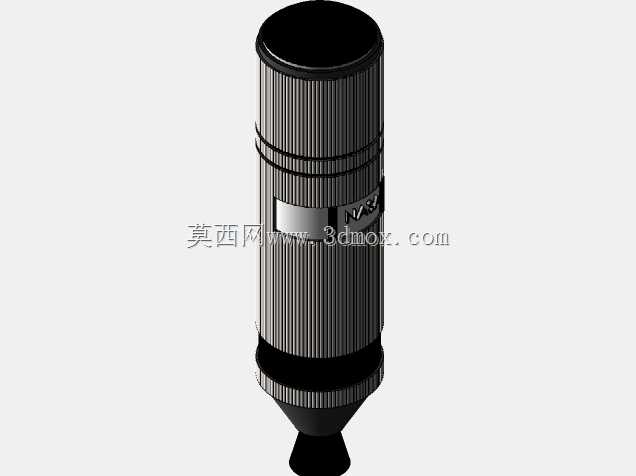

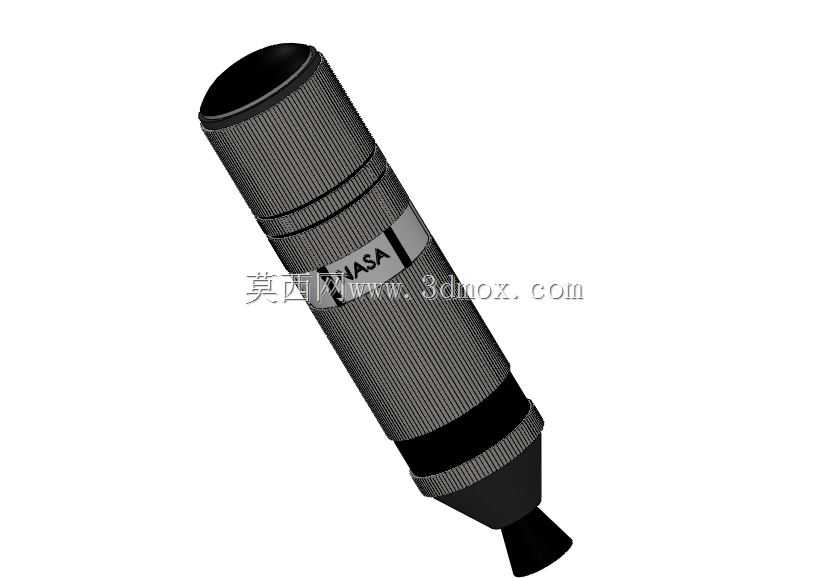

NASA运载火箭GSLVMK3箭身底座结构

项目分类:通用机械零部件 发布时间:2021-11-04 ID:358523
  • NASA运载火箭GSLVMK3箭身底座结构
  • NASA运载火箭GSLVMK3箭身底座结构

  航天运载器的箭体承力底座是整箭动力传递、载荷分散的核心结构件,这款GSLV MK3箭身底座的设计,完全匹配大推力运载火箭的起飞受力工况,在实际航天发射场景中,该部件承担着箭体下部与动力段衔接的关键作用,起飞阶段全箭数百吨的自重推力、发动机工作产生的高频振动、飞行过程中的气动载荷切向力,都要通过这个底座完成均匀传导,避免箭体局部应力集中造成结构失效。从结构设计逻辑来看,该底座采用变径锥段衔接直筒段的构型,直筒段部分设置多道环形加强筋,筋条沿筒体周向均匀分布,既能够提升筒体的径向抗失稳能力,又可以在不额外增加过多结构重量的前提下,提升箭体的轴向承压阈值,锥段部分采用渐变壁厚设计,靠近喷管连接端的壁厚更大,匹配动力段集中载荷的传递需求,

  直筒段外壁预留的标识安装位,也兼顾了总装阶段的部件标识、管路走线定位的实际装配需求。在安装边界设计上,底座上端直筒段的对接端面采用精加工止口结构,与上一级箭体筒段对接时,止口可以实现径向快速定位,配合周向分布的连接孔位,能够保证对接后的同轴度误差控制在航天装配要求的公差范围内,下端锥段的连接法兰则直接匹配发动机机架的安装接口,法兰面的密封槽结构预留了密封件安装空间,可满足箭体内部增压环境下的密封要求,避免飞行过程中出现舱内泄压问题。从实际工程应用的角度出发,这类箭体底座的建模过程需要充分考虑结构的力学传递路径,建模时每一道环形筋的宽度、深度、间距都经过受力仿真验证,筋条间距过大则会造成筒段蒙皮在径向压力下出现失稳变形,

  间距过小则会带来不必要的结构重量增加,影响火箭的有效载荷运载能力,锥段的过渡曲面曲率也经过多轮迭代,避免曲率突变造成的应力集中点,在发动机工作的强振动环境下,应力集中点很容易成为疲劳失效的起始位置,直接影响整箭的飞行可靠性。不同于普通地面设备的结构件,航天箭体部件的设计需要兼顾轻量化与高可靠性的双重要求,这款底座的筒段部分采用薄壁加筋的结构形式,在保证结构强度满足全工况载荷要求的前提下,尽可能压缩结构重量,把更多的重量配额留给有效载荷与燃料储箱,筒身表面的防滑纹理设计,也并非单纯的外观装饰,在总装吊装过程中,这类纹理可以提升吊装抱爪与箭体表面的摩擦力,避免吊装过程中出现箭体滑移的安全风险,同时纹理的走向沿周向分布,

  不会对箭体的轴向气动外形造成干扰,不会额外增加飞行过程中的气动阻力。在三维建模的实现过程中,这类回转体类航天结构件需要优先保证回转特征的同轴度,所有环形特征都以箭体中心轴线为基准进行创建,避免出现不同轴造成的装配偏差,连接孔位采用周向阵列的方式生成,阵列时严格按照实际装配的孔位角度分布设置参数,保证与对接部件的孔位完全匹配,锥段与直筒段的衔接位置采用圆角过渡,避免直角衔接带来的应力集中,建模完成后还需要匹配整体箭体的质心位置要求,对底座的重量分布进行校核,保证整箭质心位于设计允许的偏移范围内,避免飞行过程中出现姿态控制难度增大的问题。
