美国宇航局火箭助推器结构设计方案

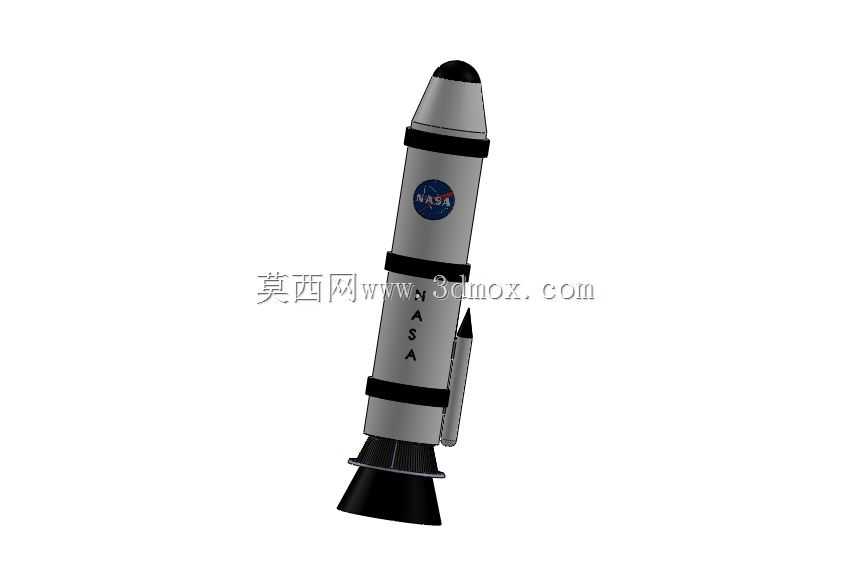

　　在航天发射任务场景中，火箭助推器是核心动力补充单元，承担着发射初始阶段为箭体提供额外起飞推力的关键作用，能够帮助主箭体克服地面重力与大气阻力，快速将载荷推送至预定初始高度，是重型运载火箭发射体系中不可或缺的组成部分。从结构设计逻辑来看，这款助推器采用分段式柱形主体布局，整体外形沿轴向保持等直径圆柱段设计，头部采用钝锥形整流罩结构，能够在高速飞行过程中有效降低头部激波阻力，减少跨音速阶段的气动扰动对箭体稳定性的影响。主体柱身设置多道环形加强箍结构，这些加强箍并非单纯的装饰结构，在实际工程应用中，一方面能够提升薄壁柱壳的径向结构刚度，承受助推器内部固体燃料燃烧产生的高压载荷，避免柱身在内部高压与外部气动载荷耦合作用下发生失稳变形；另一方面，环形箍也作为箭体分段对接的定位基准，在生产装配阶段能够快速实现各段壳体的同轴度校准，降低装配过程中的形位公差累积。

　　助推器侧面设置的小型侧推结构，主要用于飞行过程中的姿态微调，在助推器工作末期与主箭体分离阶段，侧推装置能够提供横向推力，保证助推器沿预定轨迹脱离主箭体，避免分离过程中碰撞主箭体造成飞行事故。尾部采用大扩张比喷管设计，喷管收敛段与扩张段的型线经过气动优化，能够将燃料燃烧产生的高温高压燃气的内能高效转化为喷射动能，最大化提升推力转化效率，喷管与柱身连接位置设置的过渡段结构，能够分散喷管工作时产生的振动载荷，避免应力集中导致的结构疲劳损伤。

　　从安装边界维度考量，这类助推器与主箭体的连接通常采用多点式连接接头，接头位置分布在柱身对应加强箍的位置，保证连接载荷能够直接传递到主承力结构上，避免局部载荷过大造成壳体破损。设计过程中需要严格控制整体质心的轴向偏移量，质心偏移过大会导致飞行过程中产生额外的偏航力矩，增加姿态控制系统的工作负荷，因此在建模阶段需要对每一段结构的质量分布做精确核算，包括壳体壁厚、燃料装填密度、内部管路与点火装置的布置位置，都要围绕质心控制要求做布局优化。

　　在实际应用场景中，这类助推器通常采用固体燃料推进方案，相比液体燃料助推器，固体助推器结构更简单，储存周期更长，发射前准备流程更短，非常适合在高密度航天发射任务中使用。设计时需要充分考虑燃料燃面的退移规律，保证推力输出曲线与发射任务的弹道需求匹配，初始起飞阶段需要大推力快速提升箭体速度，随着飞行高度提升、大气密度降低，推力可以适当调整，避免箭体承受过大的过载。柱身表面预留的传感器安装点位，用于飞行过程中实时监测壳体温度、内部压力、振动加速度等参数，这些监测数据不仅能够为单次飞行任务提供状态判断依据，也能为后续结构优化积累实测数据。

　　从结构细节来看，头部整流罩内部通常安装点火装置与安全保险机构，这些部件需要具备良好的抗冲击性能，能够承受发射阶段的强振动过载，同时要保证在未收到点火指令时绝对安全，避免误点火引发安全事故。柱身的分段式设计也方便燃料的装填与检测，每段壳体独立完成燃料浇筑与探伤检测后，再进行整体对接装配，能够有效提升生产效率，降低单段构件的生产难度。喷管部位通常采用耐烧蚀材料衬层，能够承受高温燃气长时间冲刷，保证整个工作过程中喷管型线不会发生过度烧蚀变形，维持推力效率稳定。在分离环节设计上，除了侧推装置提供分离动力外，连接接头通常采用爆炸螺栓结构，接收到分离指令后能够快速解锁，保证分离动作的同步性，避免不同位置接头解锁时间差导致的姿态扰动。
