小型框架式水下作业潜航装置结构设计

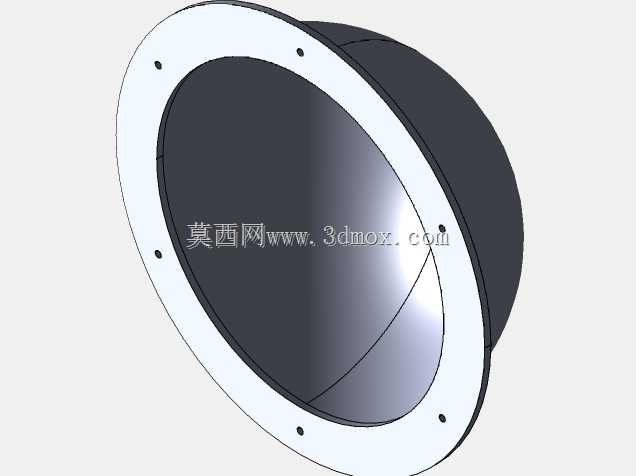

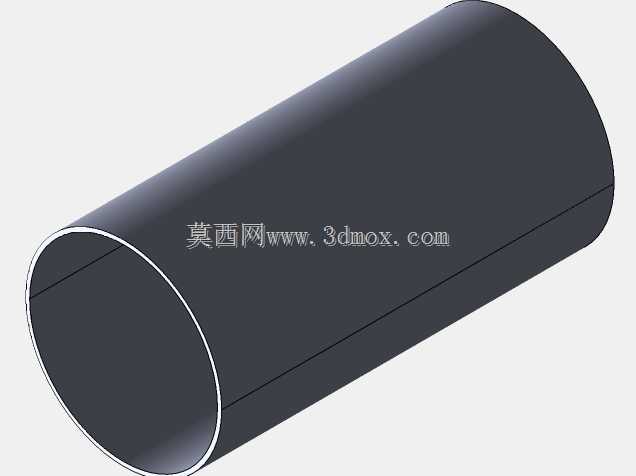

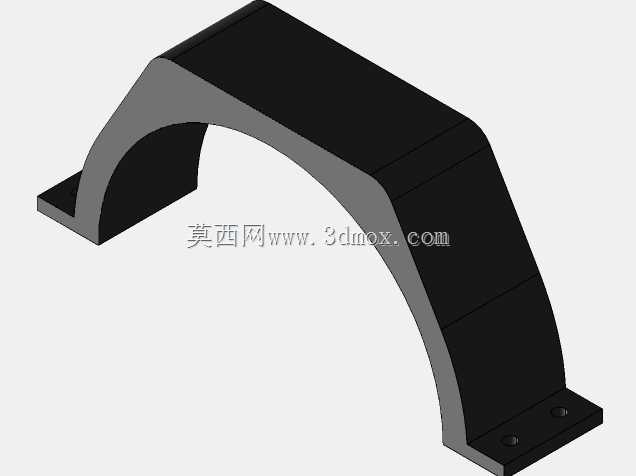

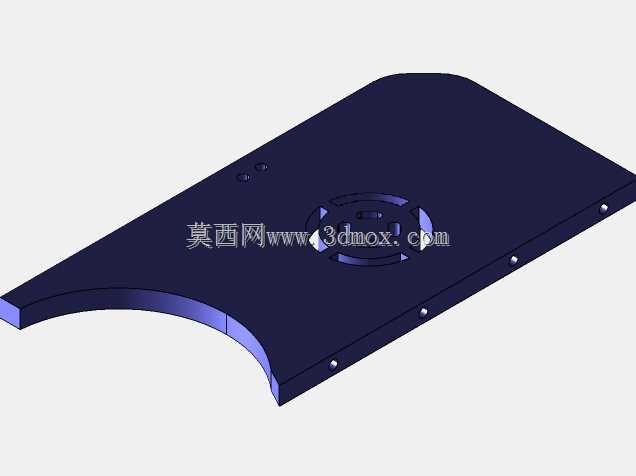

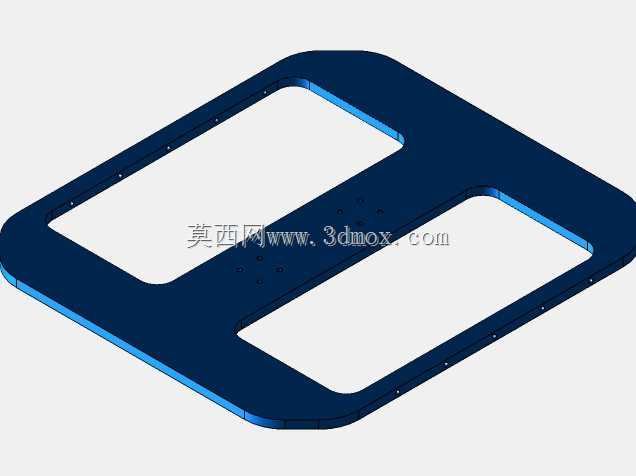

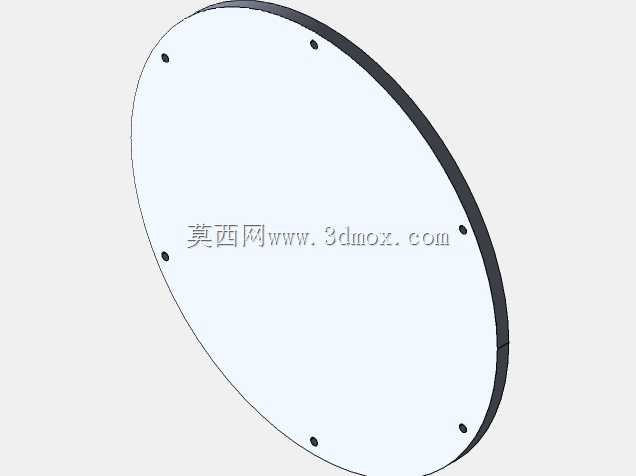

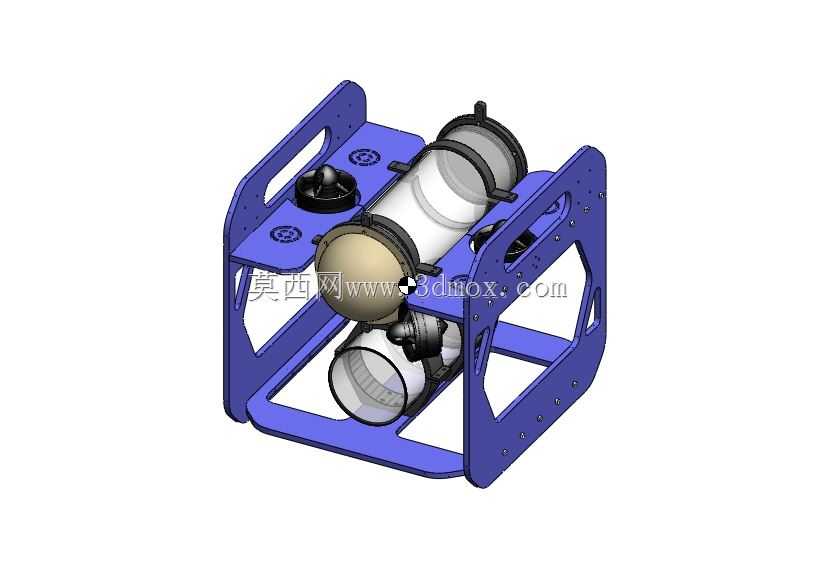

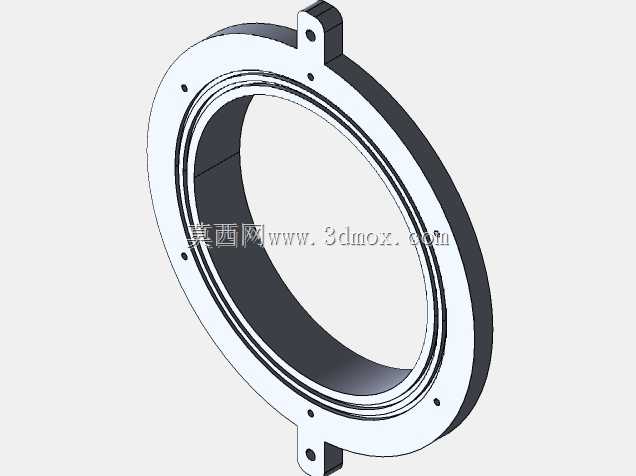

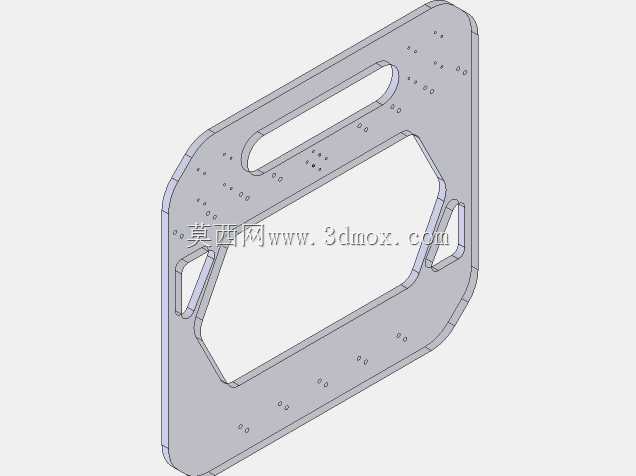

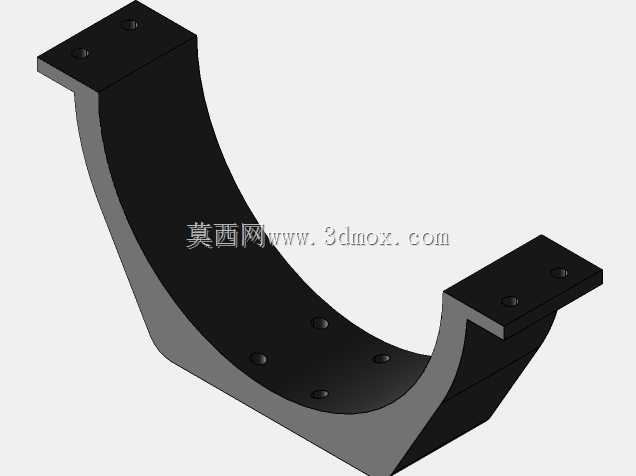

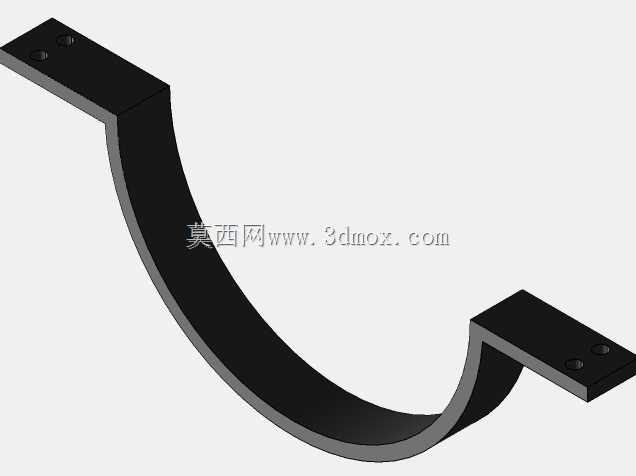

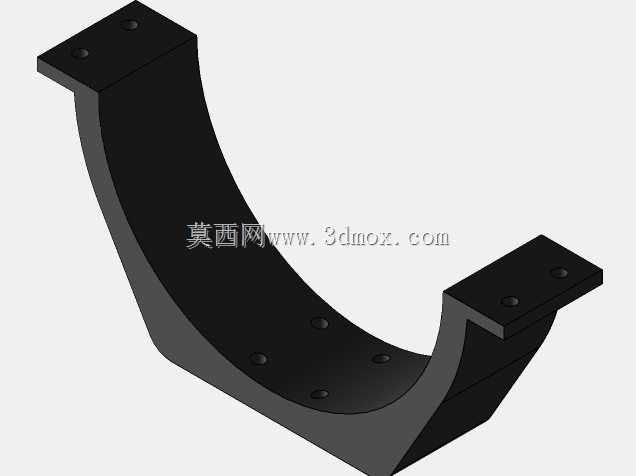

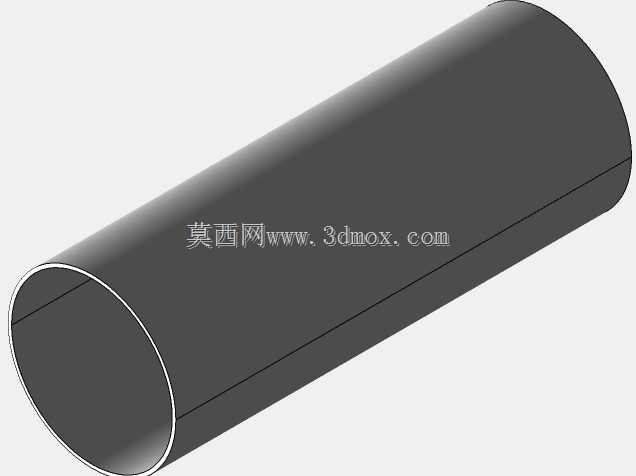

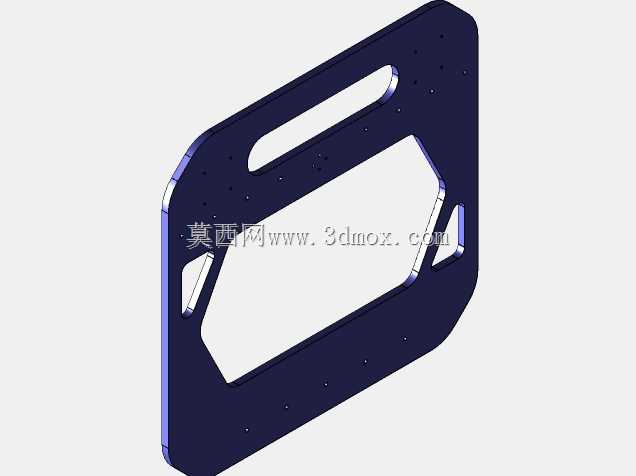

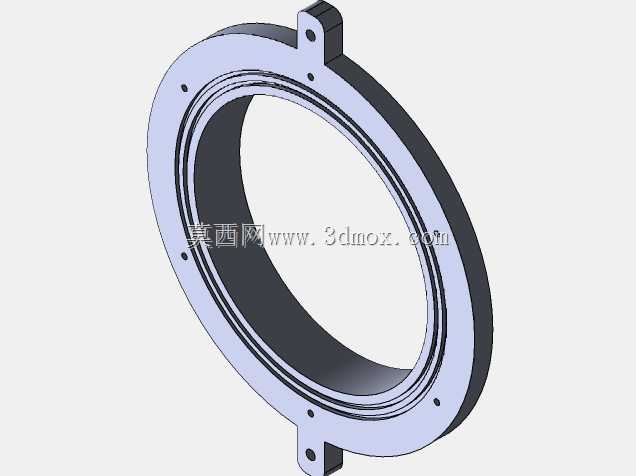

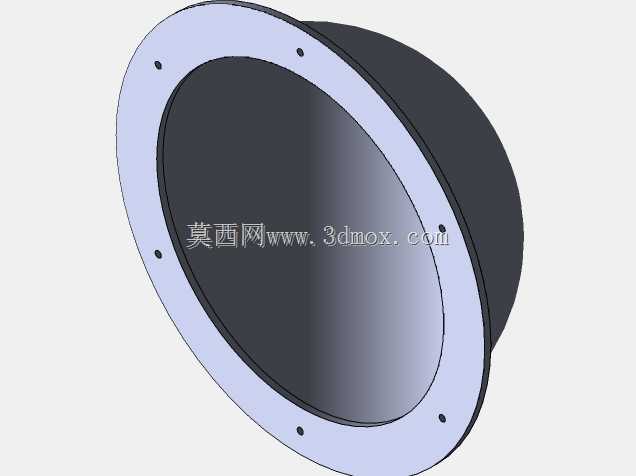

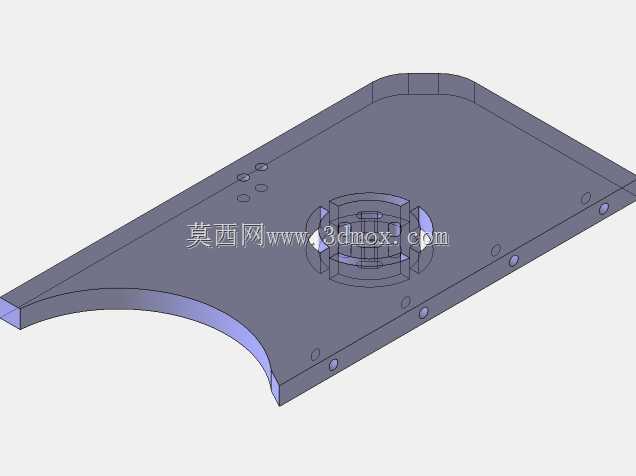

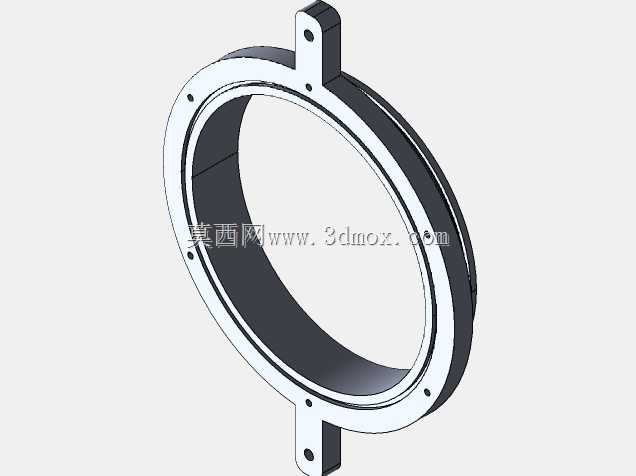

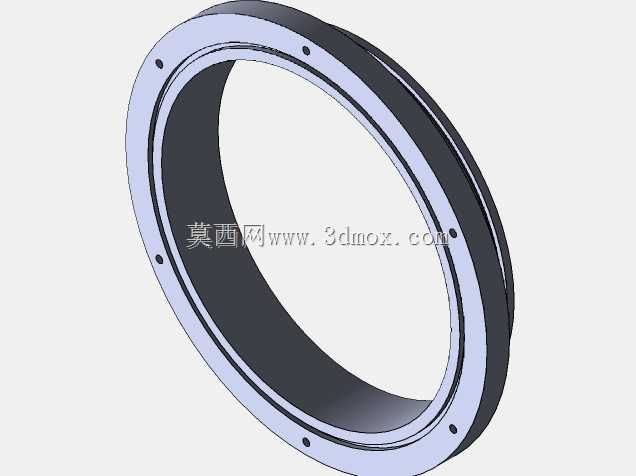

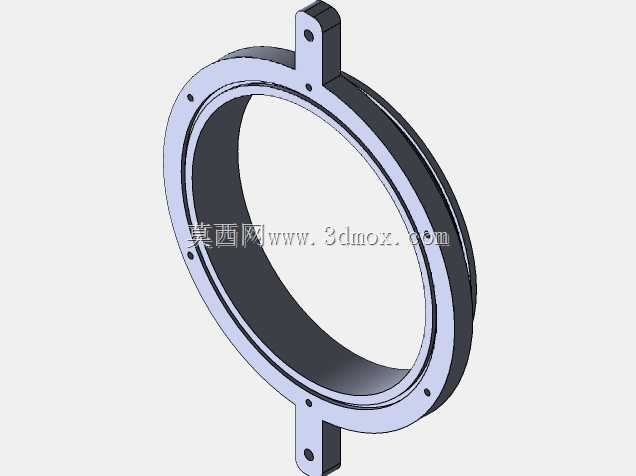

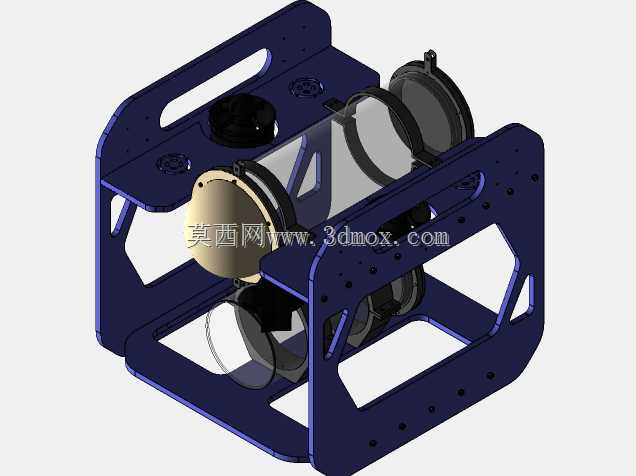

　　这款小型水下潜航装置采用开式框架承载结构，整体构型围绕近岸浅水域作业需求展开设计，框架主体选用高强度工程板材经数控铣削加工成型，两侧立板集成了提握槽、安装孔位与加强筋结构，既保证了整体结构刚度，又能在水下航行时降低框架带来的紊流干扰，框架上下预留的通用安装孔位可根据不同作业任务快速搭载额外功能模块，无需对主体结构做二次改动。装置核心的承压舱段采用分段式筒状结构，透明舱盖选用高透光耐压材料制作，可满足内置视觉探测模块的采光与拍摄需求，舱体衔接处采用径向密封结构，配合端面压紧的法兰连接形式，能够在额定工作水深下保证舱内电子元器件的干燥工作环境，不同直径的舱段分别布置动力供电、运动控制、信号传输等功能模块，舱段与框架之间通过快拆卡扣连接，

　　日常维护时可单独拆下对应舱段检修，无需拆解整体框架。从安装边界来看，框架整体外轮廓尺寸控制在紧凑范围内，可适配小型作业船的舷边投放要求，无需配套大型起吊设备，两名作业人员即可完成布放与回收操作，框架底部预留的配重安装槽可根据作业水域的盐度、流速调整配重块重量，保证装置在水中处于中性浮力状态，降低动力单元的能耗输出。动力推进单元采用多组对称布置的推进器，分别对应进退、升沉、转艏三个维度的运动控制，推进器安装座与框架采用可调角度连接，可根据实际航行测试的推力损失情况微调推进器的安装倾角，抵消框架扰流带来的推力偏差。在实际应用场景中，这类小型潜航装置可承担近岸水域的坝体结构巡检、水下管线排查、浅海养殖区网箱检测、水下搜救排查等作业任务，

　　相比大型载人潜器，其部署灵活度更高，作业成本更低，能够进入狭窄的水下缝隙、管道周边区域完成探测作业。设计过程中优先考虑了水下作业的抗干扰能力，框架边角全部做圆弧过渡处理，避免布放回收时磕碰船体或水下障碍物造成结构损伤，所有外露的紧固件均选用耐腐蚀的不锈钢材质，配合框架板材的表面阳极氧化处理，可长期在淡水或低盐度海水环境中使用，减少日常维护的防腐工作量。舱段的布局上，将重量较大的电池模块布置在框架下部位置，降低装置整体重心，保证水下航行时的姿态稳定性，即使遇到突发的水流冲击，也能快速回正姿态，避免出现侧翻、舱体磕碰水底的情况。顶部预留的设备安装位可根据任务需求更换水下照明灯、机械抓取爪、声呐探测头等不同功能附件，

　　所有附件的电气接口统一选用水密接插件，接口位置做了防磕碰的凸台保护，避免布放过程中碰撞导致接口损坏漏水。在结构强度校核阶段，针对框架的受力薄弱点，也就是两侧立板的提握位置、舱体安装座位置做了局部加厚处理，通过有限元仿真模拟起吊、水下碰撞、水压作用等多种工况下的应力分布，确保结构在额定载荷下不会出现塑性变形，同时尽可能去除非受力区域的多余材料，控制装置整体的空气中重量，降低布放难度。航行控制相关的传感器模块内置在主承压舱内，通过透明舱盖获取外部视觉信息，同时舱体预留的传感器探头安装孔可外接水温、水深、水质检测等传感单元，拓展装置的环境感知能力，满足不同行业的水下数据采集需求。
