农用谷物脱粒作业设备结构设计

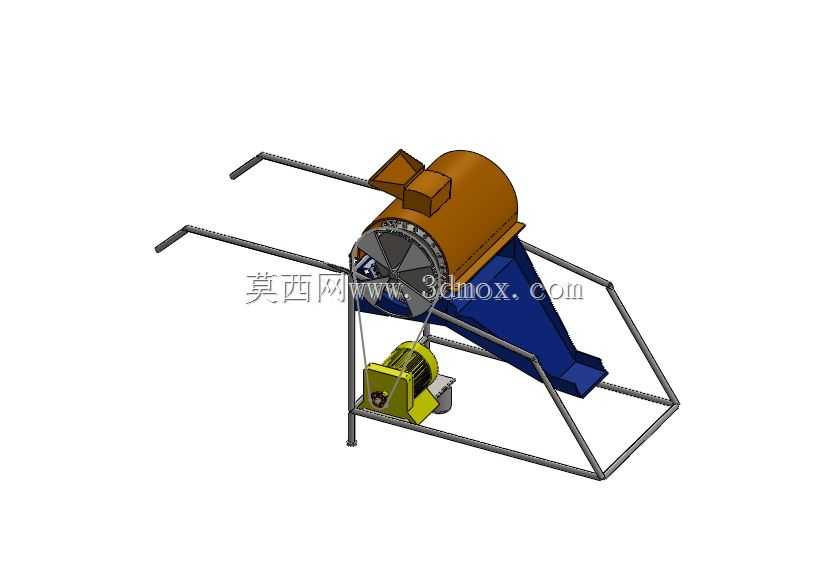

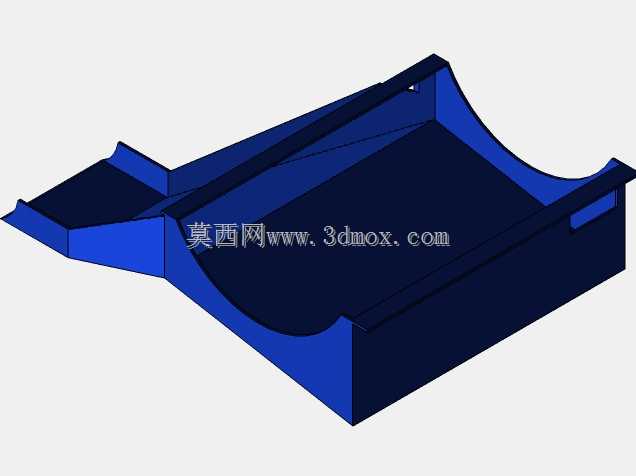

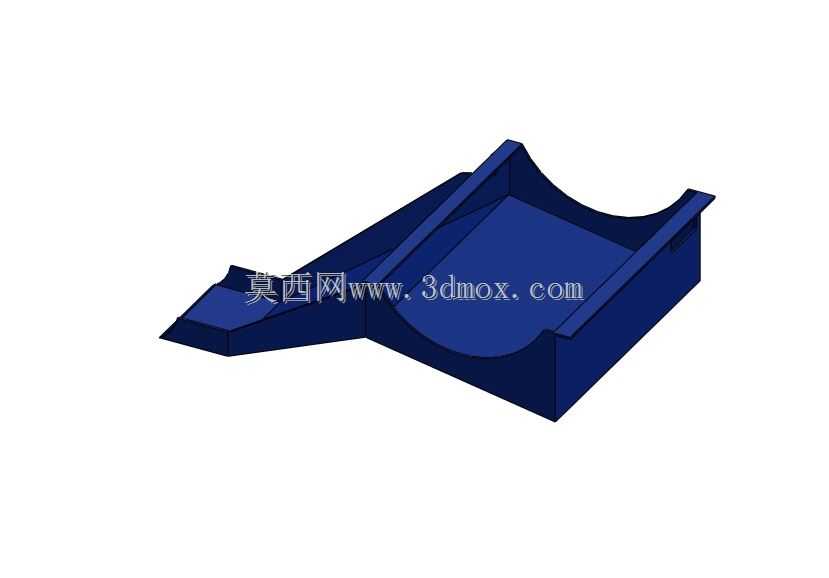

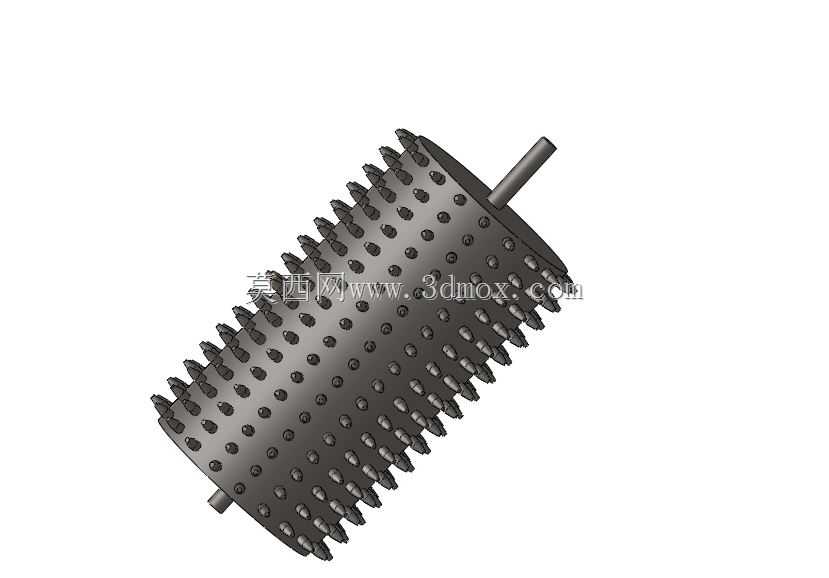

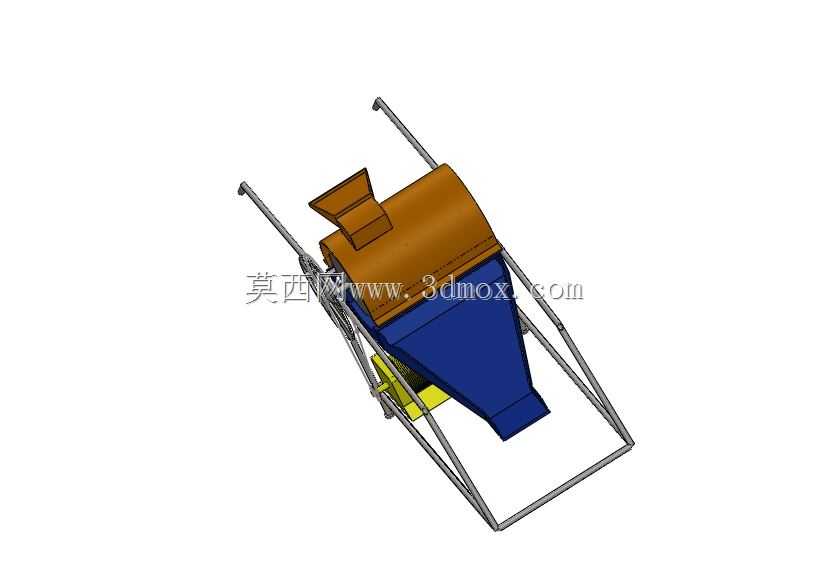

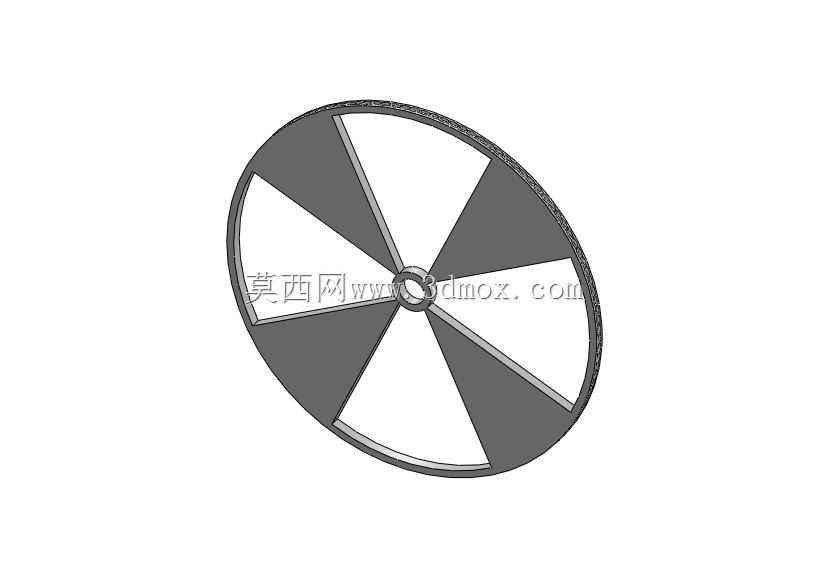

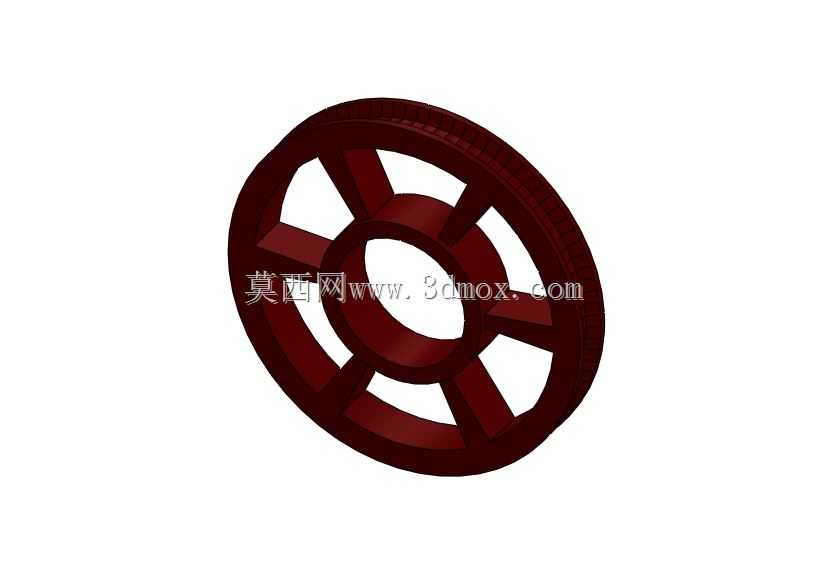

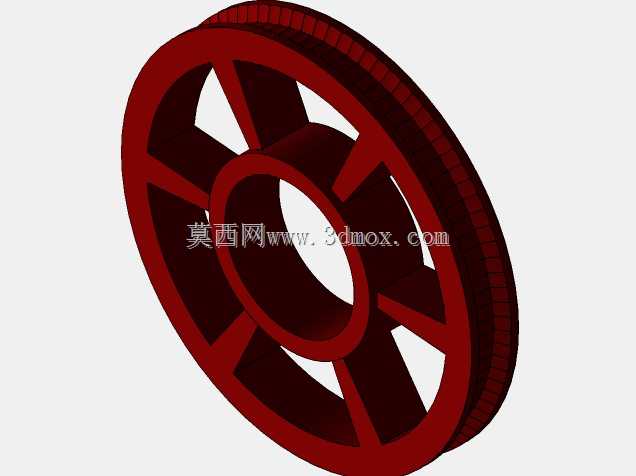

　　这款脱粒设备主要面向丘陵、山地零散种植户的谷物脱粒作业场景，适配小麦、水稻、油菜籽等多种小颗粒谷物的脱粒处理，可在田间地头、农户院坝等无固定作业场地的环境下使用，无需复杂的地基固定，转移时可通过机架上延伸的扶手杆由两人抬运，也可搭配小型转运车辆完成跨地块转场，解决了大型联合脱粒设备无法进入零散小块农田作业的痛点。设备核心作业单元为带钉齿的脱粒滚筒，滚筒外侧包覆弧形凹板筛，作业时动力通过带传动传递至滚筒主轴，带动滚筒高速旋转，喂入的谷物茎秆被钉齿反复击打、揉搓，谷粒在冲击力作用下从茎秆与谷壳上脱落，穿过凹板筛的筛孔下落至出粮溜槽，从设备侧下方的出料口排出，未脱净的短茎秆与杂余则在滚筒旋转产生的气流与离心力作用下，

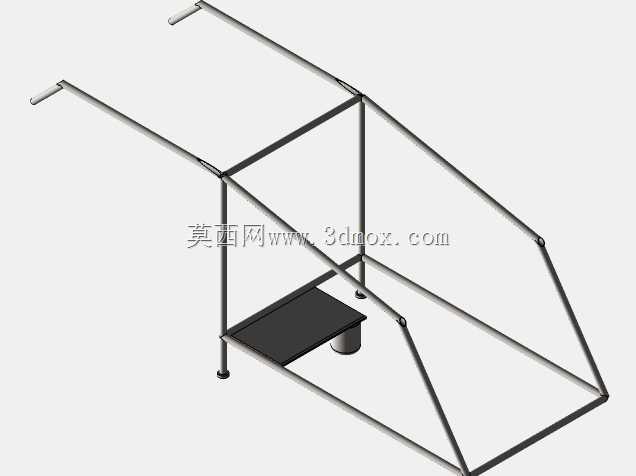

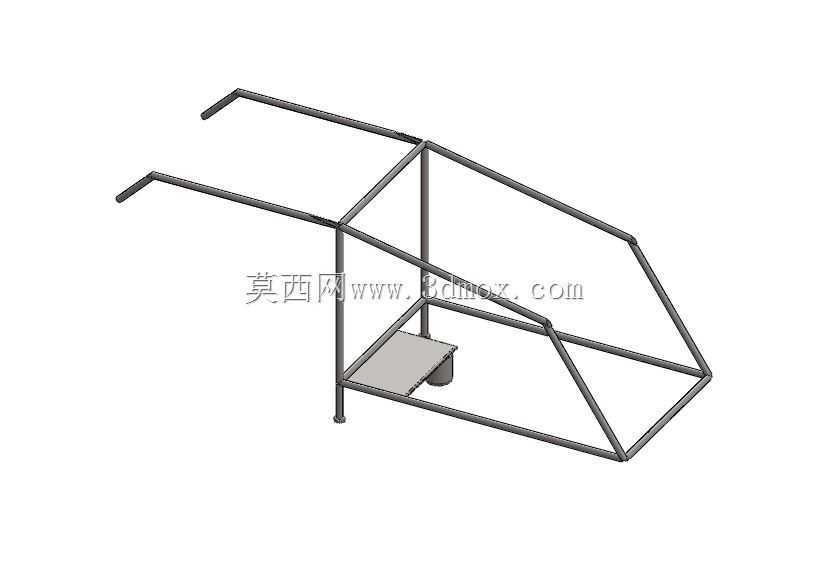

　　从设备端部的排草口排出，完成谷粒与茎秆、杂余的初步分离。设计时优先考虑了作业安全性，滚筒上方设置了弧形的防护罩壳，完全覆盖高速旋转的滚筒作业区域，避免作业时茎秆飞溅、人员误触转动部件的风险，防护罩壳顶部预留了倾斜的喂料口，喂料口的延伸挡板可引导操作人员将谷物茎秆从侧方喂入，避免手部直接靠近滚筒区域，降低作业安全隐患。机架采用薄壁钢管弯折后焊接成型，整体为框架式结构，底部四个支撑脚直接接触地面，无需额外安装固定螺栓，放置在平整硬地面即可稳定作业，机架整体宽度控制在800mm以内，长度不超过1200mm，高度约900mm，可直接通过农村常见的入户院门，适配农户家庭院坝的作业空间；动力单元安装在机架下部的侧方安装位，

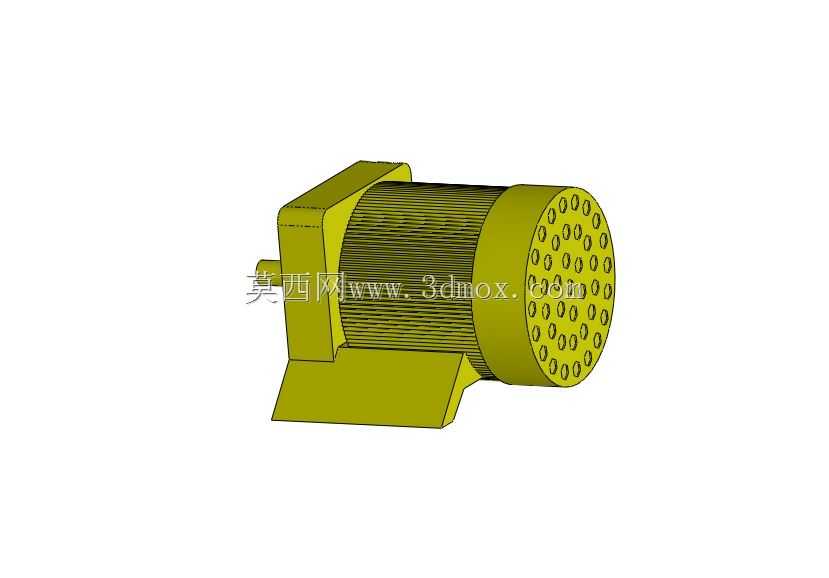

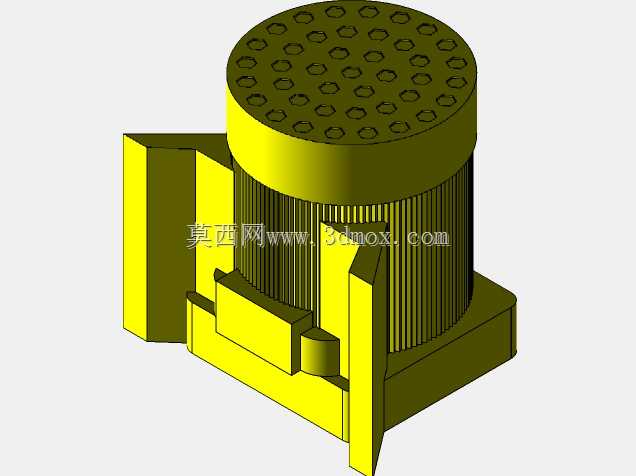

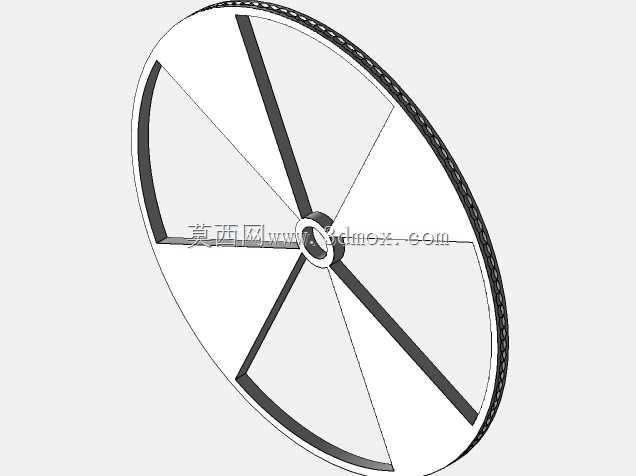

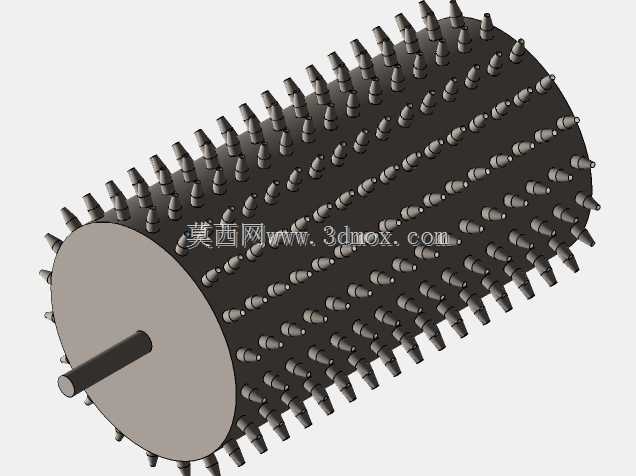

　　与脱粒滚筒主轴平行布置，通过张紧螺栓可调节传动带的张紧度，日常维护时无需拆解主体结构即可完成传动带更换、轴承注油等操作。出粮溜槽采用倾斜式设计，倾斜角度设置为35度，刚好满足谷粒自然下滑的角度要求，无需额外设置输送装置，谷粒脱落后可顺着溜槽直接滑落到下方放置的收粮容器中，减少谷粒散落损失；机架两侧延伸的扶手杆除了用于抬运转场，还可在作业时作为辅助支撑，操作人员可扶住扶手稳定喂料节奏，避免喂入量过大造成滚筒卡滞。设计过程中对脱粒滚筒的动平衡做了针对性优化，滚筒上的钉齿采用对称排布方式，每个钉齿的安装位置、伸出长度都做了一致性校验，减少高速旋转时的振动量，降低作业时的整机抖动，同时也能延长主轴轴承的使用寿命；

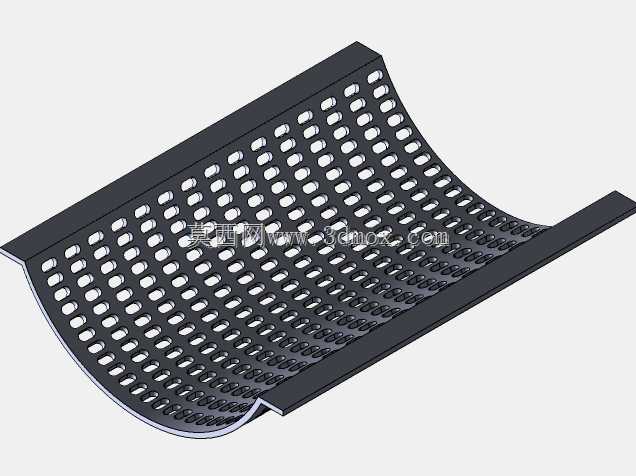

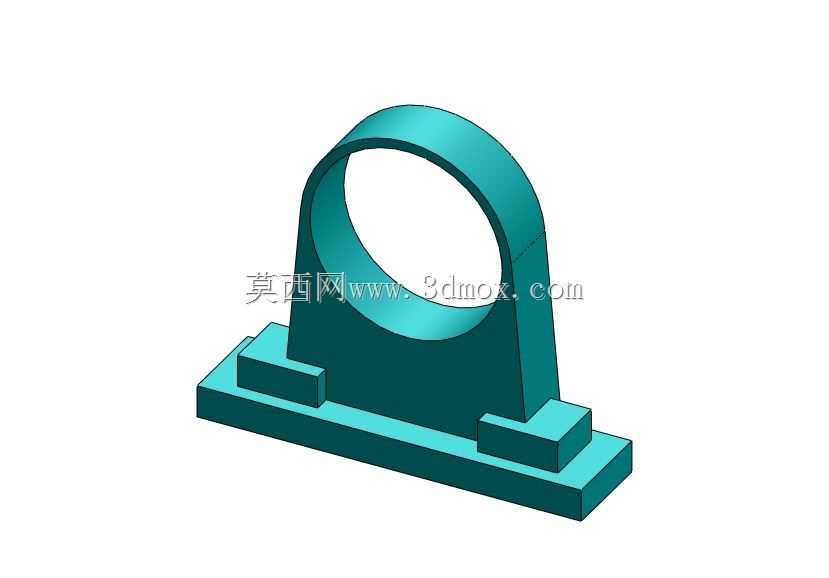

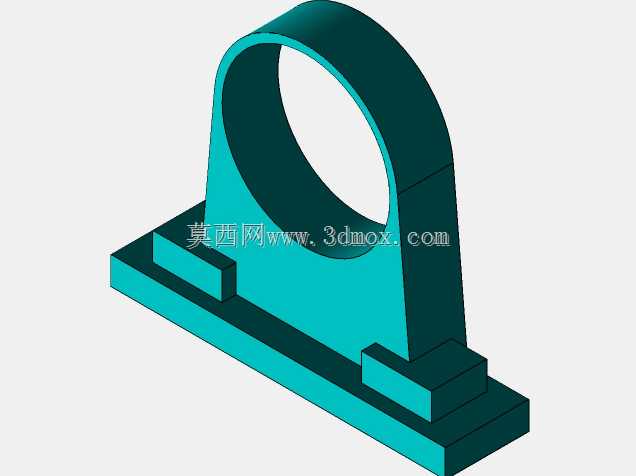

　　凹板筛的筛孔尺寸根据常见谷物的粒径设置为可更换结构，针对不同作物可更换对应筛孔尺寸的凹板筛，比如处理小麦时采用孔径8mm的筛网，处理油菜籽时更换为孔径3mm的筛网，提升设备的通用适配性。设备的整体重量控制在80kg以内，除去动力单元的主体结构重量约50kg，普通农户家庭无需额外吊装设备即可完成组装与转移，所有外露的转动部件都设置了防护套，传动带外侧加装了可拆卸的防护盖板，避免作业时衣物、杂草卷入传动部位；喂入台的高度设置为700mm，适配成年人站立作业时的手部操作高度，长时间喂料作业也不易产生疲劳，排草口的朝向设置为远离操作人员的一侧，排出的茎秆不会飞溅到操作人员身上，优化了作业体验。在结构强度校核上，机架的钢管壁厚选用2mm的优质碳素结构钢，焊接位置都做了加焊处理，可承受脱粒作业时的反复冲击载荷，正常使用条件下机架不会出现变形、开焊等问题；脱粒滚筒的主轴采用45号钢调质处理，可承受长时间高速旋转的扭矩载荷，两端的带座轴承选用密封型结构，可阻挡田间的灰尘、碎屑进入轴承内部，延长润滑维护周期。
