轻量化航空结构支撑轴承座

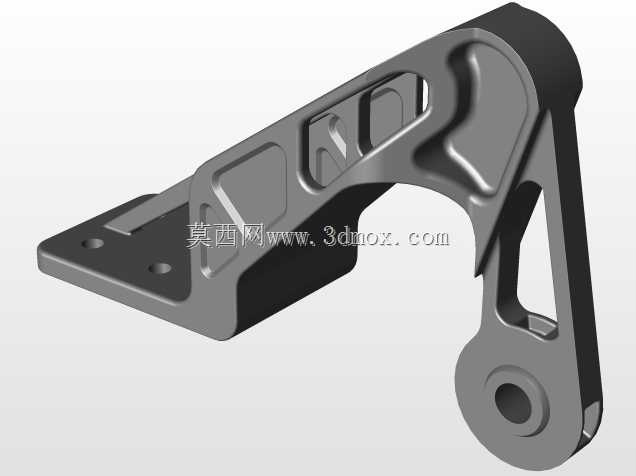

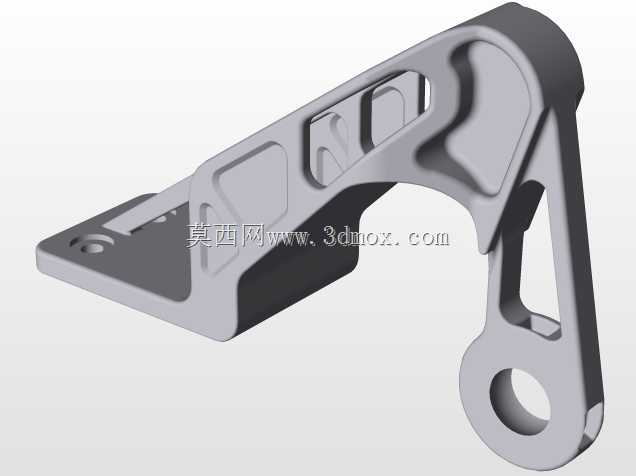

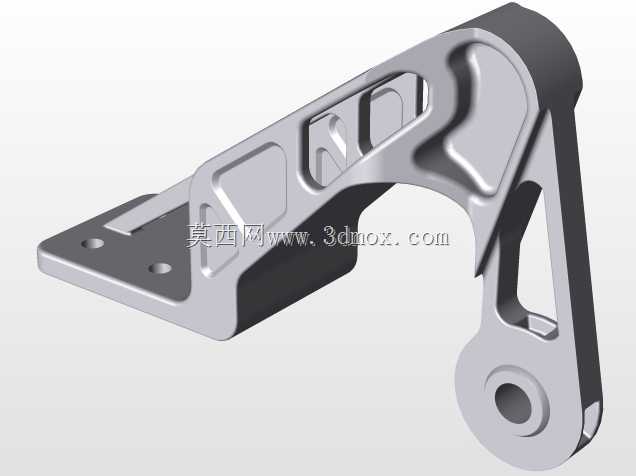

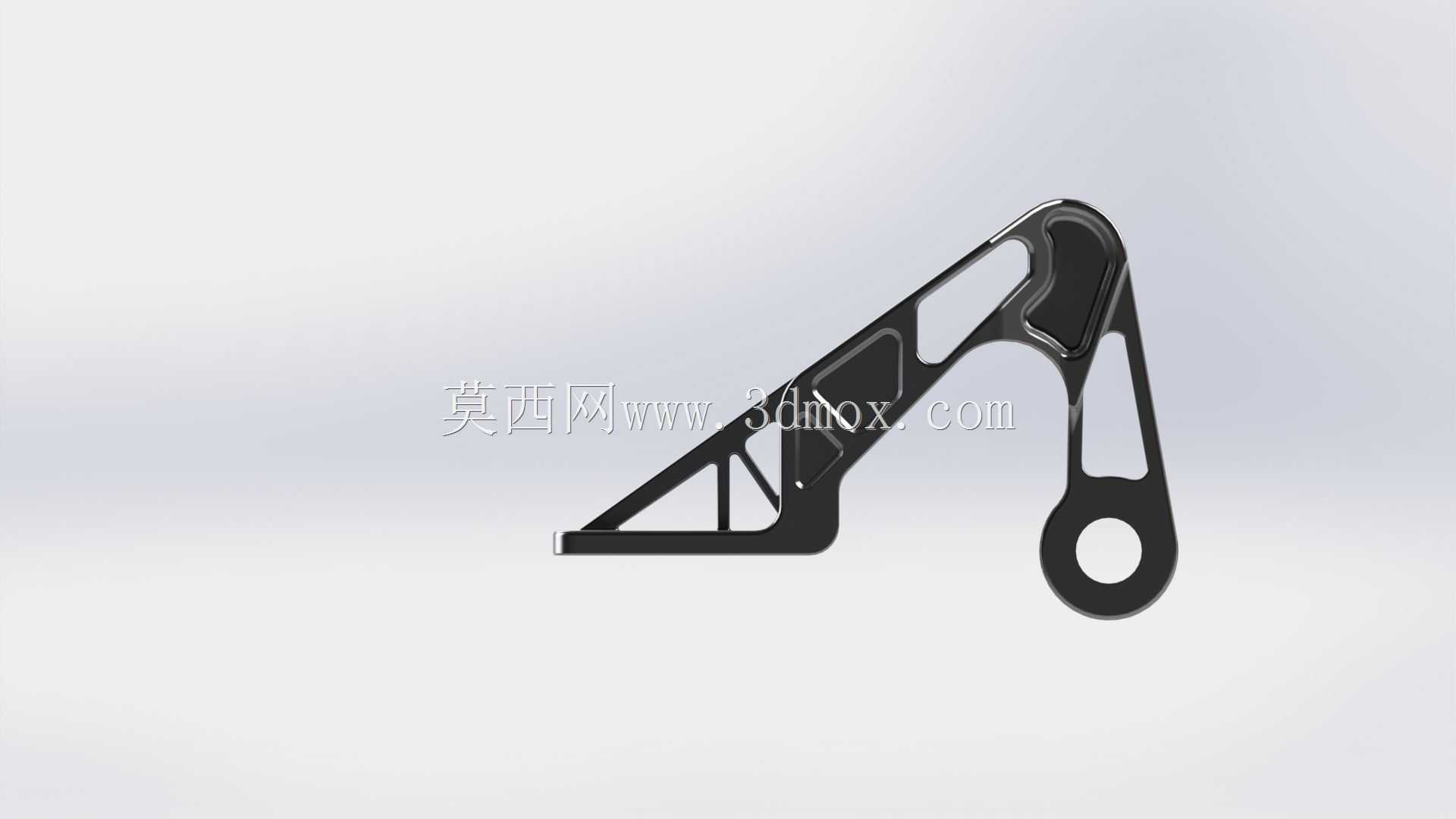

　　这款承力支撑构件主要应用于轻型飞行器的操纵系统传动链路中，承担转轴定位、载荷传递的核心作用，在小型固定翼无人机、轻型运动类飞机的操纵摇臂铰接位置十分常见，工作过程中需要持续承受操纵力带来的交变载荷，同时还要兼顾整机减重的硬性要求，不能像普通工业设备的轴承座那样采用厚重的实体结构。从结构设计逻辑来看，整个构件采用了一体化的三角承力布局，主支撑臂沿着载荷传递的主路径布置，将铰接端的受力直接导向安装固定边，避免出现多余的传力弯折带来的应力集中问题。非承力区域全部做了镂空挖除处理，每一处镂空的边缘都做了圆弧过渡，不会出现直角突变的应力集中点，在保证结构强度的前提下最大限度去除冗余材料，最终成品重量控制在283克，

　　相比同载荷等级的实体轴承座减重超过40%，完全符合航空类构件对重量克克计较的设计要求。构件下端的环形铰接孔是核心功能位，孔位的同轴度、圆柱度公差直接决定了转轴转动的顺畅度，设计时预留了标准轴承的安装公差带，可以直接压入对应规格的深沟球轴承，实现转轴的低摩擦转动，孔位周边做了局部加厚处理，抵消轴承压装时的胀紧力，避免长期使用后孔位出现形变松旷。上部的安装边设置了多个定位安装孔，孔位间距严格匹配机体安装面的螺柱分布，安装时可以直接贴合在机体的承力梁面上，不需要额外做转接调整，安装边界的轮廓做了切角避让，不会和周边的操纵拉杆、线束产生运动干涉。目前完成的首版结构已经通过了基础静载荷测试，后续迭代版本会针对交变载荷下的疲劳寿命做进一步优化，

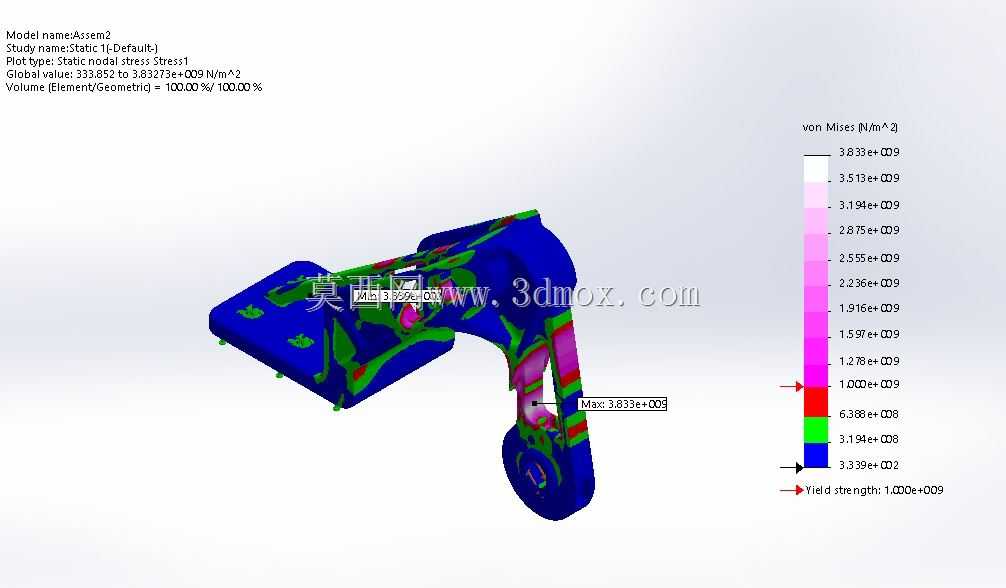

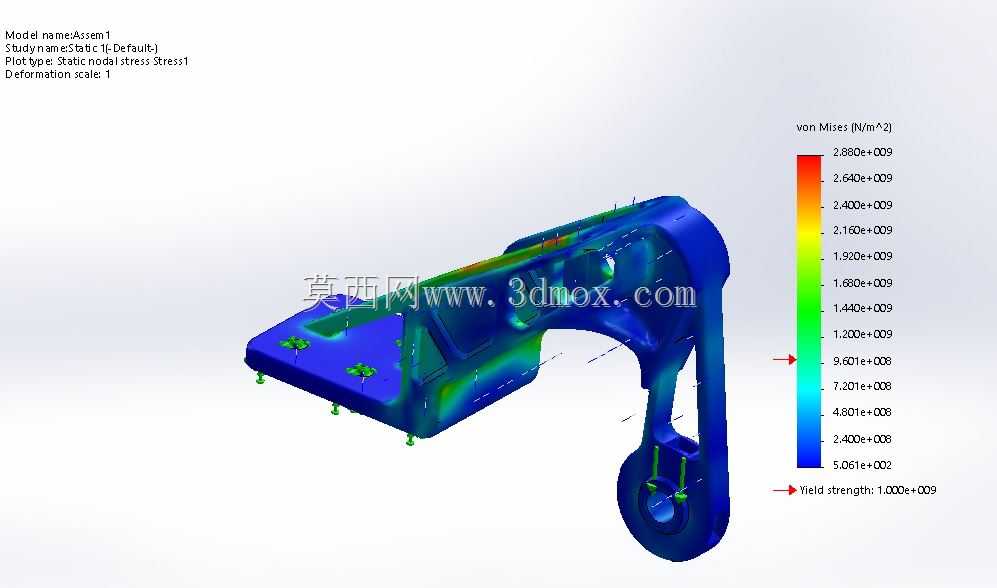

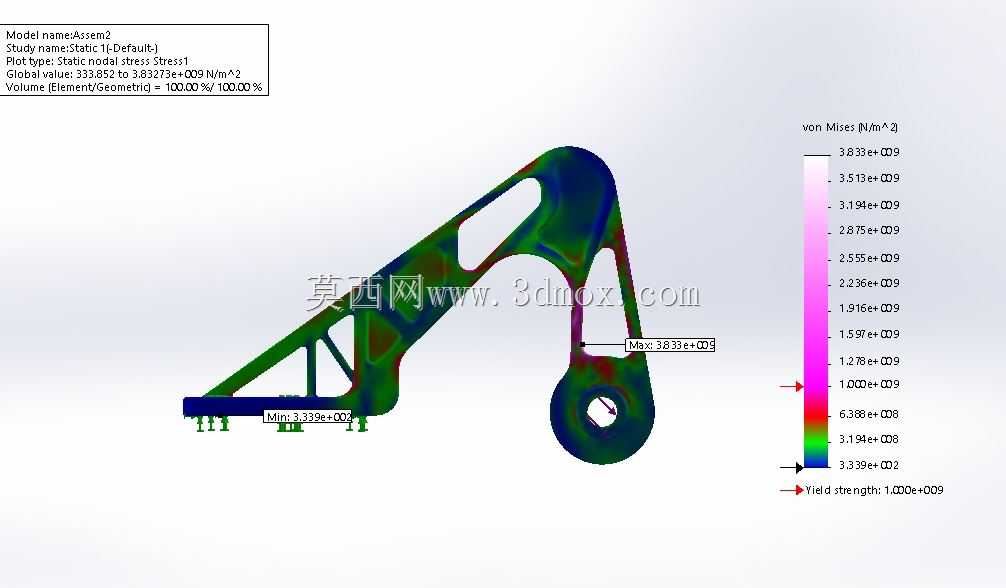

　　在不降低结构安全系数的前提下，通过调整加强筋的厚度、镂空区域的轮廓，进一步压缩构件重量，同时优化应力分布曲线，让高应力区域的受力更加均匀，避免长期交变载荷下出现疲劳裂纹。实际装机使用时，这款构件不需要额外做表面防腐处理，本身采用的高强度铝合金材料配合硬质阳极氧化表层，就能适应高空低温、潮湿的使用环境，日常维护只需要定期检查铰接孔的轴承间隙、安装螺栓的预紧力即可，维护成本极低。和普通工业场景使用的轴承座不同，航空类承力构件的设计永远是强度、重量、安装空间三者的平衡，不能盲目追求强度做厚重结构，也不能为了减重过度削减承力部位的材料厚度，每一处加强筋的走向、每一个镂空的形状，都是经过受力仿真反复迭代确定的，确保每一份材料都用在载荷传递的路径上，没有一丝浪费。
