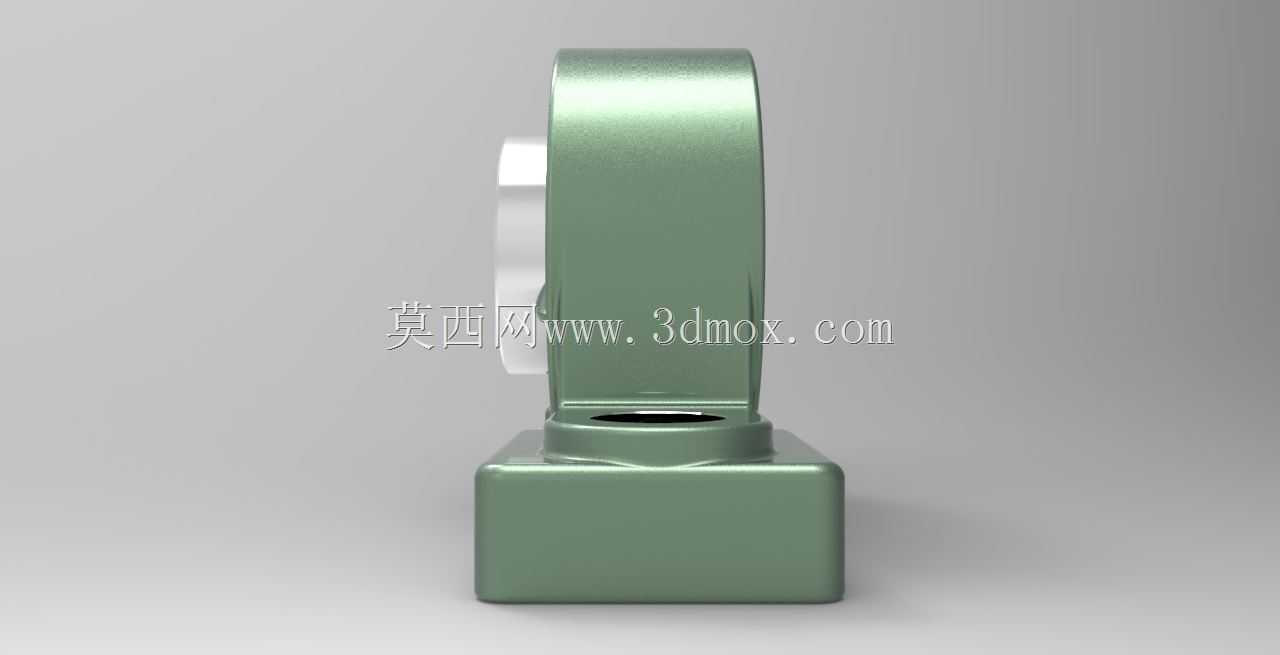

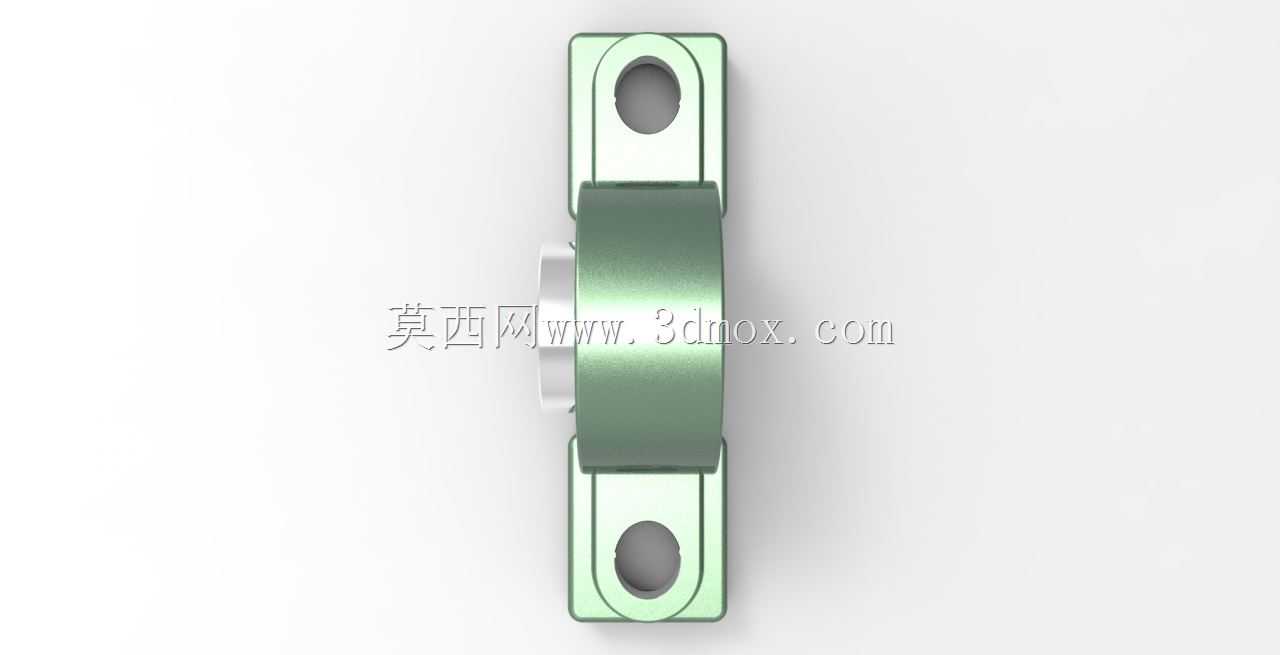

立式带座外球面30mm孔径轴承支撑结构

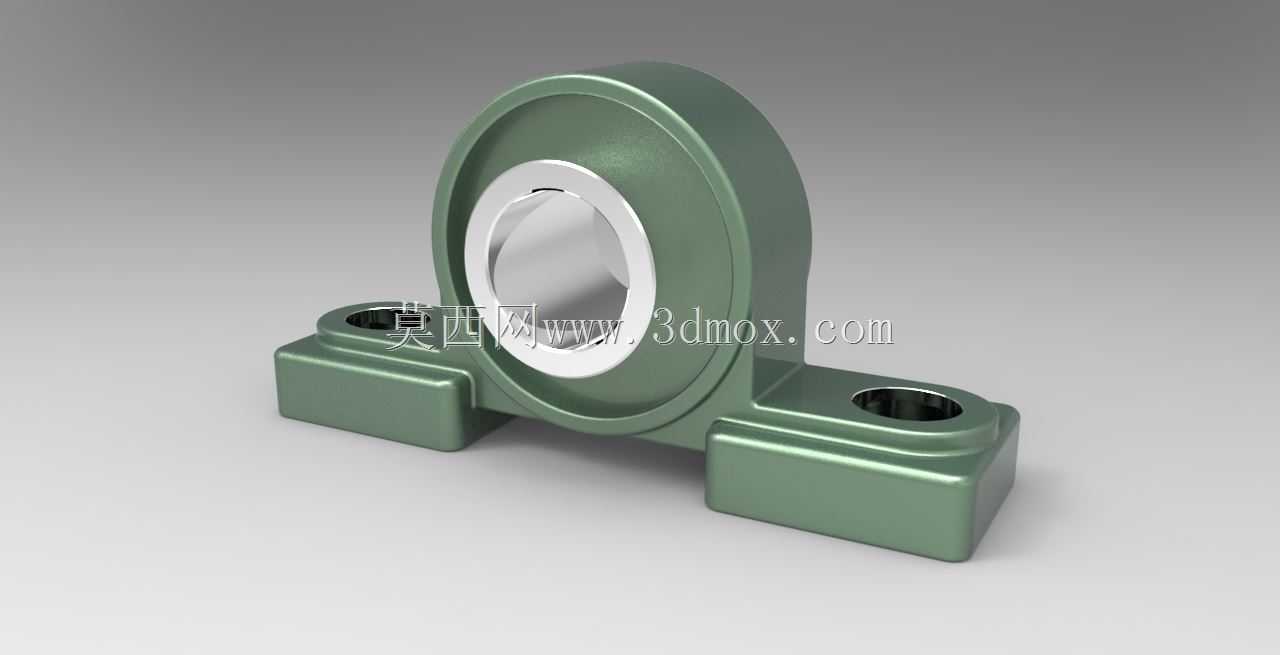

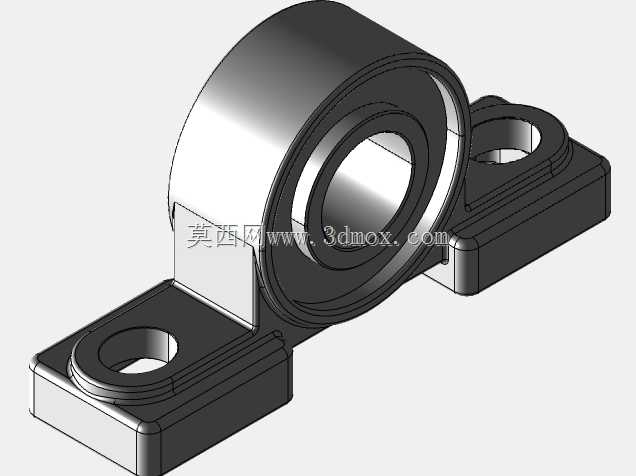

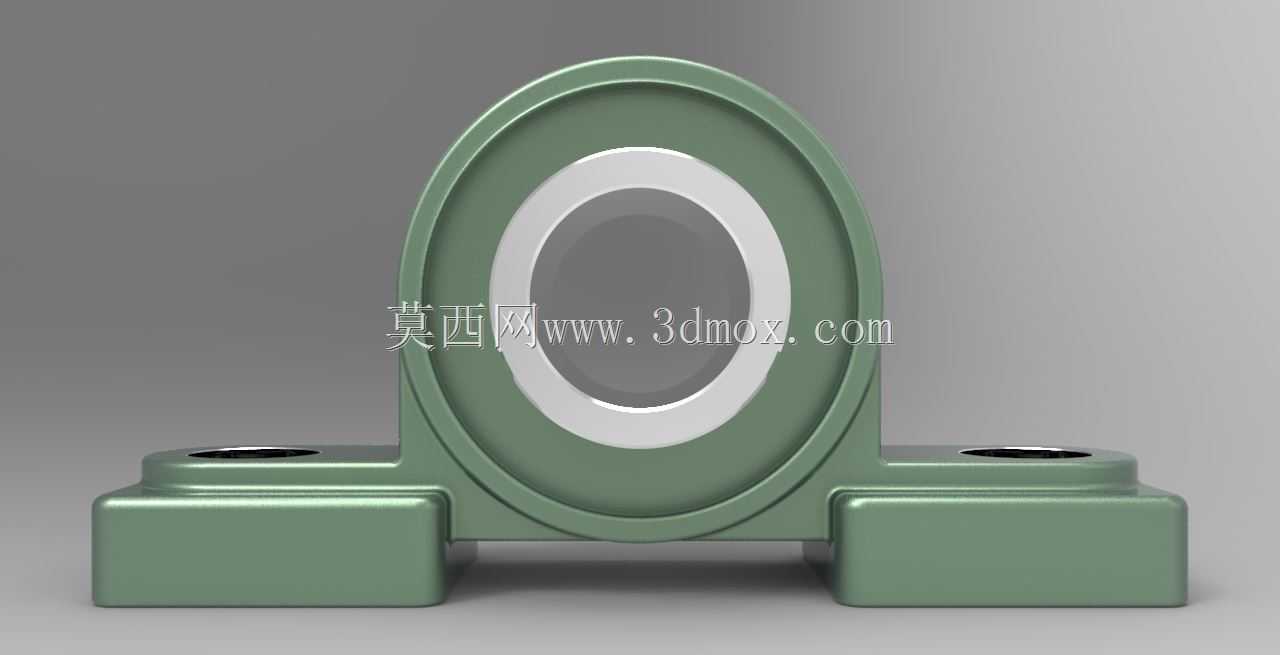

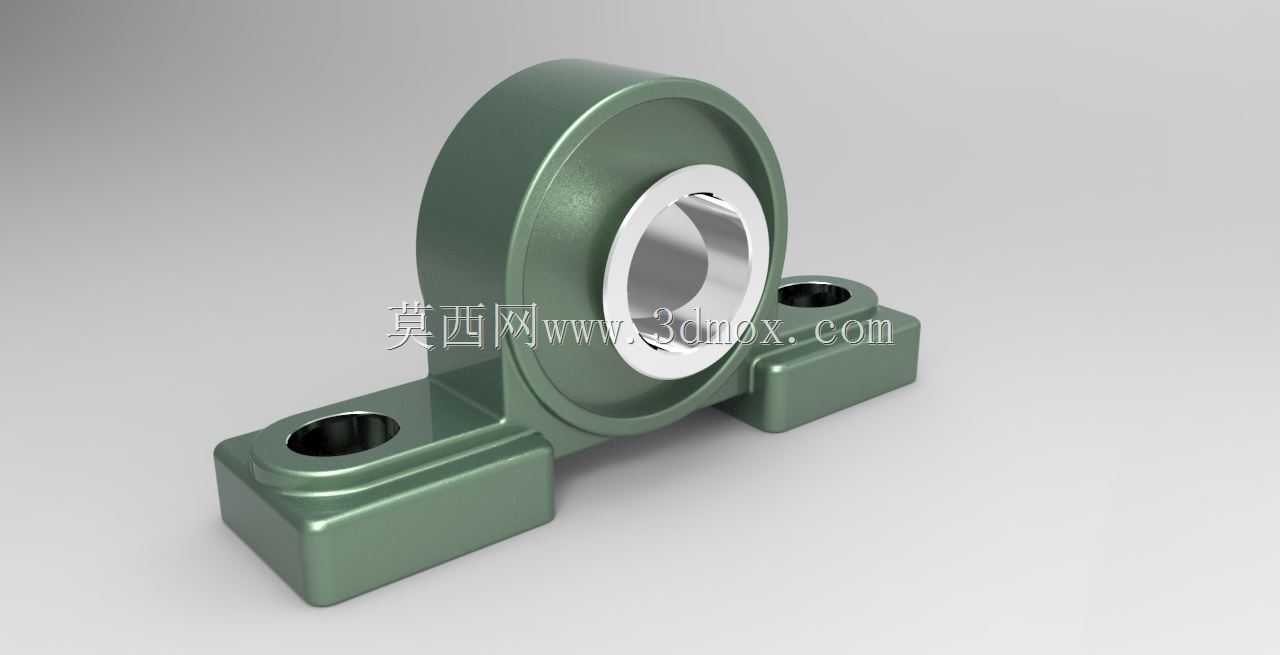

　　在轻工输送线、小型农机传动组、食品包装设备的动力传递环节中，这类立式带座轴承支撑结构是极为常见的核心支撑部件，主要承担旋转轴的径向载荷承载，同时抵消部分运行过程中产生的小幅轴向窜动，保障轴系运转的同轴度与稳定性。不同于分体式轴承座需要额外配置轴承端盖、密封件的复杂装配流程，这类一体式铸造型轴承座将轴承安装腔与安装底座整合为单一构件，安装时仅需将适配孔径的外球面轴承嵌入座体内腔，通过顶丝或者偏心套将轴承内圈与转轴锁紧，即可完成支撑单元的装配，大幅降低现场安装的调试难度，也减少了零散配件丢失带来的运维成本。从结构设计逻辑来看，该轴承座采用对称式立式布局，两个安装脚分别向轴承腔两侧延伸，安装孔中心距经过适配性校核，

　　既保证安装后底座与安装面的贴合面积足够分散载荷，又避免底座尺寸过大造成的材料浪费与安装空间占用。轴承腔的内壁采用与外球面轴承外圈匹配的球面结构，能够自动补偿轴系安装过程中产生的轻微角度偏差，抵消长轴运转时因挠度变形产生的附加应力，这一特性让它尤其适合跨距较长的多支撑轴系布局，比如皮带输送机的托辊轴支撑、小型风机的叶轮轴支撑场景，不需要严格保证多个支撑座的绝对同轴度，就能让轴系顺畅运转。安装边界方面，该支撑单元适配的转轴直径为30mm，两个安装脚的螺栓过孔采用通用规格设计，适配常规的六角头螺栓紧固，安装面需要保证足够的平面度，避免紧固螺栓时底座产生变形导致轴承腔卡滞，影响轴承的自动调心性能。轴承腔的顶部与侧面预留的密封间隙，

　　可以适配不同类型的密封圈，在多粉尘、有少量溅水的生产场景中，能够阻挡外界杂质进入轴承滚道，延长轴承的润滑维护周期。在实际选型应用中，这类轴承座常被用于转速不超过3000rpm、载荷中等的传动场景，相比法兰式轴承座，它的立式安装结构更适合安装在设备的机架横梁或者水平安装基面上，两个安装脚的受力方向与轴承承载的径向载荷方向一致，螺栓不会承受额外的剪切力，长期运行的紧固可靠性更高。建模过程中需要重点关注轴承腔球面的尺寸公差，球面的轮廓度偏差需要控制在合理范围内，否则会导致轴承外圈无法顺利装入，或者装入后调心功能失效；安装脚的底面需要与轴承腔的轴线保持严格的平行度，避免安装后转轴出现倾斜；安装孔的位置度需要匹配常用的安装孔距标准，

　　保证该支撑单元能够直接替换同规格的市售标准件，不需要对设备安装面进行二次加工。另外，底座与轴承腔衔接的位置做了圆弧过渡处理，避免应力集中导致的铸件开裂，在承受冲击载荷的场景下，这一过渡结构能够大幅提升构件的疲劳强度，减少长期运行过程中出现底座断裂的故障概率。日常运维中，只需要定期通过轴承上的注油嘴补充润滑脂，不需要拆解轴承座即可完成维护，对于连续运行的生产线设备来说，这种免拆解维护的特性能大幅缩短停机保养的时间，提升设备的整体运行效率。
