医疗场景用多通路分流式氧气控制阀结构

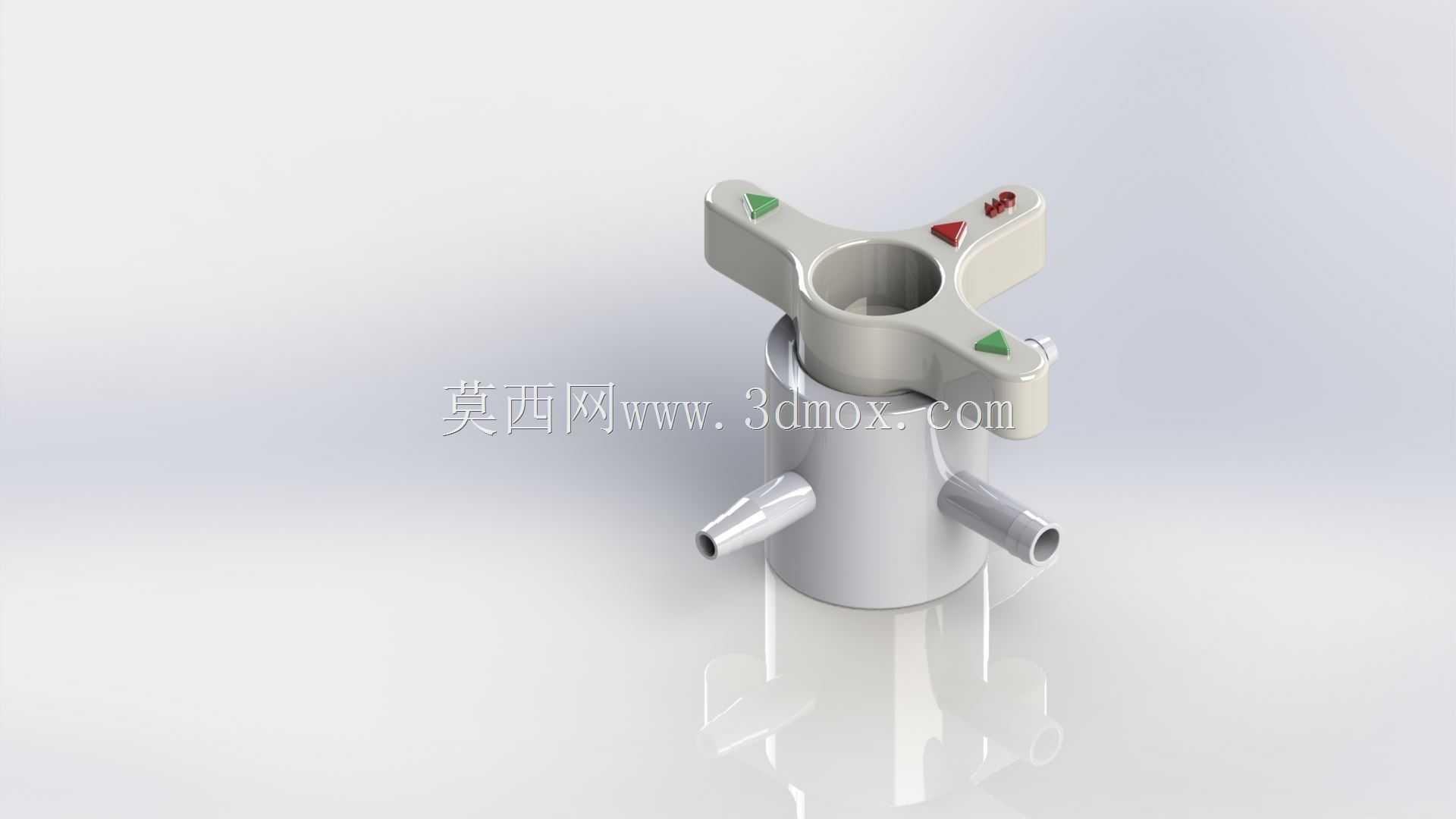

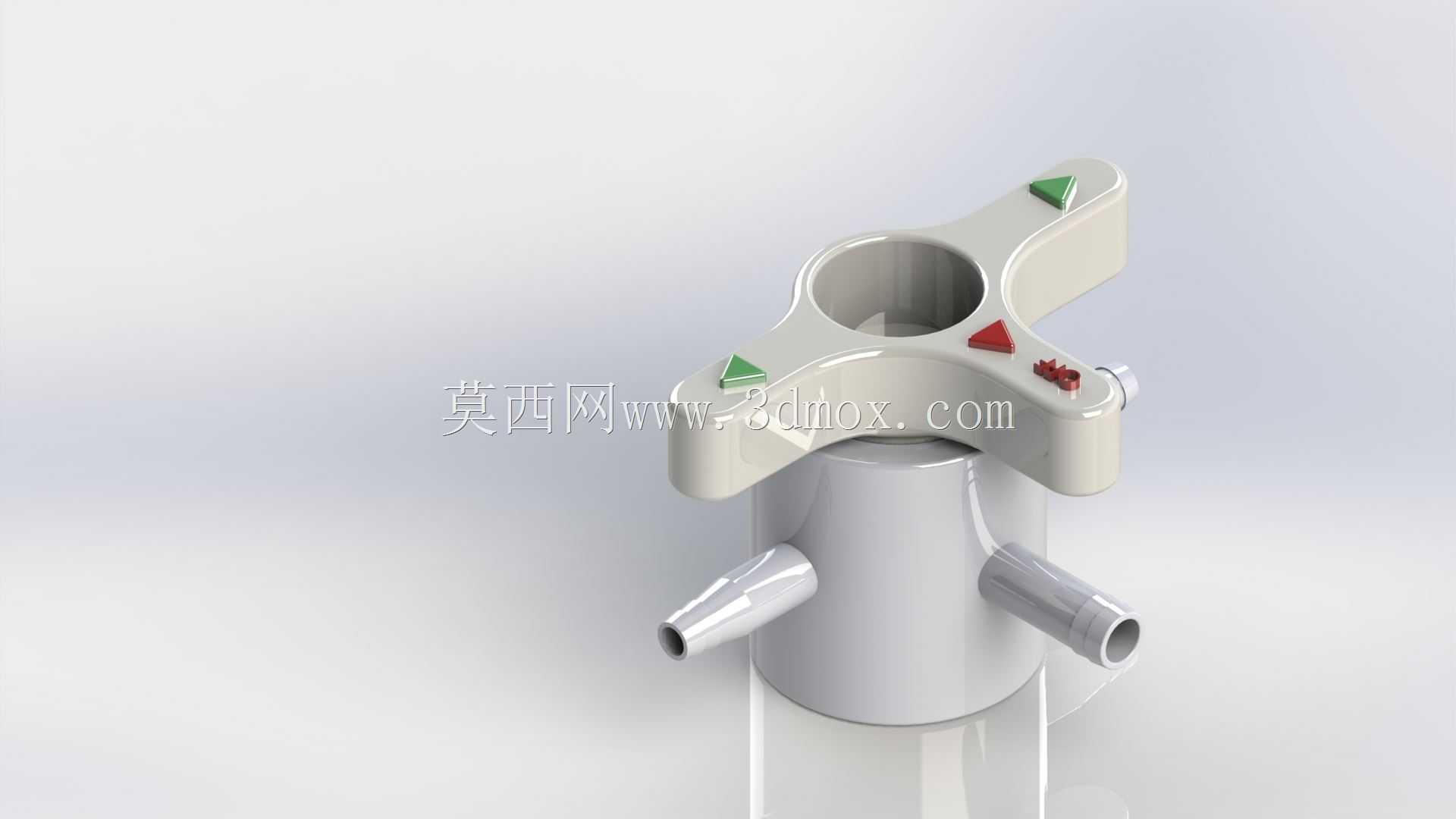

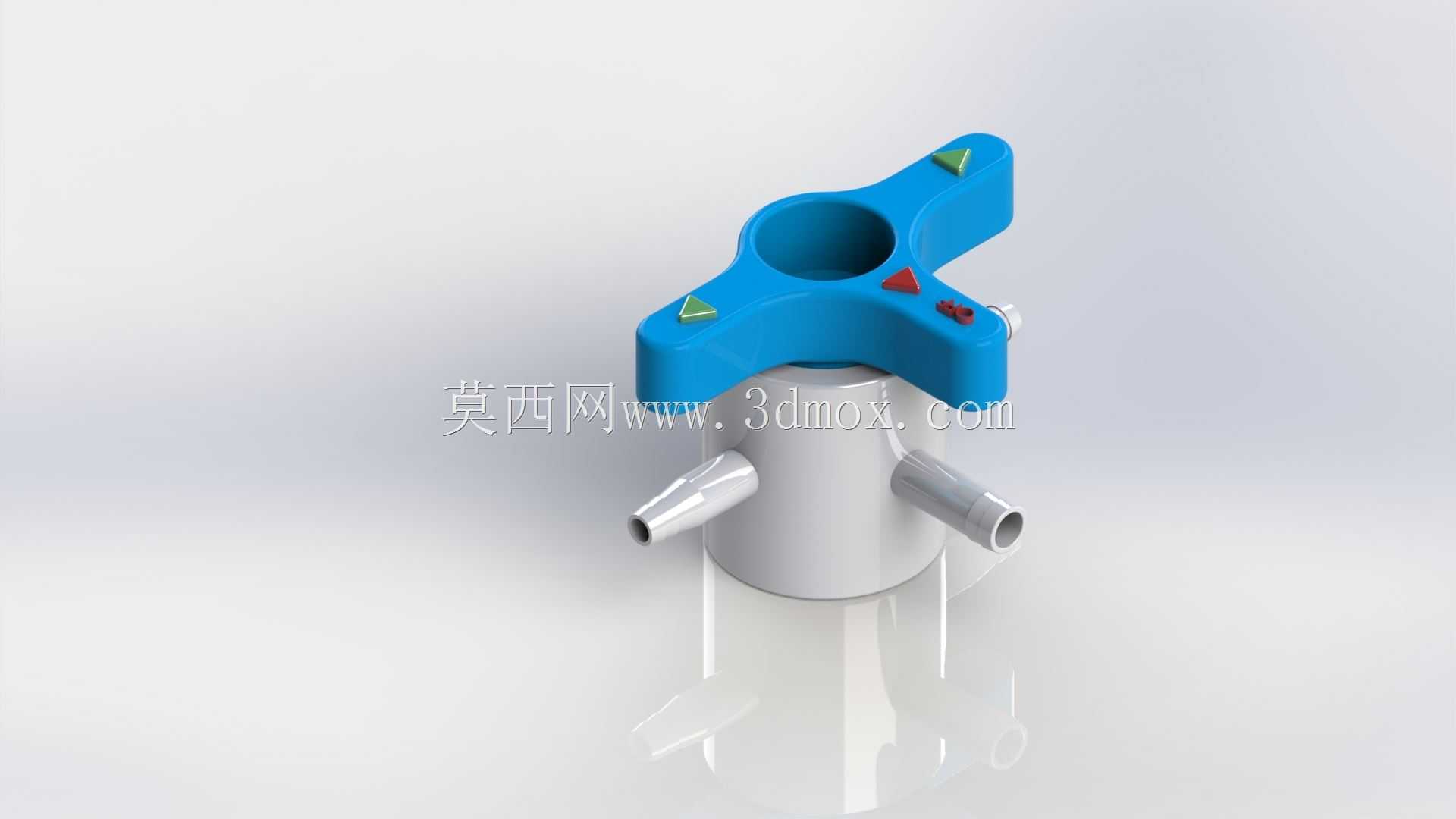

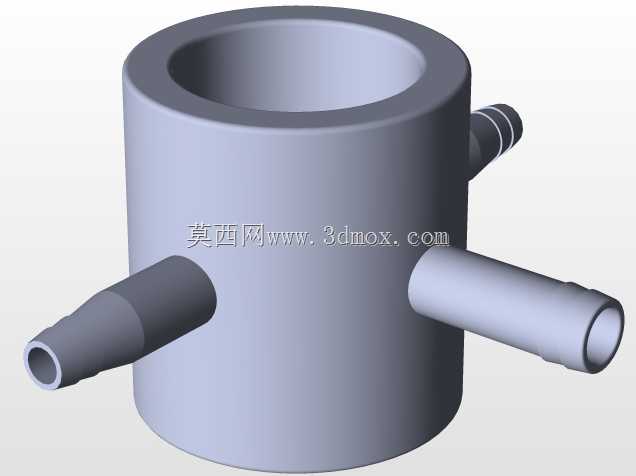

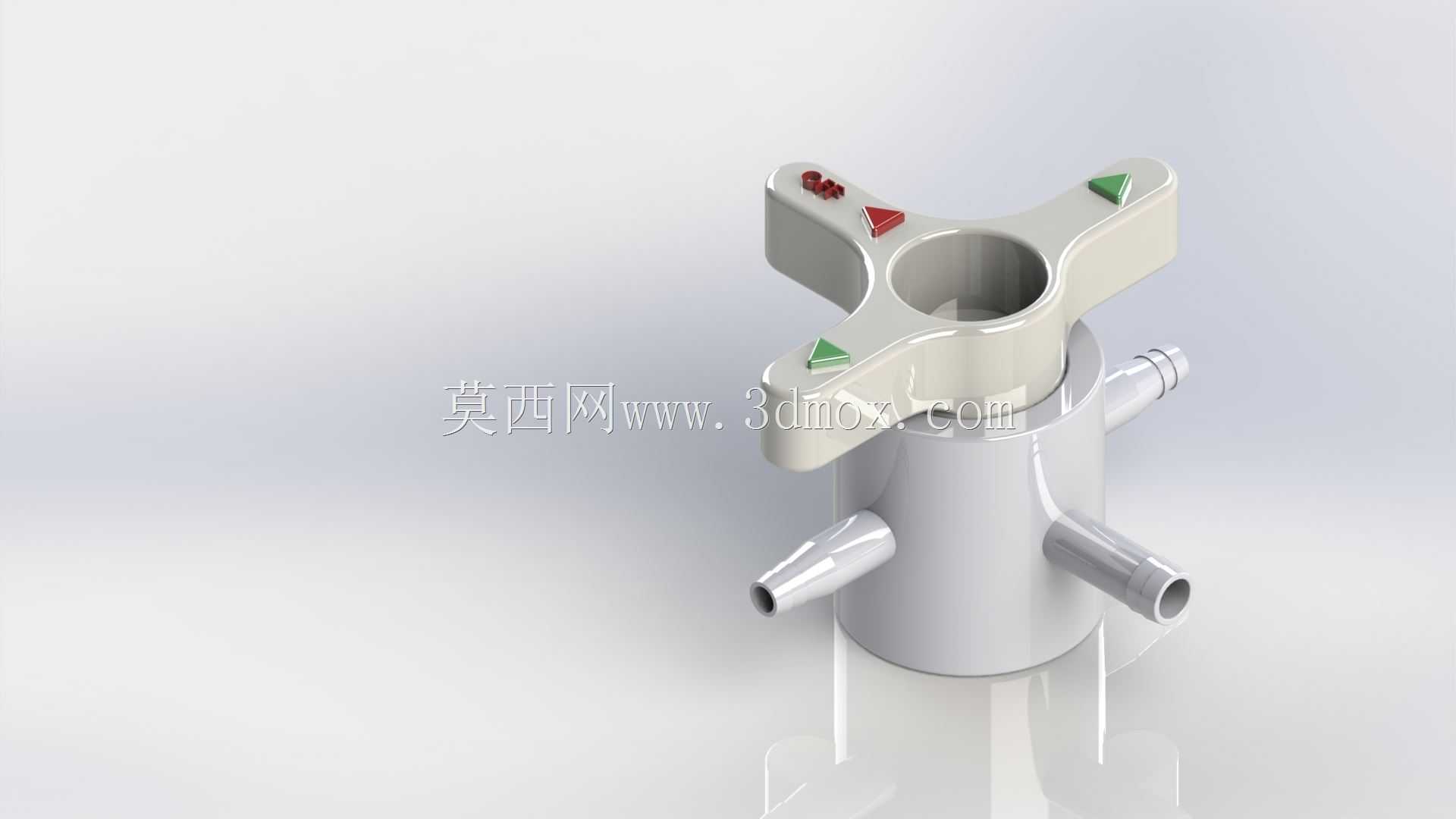

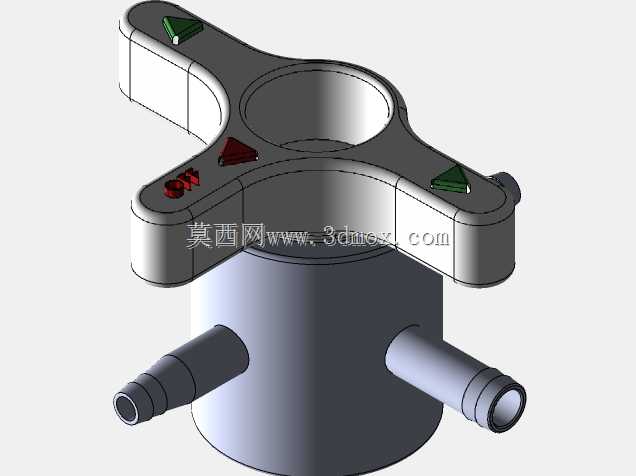

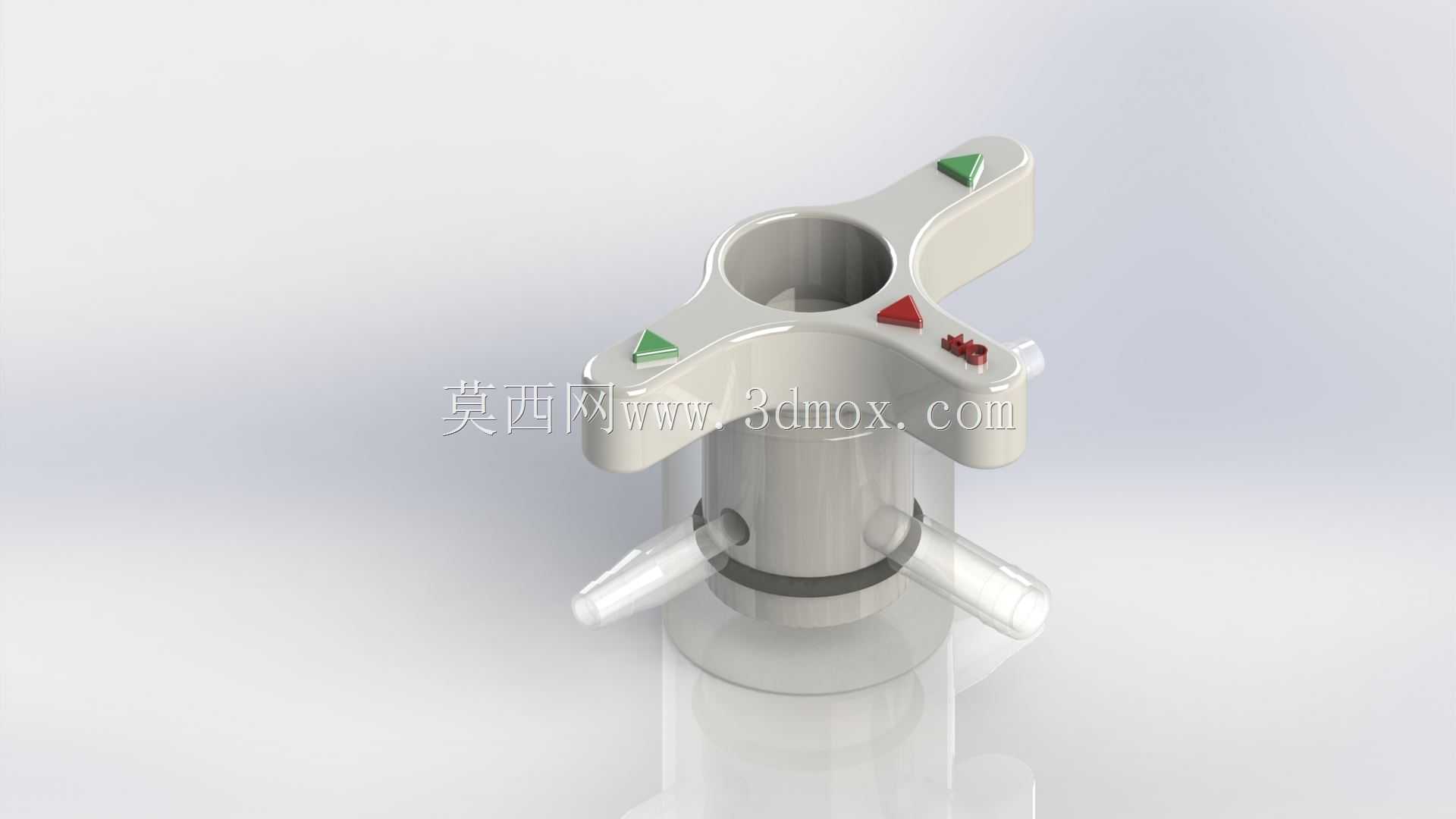

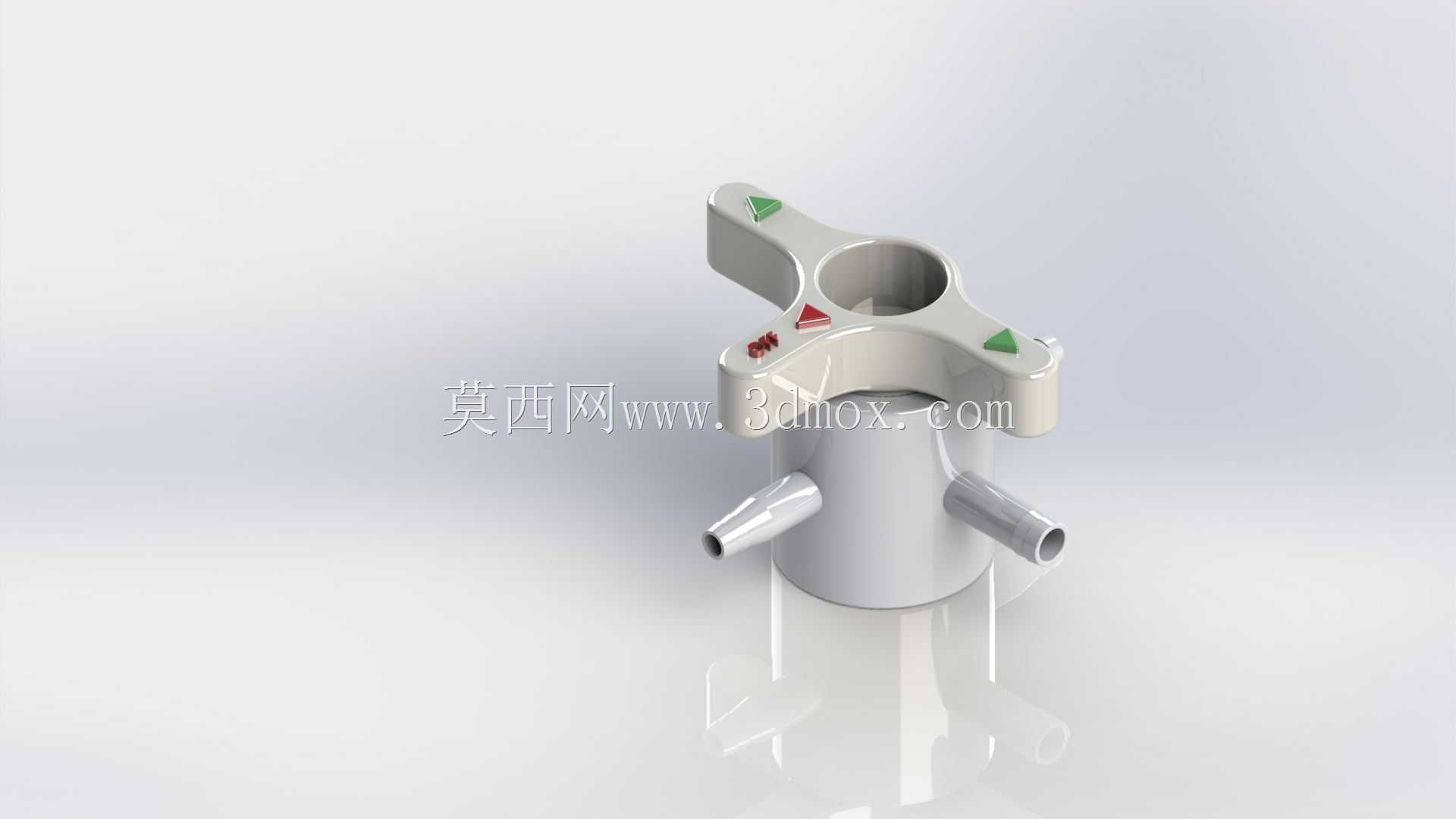

　　这款阀体结构的设计初衷，是针对基层医疗场景、临时救治点位的氧气供给痛点做的优化，常规单出口氧气阀在多病患临时供氧时需要额外加装分流排，不仅增加管路接头的泄漏风险，还会占用救治台面上的有限空间，现场布设管路耗时较长，在应急场景下容易耽误救治准备时间。从结构布局来看，阀体采用立式圆柱主体作为气路汇集腔，主体上部设置十字形分布的操控把手，三个延伸臂上分别设置红绿标识的操控位，对应不同通路的启闭状态，操作人员无需额外查看标识，靠触觉和颜色提示就能快速完成通路切换，即便在光线不足的临时救治点位也能准确操作。阀体下部侧向伸出两个快插式出气接头，接头采用标准医用气路接口尺寸，可直接适配常规吸氧管路，无需额外转接头，当需要单路供氧时，

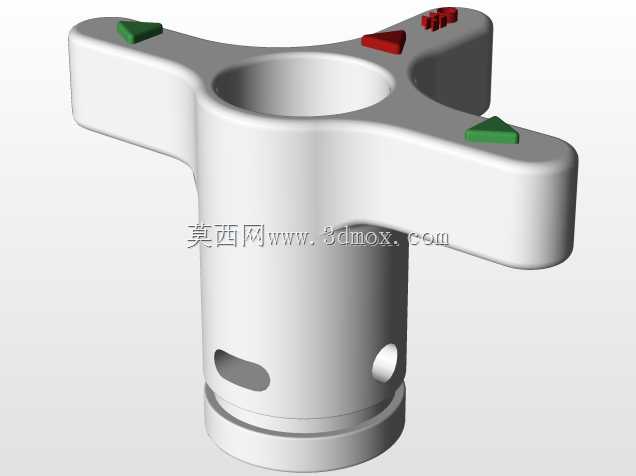

　　只需旋转上部的阀芯顶块，就能封堵其中一个出气通路，实现单双人供氧模式的快速切换，不用拆卸管路或者更换阀体，现场操作步骤被大幅简化。设计阶段特意做了结构简化处理，整个阀体没有复杂的异形内腔结构，所有流道都采用直孔过渡，尽可能降低气路压损，保证供氧流量稳定，同时这种规整的结构非常适合通过熔融沉积型3D打印设备直接制造，打印过程无需添加大量支撑结构，成型后仅需简单去除支撑毛刺就能完成装配，对于缺少机加工条件的偏远点位、应急保障场景来说，可以快速完成备件的就地生产，不用等待长途物流配送，大幅提升保障响应速度。安装边界方面，阀体主体圆柱直径控制在常规医用阀件的通用安装尺寸范围内，下部进气接口采用和现有墙式氧气终端、

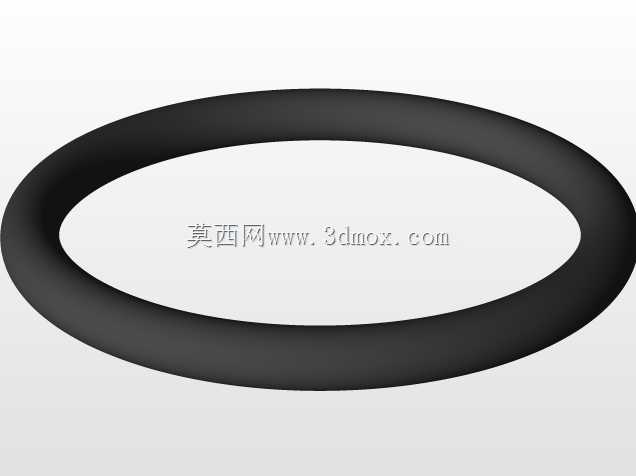

　　便携氧气瓶端阀匹配的标准规格，可以直接替换现有常规单出口氧气阀，不用改动现有供氧管路的安装基座，替换过程无需额外工具，徒手就能完成拆装。上部操控把手的外延尺寸做了限位设计，旋转操作时不会和周边的管路、固定支架产生干涉，把手的握持厚度做了圆弧过渡处理，即便佩戴医用防护手套也能稳定施力，不会出现打滑问题。气路密封位置都采用平面密封结构，没有复杂的密封沟槽，打印成型后的密封面只需简单打磨就能达到密封要求，降低了后期装配的调试难度，非专业维修人员也能完成密封件的更换维护。在实际使用场景中，这款阀体既可以适配固定安装的墙式氧气终端，满足普通病房双床位就近供氧的需求，减少墙面阀件的布设数量，也可以安装在便携氧气瓶上，用于外出巡诊、

　　临时救治点的多病患供氧，不用携带额外的分流配件，减轻外出救治的装备负重。流道设计时特意做了内壁圆角过渡，避免气路内出现直角凸台造成的气流紊流，输出氧气的气流更平稳，不会因为气流扰动造成吸氧时的不适感，同时这种平滑流道也不容易积存冷凝水，日常使用后的消毒清理更方便，只需用常规医用消毒剂冲洗流道就能完成消毒，没有清洁死角。阀体上部的标识位采用内嵌式设计，不会因为长期摩擦、消毒擦拭造成标识脱落，长期使用也能清晰分辨各个通路的开关状态，避免误操作带来的供氧中断风险。整个阀体的结构拆分件数量极少，除了内部的阀芯密封件之外，主体结构可以一体打印成型，减少了连接接头的数量，也就降低了长期使用过程中接头松动漏气的概率，日常维护仅需定期检查密封件的老化状态即可，维护成本远低于常规多通路组合阀组。
