弧形多孔通流阀瓣盖结构设计

　　在流体控制类阀门的实际工程应用场景中，阀瓣盖作为直接参与介质通断、流量调节的核心配套构件，其结构设计合理性直接影响整套阀组的运行稳定性、介质通流效率以及长期服役的抗损耗能力。这款弧形多孔结构的阀瓣盖，主要适配中低压工况下的直通式、角式通流阀组，可应用在给排水管网、工业循环水系统、普通化工介质输送管线等场景中，承担阀瓣行程限位、介质匀流导向、阀腔内部承压防护的多重作用。

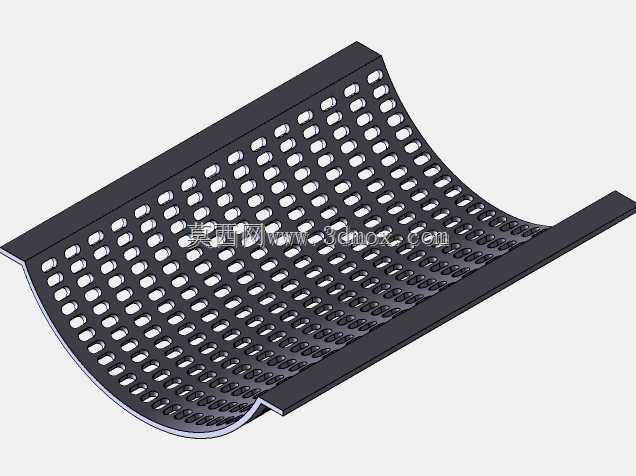

　　从实际功能特性来看，该构件采用弧形曲面作为主体承载面，相较于传统平面阀瓣盖，弧形结构能够更好地分散介质正向冲击带来的局部应力，避免长期受介质冲蚀出现局部形变、焊缝开裂的问题。表面规则排布的密集通孔，并非简单的减重设计，每一组孔位的排布都经过通流仿真验证：孔位采用等距错排布局，相邻三孔呈等边三角形分布，能够让通过的介质形成多股匀质细流，避免大股介质直接冲击下游阀座密封面，同时有效降低介质通过时产生的紊流噪音，减少阀组运行过程中的振动传递。构件边缘设置的平直折边，是核心安装定位边界，折边厚度比主体弧形面厚15%左右，折边上预留的安装位可直接与阀腔内壁的定位台阶贴合，配合密封垫片实现静密封，安装时不需要额外做定位工装，折边的平面度公差控制在0.1mm以内，能够保证压紧后密封面无局部间隙。

　　从设计思路层面拆解，这款构件没有采用复杂的一体铸造后精加工的传统工艺路线，主体结构适配钣金冲压+数控冲孔的加工工艺，弧形面通过定制模具一次冷压成型，冲孔工序在曲面成型后完成，避免先冲孔再压型导致的孔位形变、孔边毛刺问题。设计时充分考虑了加工可行性：所有孔位的冲孔方向均垂直于所在位置的弧形切面，保证冲孔时冲头受力均匀，不会出现单边啃模、孔边撕裂的问题；弧形面的曲率半径取值兼顾了通流导向需求和冲压成型的脱模难度，曲率过小会导致冲压时板材拉伸率超过许用值出现开裂，曲率过大则无法起到有效分散介质冲击力、匀流导向的作用。构件的整体安装边界完全匹配常规通用阀组的阀腔内部尺寸，不需要对原有阀腔结构做改造即可直接替换原有平面阀瓣盖，适配性较强。

　　在实际选型应用时，需要注意该构件的安装方向：弧形面的凸面需朝向介质来流方向，让介质冲击在弧形凸面上时顺着曲面导向分散到各个通孔，若装反则会导致介质直接冲击折边安装位，长期运行可能造成密封面失效。孔位的通流总面积经过核算，比同口径阀组的额定通流截面积大12%，不会因为增设多孔结构造成阀组通流能力下降，反而因为匀流作用降低了介质通过的局部阻力，一定程度上提升了阀组的实际通流效率。构件的边缘做了小圆角钝化处理，不会在安装、检修过程中划伤密封垫片或者操作人员，折边与弧形面的过渡位置采用大圆角过渡，避免应力集中，在承受阀腔内部压力波动时，过渡位置不会出现应力超限导致的疲劳裂纹。

　　针对不同的输送介质场景，该结构可以通过更换基材适配不同工况：输送普通清水类介质时采用普通冷轧钢板做表面防锈处理即可，输送弱腐蚀类介质时可更换为304不锈钢板材，输送含固体颗粒的污水类介质时可在弧形迎流面做耐磨涂层处理，结构本身不需要做调整，仅更换材质就能覆盖多数中低压阀组的使用需求。设计过程中也充分考虑了检修维护的便利性，构件整体无复杂内腔、无易积留介质的死角，检修时拆下后直接冲洗即可清理掉表面附着的介质杂质，不需要做特殊的拆解清理，能够有效降低现场运维的工作量。
