翼展1600毫米FPV遥控固定翼航模结构

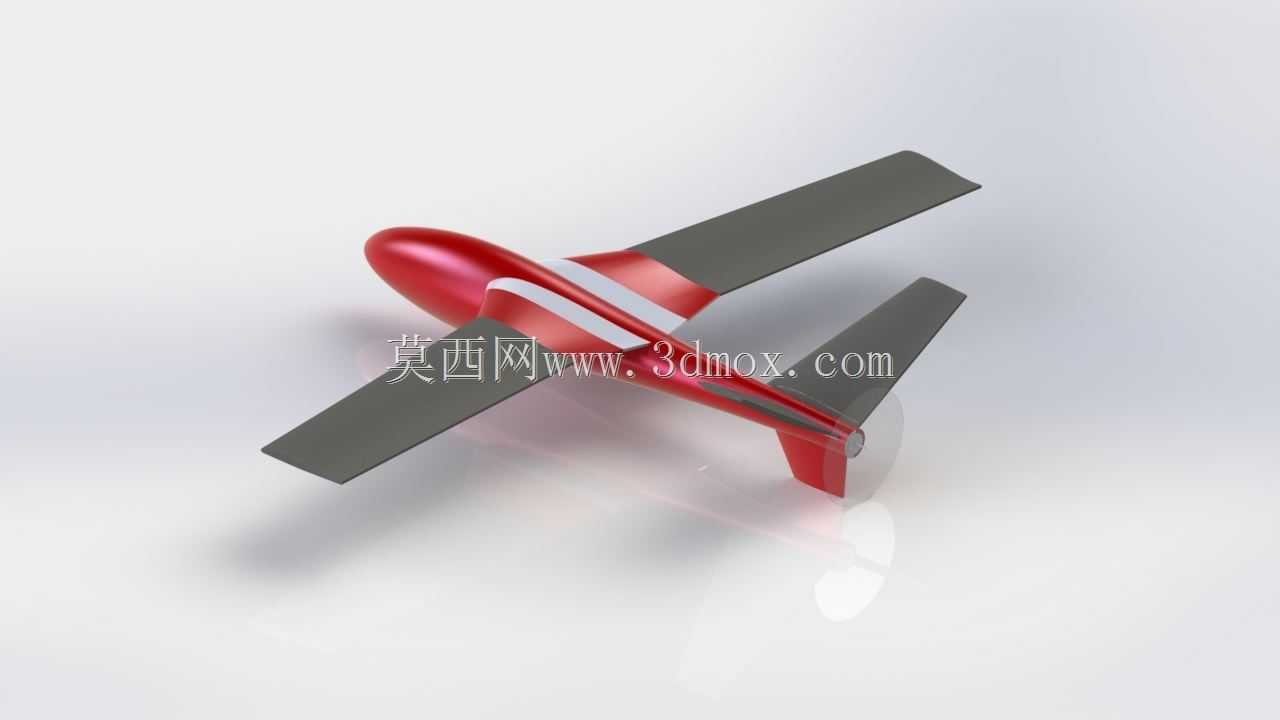

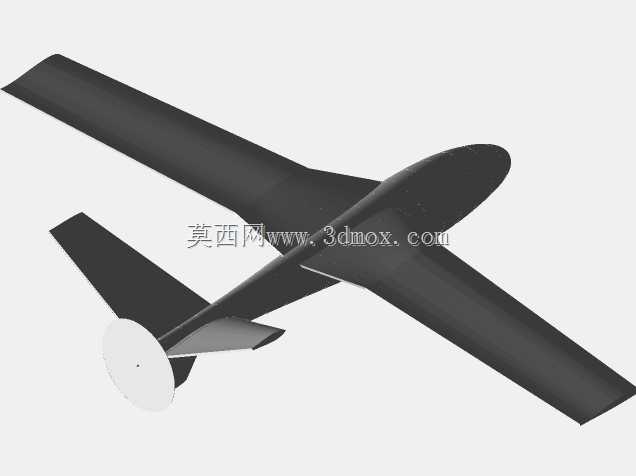

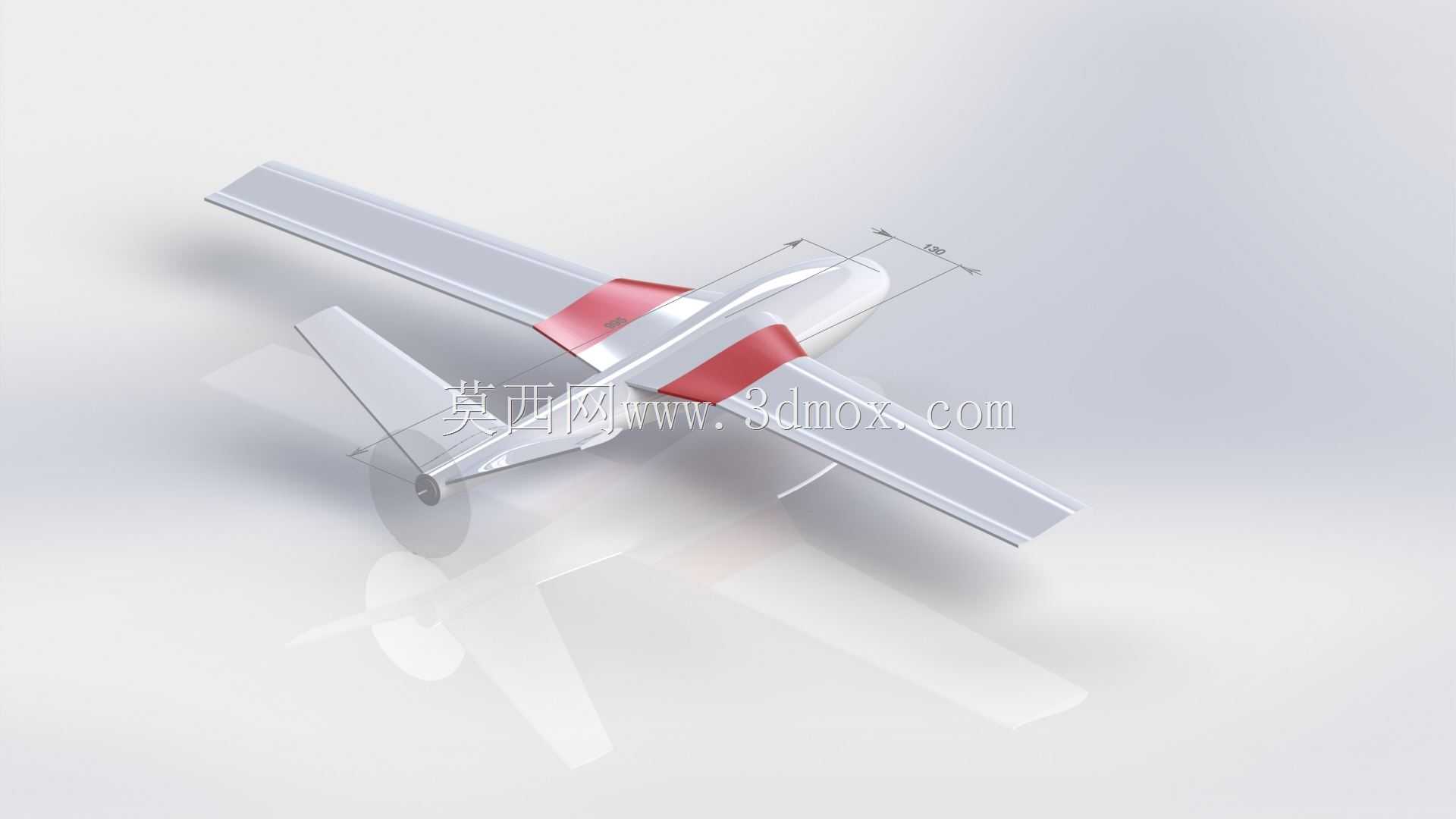

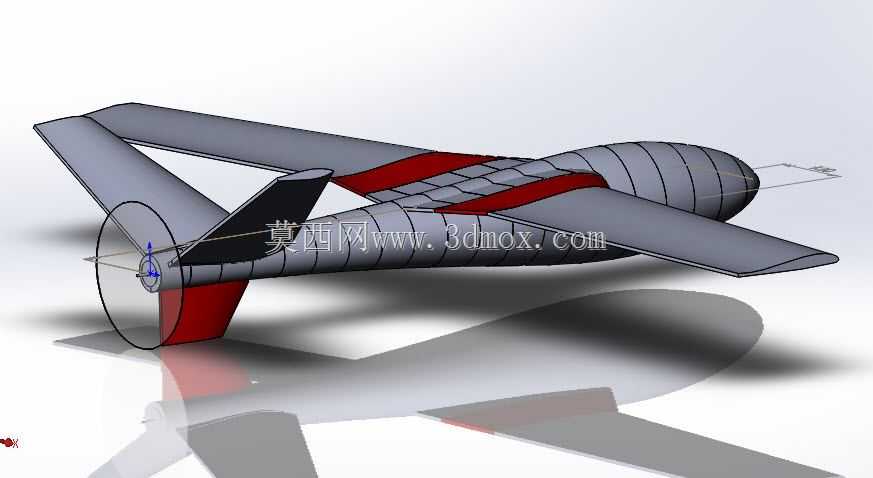

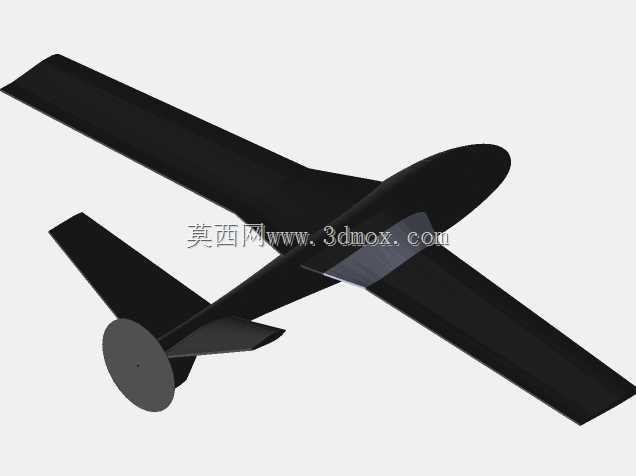

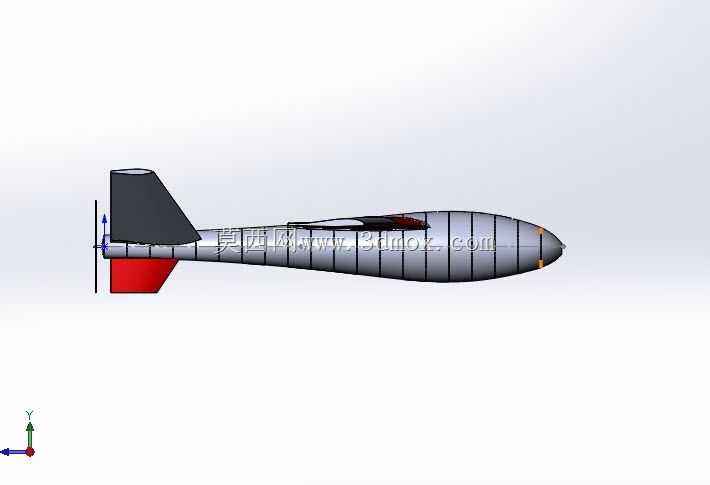

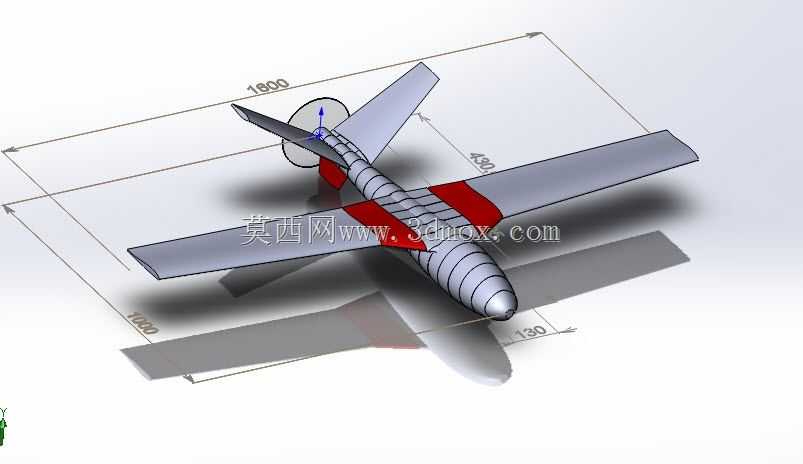

　　这款翼展1600mm的FPV固定翼航模，主要面向户外长距离航飞、第一视角航拍穿越场景设计，整体气动布局采用常规上单翼搭配尾推动力的结构形式，能够在3-6级风的户外开阔场地稳定飞行，适配航模爱好者日常休闲飞行、FPV竞速练习以及小型航拍载荷搭载的使用需求。从结构设计逻辑来看，机身主体采用流线型纺锤截面设计，机头段做了圆弧收窄处理，既能够降低飞行过程中的正面空气阻力，也预留了足够的内部空间用于放置飞控、电池、图传发射模块以及FPV摄像头等航电设备，机身中段的机翼安装位做了加强结构设计，能够承受飞行过程中机翼产生的升力载荷与机动动作带来的过载，避免大坡度转弯或者气流扰动时机翼与机身连接部位出现结构形变。机翼采用平直翼型设计，

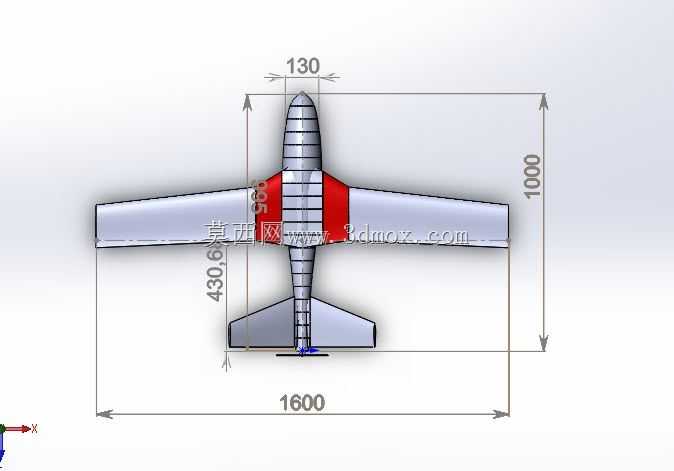

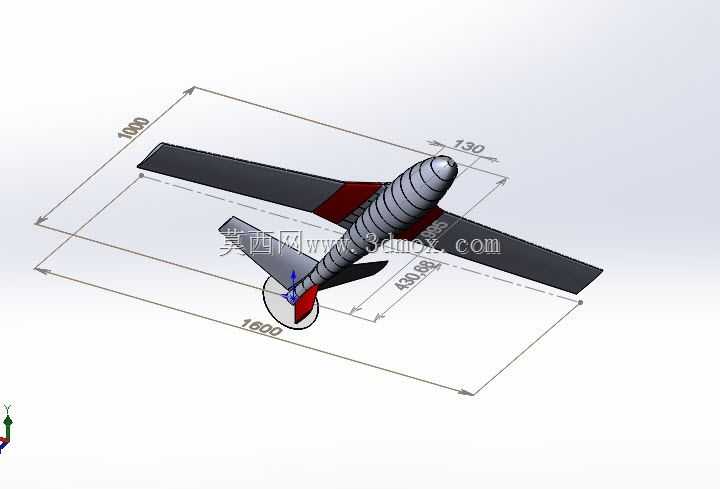

　　翼展长度控制在1600mm，这个尺寸的翼展能够在较低的飞行速度下提供足够的升力，降低起飞与降落阶段的滑跑距离要求，同时机翼的后缘预留了副翼安装位，能够通过舵机控制副翼偏转实现横滚机动，机翼与机身的连接采用快拆结构设计，方便户外携带时拆解收纳，到达飞行场地后可以快速完成组装调试。尾翼部分采用常规的垂直尾翼加水平尾翼布局，垂直尾翼能够保障飞行过程中的航向稳定性，水平尾翼则负责俯仰姿态的控制，尾推式的动力安装位置布置在机身尾部，能够避免螺旋桨气流对机翼、尾翼的气动干扰，同时前拉改尾推的布局也能够减少飞行过程中螺旋桨打到地面杂物的概率，降低新手操作时的炸机损坏风险。从安装边界来看，整机的重心设计在机翼弦长的三分之一位置，组装时需要将电池、

　　飞控等重量较大的部件沿机身纵向调整位置，确保重心落在设计区间内，避免出现头重或者尾重导致的飞行姿态失控；机身内部的航电安装槽位预留了标准的航模设备安装孔位，能够适配市面上主流的2-4S锂电池、标准尺寸航模舵机以及常用功率的无刷动力系统，不需要额外对机身结构进行打孔改装即可完成设备装配。在实际使用场景中，这款航模的低速飞行特性优异，起飞滑跑距离仅需十余米，在平整的草地、硬化路面都可以完成起降，1600mm的翼展也让它的滑翔性能表现突出，在动力关闭的状态下也能够凭借翼面升力完成较长距离的滑翔，适合FPV第一视角飞行时的长距离航线规划，同时机身的结构强度预留了足够的冗余，能够承受常规机动动作带来的载荷，

　　即使是有一定操作基础的航模爱好者做横滚、半斤斗等特技动作时，结构也不会出现失效问题。设计过程中针对FPV飞行的需求，在机头位置预留了摄像头安装座，能够将FPV摄像头调整到合适的俯视角，保障飞行过程中第一视角的视野范围，同时机身内部做了简单的隔舱设计，将动力电池与图传、接收机等航电设备分隔开，减少电池工作时的电磁干扰对图传信号、遥控信号的影响，提升飞行过程中的信号稳定性。整机的外形线条流畅，机身侧面的条状标识区域也可以作为飞行过程中的姿态判断参考，方便飞手在目视飞行阶段快速判断飞机的飞行姿态，尾翼的尺寸经过反复调校，既能够提供足够的安定性，也不会因为舵面过大导致操控过于灵敏增加新手的操作难度，机翼的翼型经过低速风洞特性优化，在小迎角飞行状态下升阻比表现优异，能够在同等电池容量下获得更长的续航时间，适配长距离FPV航飞的使用需求。
