2021款FPV飞翼飞行器结构设计方案

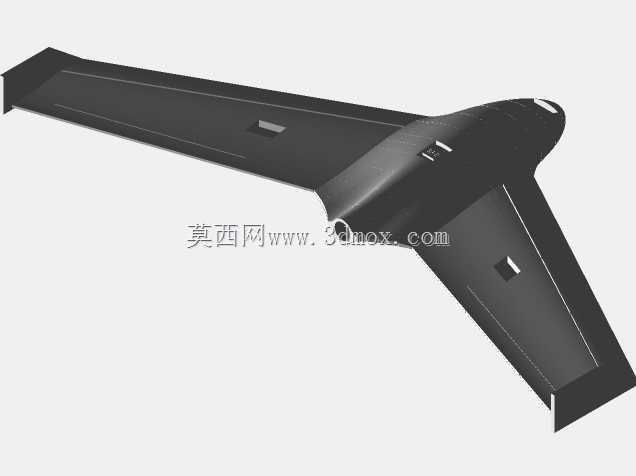

　　这款飞翼布局的FPV飞行器，在结构设计上完全围绕第一视角飞行的实际使用需求展开，没有多余的装饰性结构，所有外形曲面和内部安装位都服务于飞行性能与设备搭载需求。飞翼构型本身取消了常规固定翼的水平尾翼与垂直尾翼结构，整机升阻比表现优于常规布局机型，在同等动力配置下能获得更长的滞空时间，同时整机雷达反射截面更小，视觉辨识度低，适合在开阔空域开展长距离第一视角飞行作业。

　　从实际应用场景来看，这类飞翼飞行器既可以作为航模爱好者开展FPV飞行训练、竞速飞行的载具，也可通过搭载轻量化拍摄模块完成小范围低空航拍、地形快速踏勘的作业任务，相比多旋翼飞行器，它的飞行速度更快，抗风性能更优，在开阔无密集障碍物的野外空域有更好的使用表现。

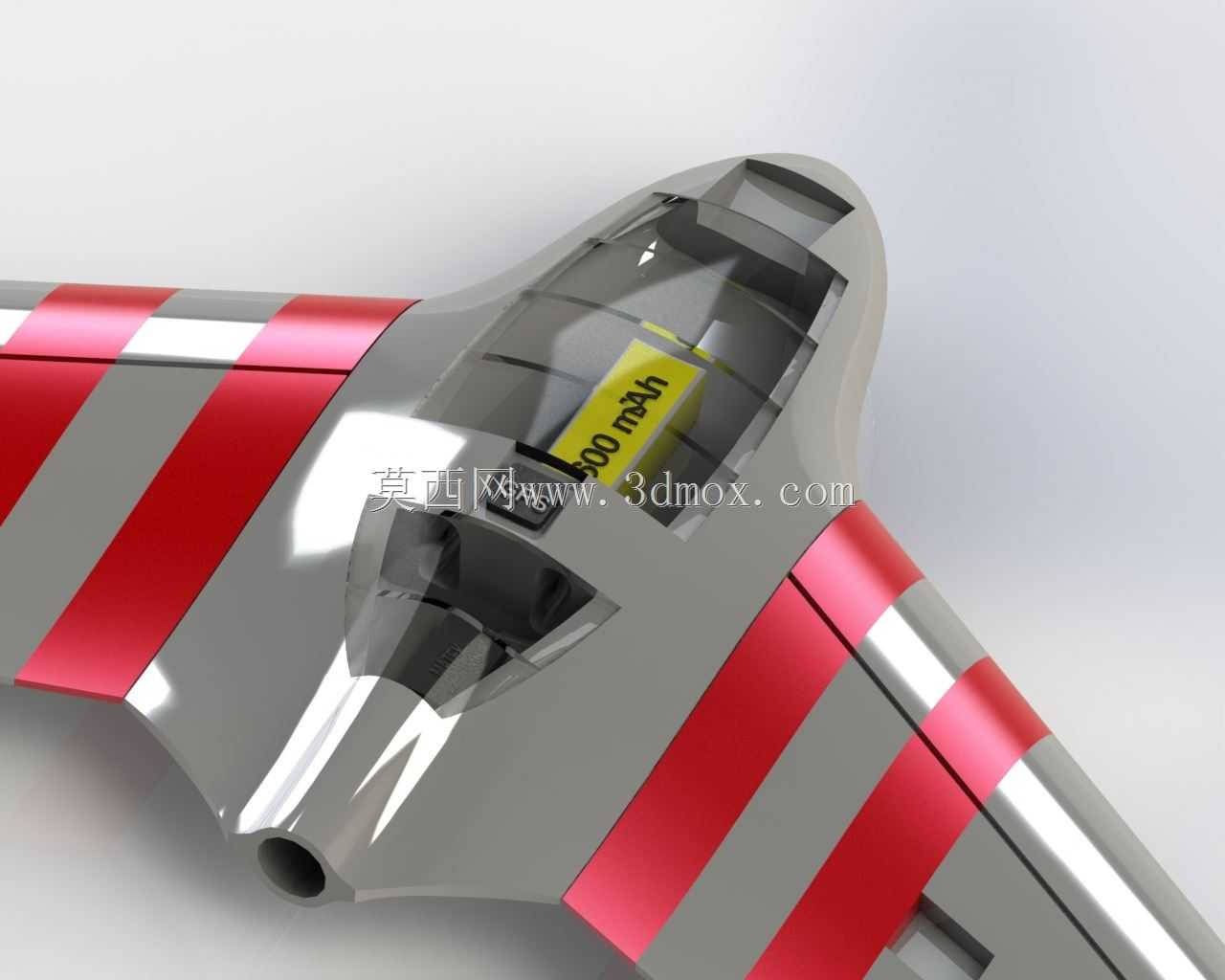

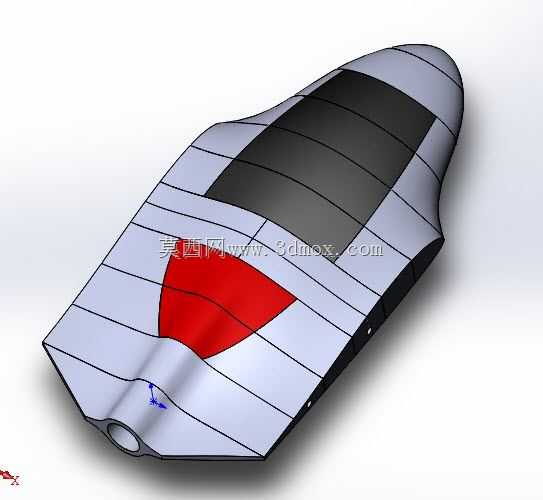

　　在功能特性设计上，整机采用翼身融合的一体化曲面结构，机翼两端设置有翼尖小翼结构，能够有效降低翼尖涡流带来的诱导阻力，提升飞行过程中的航向稳定性。机身中部设置有凸起的设备舱段，内部预留了飞控模块、电池、图传发射模块、摄像头的安装空间，设备舱上盖采用快拆结构设计，无需额外工具即可完成设备调试与电池更换，适配日常高频次的飞行准备需求。机翼表面预留了舵机安装槽位，对应两侧 elevon 升降副翼的舵面铰接结构，两个舵面同时同向偏转时控制整机俯仰，差动偏转时控制滚转与航向，省去了独立方向舵结构，简化了操纵机构的传动路径，降低了整机结构重量。

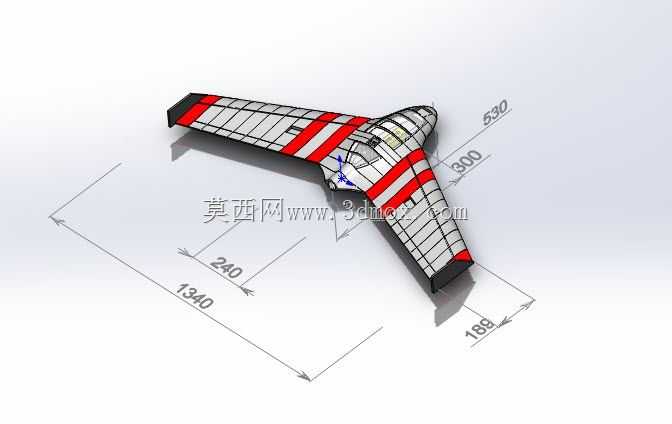

　　设计过程中重点考量了重心匹配与安装边界问题，整机重心严格控制在平均气动弦长的28%-32%区间内，设备舱内的电池安装位预留了前后调节的冗余空间，可根据搭载设备的重量差异调整电池位置，确保整机重心处于合理区间，避免飞行过程中出现俯仰不稳定的问题。机翼的翼型选用低雷诺数下升阻表现优异的平凸翼型，机翼前缘做了圆弧钝化处理，既能够降低低速飞行时的失速速度，提升低速飞行的操控安全性，也能减少轻微擦碰时的结构损伤概率。机身与机翼的衔接位置做了平滑过渡处理，没有突兀的结构折角，能够减少飞行过程中的干扰阻力。

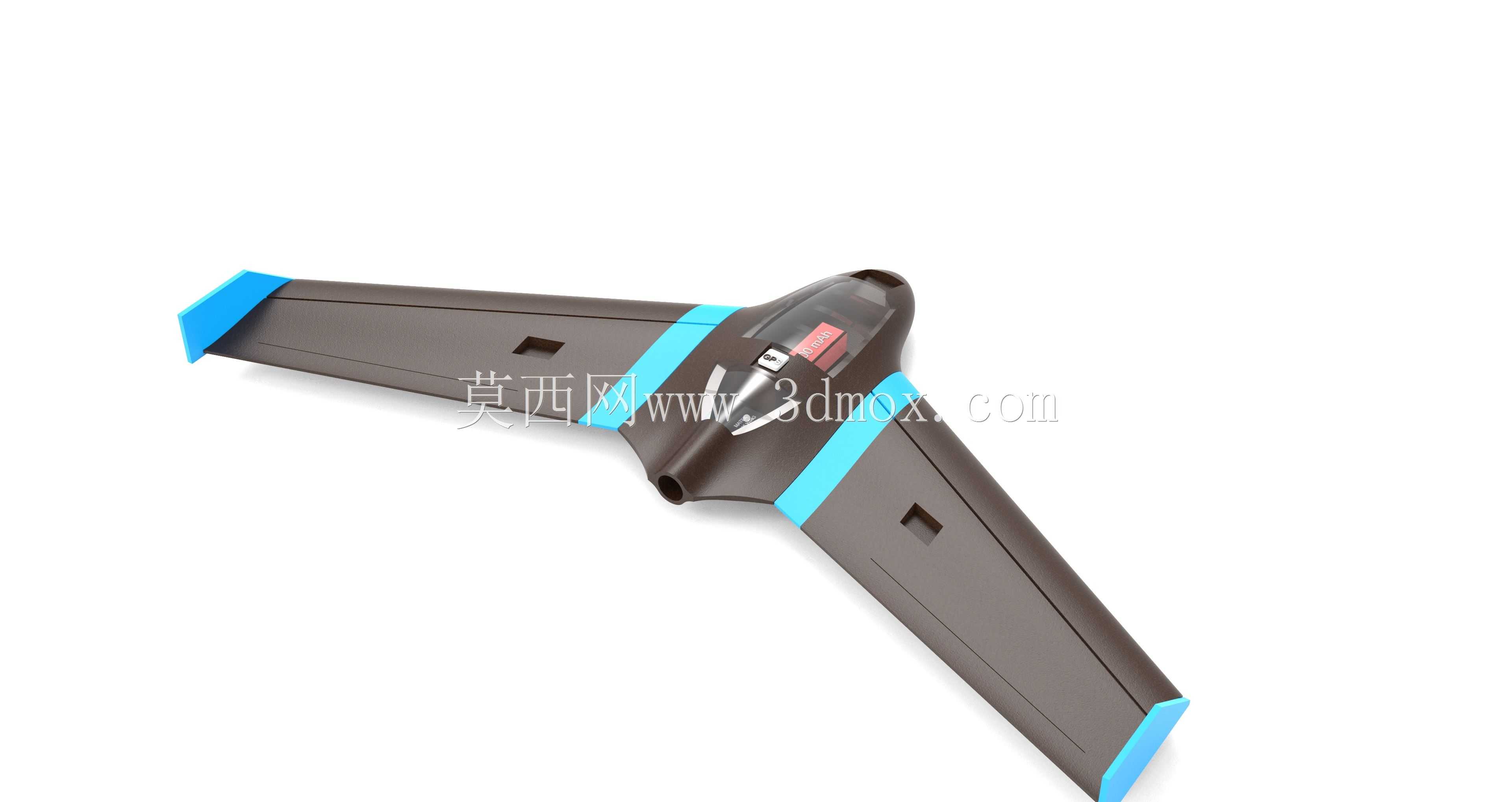

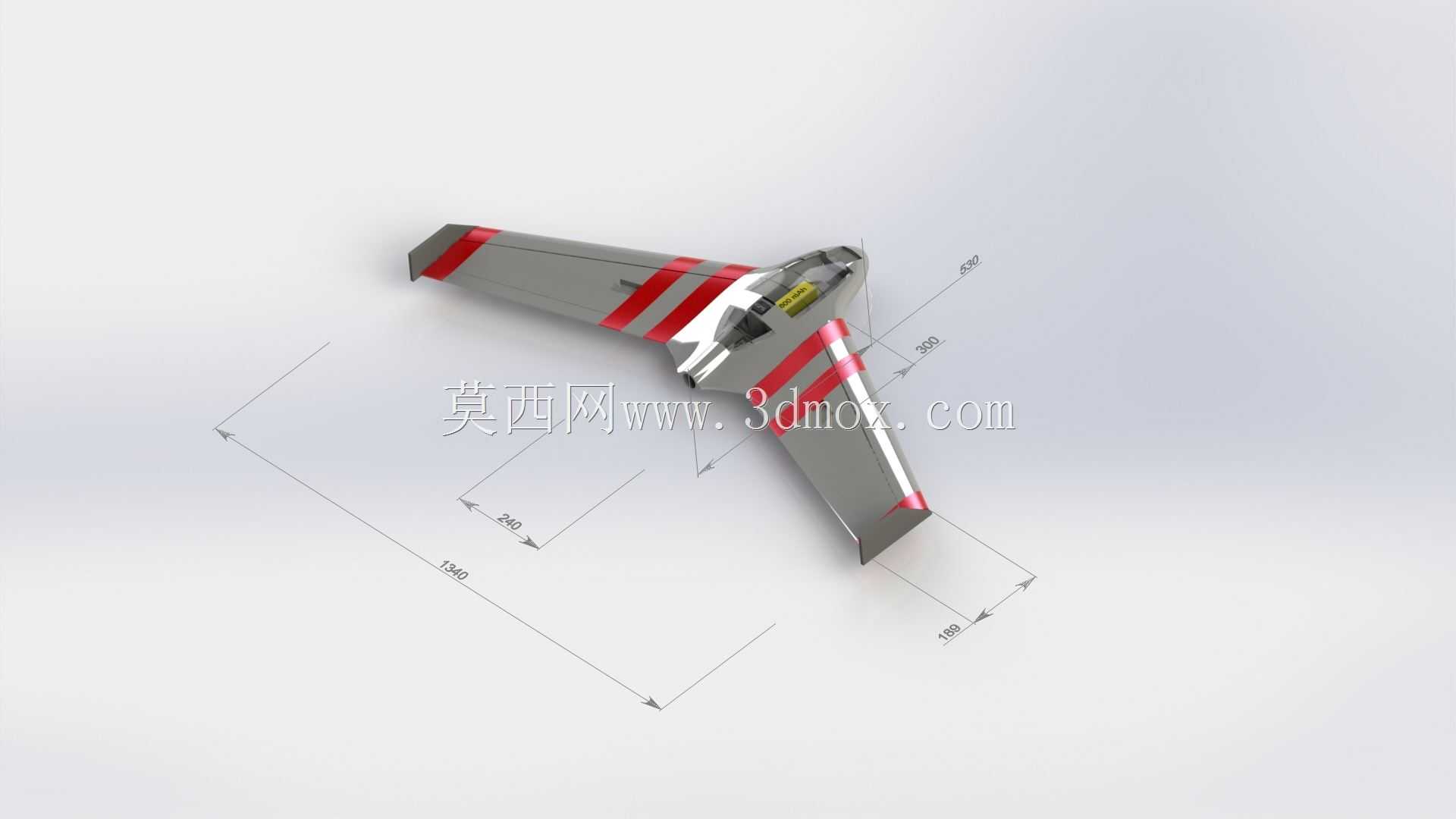

　　整机的结构件采用模块化拆分设计，机翼分为左右两段，与中央机身通过插接结构配合定位销完成固定，拆解后可放入便携收纳箱内，方便外出携带运输。机身下部预留了动力系统的安装位，可适配后置推进式螺旋桨动力套装，螺旋桨转动平面位于机翼后缘之后，不会对机翼下洗气流造成干扰，同时也能避免起降过程中螺旋桨触碰地面造成损坏。机身表面的蓝色标识条除了视觉识别作用外，也对应了内部结构的加强筋位置，该位置的壳体厚度比其他区域厚1.2mm，能够承受飞行过程中的气动弯折载荷，避免机翼出现过大的形变影响飞行精度。

　　在安装边界设计上，设备舱的内部净空间尺寸经过精准核算，可兼容市面上主流的5寸、6寸FPV飞行配套设备，摄像头安装位预留了15度的倾角调节范围，可根据不同飞行速度下的视角需求调整摄像头俯仰角度，获得最佳的第一视角观察效果。整机所有的走线槽都沿着翼身融合的曲面内侧布置，避免线材外露增加飞行阻力，同时也能减少飞行过程中线材晃动带来的气动干扰。舵面的铰接间隙控制在0.2mm以内，既保证舵面偏转灵活无卡滞，也能减少间隙带来的操纵迟滞问题，提升飞行操纵的响应精度。机翼后缘的舵面偏转角度经过限位设计，最大向上偏转30度，向下偏转20度，避免舵面偏转角度过大导致气流分离失速，保障大机动飞行时的结构安全。
