1英寸钢球配套三中心夹持闸板结构

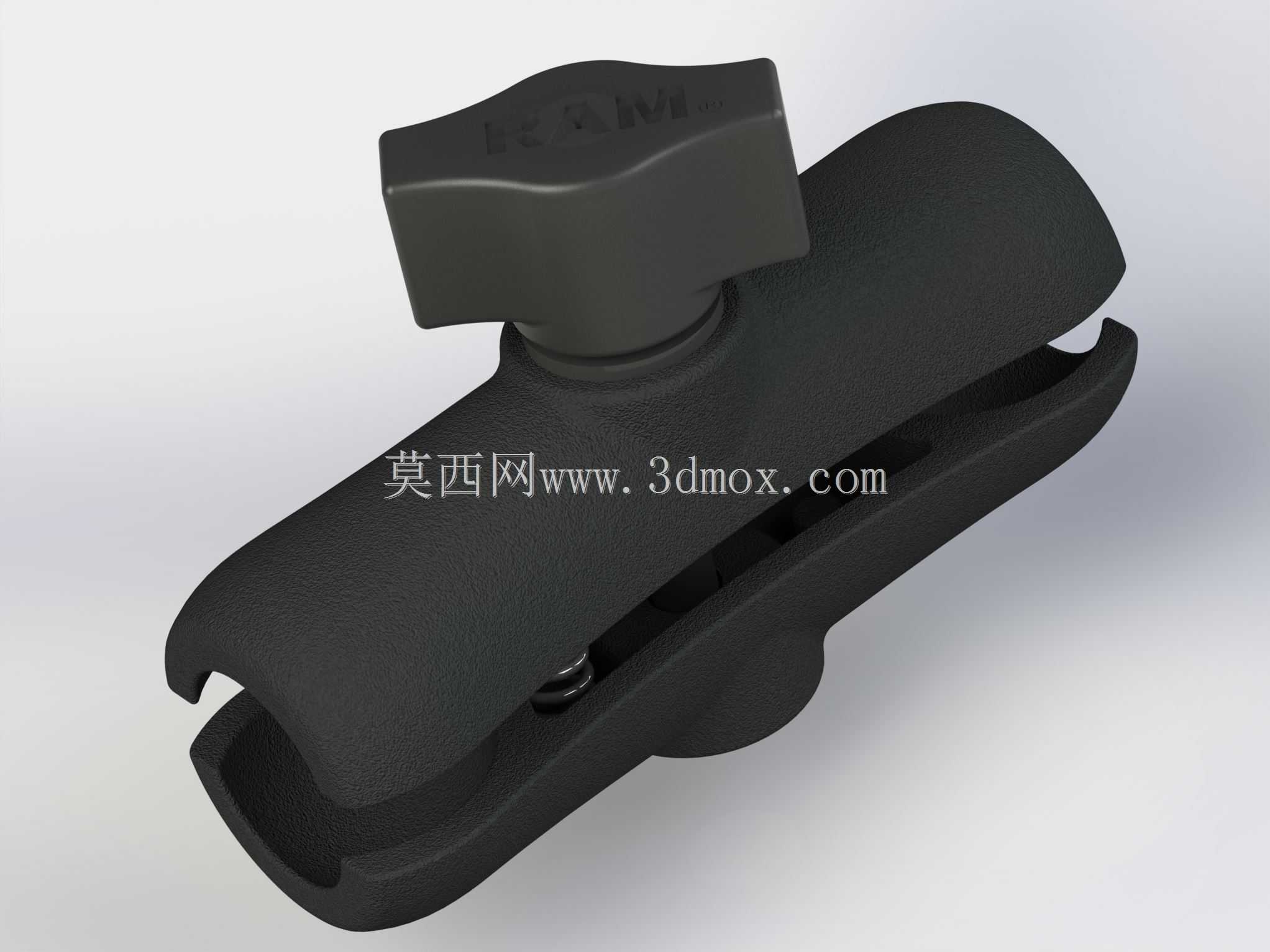

　　这款夹持结构主要适配1英寸规格钢球的装夹定位需求，常见于流体控制管路的球阀配套组件、工装夹具的球头连接锁紧场景，在小型流体输送管线、实验台管路接驳、轻型设备球铰连接工位都能见到这类结构的实际应用。从实际使用场景来看，这类夹持闸板不需要额外复杂的安装基座，自身的夹体开口可以直接卡接在对应规格的安装杆或者管座上，顶部的旋钮锁紧结构可以单手操作完成锁紧与释放，不需要额外借助扳手等工具，在需要频繁调整钢球位置、快速拆装的工位上，这种结构的操作效率远高于传统的螺栓锁紧式夹座。

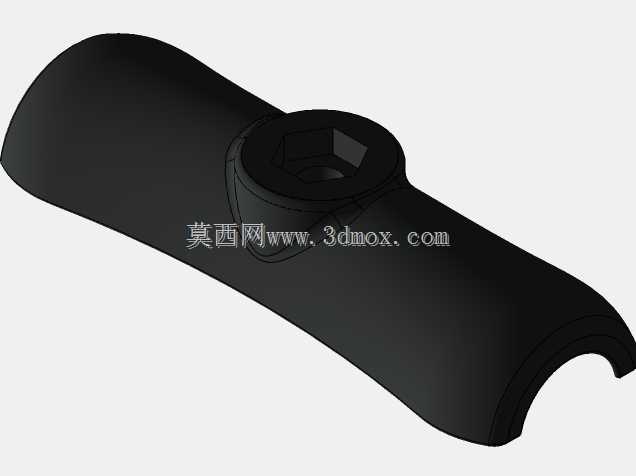

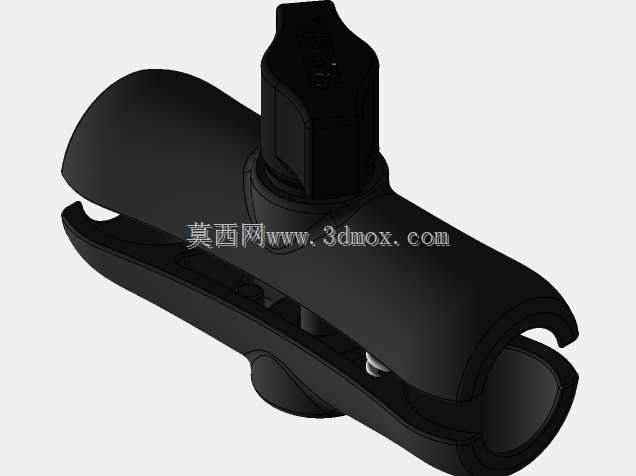

　　从功能特性上拆解，整个结构分为夹体、顶部锁紧旋钮、内部顶紧组件三个核心部分，夹体采用下开口的C型夹持轮廓，开口的弧度匹配常见的圆杆安装座尺寸，夹持时夹体内腔的弧面与安装杆外圆面贴合，增大接触摩擦力避免锁紧后出现滑移。顶部的旋钮采用多面防滑的轮廓设计，旋钮的直径经过优化，既不会因为直径过大占用过多安装空间，也不会因为直径过小导致锁紧时力矩不足，徒手旋转就能提供足够的顶紧力，让夹体牢牢固定在安装基座上。夹体的中心位置设置了适配1英寸钢球的夹持型腔，型腔的弧面与钢球外球面完全贴合，当顶部旋钮向下旋紧时，内部的顶紧块会压在钢球表面，配合型腔的贴合面实现钢球的三点定心夹持，保证钢球安装后的同轴度，不会出现偏斜、晃动的情况。

　　设计思路上，这款结构优先考虑了操作便捷性与装夹稳定性的平衡，没有采用复杂的多零件联动结构，整体零件数量少，加工工艺性好，夹体主体可以采用工程塑料注塑成型，也可以根据使用场景换成铝合金或者不锈钢材质加工，适配不同的载荷与使用环境。内部的顶紧块端面做了微弧处理，和钢球接触时不会出现应力集中刮伤钢球表面，同时顶紧块和旋钮之间做了防转设计，旋紧过程中顶紧块不会跟着旋钮转动，避免旋转摩擦对钢球表面造成磨损。夹体的外形做了圆弧过渡处理，没有尖锐的棱角，在设备调试、日常操作过程中不会划伤操作人员，整体的轮廓尺寸紧凑，夹持状态下整体外轮廓不会超出安装座过多，适合在安装空间局促的小型设备、密集排布的管路上使用。

　　从安装边界来看，夹体下开口的夹持范围覆盖常规的10-16mm直径圆杆，开口的深度足够保证夹持时的接触长度，即使在设备存在小幅振动的工况下，也不会出现夹体松脱的情况。适配的钢球尺寸严格匹配1英寸规格，夹持型腔的深度经过计算，钢球装入后露出的高度满足常规球铰连接、球阀阀芯安装的尺寸要求，顶部旋钮旋紧后的行程预留了足够的压缩量，即使钢球尺寸存在小幅公差，也能通过旋钮的旋入深度调整实现可靠夹紧。整个结构的壁厚经过强度校核，在额定锁紧力矩下不会出现夹体变形、开裂的情况，反复拆装锁紧的疲劳寿命满足日常工业场景的使用需求，不需要频繁更换易损件。在实际选型应用中，这类夹持闸板可以直接替换同规格的传统球夹，不需要改动原有安装基座的尺寸，互换性较强，不管是用于球阀的阀芯定位夹持，还是用于工装夹具的球头锁紧，都能快速适配，减少现场改装的工作量。
