PS-523A微型压电警报器结构设计

　　在工业现场的安全警示体系里，这类微型压电警报器的应用场景覆盖极广，从自动化产线的工位异常提示、设备故障报警，到仓储区域的越界警示、消防系统的声光触发，甚至小型移动设备的状态提醒，都能看到这类器件的身影。不同于大型声光报警器的大功率、广覆盖设计，微型压电警报器的核心定位是小空间内的精准提示，不需要覆盖数百米的范围，只需要在半径数米到十数米的作业区域内，让操作人员清晰捕捉到警示信号，同时不会因为音量过大造成相邻工位的干扰。

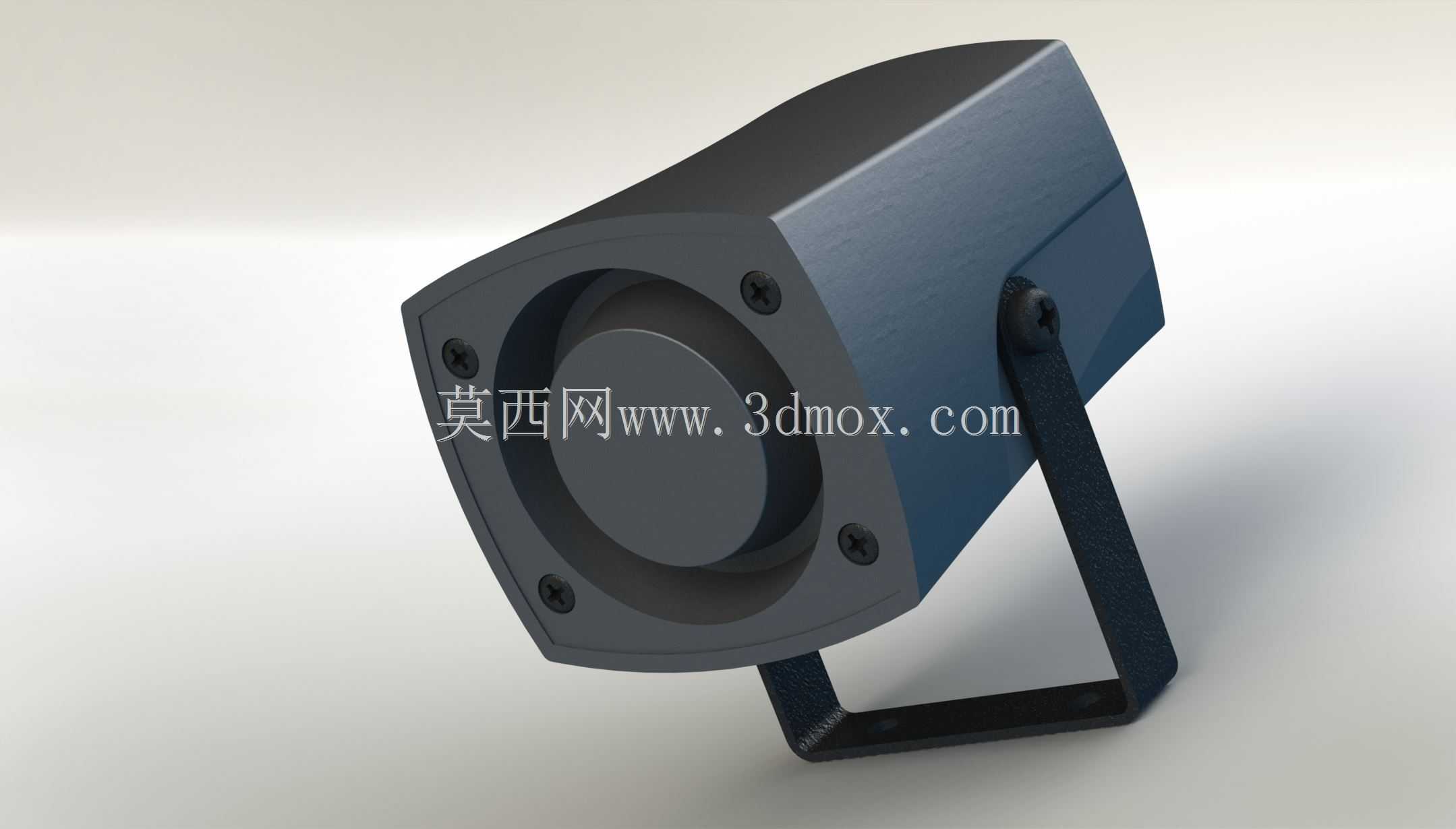

　　从实际使用的功能特性来看，这款压电警报器采用压电陶瓷作为发声核心，相比传统电磁式蜂鸣器，它的功耗更低，在直流供电的场景下，持续工作的电流可以控制在毫安级别，适配绝大多数工业控制板卡的输出端口，不需要额外加装驱动继电器，直接通过PLC或者单片机的IO口就能驱动触发。发声频率集中在人耳敏感度最高的2-4kHz区间，即使在车间有背景设备噪音的环境下，也能快速被识别，不会被常规的设备运转声掩盖。外壳采用的是斜面出声设计，出声面带有一定的倾斜角度，配合配套的U型安装支架，可以在安装完成后调整俯仰角度，让出声方向对准操作人员的常规活动区域，避免因为安装位置的遮挡导致声音衰减。

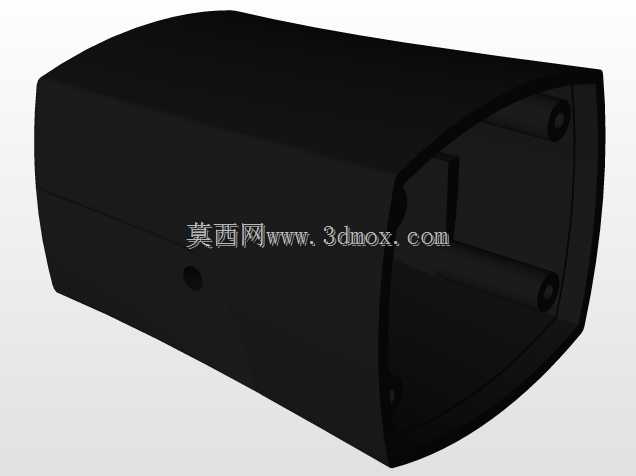

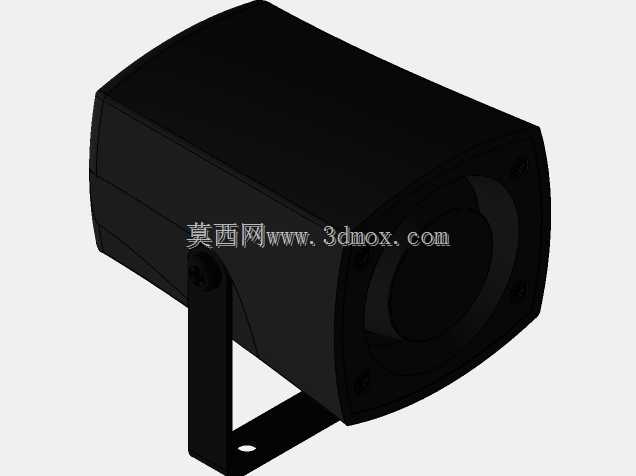

　　在结构设计的思路上，这款产品优先考虑的是安装适配性和环境耐受性。外壳主体采用方形切角的造型，四个角位预留了沉头安装孔，既可以通过支架进行壁挂、侧装，也可以直接拆除支架，通过四个角的螺丝孔直接固定在设备面板或者机架平面上，适配不同的安装空间。出声面的格栅做了内凹设计，外部的灰尘、飞溅的切削液不会直接落到内部的压电振膜上，在普通工业车间的环境下不需要额外加装防护外罩，就能满足IP54左右的防护等级，减少后期的维护清理工作量。内部的压电振膜通过橡胶圈压合固定在外壳前盖和主体之间，既起到密封作用，也能缓冲设备运行时的振动，避免因为外部振动导致振膜移位或者出现异响。接线端设置在壳体的后侧，采用隐藏式的接线仓设计，接线完成后可以通过后盖遮挡，避免线缆裸露被剐蹭拉扯，也能防止接线端子积灰短路。

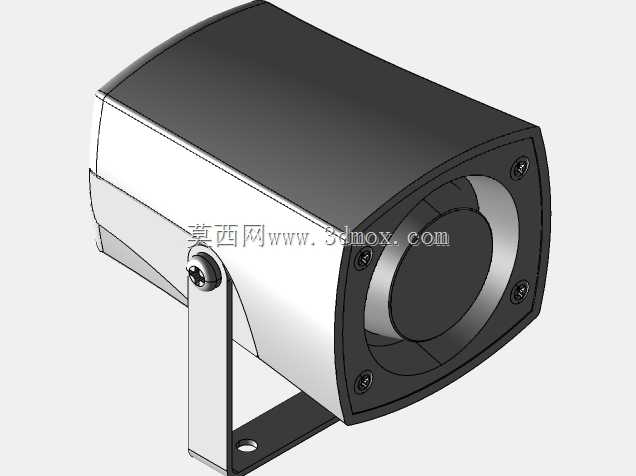

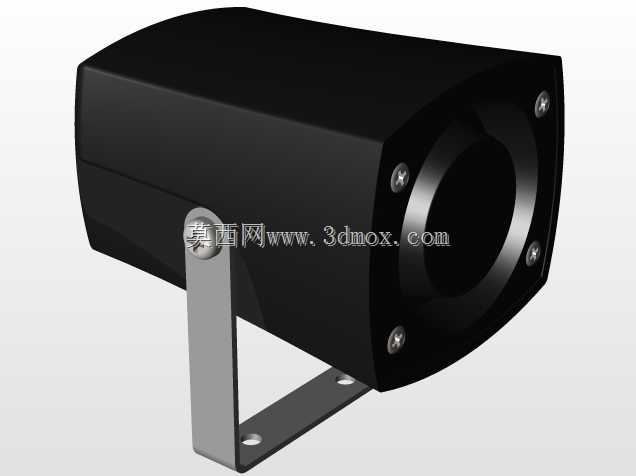

　　从外形尺寸和安装边界来看，这款警报器的主体外形接近小型方盒，整体厚度控制在较薄的区间，不会在设备面板上突出过多，即使安装在小型操作盒、手持设备的外壳上，也不会因为体积过大影响操作。配套的U型支架采用弯折成型的金属件，两个支臂上的固定螺丝带有阻尼，调整角度后可以直接锁死，不需要额外的锁紧螺母，现场安装调整的时候只需要一把螺丝刀就能完成角度固定，安装效率更高。支架的底部预留了两个长条形安装孔，可以适配不同孔距的安装位，即使现场的安装底板孔位存在一定的加工误差，也能通过长孔进行微调，不需要重新打孔。出声面的有效直径占据了前盖的大部分面积，保证声音的扩散角度足够，在支架调整的俯仰角度范围内，声音的衰减量控制在3dB以内，不会因为角度偏转导致提示音量明显下降。

　　在实际选型适配的时候，需要注意这类压电警报器的安装面要尽量避开共振明显的薄板位置，如果安装在厚度不足1mm的钣金面板上，长时间的发声振动可能会导致钣金出现共振杂音，这时候可以在安装面和警报器底座之间加装一层薄橡胶垫，既可以隔振，也能提升密封效果。如果是在户外场景使用，还可以在出声面的格栅内侧加装一层防水透气膜，避免雨水顺着格栅缝隙进入内部，同时不会影响声音的传出。这款产品的外部结构只还原了外部装配细节，所有的安装孔位、支架配合尺寸、外形轮廓都和实物一致，在做设备整体装配的时候，可以直接导入进行干涉检查，提前确认安装空间是否足够，接线位置是否和周边部件存在冲突，避免后期加工装配的时候出现位置干涉的问题。
