RAM-B-238U菱形球头安装固定基座

　　在户外车载设备挂载、工业现场手持终端固定、农机作业显示终端安装这类需要频繁调整设备角度的场景里，这类带1英寸标准球头的菱形安装基座是非常常用的连接构件。不同于常规的平面固定式支架，这类球头结构的基座核心作用是作为整套挂载系统的固定端，为后续的球头连杆、设备夹爪提供统一的连接基准，让整套挂载结构可以在任意角度锁紧，满足不同操作人员的视角需求，也能抵消设备运行过程中产生的小幅振动，避免连接部位出现应力集中断裂的问题。

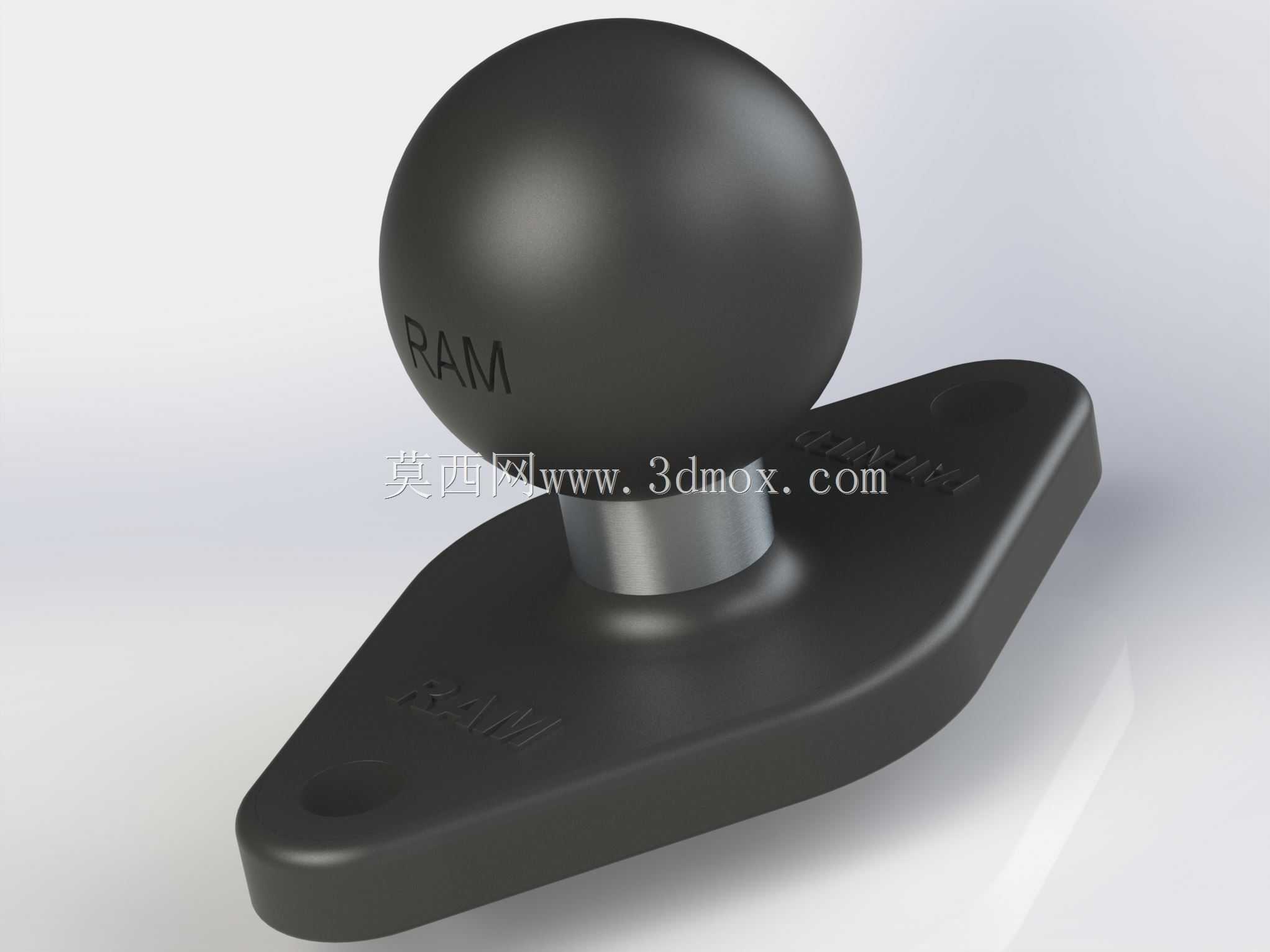

　　从实际使用的工况来看，这类基座大多采用高强度复合材质一体成型，底座部分做了菱形的轮廓设计，两个安装孔分别布置在菱形的两个对角位置，安装时可以通过两颗螺栓直接固定在平面安装面上，2.43英寸×1.31英寸的底座轮廓尺寸，既保证了安装后底座和安装面有足够的接触面积，分散挂载设备带来的倾覆力矩，又不会占用过多的安装空间，即使是在狭窄的设备舱、车辆仪表台边角位置也能顺利完成固定。底座上的安装孔做了沉台设计，螺栓锁紧后螺帽不会突出底座表面，避免后续安装其他部件时出现干涉，也能减少安装后突出部位剐蹭操作人员的风险。

　　球头部分采用标准1英寸尺寸设计，这是行业内通用的球头挂载标准尺寸，可以和同规格的球头夹臂、万向调节组件直接适配，不需要额外做转接结构，降低了整套挂载系统的配件选型成本。球头和底座之间的连接柱做了过渡圆弧处理，避免直角位置出现应力集中，在承受大负载挂载或者长期振动工况下，连接部位不会因为应力疲劳出现断裂。球头表面做了哑光磨砂处理，和夹臂的橡胶阻尼垫接触时可以提供足够的摩擦力，当夹臂锁紧后，球头不会出现打滑移位的问题，即使在车辆行驶、设备运行产生的持续振动下，也能保持预设的设备角度，不会出现低头、偏移的情况。

　　在做这类零件的结构设计时，首先要考虑的是安装边界的兼容性，菱形底座的轮廓设计相比方形底座，在斜向安装时可以更好的适配安装面的空间，两个安装孔的中心距经过反复校核，既保证了螺栓安装时有足够的操作空间，不会出现扳手无法伸入的问题，又能让螺栓锁紧后的压紧力均匀分布在整个底座面上，不会因为压紧点距离过近导致底座受力不均出现翘起。球头的圆度公差需要控制在合理范围内，圆度误差过大会导致夹臂锁紧后出现点接触，不仅锁紧力不足，长期使用还会磨损球头表面，降低连接结构的使用寿命；球头和连接柱的同轴度也需要严格控制，避免装配后球头出现偏斜，导致调节角度范围达不到设计要求。

　　从实际选型的角度来看，这类基座适合挂载中小重量的电子设备、小型传感器、显示终端等部件，安装时需要注意安装面的平面度，如果安装面存在明显的凹凸，需要加装垫片调整，避免底座锁紧后出现变形，导致球头垂直度出现偏差。在户外使用场景下，底座材质本身的耐候性可以适应高低温、雨水、粉尘等复杂工况，不会因为长期户外使用出现材质脆化、锈蚀的问题，相比金属材质的同类基座，复合材质的重量更轻，不会给安装面带来额外的负重负担，同时本身的阻尼特性可以更好的吸收振动能量，保护挂载的精密电子设备不受振动损伤。

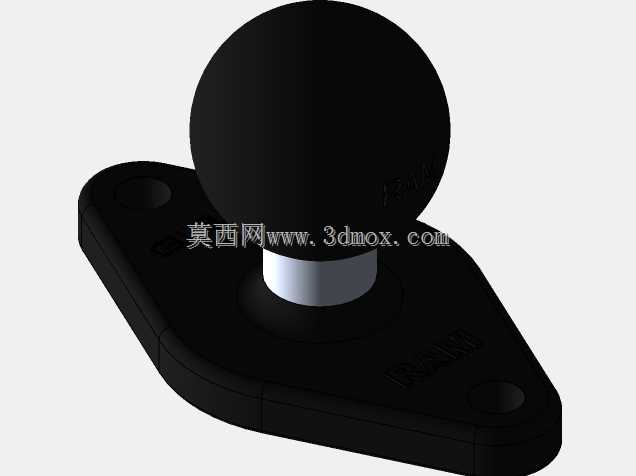

　　在三维建模过程中，这类零件的建模重点在于球头部分的曲面连续性，以及底座和连接柱过渡位置的圆角处理，建模时需要保证球头的球面光滑无棱角，和夹臂配合时可以实现全角度的顺畅调节，不会出现卡顿。底座背面可以根据实际使用需求做浅槽的防滑纹路设计，安装时可以增加和安装面之间的摩擦力，进一步提升固定后的稳定性，避免长期使用后底座出现移位。整个零件的壁厚设计保持均匀，避免注塑成型时出现缩痕、气泡等缺陷，保证零件成品的结构强度一致，不会出现局部强度不足的问题。
