庞巴迪喷气式飞机前轮刹车伺服阀结构

　　在民用喷气式支线飞机的起落架液压控制系统中，前轮刹车伺服阀是承担制动压力精准调控的核心液压元件，直接关系到飞机地面滑行、转弯减速以及着陆滑跑阶段的制动安全性与操控平顺性。这款适配庞巴迪喷气式飞机前轮的伺服阀，建模阶段完全依托实物逆向测绘完成，所有外形尺寸均通过数字卡尺对实物进行多点测量后拟合，考虑到测绘过程中的公差累积与实物使用磨损，尺寸均保留合理近似值，能够满足外部装配干涉校验、起落架系统布局仿真、维护培训教具开发等场景的使用需求，无需承担内部精密阀芯、弹簧、密封件等核心功能组件的细节建模工作。

　　从实际装机的功能逻辑来看，该伺服阀接入飞机前起落架的液压供压回路与刹车指令回路，接收飞控系统或脚蹬输入的刹车压力指令后，通过内部先导级的流量调控，输出与指令信号线性对应的制动压力到前轮刹车作动筒，实现不同减速率下的刹车力匹配，同时在飞机前轮转弯差动制动过程中，可快速响应左右轮的压力差调节需求，避免前轮出现拖胎、抱死或者制动响应滞后的问题。建模过程中特意省略了用于将阀块主体与安装基座连接的4个较大内六角头螺钉锁线结构，以及阀组侧面的电气插头细节，这部分结构属于附属安装件与外接接口，在进行外部装配匹配时可根据实际装机的线束走向、安装空间灵活调整，不会影响阀组主体的安装边界校验。

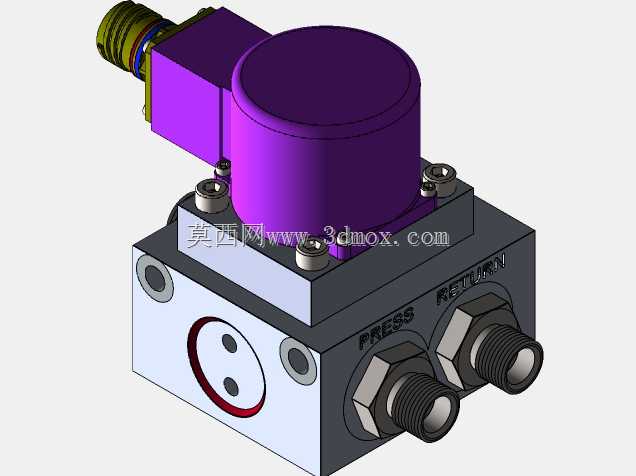

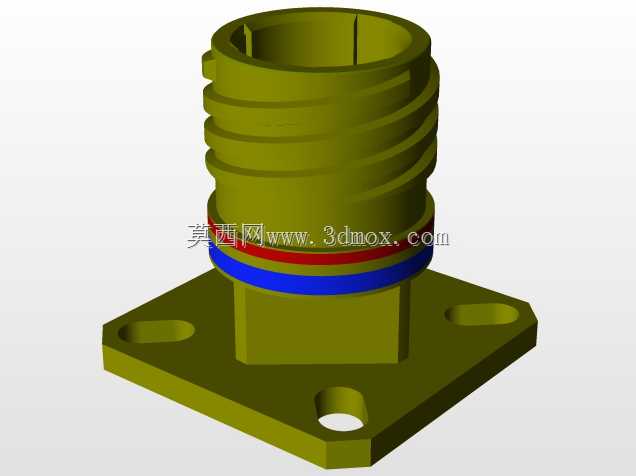

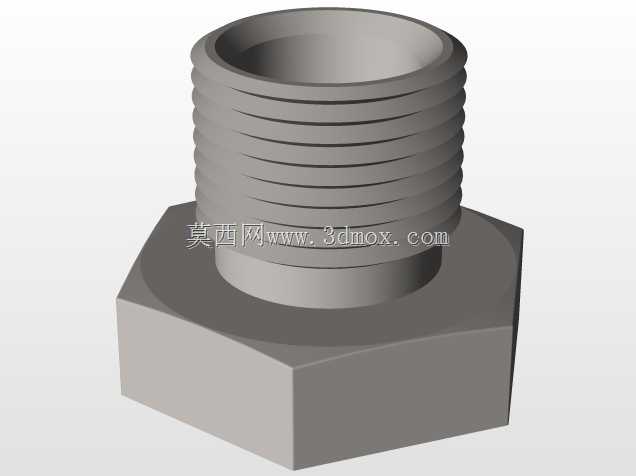

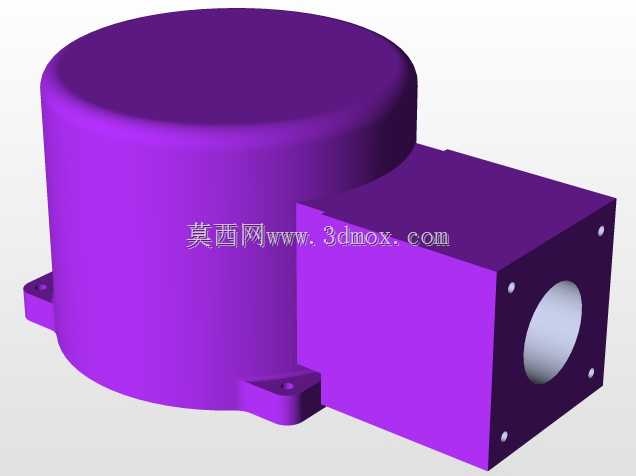

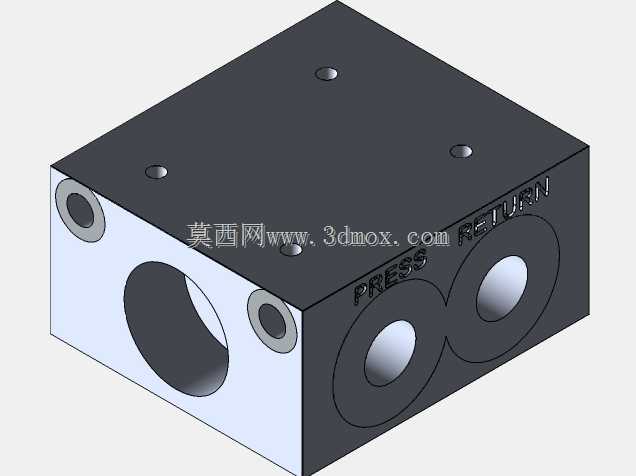

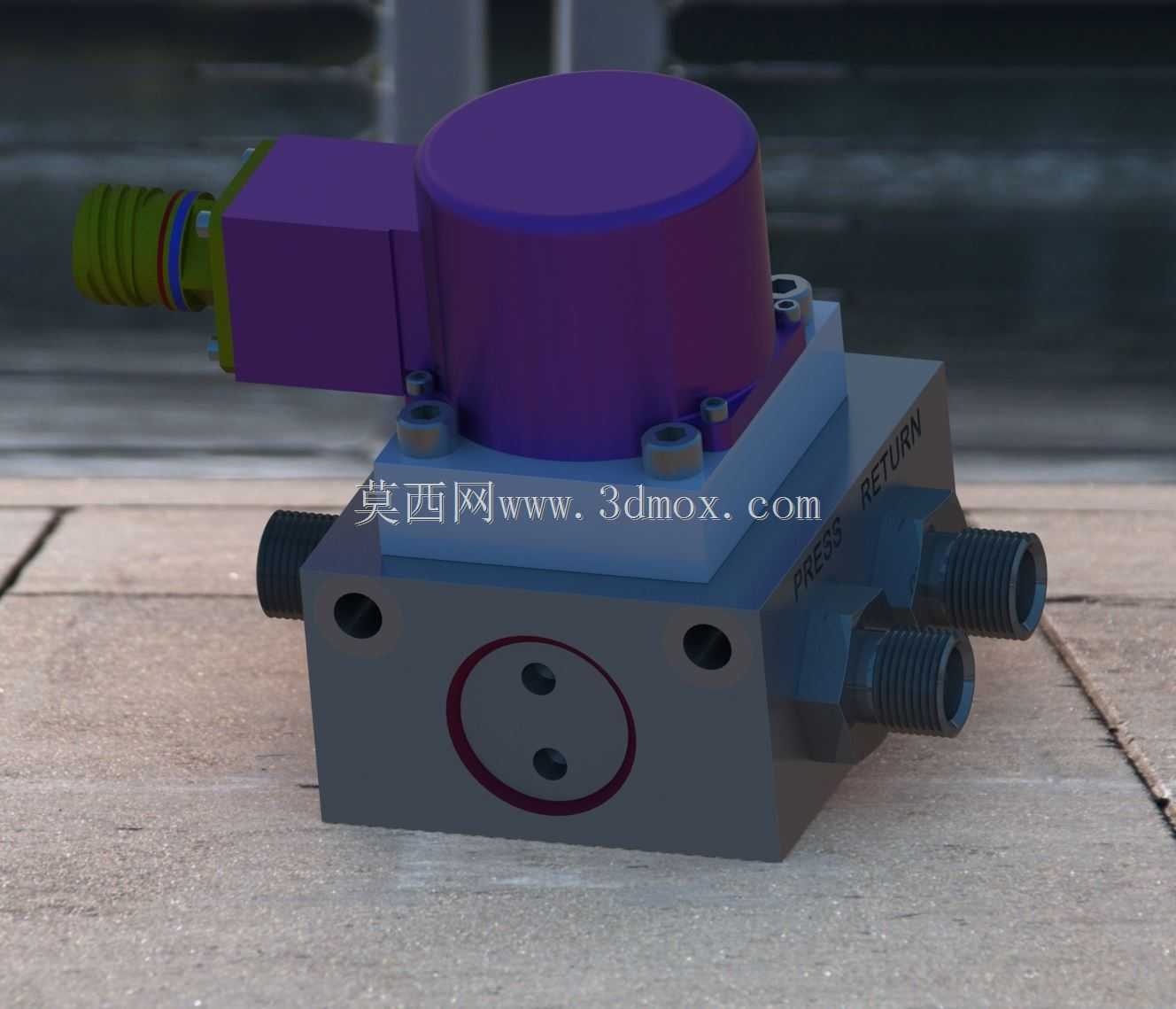

　　观察阀组的外部结构可以发现，主体采用方块式集成阀块设计，底部设置两个定位安装孔，用于将阀组固定在前起落架的安装支架上，安装孔的孔距、孔径均按照实物测绘尺寸还原，能够直接匹配标准安装螺栓的规格选型。阀块侧面设置三个外螺纹油口，分别标注压力输入、回油、刹车输出的接口标识，油口的螺纹规格、伸出长度、相邻油口的中心距均按照实物测量值建模，在进行液压管路布局设计时，可直接参考模型的接口位置预留管路弯曲半径与接头安装空间，避免出现管路与周边起落架结构、轮舱构件发生干涉的问题。阀块上部集成了电磁先导控制组件，紫色包覆的部分是先导阀的电磁驱动壳体与接线端防护结构，左侧伸出的带环纹结构是外接电气接头的安装基座，建模时保留了该部分的最大外轮廓尺寸，能够满足电气线束布线时的空间预留需求。

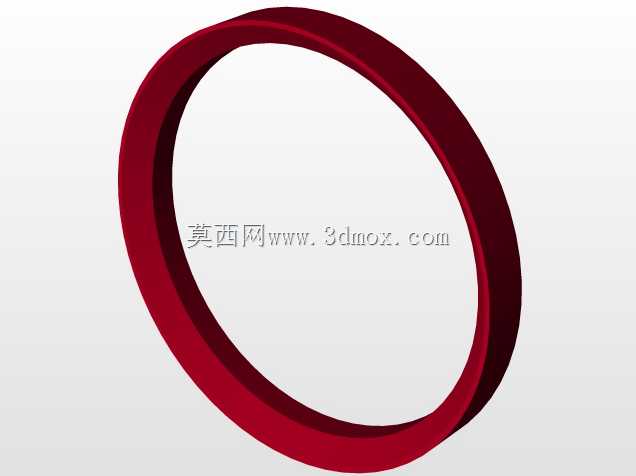

　　在进行飞机起落架系统的整体布局设计时，这类外部轮廓模型的实用性远高于带内部细节的完整模型，一方面整体文件体量更小，在进行大装配体仿真时不会占用过多的系统运算资源，另一方面外部尺寸完全贴合实物实际状态，能够准确还原装机后的空间占位，不会因为内部结构的简化导致外部轮廓出现偏差。需要注意的是，该模型仅还原了阀组的外部装配特征，未包含内部的节流孔、阀芯、反馈弹簧等精密液压组件，不能用于阀组本身的性能仿真、流场分析或者加工制造环节，仅适用于系统级的装配校验、布局展示、维护操作模拟等场景。实际装机过程中，该阀组的安装平面需要与支架安装面保持平行，油口连接时需要按照液压管路的安装规范预留足够的扳手操作空间，电气接头的插拔方向需要避开周边的刚性结构，避免日常维护时无法完成接头拆装操作。阀块侧面的标识凸台在建模时做了简化处理，保留了标识区域的凸台轮廓，未还原具体的字符刻印细节，这部分内容不影响装配与布局设计的精度要求。
