极限运动涵道式双旋翼飞行无人机结构

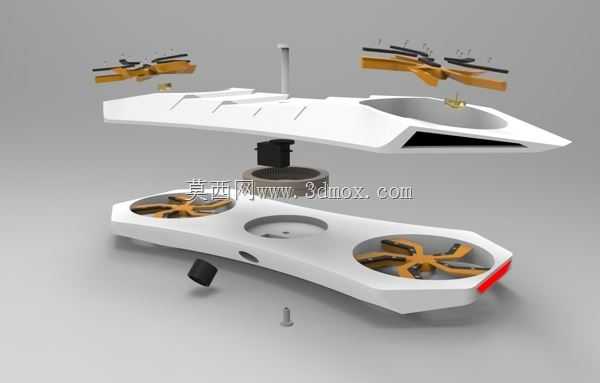

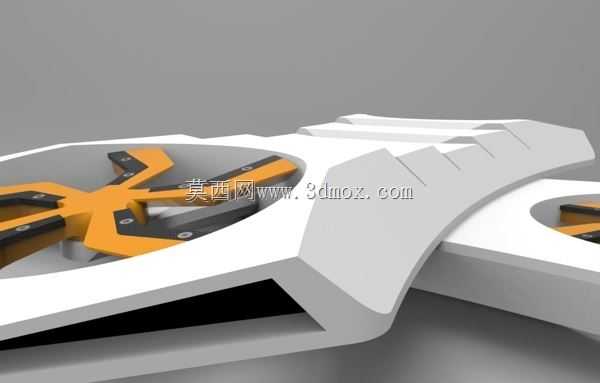

　　这款涵道式双旋翼飞行载具的结构设计，核心瞄准极限运动场景的使用需求，区别于常规航拍类无人机的设计逻辑，整体围绕近地机动、抗冲击、便携操控三个核心方向展开结构布局。从结构拆分来看，整机采用上下分体式壳体设计，上下壳体均为一体化流线型曲面造型，边缘做了大弧度倒角处理，既能够降低低空高速飞行时的空气阻力，也能在极限运动场景下发生擦碰、撞击时，避免尖锐棱角对使用者造成划伤，同时减少壳体受冲击时的应力集中问题。动力单元采用双涵道共轴旋翼布局，两个旋翼分别内嵌在壳体两端的涵道腔体内，旋翼桨叶采用仿生曲面设计，桨叶根部与驱动电机输出轴直接连接，省去了传统多旋翼无人机的外置机臂结构，大幅缩小了整机的横向尺寸，

　　同时涵道壁能够对高速旋转的桨叶形成物理防护，避免极限运动过程中桨叶碰撞外物造成损坏，也能防止桨叶接触使用者造成伤害。从安装边界来看，整机的动力模块、飞控模块、电池模块全部集成在上下壳体合围形成的内部腔体中，驱动电机通过定位柱固定在下壳体的安装凸台上，电机与壳体接触面设置有减震缓冲垫，能够抵消旋翼高速旋转产生的高频振动，避免振动传递到飞控传感器影响飞行姿态解算精度。电池仓设置在两个涵道腔体之间的中部位置，重心落在整机几何中心的垂直线上，能够保证飞行过程中姿态调整的响应速度，避免重心偏移带来的额外动力损耗。尾部设置有独立的状态指示结构，采用嵌入式安装方式与壳体尾部曲面完全贴合，飞行过程中能够通过灯光变化提示飞行状态、电量余量，

　　方便极限运动使用者在高速移动过程中快速识别设备状态。整机的上下壳体通过周向布置的卡扣与隐藏式螺丝连接，既能够保证壳体连接的结构强度，也能避免外置连接件破坏整机的气动外形，日常维护时仅需拆开对应位置的卡扣即可更换内部电池、检修动力模块，无需完全拆解整机。从实际使用场景出发，这款飞行器的结构设计充分考虑了极限运动场景下的复杂使用环境，涵道结构相比外置旋翼的无人机，在穿越狭窄空间、贴近障碍物飞行时的容错率更高，不会出现外置机臂、桨叶碰撞障碍物导致炸机的问题；一体化壳体的结构强度更高，能够承受极限运动过程中常见的跌落、擦碰冲击，不会出现常规无人机机臂断裂、桨叶碎裂的问题。飞控模块的安装位置设置在整机重心处的减震平台上，能够在大机动动作、

　　剧烈振动的工况下保持姿态数据采集的准确性，支持大角度俯仰、横滚等极限飞行动作，满足极限运动场景下的花式飞行、跟拍、特技动作需求。整机的外形尺寸控制在单手握持的范围内，壳体表面做了哑光防滑处理，使用者在穿戴运动装备的情况下也能够单手完成起降、收纳操作，适配户外运动场景下的便携使用需求。结构设计过程中针对涵道的气动效率做了多次优化，涵道内壁采用光滑曲面过渡，旋翼与涵道壁的间隙控制在合理范围内，既能够避免旋翼旋转时与涵道壁发生剐蹭，也能充分利用涵道效应提升旋翼的升力效率，在相同电池容量下获得更长的续航时间，同时降低旋翼旋转产生的气动噪音，避免户外运动时过大的噪音影响使用体验。
