带夜间照明功能的三旋翼无人机结构设计

　　这款三旋翼飞行器的结构设计，核心围绕夜间低空作业场景的实际需求展开，区别于常规航拍无人机的通用化布局，在动力排布、功能拓展、结构防护上做了针对性的适配调整。从实际应用场景来看，这类带前置照明模组的三旋翼设备，可覆盖夜间户外搜救、林区夜间巡护、狭小空间夜间巡检、夜间户外赛事跟拍记录等多个场景，相比手持照明设备，它能突破地面视角限制，将照明光源送至数米至数十米的高空位置，配合旋翼提供的灵活悬停能力，可实现固定区域的持续补光，也能跟随作业人员的移动轨迹同步调整照明位置，解决地面照明存在的遮挡、照射范围有限、高处区域无法覆盖的问题。

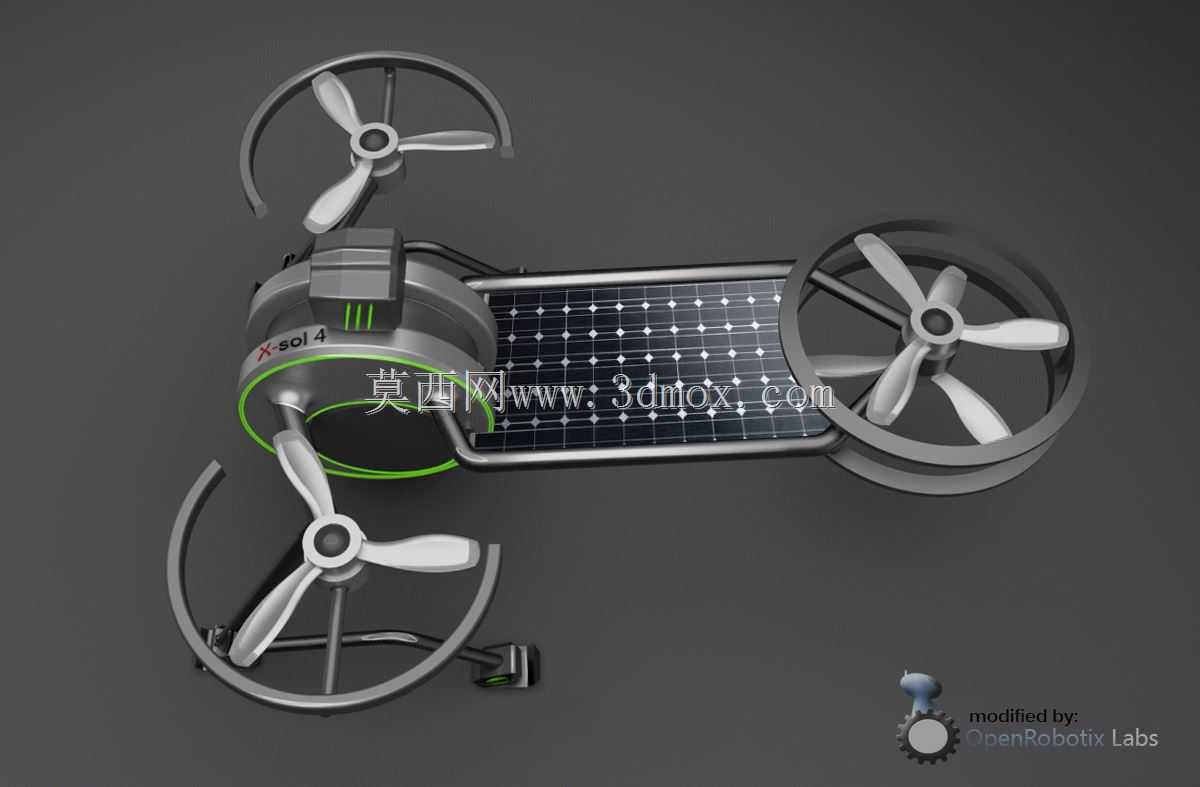

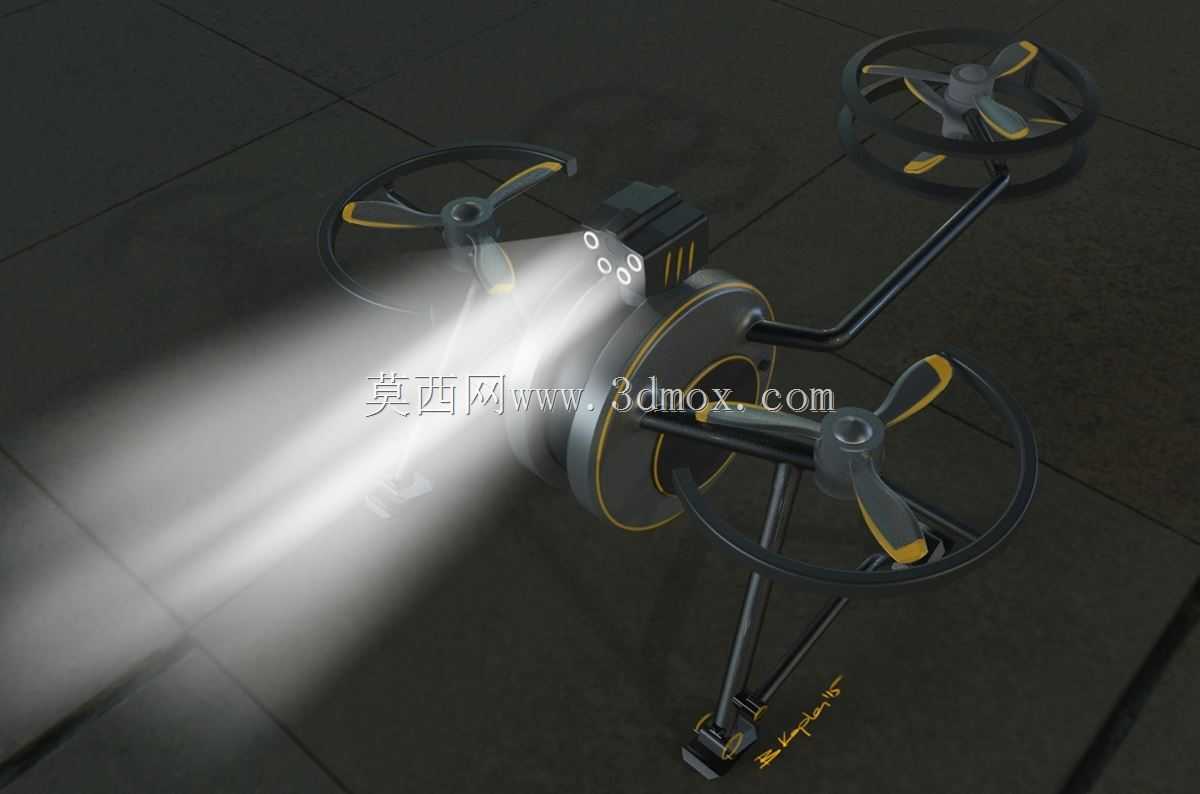

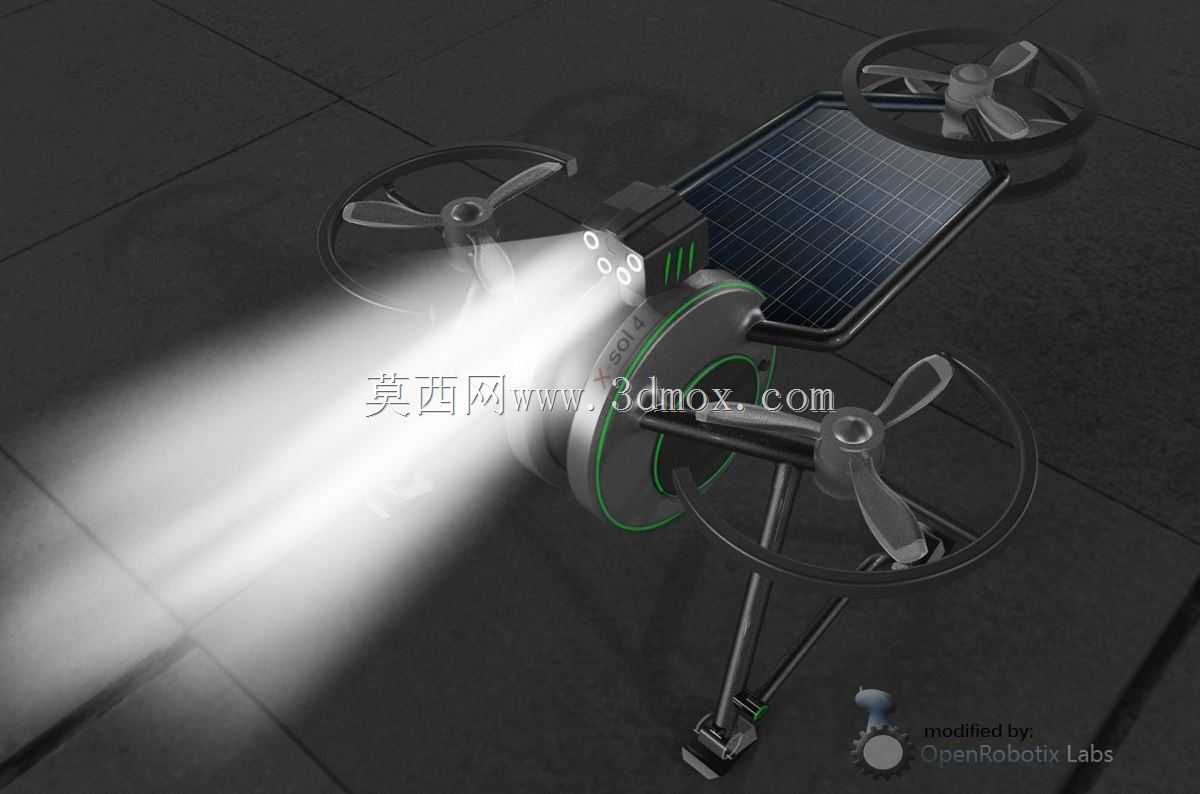

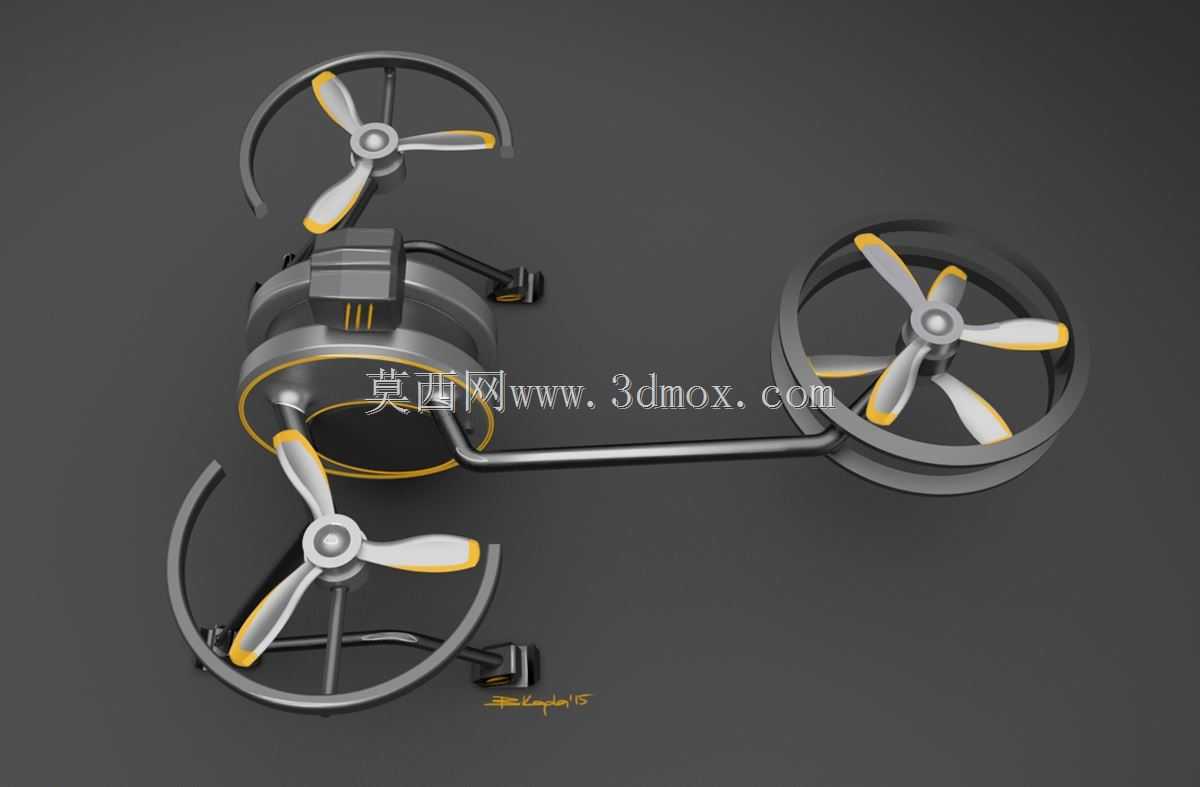

　　在功能特性设计上，三个旋翼采用120度夹角的等边三角排布，相比常见的四旋翼布局，减少了一套动力组件的重量负载，同时保留了足够的姿态调整冗余，每个旋翼外围都设置了一体式环形防护圈，防护圈与机臂采用一体化注塑成型的连接结构，避免了额外加装防护件带来的连接松动风险，在低空近距离作业、靠近建筑物或树木飞行时，防护圈可以直接阻隔旋翼与障碍物的接触，降低桨叶打桨损坏的概率，也能避免高速旋转的桨叶误伤周边人员。前置的照明模组并非简单的外挂配件，而是直接集成在机身前端的载荷舱位置，照明模组的供电线路从机臂内部的走线槽穿过，直接连接机身内置的电源模块，避免了外露线路在飞行过程中被气流吹动剐蹭桨叶，也减少了线路老化破损的风险；照明模组的照射角度可通过机身内置的舵机实现俯仰方向0到45度的调整，无需调整整机飞行姿态就能改变照明区域，在悬停状态下即可完成不同高度、不同距离区域的照明覆盖。

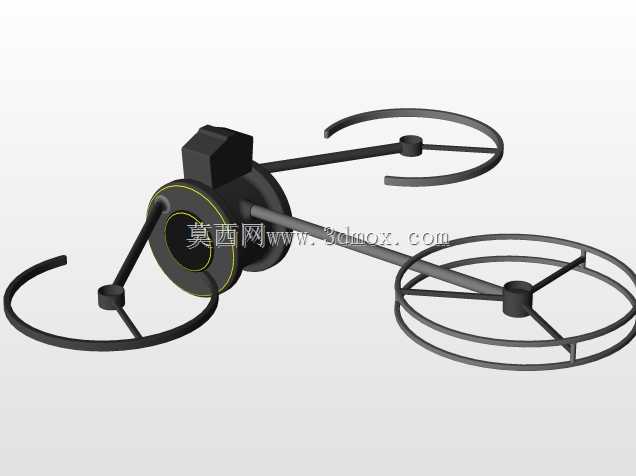

　　设计思路上，这款飞行器没有追求极致的轻量化，而是在结构强度和功能拓展之间做了平衡，机臂采用碳纤维复合管材作为主体支撑，外部包裹ABS工程塑料的整流外壳，既保证了机臂的抗扭强度，在发生轻微碰撞时不会轻易变形断裂，也能通过整流外壳降低飞行过程中的风阻，减少动力损耗。机身主体的中心舱段采用分层设计，上层放置飞控板、气压计、GPS模块等导航控制组件，中层放置电源模块与照明模组的驱动电路板，下层预留了拓展安装位，可根据不同作业需求更换热成像模块、喊话模块等其他载荷，不需要重新开模修改机身结构，提升了整机的场景适配能力。起落架采用弹性金属丝弯制成型的三脚支撑结构，三个支撑脚的落点刚好对应三个旋翼的正下方位置，降落时的冲击力可以通过支撑脚直接传导至机臂连接位置，避免中心舱段直接承受落地冲击，支撑脚底部套有橡胶防滑套，在不平整的碎石地面、倾斜的屋顶表面降落时也能保持稳定，不会轻易侧翻。

　　从外形尺寸与安装边界来看，整机旋翼展开后的最大外接圆直径控制在350毫米以内，属于小型便携类飞行器，单个机臂的长度为120毫米，环形防护圈的外径为100毫米，机身中心舱段的直径为80毫米，整体收纳时可将机臂沿中心转轴向内折叠，折叠后的整体尺寸不超过150毫米见方，可直接放入普通双肩包的侧袋中携带，不需要额外配备专用的收纳箱。照明模组的安装位置突出机身前端30毫米，照射角度调整时不会与前方的旋翼产生运动干涉，模组的最大散热功率为5瓦，连续长时间开启时，热量可通过机身前端的金属散热片直接传导至外部气流中，不会出现积热导致的灯珠光衰问题。旋翼与机臂的连接位置采用快拆结构，不需要额外工具即可完成桨叶的更换，在户外作业时如果出现桨叶损坏，可在一分钟内完成备件更换，快速恢复作业能力。整机的重心设计严格控制在三个旋翼围成的三角形几何中心位置，即使挂载额外的小型载荷，重心偏移量也不会超过5毫米，保证飞行过程中的姿态稳定性，不会出现偏航、悬停漂移的问题。在实际作业测试中，这款三旋翼飞行器在夜间3级风的环境下，可在20米高度稳定悬停，前置照明模组的有效照射距离可达50米，覆盖半径15米的地面区域，完全满足常规夜间户外作业的照明需求，同时三旋翼的动力布局相比同尺寸四旋翼飞行器，续航时间可提升15%左右，在同等电池容量下能支持更长时间的连续作业。
