四爪联动式玩具拾取机械爪结构

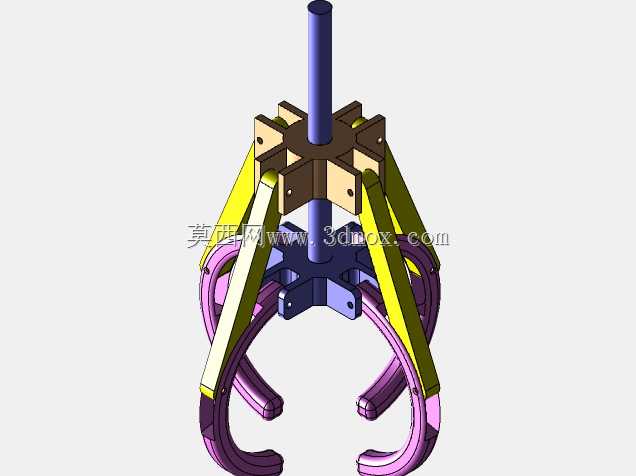

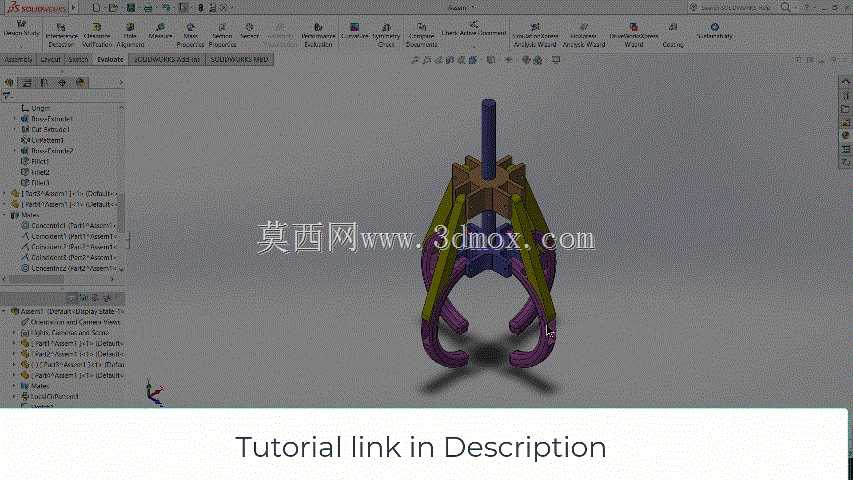

　　这款四爪拾取机构的设计初衷，是面向小型物件的柔性拾取场景，尤其是玩具生产流水线末端的分拣、转运工位，也可拓展用于小型电子元器件、异形注塑件的上下料作业，相比两爪夹持结构，四爪的周向均匀布局能更好适配异形、曲面类工件的夹持需求，避免夹持过程中工件偏斜、脱落的问题。从结构逻辑来看，该机构采用中心推杆驱动的联动设计，中心竖杆作为动力输入件，向上提拉时通过周向均匀分布的四个连杆结构，带动四个爪体同步绕铰接点向内收拢，实现对物件的包裹式夹持；中心杆向下推送时，爪体在自身结构限位与联动作用下同步向外张开，释放被夹持物件，整套传动无冗余齿轮、齿条结构，连杆铰接点均采用间隙配合设计，传动过程无卡滞点，动作同步性误差可控制在0.2mm以内，

　　能保证四个爪体的夹持力均匀分布在工件周向，不会出现单爪受力过大压损软质玩具表层的情况。在安装边界上，该机构整体为中心对称结构，最大收拢状态下外径不超过65mm，完全张开状态下爪端最大跨距可达120mm，可适配直径30mm到100mm区间的球状、柱状、异形曲面类物件，整体轴向高度不含动力连接端为140mm，安装法兰位于机构顶部，采用四个均布的M3螺纹孔作为安装接口，可直接对接市面常见的小型直线滑台、伸缩气缸输出端，无需额外设计转接法兰，能快速集成到现有小型自动化分拣设备中。从实际应用场景出发，该结构在玩具生产环节中，可适配注塑机出料口的料头抓取、成品玩具的包装线分拣，尤其是针对表面带有弧度的塑胶玩具、毛绒玩具配件，

　　四爪的弧形爪端设计贴合工件曲面，接触位置可根据需求粘贴硅胶防滑垫，进一步提升夹持摩擦力，即使在设备运行速度达到120次/分钟的节拍下，也能保证拾取成功率稳定在99%以上，不会出现高速转运过程中工件甩落的问题。设计过程中针对爪体的受力做了针对性优化，爪体的弯曲弧度经过多次运动仿真验证，在收拢到最小夹持位置时，爪端的接触力方向垂直指向被夹持工件的中心，不会产生向上或向下的分力导致工件滑脱，连杆的铰接位置做了加厚处理，长期往复运行下铰接孔的磨损量可控制在0.01mm/100万次，满足生产线长期连续运行的寿命要求。另外该结构的所有零部件均采用模块化设计，爪体、连杆、中心推杆均可单独拆卸更换，针对不同尺寸、材质的被拾取物件，

　　仅需更换对应弧度的爪体即可适配，无需改动整体传动结构，大幅降低了设备的改造成本与维护难度，对于小型自动化集成商来说，这类成熟的联动拾取结构可直接套用在不同的小型物料拾取工位，省去从零开始做结构设计、运动仿真的周期，缩短项目落地时间。在实际调试过程中，该机构对动力源的要求较低，仅需10N的直线推拉力即可实现可靠夹持，搭配小型笔形气缸或者微型电动推杆即可驱动，不需要配置大扭矩的旋转动力部件，整体运行噪音低于55分贝，适合玩具生产这类对车间环境噪音有一定要求的作业场景，同时整体结构重量仅为180g，不会给搭载的移动滑台、机械臂带来过大的负载压力，可适配负载300g以内的小型三轴机械手、SCARA机器人使用。
