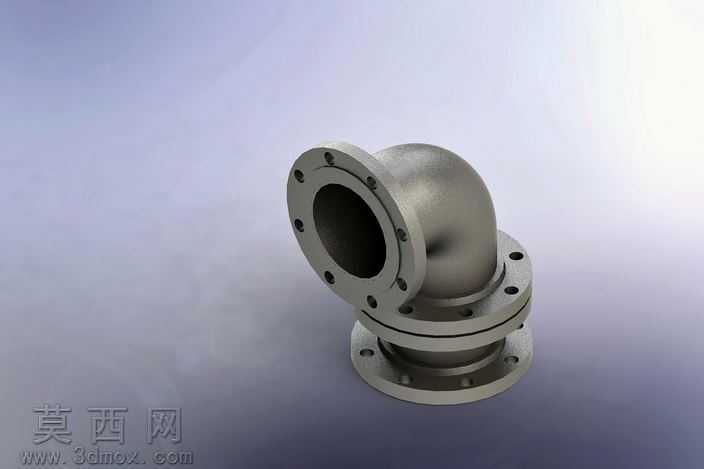

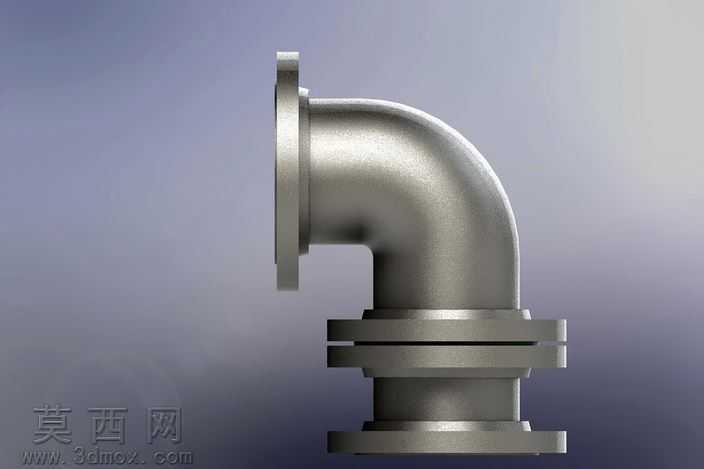

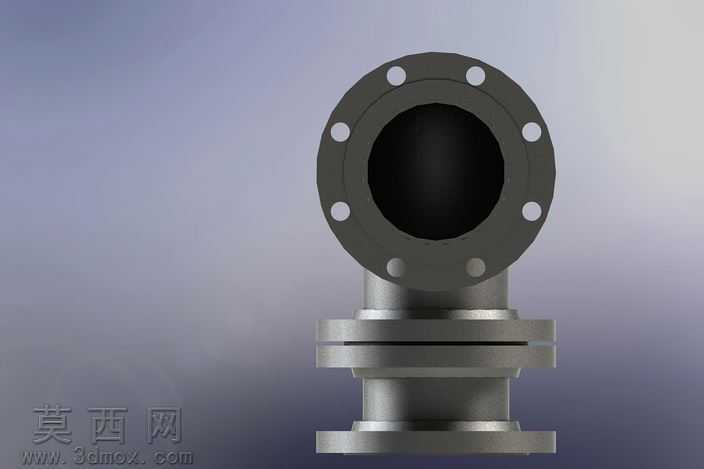

6英寸90度弯管带法兰连接结构

本作品为6英寸规格90度弯管法兰连接结构的三维建模成果，建模过程依托主流三维设计软件完成，整体遵循工业管道连接的通用设计规范，还原了法兰弯管的真实结构特征。建模阶段首先梳理管路转向的核心需求，确定90度弯管的曲率半径符合流体输送的阻力要求，避免管路转角处出现过大的流阻影响介质传输效率；弯管主体采用等径壁厚设计，保证管路整体承压能力均匀一致，两端及中间对接位置的法兰结构严格参照对应压力等级的法兰尺寸规范进行绘制，法兰盘上的螺栓孔位采用圆周阵列方式均匀排布，孔位间距、孔径大小、法兰盘厚度以及密封面的凸起结构都做了精准还原，确保对接安装时的密封性能与连接强度。材质渲染阶段选用工业常用的铸钢金属材质，调整材质的金属度、粗糙度参数还原金属管件的哑光磨砂质感，同时添加细微的表面纹理模拟实际铸件的表面肌理，搭配柔和的环境光影效果，让模型呈现出真实工业金属件的视觉质感，法兰对接处的缝隙、螺栓安装位的细节都做了精细化处理，清晰展现法兰连接的装配逻辑。结构设计上充分考虑管路安装的实用性，弯管转角处做了平滑过渡处理，避免直角转角带来的应力集中问题，法兰与弯管主体的连接位置做了加厚过渡处理，提升连接部位的结构强度，中间对接法兰的结构设计支持两段管路的快速拆装，方便后期管路维护与部件更换。整体建模过程严格遵循机械设计的尺寸精度要求，各部件的配合间隙符合实际装配公差，既可以作为管路设计的参考模型，也可用于教学演示、产品展示等场景，完整还原了工业法兰弯管的结构特点与工业属性。
