落地式7kW交流电动汽车充电桩结构设计

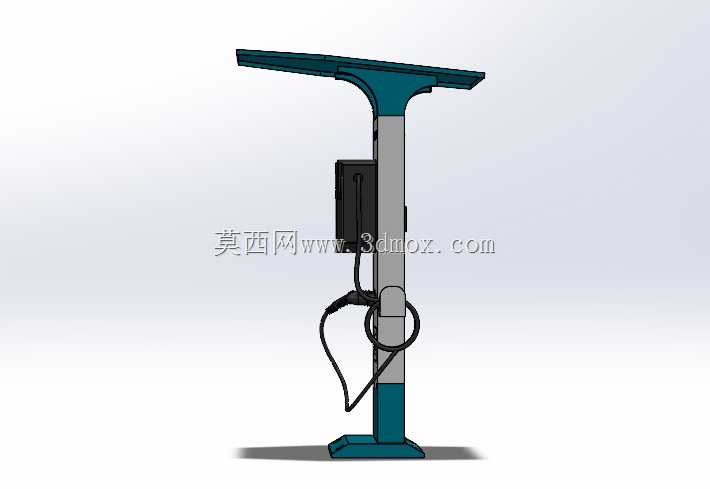

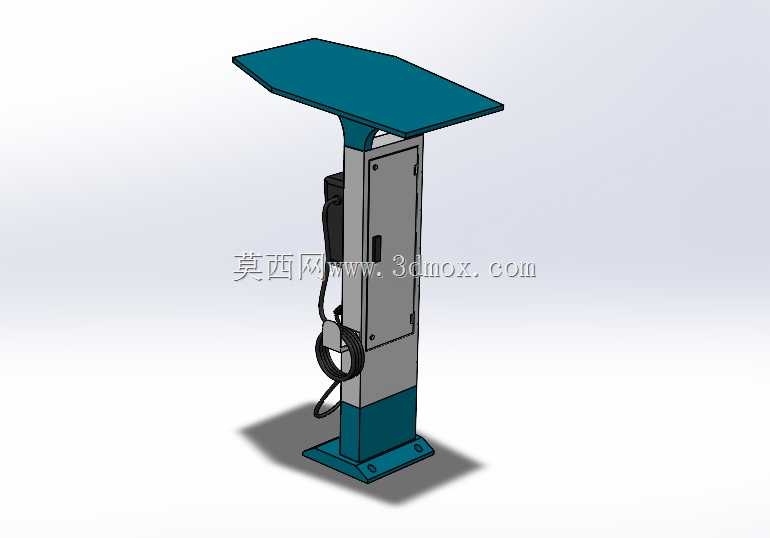

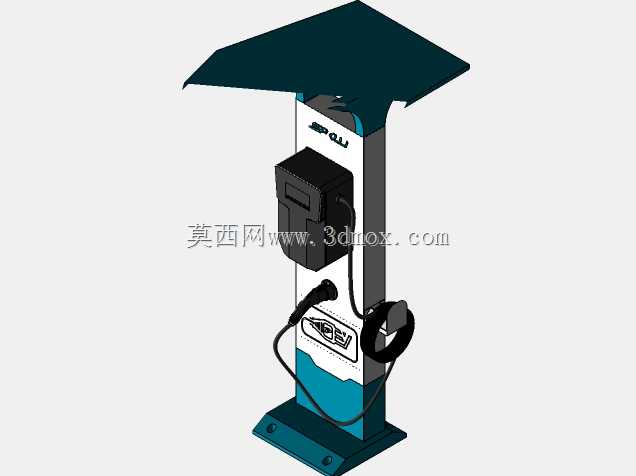

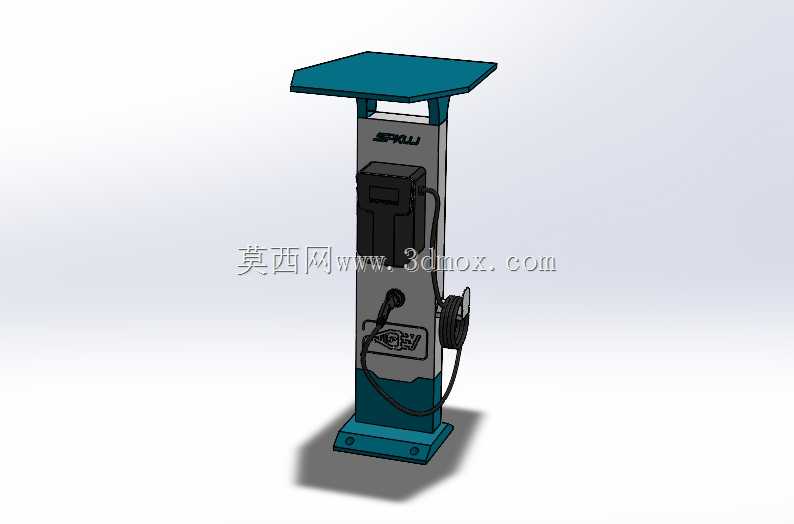

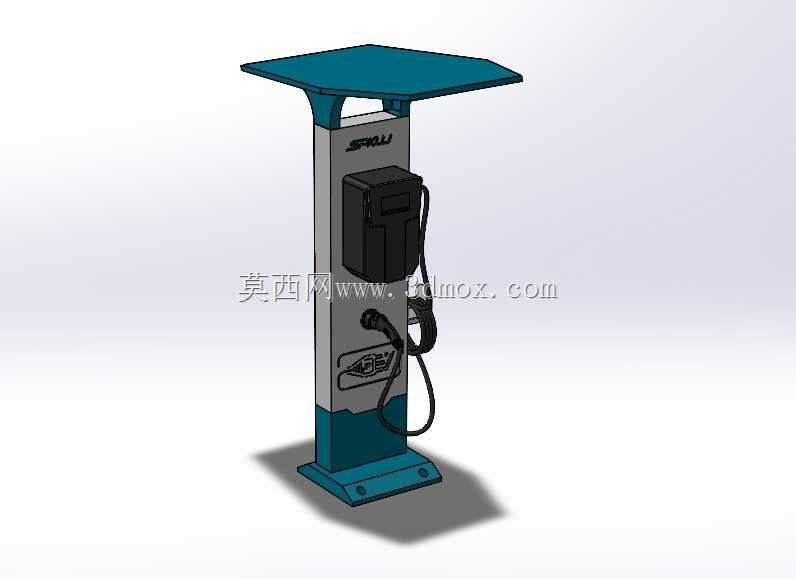

　　这款7kW交流充电设备主要面向民用新能源乘用车补能场景，常见于居民小区地下车库、商业综合体地面停车场、企事业单位内部车位等慢充点位，适配绝大多数符合国标交流充电接口的乘用电动汽车，作为日常通勤车辆的常规补能载体，相比直流快充桩对电网负荷要求更低，安装部署门槛更小，适合车位固定、停车时长较长的使用场景。从结构设计来看，整体采用立式落地安装形态，底座预留膨胀螺栓安装孔位，可直接固定于硬化混凝土地面，安装时需保证底座与地面贴合度，避免长期使用出现倾斜晃动，桩体主体高度适配成人站立操作的人机工程高度，顶部设置外伸式遮雨檐结构，可在露天安装场景下减少雨水直接冲刷操作面板与充电枪插接口，降低户外使用的防水防护压力。桩体正面集成充电枪挂放位、

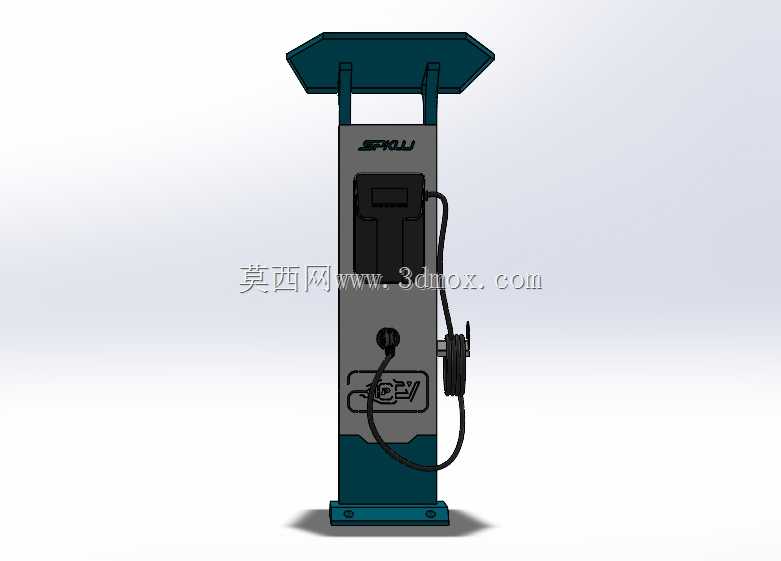

　　线缆收纳结构，充电线缆可环绕收纳于桩体侧方的绕线位，避免线缆拖地造成磨损、绊倒过往人员，操作区域的高度设置无需用户过度弯腰或抬手即可完成插枪、刷卡等操作，符合公共使用场景的人机交互要求。内部结构预留了交流充电模块、控制板、漏电保护装置、计量模块的安装空间，各元器件安装位设置独立的走线槽与固定螺柱，强弱电走线区域做物理分隔，减少电磁干扰对控制信号的影响，外壳采用钣金折弯拼接结构，接缝处做防水胶条预留槽，整体防护等级可满足户外露天使用的基本要求。设计过程中优先考虑了日常运维的便利性，桩体正面的维护盖板采用快拆螺丝固定，运维人员无需整体拆解桩体即可完成内部元器件检修、故障排查，充电枪挂座采用耐磨工程塑料材质，长期插拔使用不易出现磨损松旷，

　　线缆出口处设置橡胶护线套，减少线缆反复弯折造成的线芯断裂风险。从安装边界来看，桩体安装时需预留后方不小于150mm的散热与维护空间，前方操作区域预留不小于800mm的操作空间，侧方预留线缆收纳的回转空间，避免周边障碍物影响用户正常操作与设备散热，底座安装孔位间距适配常规充电桩安装的水泥基础尺寸，无需额外定制特殊安装基座，可直接匹配市面通用的安装施工标准。
