螺旋千斤顶主体结构工程设计方案

项目分类:千斤顶 发布时间:2022-02-05 ID:538855
  • 螺旋千斤顶主体结构工程设计方案
  • 螺旋千斤顶主体结构工程设计方案
  • 螺旋千斤顶主体结构工程设计方案
  • 螺旋千斤顶主体结构工程设计方案
  • 螺旋千斤顶主体结构工程设计方案
  • 螺旋千斤顶主体结构工程设计方案

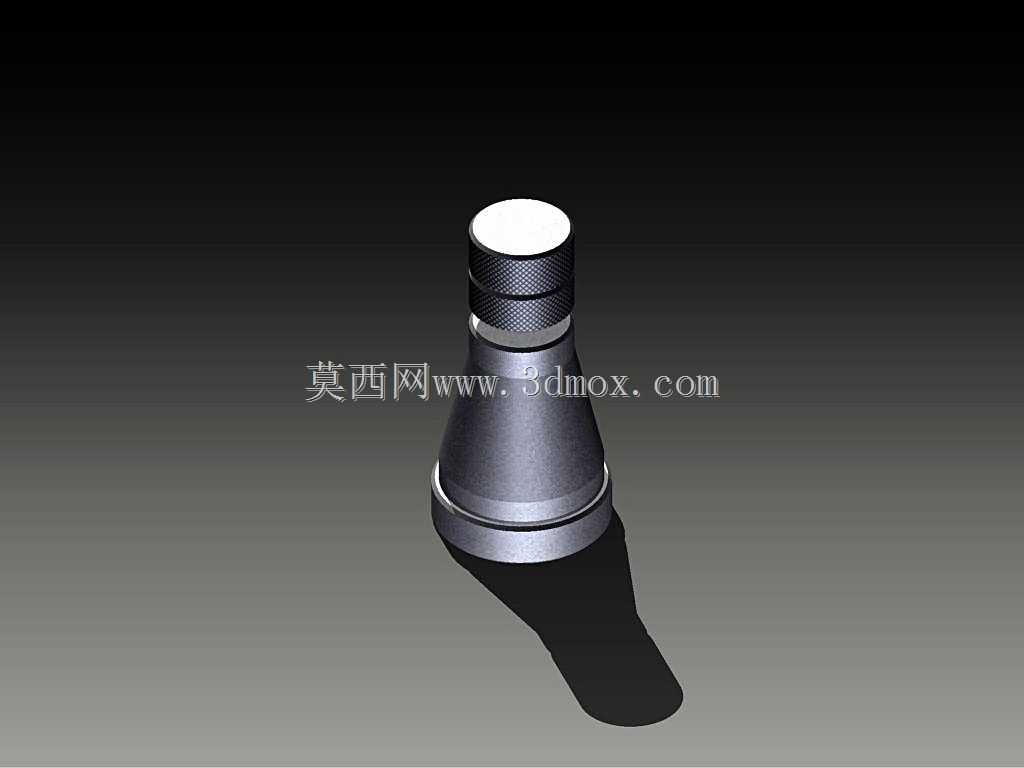

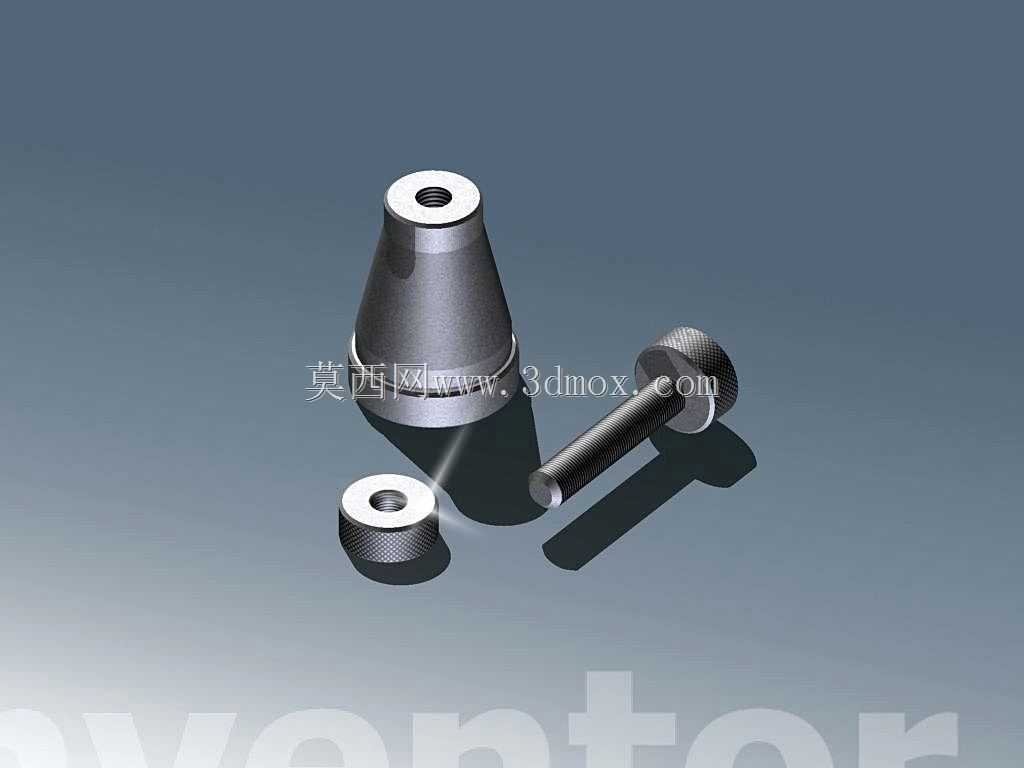

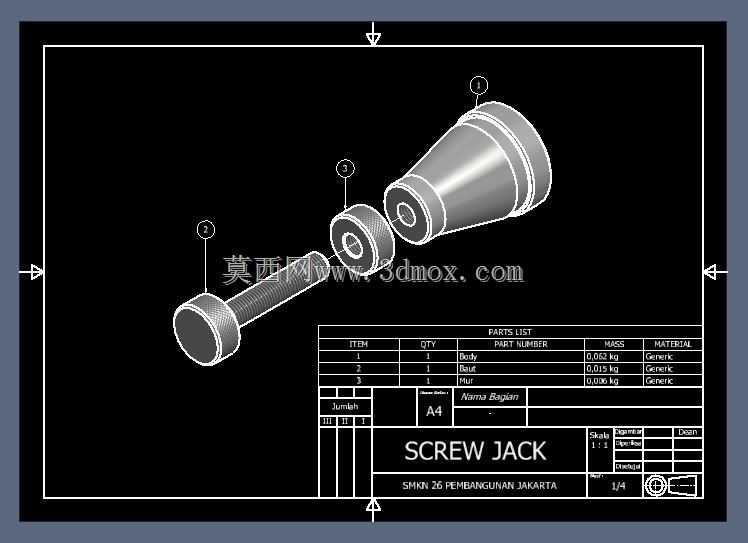

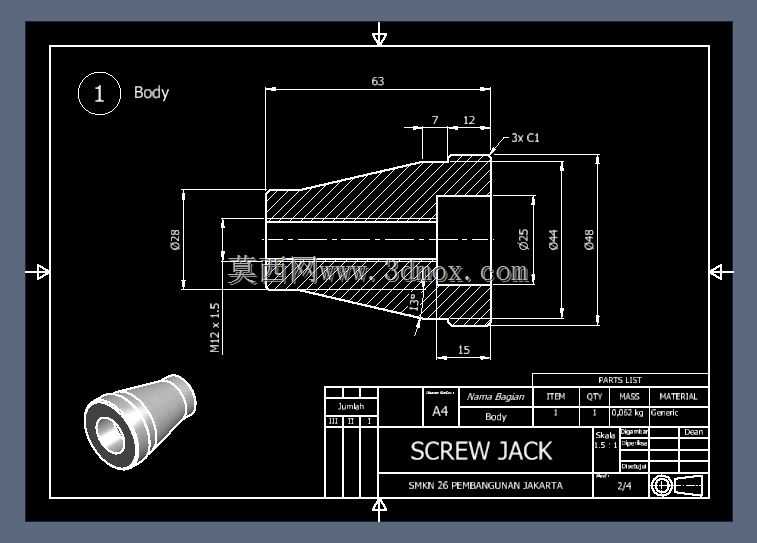

  这个主体构件的外形做了渐变锥度过渡,并非等直径的直筒结构,靠近承载底座的一端直径更大,顺着顶升方向逐步收窄,这种变截面设计一方面是匹配受力分布——螺纹啮合段的载荷会沿着轴向传递到底座安装面,靠近底座的位置承受的弯矩和压应力更大,加大截面尺寸能提升整体刚性,避免承重时出现筒体变形导致螺纹卡滞;另一方面锥面结构也能在装配时起到导向作用,方便和外部的防护套、驱动螺母组件快速对位,减少装配时的找正时间。尺寸边界上,构件总轴向长度为63mm,底座端的外圆直径为44mm,靠近顶杆伸出端的外圆直径为28mm,内部传动螺纹规格为M12×1.5,属于细牙传动螺纹,细牙螺纹的螺距更小,顶升时的进给精度更高,同时螺纹升角更小,具备可靠的自锁性能,在设备检修、小型构件顶升、工装调平这类需要稳定线性承重输出的作业场景里,螺旋传动类顶升部件的应用占比一直不低,和液压类顶升设备相比,它不存在密封件老化泄漏、长期承重保压沉降的问题,纯机械啮合的传动形式能在无动力源的现场靠人力完成精准的高度微调,这也是这类结构在机加工装调、重型设备就位、户外应急抢修场景里始终保有应用份额的核心原因。这次呈现的是螺旋千斤顶的核心主体构件,也就是整个顶升机构的基座承载部分,从剖面结构能看到,整个构件采用同轴阶梯轴套式布局,内部加工有连续的传动内螺纹,和顶杆的外螺纹形成螺旋传动副,转动外部驱动结构时,就能带动顶杆沿轴向做直线升降动作,实现承重顶升的功能。从结构设计逻辑来看,

  即便撤去外部驱动力,承重状态下也不会出现顶杆自行回落的问题,满足起重作业的安全要求。构件端部设计有3处C1倒角,也就是1×45°的倒角结构,分别位于内外圆的装配端面,既可以去除机加工产生的锐边毛刺,避免装配时划伤操作人员或配合零件的表面,也能在压装配套轴承、密封件时起到导入作用,防止零件装配时出现偏斜卡滞。靠近底座的位置预留了15mm长度的直段安装位,这个位置是用来和底座支撑结构、驱动棘轮组件做配合的,直径35mm的外圆和驱动螺母的内孔形成间隙配合,保证驱动螺母转动时不会出现径向窜动,同时12mm宽度的台阶面可以作为驱动组件的轴向定位面,承受转动时产生的轴向推力,7mm宽度的退刀槽则是为了满足内螺纹加工时的退刀需求,

  保证螺纹段的有效啮合长度足够,避免螺纹加工到台阶位置出现乱牙、牙型不完整的问题,影响传动的承载能力。从实际使用的角度出发,这个主体构件作为整个螺旋千斤顶的承载基体,所有的顶升载荷最终都会通过它传递到底部支撑面,所以设计时在内部螺纹段和外锥面之间预留了足够的壁厚,避免长期承重出现疲劳变形,同时剖面结构里能看到的内部台阶孔,是用来放置顶杆的限位结构,防止顶杆升到最高位置时脱出主体,造成承重失效引发安全事故。在实际选型适配时,需要注意这个主体构件的安装边界尺寸,底座端44mm的外圆需要匹配对应尺寸的支撑底座,保证支撑面的接触面积足够,避免单位面积压力过大压坏支撑地面或工装平台;M12×1.5的传动螺纹需要和同规格的顶杆配合,

  保证螺纹的配合公差在6H/6g的范围内,间隙过大会导致传动晃动、承重偏载,间隙过小则会出现转动卡滞、磨损加剧的问题。另外端部的倒角和退刀槽尺寸也需要和配套的密封件、挡圈规格匹配,保证装配后整个传动副处于封闭状态,避免户外使用时灰尘、铁屑进入螺纹啮合面,加剧螺纹磨损,缩短部件的使用寿命。这类纯机械传动的顶升构件,相比液压类产品的维护成本更低,只需要定期在螺纹副位置涂抹润滑脂,就能保证长期顺畅使用,不存在定期更换密封件、补充液压油的维护需求,非常适合在缺乏维护条件的户外作业场景、对清洁度要求高的车间内部设备调平场景使用,比如机床安装时的水平度微调、重型模具的开合高度调整、小型建筑构件的顶升就位,都能通过这类结构实现稳定可靠的顶升作业。
