小型燃气调压稳压装置结构设计

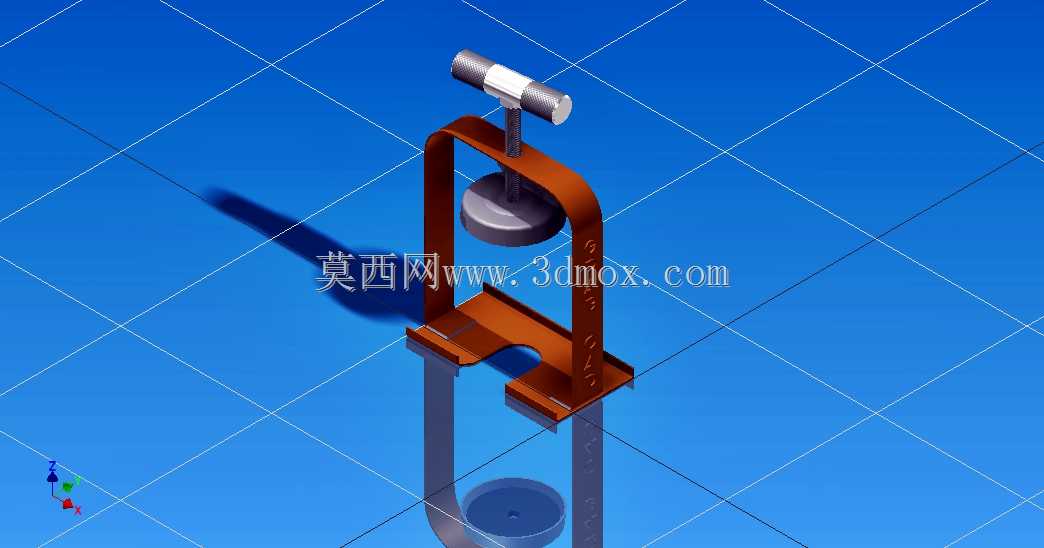

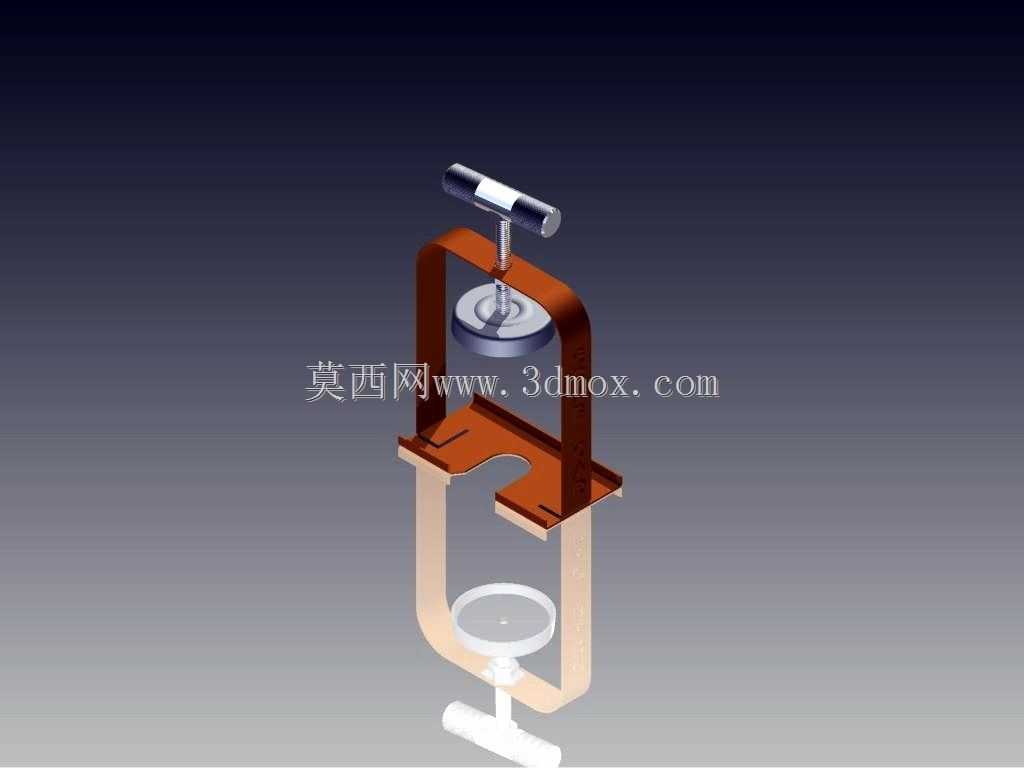

　　在民用液化石油气、小型商用天然气供气支路的终端环节，这类小型调压装置是保障下游用气设备压力稳定的核心部件，直接连接在钢瓶出口或者低压入户管路上，承担着将上游较高的储气压力降至灶具、小型燃烧设备额定工作压力的作用，避免气压波动导致的火焰不稳、脱火、回火甚至燃气泄漏风险，是小型供气系统里不可缺少的安全功能部件。从结构设计逻辑来看，该装置采用立式框架式承载结构，底部设置带定位卡口的安装底座，能够直接卡接在标准3kg规格液化石油气钢瓶的阀口定位台上，不需要额外的安装支架，现场拆装时只需要对准卡口旋紧接口即可完成固定，适配现场快速更换钢瓶的作业需求，整体安装边界控制在极小的空间范围内，不会额外占用钢瓶周边的操作空间，也不会和钢瓶护罩、

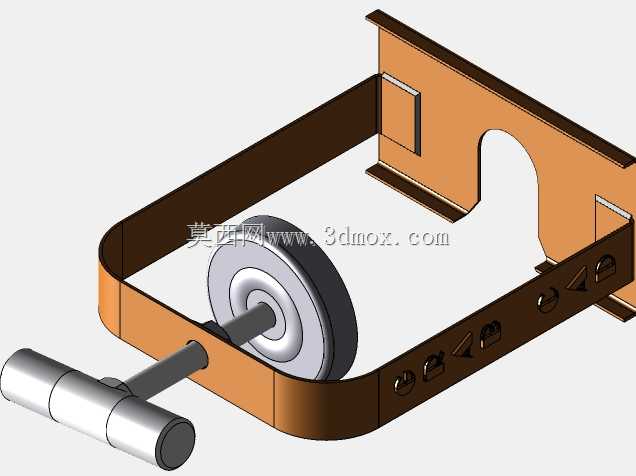

　　周边管路产生干涉。装置的核心调压执行部分采用膜片联动式结构，顶部的调节手轮采用滚花防滑设计，操作人员不需要额外工具就可以手动旋转调整输出压力的设定值，手轮下方连接的调压螺杆直接作用在内部调压弹簧上，通过改变弹簧预紧力来设定下游的输出压力阈值，当上游进气压力出现波动或者下游用气量发生变化时，内部的阀瓣会在膜片两侧压差的作用下自动调整开度，始终保持输出压力稳定在设定区间内，不需要人工频繁干预。框架部分采用弯折成型的一体式金属支架，将调压核心部件完全包裹在内部，既可以作为受力承载结构承受手轮调节时的操作力，也可以在运输、安装过程中对内部的调压阀芯、膜片等精密部件形成防护，避免外力磕碰导致的结构变形或者密封失效，支架表面做了防锈涂层处理，

　　能够适应厨房、户外临时供气点等存在潮湿、油烟的使用环境，延长部件的使用寿命。进气接口直接集成在底座位置，和钢瓶角阀的出口尺寸完全匹配，连接处采用耐油橡胶密封垫实现静密封，不需要额外缠绕生料带就可以保证密封性能，出气接口设置在支架侧方，采用标准的软管插接结构，可以直接连接民用燃气灶具的专用橡胶软管，接口处设计有防脱卡槽，配合喉箍固定后可以避免软管受拉脱落。在设计过程中，需要重点考虑内部流道的顺滑性，避免流道突变导致的气流紊流和压力损失，同时要保证调压弹簧的刚度匹配3kg钢瓶的常用供气流量范围，既不能刚度过大导致压力调节精度不足，也不能刚度过小导致大流量供气时压力下跌过多，膜片的材质选用耐燃气腐蚀的丁腈橡胶夹布材质，

　　兼顾柔韧性和结构强度，在长期反复形变的工况下不会出现开裂、老化失效的问题。整个装置的活动部件都做了限位设计，调节手轮的旋转行程设置了上下限位，避免操作人员过度旋紧导致弹簧压并或者膜片被顶破，阀瓣的开合行程也做了限制，防止大流量状态下阀瓣脱落导致的调压失效。从实际使用场景来看，这类装置除了适配家用3kg液化石油气钢瓶之外，也可以用在小型户外烧烤摊、临时施工点的小型供气支路中，整体结构紧凑，重量较轻，不需要复杂的安装调试，普通用户按照操作说明就可以完成安装和压力调整，日常维护只需要定期检查密封垫是否老化、接口是否存在泄漏即可，不需要复杂的拆解维护。
