鲁玛科普林环形连接端盖结构设计

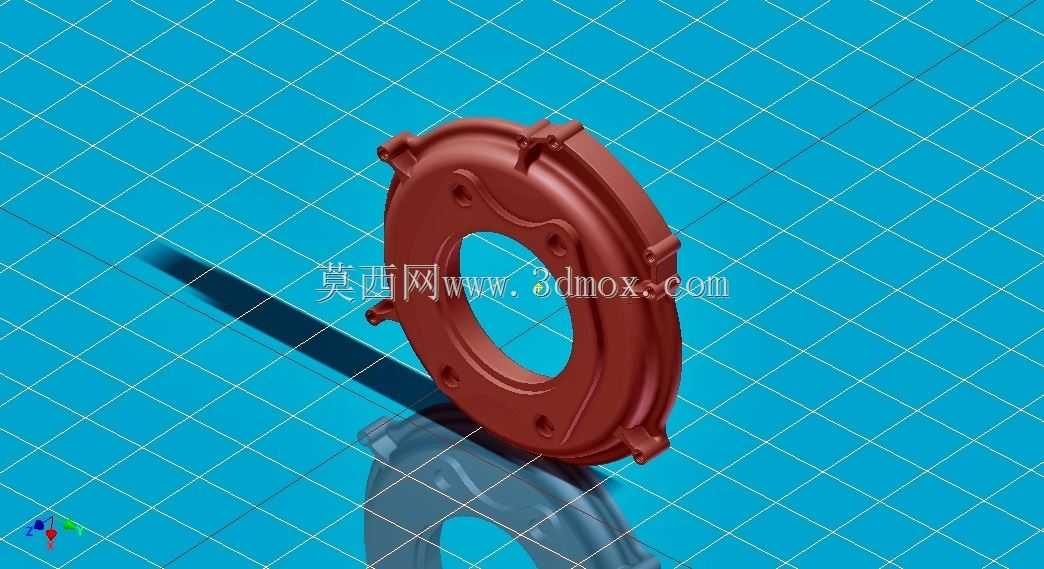

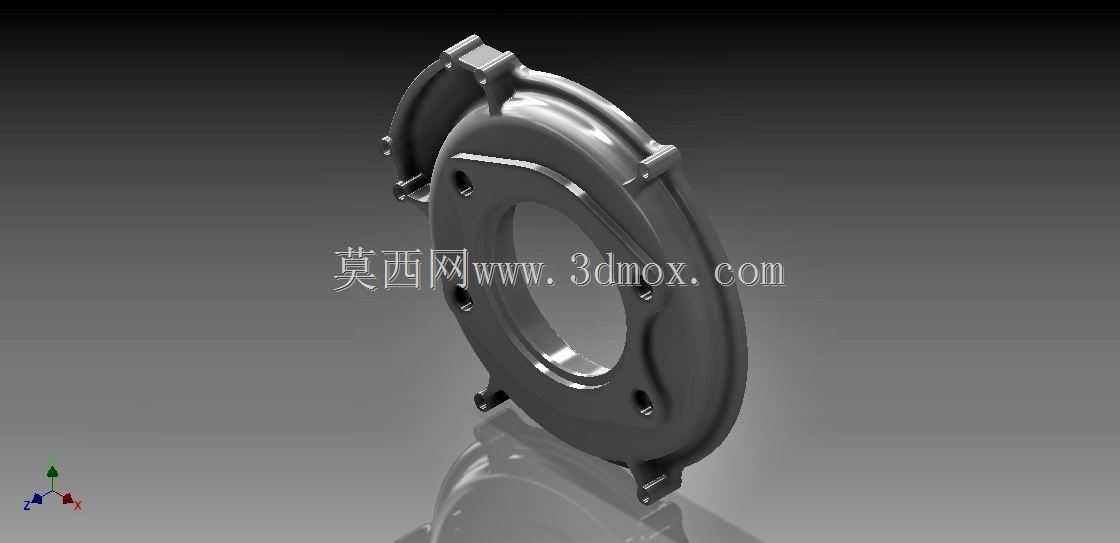

　　这类环形带支脚的端盖结构，常见于中小型回转类设备的腔体端部密封与动力传递衔接场景，在小型离心泵、旋涡气泵、离合器从动腔、制动鼓端封等结构中都能见到同逻辑的设计，核心作用是完成腔体的轴向封闭，同时为内部回转件提供外圈定位基准，顺带集成外部安装的固定点位，减少整机装配时的额外支架用量。从结构本身来看，主体采用等壁厚环形盘式设计，中心大直径通孔是为了给贯穿的传动轴、或者对接的另一节腔体留出通行空间，孔边做了小尺寸倒角，既可以去除加工毛刺避免装配时刮伤密封件，也能在装配对接时起到导向作用，方便轴类或者对接法兰快速导入定位。盘体外侧均匀分布的四个带凸台的支脚，是整个零件的安装受力点，每个凸台上都预制了沉头安装孔，

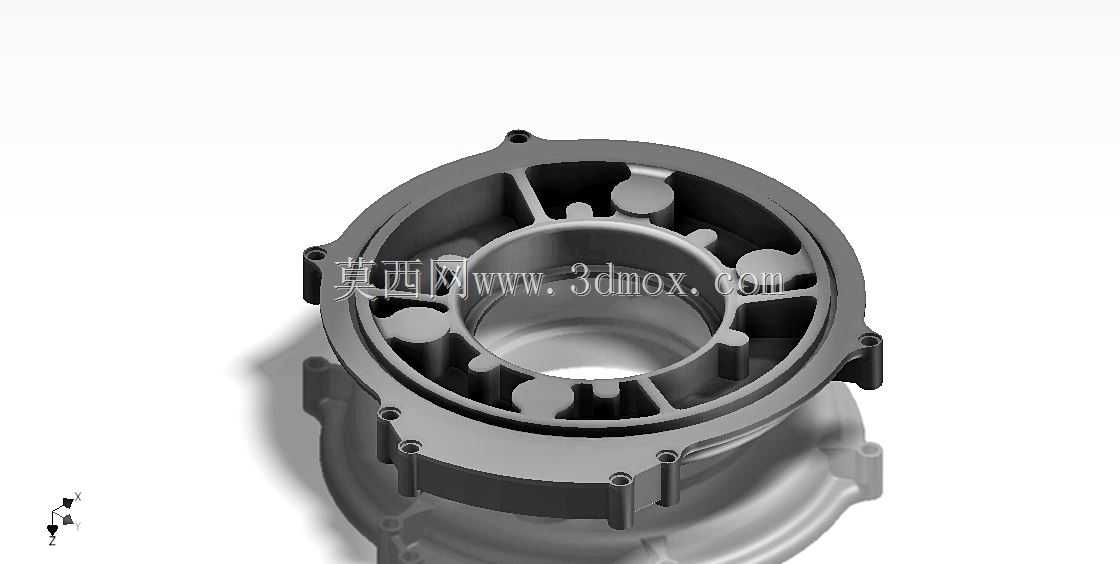

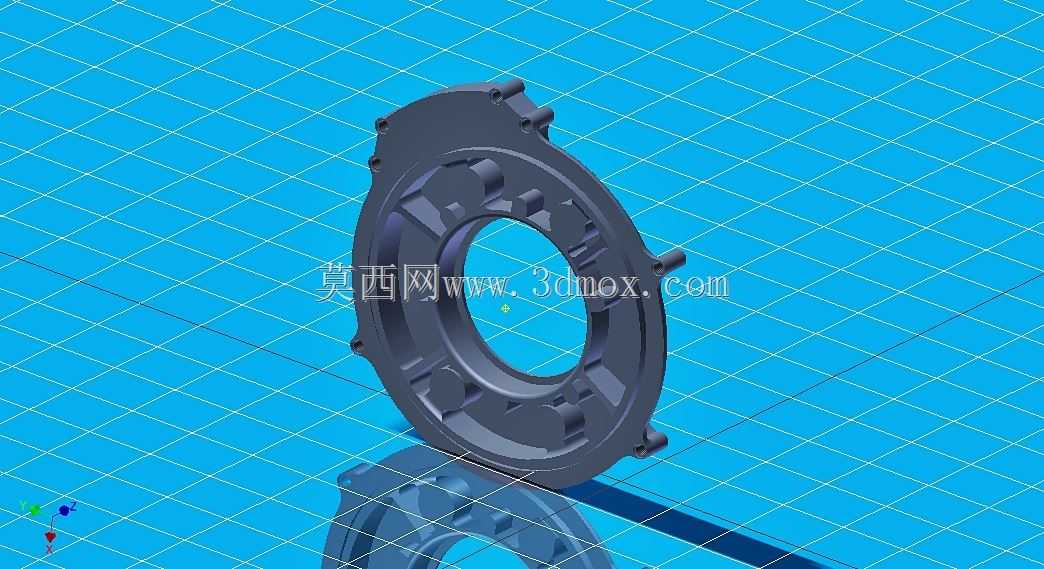

　　装配时螺栓穿过沉孔将端盖固定在主机腔体的端面，沉孔的设计可以让螺栓头完全埋入凸台内部，不会突出零件表面，避免和周边其他运动部件发生干涉，同时凸台结构做了局部加厚，抵消螺栓拧紧时的局部压应力，避免薄盘体在长期紧固应力下出现翘曲变形，影响密封面的平面度。盘体的密封面做了精车加工，平面度控制在较高精度等级，装配时配合密封垫片可以实现腔体的静密封，防止内部的润滑油、输送介质出现泄漏，也能阻挡外部的粉尘、水汽进入腔体内部，保护内部的轴承、齿轮等运动部件。盘体非密封侧的环形加强筋沿着盘体弧度布置，在不增加整体壁厚的前提下提升了盘体的结构刚性，避免设备运行过程中因为内部压力波动、或者外部振动导致端盖出现共振变形，

　　同时加强筋的走向顺着流体或者气流的流动方向做了圆弧过渡，减少内部介质流动时的阻力和紊流。在实际选型适配时，需要重点核对几个安装边界尺寸：首先是中心通孔的直径，必须和对接的轴径、或者对接腔体的通径匹配，预留合理的间隙避免和运动件发生摩擦；其次是四个安装支脚的中心距尺寸，要和主机腔体上的螺纹孔位置完全对应，否则会出现螺栓无法穿入的装配问题；然后是端盖的总厚度，要核算装配后端盖和内部回转部件的轴向间隙，避免端盖突出部分碰到旋转的叶轮、摩擦片等零件；最后是支脚凸台的高度，要保证螺栓拧紧后有足够的螺纹啮合长度，同时不会因为凸台过高导致端盖和腔体之间出现间隙，影响密封效果。设计这类零件时，通常会优先选用压铸或者铸造工艺做毛坯，再对密封面、

　　安装孔、中心孔做精加工，材料根据使用场景选择，普通工况下用灰铸铁即可满足刚性和减震需求，有耐腐蚀要求的场景可以选用铸铝或者不锈钢材质，在建模过程中要注意拔模斜度的设置，所有非加工面都要预留合理的拔模角度方便毛坯脱模，安装孔的沉头深度要匹配所选螺栓的头部尺寸，避免出现螺栓头突出或者沉孔过深导致螺栓紧固力不足的问题，同时所有转角位置都要做圆角过渡，减少应力集中，避免零件在长期受振情况下出现开裂失效。这类端盖虽然看起来结构简单，但在整机中起到的密封、定位、连接多重作用直接影响设备的运行可靠性，设计时不能只看外形轮廓，必须结合实际装配的受力情况、密封要求、周边部件的干涉边界做细节优化，比如在靠近密封面的位置可以预留密封槽，直接安装O型圈实现无垫片密封，在有介质流通的场景下可以在盘体内侧做导流曲面，降低介质流动的阻力损失，支脚的位置也可以根据主机的安装空间做角度调整，不一定完全采用均匀分布的形式，只要满足安装受力均衡即可。
