立式螺旋结构碎浆设备三维结构设计

　　在制浆造纸、废纸回收再生的生产工段中，碎浆环节是整条产线的前端核心工序，承担着将原料板、回收废纸等纤维原料在水介质中快速碎解为均匀纤维悬浮液的作用，同时可初步分离原料中夹带的轻重杂质，为后续筛选、磨浆、抄造工序提供合格的浆料基础。这款立式结构的碎浆设备，采用罐体中置螺旋输送碎解转子的布局，区别于传统卧式碎浆机的长筒结构，立式布局可大幅缩减设备的占地投影面积，适合厂房空间紧凑、产能排布密集的中小型制浆生产线或废纸处理站点使用。

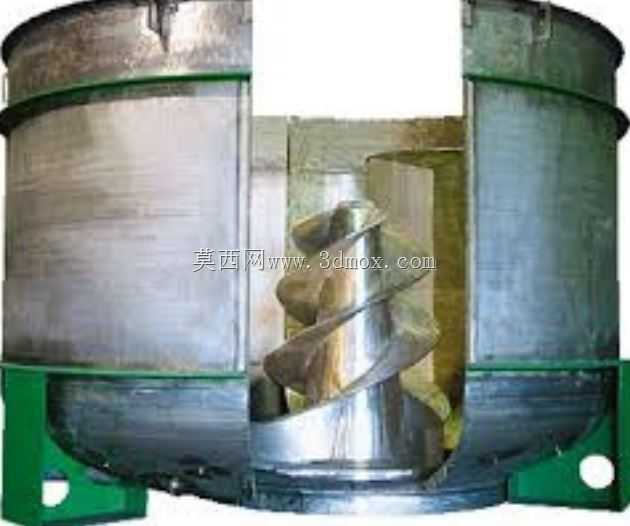

　　从实际工况适配角度看，该设备的罐体采用上直筒下锥底的结构设计，直筒段为主要的碎解工作腔，内壁可根据处理原料的不同选配挡流凸条，避免浆料随转子同步做圆周回转，保证纤维原料与转子、水流之间形成足够的相对剪切、摩擦作用，提升碎解效率。下部锥底结构一方面引导碎解完成的浆料向中心出料口汇聚，减少罐体内的浆料残留，另一方面可让混入浆料的砂石、金属块等重质杂质在离心力与重力的共同作用下沿锥壁沉降至底部排渣口，无需额外增设前置除渣设备即可完成初步重渣分离，降低后续工序的设备磨损风险。

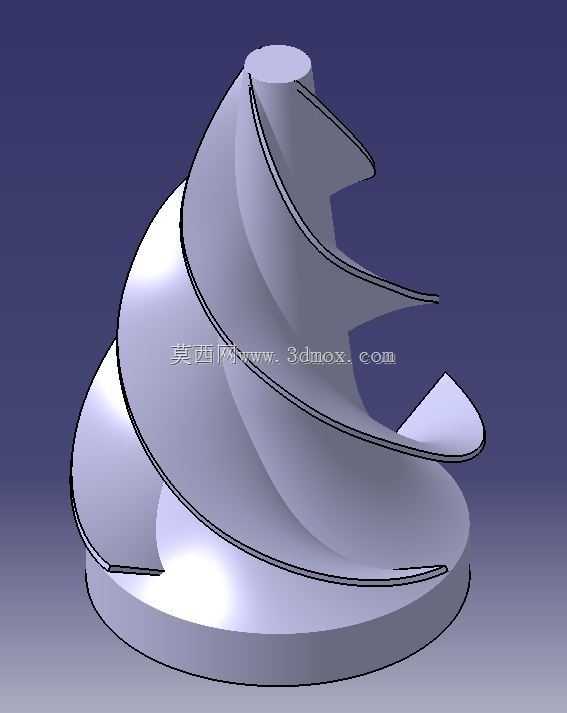

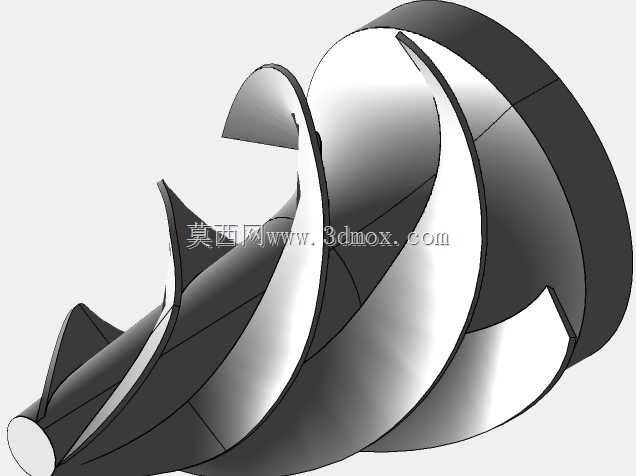

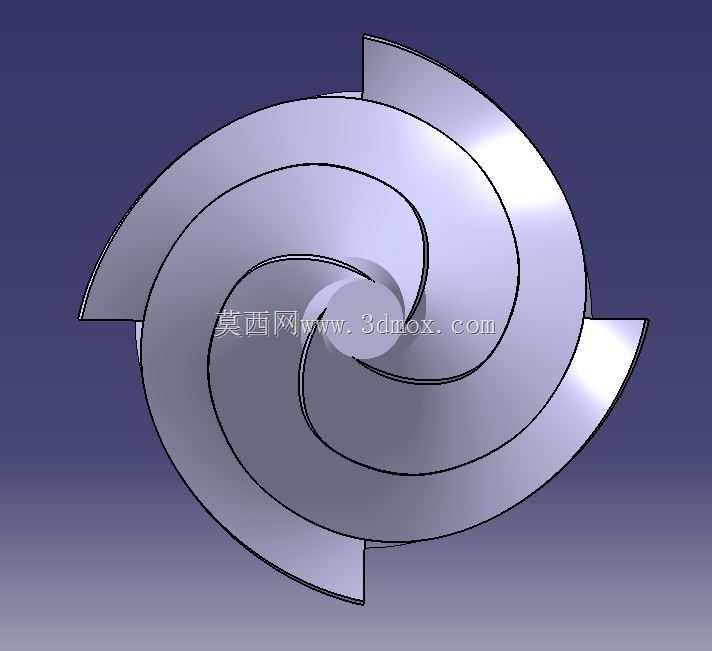

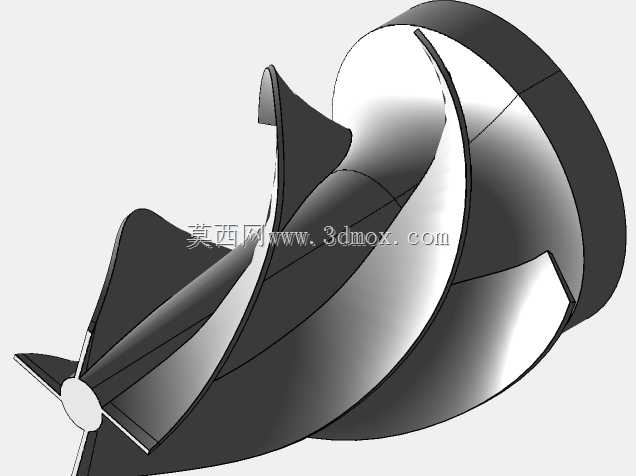

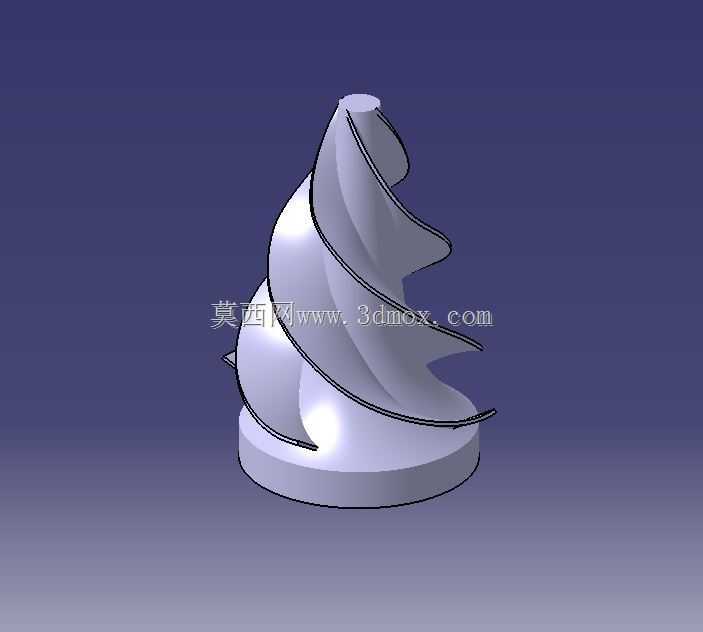

　　核心碎解部件采用大直径螺旋转子结构，转子叶片采用变螺距设计，上部螺距较大，可快速将投料口投入的成团原料向下拖拽至碎解高剪切区，避免原料在液面漂浮堆积造成投料堵塞；下部螺距收窄，配合锥底的弧形结构形成更强的湍流剪切场，通过叶片对浆料的搅动、纤维之间的相互摩擦、水流对原料的冲击三重作用，将纸片快速碎解为单根纤维，同时不会过度切断纤维，尽可能保留纤维的原始长度，保障成纸的物理强度指标。转子与罐体底部的密封采用机械密封组合结构，可适应带一定浓度、含少量硬质颗粒的浆料介质，减少运行过程中的滴漏问题，降低日常维护的频次。

　　设备的安装边界设计充分考虑了现场运维的需求，罐体下部采用三点式支撑脚结构，支撑脚预留了地脚螺栓安装孔，可直接固定于混凝土基础平台上，支撑高度预留了底部排渣阀、出料管道的安装操作空间，无需额外搭建高架平台即可完成排渣、出料管路的对接。设备顶部预留了投料口、进水口、排气口的法兰接口，可直接对接前端的原料输送设备、供水管道，投料口尺寸适配常规的废纸捆拆包后投料节奏，避免投料过程中出现卡料问题。驱动电机布置于设备顶部的安装平台上，通过联轴器直接与转子主轴连接，相比皮带传动结构，传动效率更高，同时减少了皮带磨损更换的运维工作量，顶部平台预留了检修护栏的安装位，方便日常对转子、密封部件的检查维护。

　　从功能适配性来看，该设备可适配多种原料的碎解作业，无论是原生木浆板、竹浆板的水力碎解，还是办公废纸、箱板废纸、书本废纸的再生碎浆，都可通过调整转子转速、浆料浓度、碎解时间来匹配对应的工艺要求，碎解浓度范围覆盖3%-15%的中低浓碎浆工况，适配不同产能规模的生产线需求。设备的罐体采用不锈钢材质制作接触浆料的内壁层，可适应制浆过程中弱酸碱的腐蚀环境，外部采用碳钢加强筋结构提升罐体的结构强度，避免长期满负荷运行过程中罐体出现变形问题，延长设备的整体使用寿命。

　　在结构设计过程中，针对碎浆过程中常见的转子缠绕问题，螺旋转子的叶片边缘做了光滑过渡倒角处理，同时叶片与罐体内壁的间隙控制在合理范围，既不会因为间隙过大造成碎解效率下降，也不会因为间隙过小导致硬质杂质卡滞转子，造成电机过载。设备的主轴采用加粗的合金结构钢制作，经过调质处理提升抗扭强度，可适应满料启动、原料卡滞等极端工况下的载荷冲击，避免主轴出现弯曲变形的问题。轴承座采用分体式设计，安装于罐体顶部的支撑横梁上，与浆料腔完全隔离，避免浆料侵入轴承造成润滑失效，同时轴承座的注油嘴引至设备外侧，日常运行过程中即可完成润滑脂加注，无需拆解设备即可完成轴承的日常保养。
