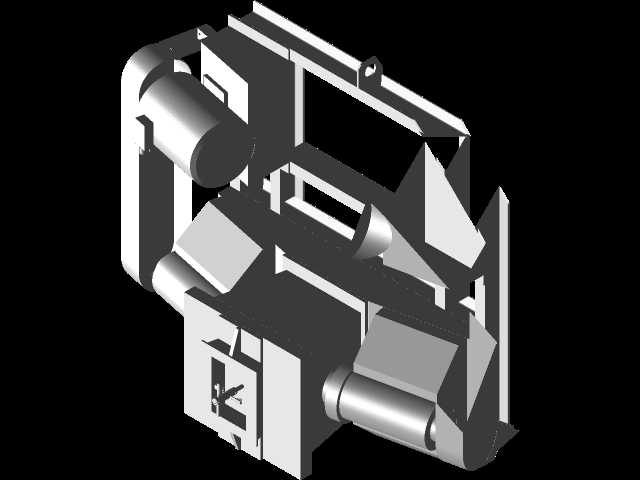

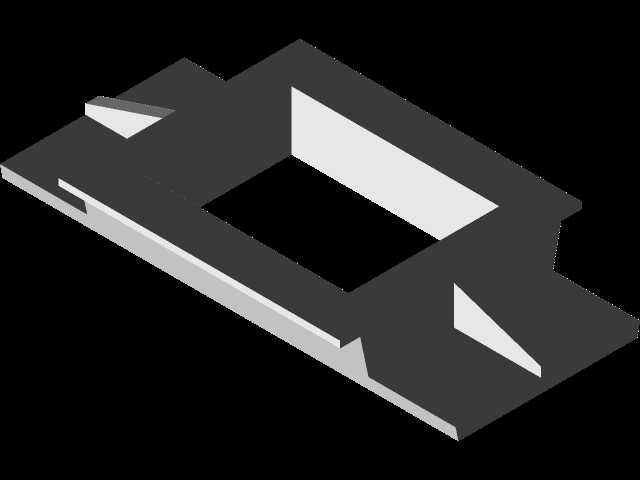

矿用液压支架配套碎煤装置结构设计

　　在井下综采工作面的作业流程里，大块原煤卡堵转载点是拉低输送效率、埋下安全隐患的常见问题，这套碎煤结构正是针对该场景开发的配套作业单元，直接适配综采面液压支架的推移节奏，不用额外占用巷道的独立安装空间。从实际作业逻辑来看，该装置的触发逻辑和支架的跟机动作完全联动，当移架过程中出现片帮大块煤滚落至刮板输送机入口时，装置的破碎齿辊会在液压驱动下快速进给，把超出输送粒度上限的煤块挤压破碎到合格粒径，避免大块煤砸坏输送托辊、卡堵溜煤眼造成全线停机。设计阶段首先考虑的是井下安装的边界约束，整体结构采用分体式模块化布局，所有连接耳轴的孔位都和现有液压支架的侧推板安装基准对齐，不需要对原有支架主体做切割、焊接改造，

　　现场更换时只需要拆解4组连接销就能完成拆装，单组装置的安装作业时间能控制在2个小班以内，不会长时间占用工作面的检修窗口期。结构受力层面，破碎执行端的齿座采用了渐次排布的错落设计，不是传统的整排等距布局，这样在接触大块煤的时候，每个齿的切入时间有先后差，能把峰值破碎力分散到不同的液压行程节点，避免瞬间载荷过大造成支架液压系统的压力波动，也能减少齿座的硬接触磨损。装置的液压控制回路和支架的操纵阀组做了集成设计，操作手不需要额外增设独立操作手柄，在原有支架的操作台上就能完成碎煤动作的控制，同时回路里叠加了安全溢流保护，一旦遇到硬度超出破碎范围的矸石，系统会自动卸压回退，不会出现硬顶造成结构件变形、油管崩裂的问题。外形尺寸上，

　　装置完全贴合支架侧护板的外轮廓做了收窄设计，最大外伸尺寸不会超出支架的最小安全过机间隙，在工作面倾斜段推移、调架的时候，不会和相邻支架、刮板输送机的电缆槽发生刮碰。考虑到井下高粉尘、淋水的作业环境，所有转动销轴的位置都设计了带防尘圈的密封结构，润滑注油嘴全部引到便于操作的外侧位置，日常巡检的时候不用探身到支架间隙里就能完成注油维护。破碎齿的磨损更换也做了快拆设计，单个齿座通过楔形销固定在辊体上，井下作业时不用整体吊出辊轴，只需要打出楔形销就能更换磨损的齿头，大幅降低井下维修的作业强度。整套结构的重心完全落在支架的侧推承载梁上，不会额外增加推移油缸的偏载，在支架前移、拉架的过程中，装置随支架同步移动，不需要额外的牵引固定结构，适配不同采高的综采工作面安装需求，尤其是在厚煤层放顶煤作业面，能有效处理放煤过程中产生的超大块煤矸，保障后续输送、洗选环节的进料粒度稳定。
