弧形弯板连接固定支架结构设计

　　这类弧形弯板支架多应用在小型动力传输设备、轻工输送线的侧边限位结构，或是户外小型机电设备的管线固定、部件承托场景中，核心作用是在两个存在高度差、角度差的安装面之间实现刚性连接，同时规避周边运动部件的运行轨迹，避免结构干涉。从实际使用场景来看，这类支架不会承担大吨位的静载荷，更多是承受周期性的小幅振动载荷，比如配套在小型皮带输送机侧边做导料板的固定支撑，或是在农用小型机械的外壳护板连接位置，替代直片式连接片适配弧形的安装基面，减少额外的垫块加工工序，降低现场装配的调整工作量。

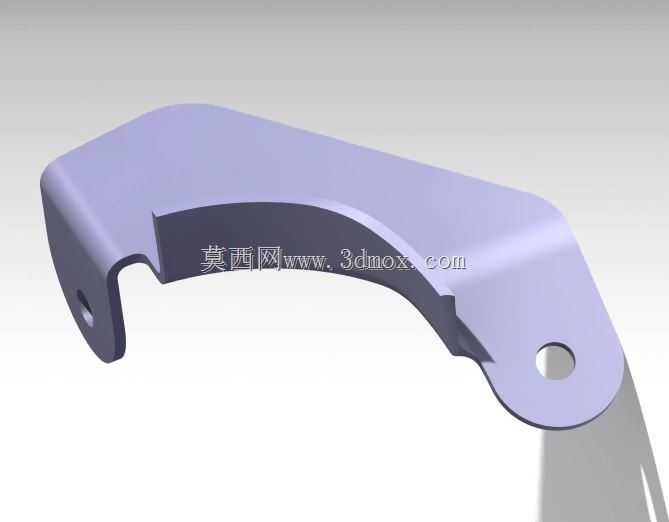

　　设计这类支架的时候，首先要确认两端安装孔的中心距，以及两个安装面的空间夹角，这个弧形的弯曲半径不是随意设定的，需要提前测绘安装位置周边的部件轮廓，确保支架安装完成后，弧形内凹的空间刚好能避开转动的轴类零件、往复运动的连杆部件，不会在设备运行时出现剐蹭。两端的安装耳位置做了下沉式的孔位设计，安装时螺栓头可以完全沉入孔内，不会突出支架表面，既可以避免突出的螺栓头勾挂管线、物料，也能减少安装后整体的占用空间，适配紧凑的设备内部布局。

　　从结构强度角度考虑，支架的主体弯板部分采用等厚度的板材冲压成型，弧形过渡位置没有做直角折弯，而是采用大圆角的平滑过渡，这个设计一方面是减少冲压成型时的应力集中，避免折弯位置出现裂纹，另一方面在承受振动载荷时，平滑的弧形结构可以分散应力，不会像直角折弯件那样在拐角处出现应力集中导致的疲劳断裂。两端的安装孔位做了轻微的翻边处理，虽然翻边高度不高，但可以有效提升孔位周边的结构强度，避免螺栓锁紧时压力过大导致孔位周边板材变形，提升长期使用的连接可靠性。

　　安装边界方面，支架两端的安装面是平行但存在高度差的，安装时不需要额外调整安装角度，只要将两端孔位对准设备基座上的预装螺纹孔，穿入螺栓锁紧即可，弧形的主体部分会自然形成一个避让空间，不需要在安装时额外加装垫块调整间距。这类支架的板材厚度通常根据实际载荷选择，常规工况下采用2-3mm的冷轧钢板冲压即可满足使用需求，如果应用在振动幅度更大的设备上，可以适当增加板材厚度，或是在弧形背部增加一道浅压筋，进一步提升整体的抗变形能力，不需要额外增加焊接的加强筋，减少加工工序的同时也能避免焊接变形带来的安装误差。

　　在实际选型替换时，需要重点核对两个安装孔的中心距、安装面的高度差，以及弧形部分的最小内凹半径，确保替换后不会和周边部件产生干涉，同时孔位的直径要适配常用的连接螺栓尺寸，不需要额外扩孔加工。这类支架的表面通常会做喷塑或是镀锌处理，适配不同的使用环境，在潮湿或是有轻微腐蚀的场景下，镀锌处理的支架可以提升防锈能力，延长使用寿命，在室内干燥的设备内部使用时，喷塑处理的支架可以和设备整体外观保持一致，同时也具备基础的防锈能力。
