U型弯管连接接头结构设计

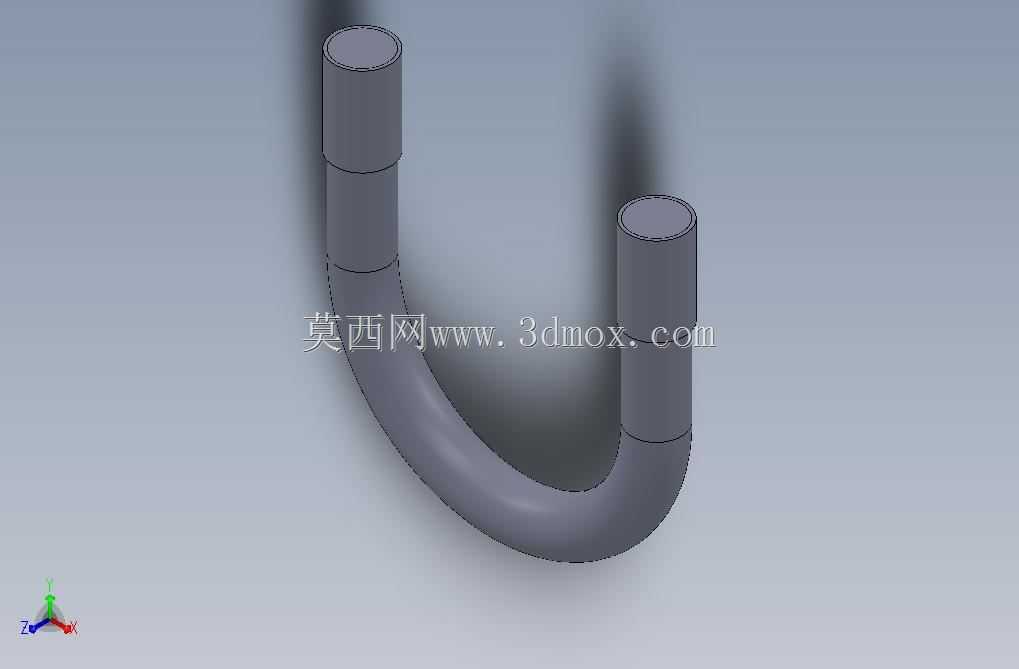

　　在流体输送、气动回路、小型液压支路以及民用给排水的管路布设场景中，经常会遇到需要180度转向的管路排布需求，这类场景下如果采用两个90度标准弯头拼接，不仅会增加两个密封连接点位，提升泄漏风险，还会占用更多的轴向安装空间，在紧凑布设的设备内部管路、小型集成阀组周边的管路排布中，这种拼接方案的适配性往往达不到设计要求。本次设计的U型弯管连接结构，就是针对这类紧凑转向需求开发的一体式管路构件，整体采用等径圆管弯折成型，两端保留足够长度的直段插接结构，无需额外拼接弯头即可实现管路的180度转向，有效减少管路连接点数量，降低装配工序的复杂度。

　　从实际功能特性来看，该构件两端的直段部分做了等外径设计，可直接适配对应通径的快插接头、卡套接头或者硬管焊接工艺，弯折段的弯曲半径经过合理取值，既不会因为弯曲半径过小导致管内壁出现褶皱变形、通流截面缩减影响介质输送效率，也不会因为弯曲半径过大造成整体结构占用空间超标，能够在保证通流能力的前提下最大限度压缩转向区域的安装空间。在气动控制回路的阀组集成安装场景中，这类一体式U型弯管常被用于阀组同一侧两个接口的回路连通，相比软管弯折连接，硬管成型的结构不会因为长期受压出现管路变形、移位的问题，能长期保持管路布设的规整性，减少后期设备维护时管路排查的难度；在小型换热设备的盘管支路中，这类结构也可作为端侧转向连接段，配合直段管路组成连续的蛇形流道，提升介质在换热腔体内的停留时长，强化换热效果。

　　设计过程中首先确定了两端直段的长度基准，直段长度需要满足接头装配的最小插入深度要求，同时预留足够的操作空间，方便装配时使用工具进行紧固操作，避免因为直段过短导致接头无法完全装配到位，出现密封失效的隐患。弯折段的成型工艺考虑了常规弯管设备的加工能力，弯曲半径取值为管外径的1.5倍，这个参数下常规冷弯工艺即可完成成型，不需要额外填充芯棒也能保证管内壁的圆度，不会出现过度变形导致通径缩小的问题，同时弯折处的壁厚减薄量控制在标准允许范围内，能够满足常规低压流体输送的承压要求。

　　安装边界方面，该构件的整体外轮廓宽度由弯曲半径和管外径共同决定，布设时需要在弯管的外侧预留不小于2mm的装配间隙，避免和周边的结构件、其他管路产生干涉，两端直段的同轴度经过设计校核，两个直段的轴线保持平行，中心距尺寸公差控制在合理范围内，能够直接适配现有标准接口的安装孔位，不需要现场额外修配即可完成装配。在民用管路的暗装布设场景中，这类一体式U型弯管也可用于墙体内部的管路转向，相比拼接弯头减少了接头数量，也就降低了暗装管路后期出现渗漏的维修概率，同时整体结构顺滑，介质流经时的阻力损失更小，能够降低输送过程中的动力损耗。针对不同的使用场景，该结构的基础形态可以通过调整管外径、弯曲半径、直段长度来适配不同通径、不同安装空间的需求，核心的一体式弯折结构逻辑保持不变，即可覆盖从低压气动回路到中低压给排水、小型液压支路的多种转向连接需求，结构简单可靠，加工难度低，适合批量生产应用。
