基尔霍蒂纳桥原件机械结构设计

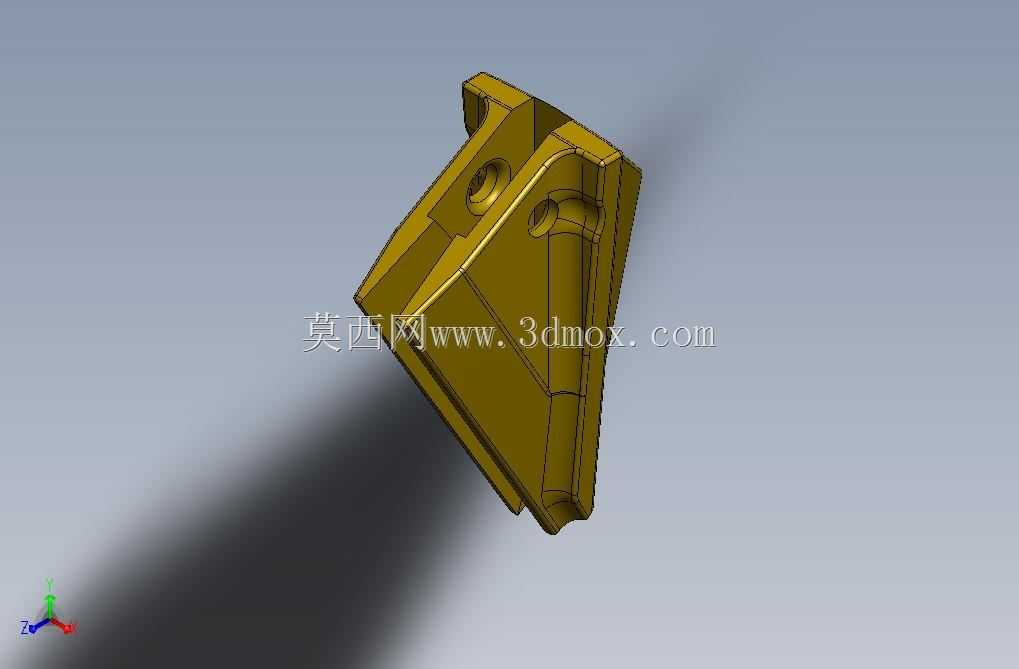

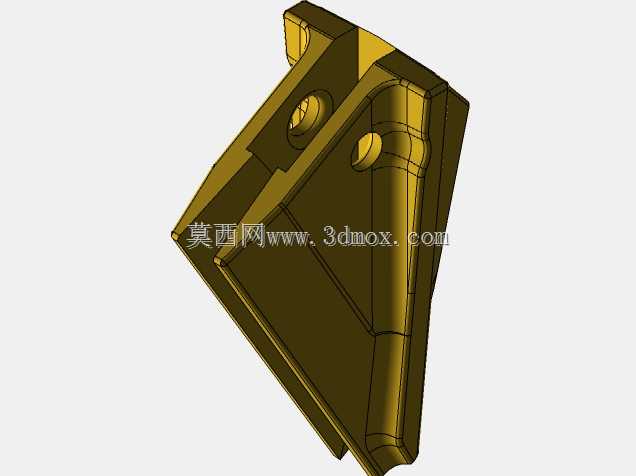

　　该构件属于农机作业设备上的桥接类承载原件，主要应用在播种、整地类农机具的机架连接部位，承担相邻结构段之间的载荷传递与位置限位作用，在设备行进过程中可抵消地面起伏带来的交变冲击，避免相邻刚性构件因硬接触出现焊缝开裂、连接螺栓剪断的问题。从结构设计来看，整体采用楔形块体构型，主体壁厚根据受力路径做了差异化分布，主承载方向的壁厚比侧向定位结构厚40%左右，既保证了冲击载荷下的结构强度，也避免了不必要的材料冗余。构件上设置的两处同轴孔位为销轴安装位，孔位周边做了局部加厚凸台，凸台高度与配套销轴的垫圈厚度匹配，安装后销轴端面不会突出构件外表面，可避免作业过程中被杂草、土块缠绕卡滞。构件侧面的斜向加强筋沿载荷传递方向布置，

　　筋条的圆角过渡半径统一取壁厚的1.2倍，可有效降低应力集中系数，在交变载荷作用下不会出现筋根开裂的问题。安装边界方面，构件的楔形安装面与配套机架的贴合面做了0.2mm的平面度公差控制，安装时无需额外加装调整垫片即可保证贴合率达到85%以上，两处销轴孔的同轴度公差控制在0.05mm以内，穿装销轴时无需铰孔即可顺利装配，大幅降低田间维修的作业难度。构件底部的定位凸棱与机架上的凹槽配合，可承受作业过程中产生的侧向剪切力，避免连接销轴承受额外的径向载荷，延长销轴的使用寿命。从实际使用场景来看，该构件多暴露在农机具的外侧作业环境中，结构设计上没有易积留泥土的死角，作业后附着的泥土可通过高压水枪直接冲洗干净，

　　不会出现泥块长期积留导致的构件腐蚀问题。设计过程中针对田间作业的砂石磨损情况，将构件外露的棱边全部做了R2的圆角处理，既避免了安装过程中锐边划伤操作人员，也减少了作业过程中砂石对棱边的冲蚀磨损。在受力仿真验证阶段，针对农机作业时可能出现的最大冲击载荷做了校核，构件的最大应力出现在销轴孔内侧，数值远低于常用结构钢的许用应力，安全系数可满足3000小时以上的作业寿命要求。构件上的减重槽设置在非承载的侧面区域，槽深控制在壁厚的三分之一以内，不会对整体结构刚度造成影响，同时可减少铸件的材料用量，降低生产制造成本。与同类连接构件相比，该楔形桥接件的安装定位更可靠，不需要额外加工定位销孔，依靠自身的楔形面与凸棱即可完成装配定位，装配效率比传统平板连接件提升40%左右，在农机批量生产装配线上可有效缩短单台设备的装配工时。
