带开门锁具结构的工业控制柜三维设计

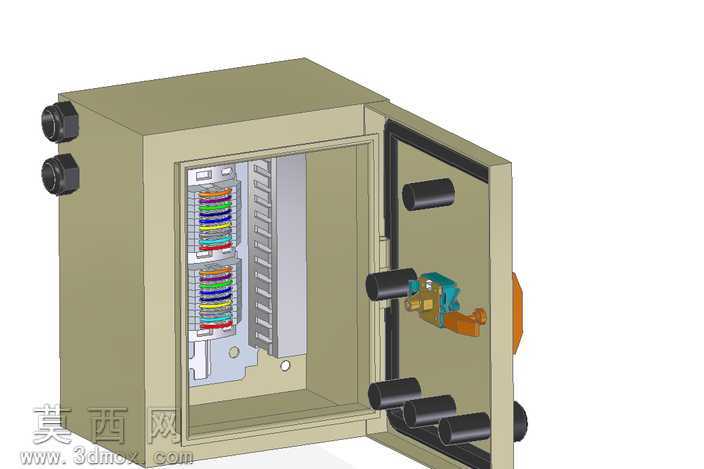

本作品为工业电气控制柜的三维建模设计，整体采用封闭式钣金柜体结构，建模过程中严格遵循工业电气柜体的设计规范，先通过基础草图绘制柜体的外轮廓尺寸，利用拉伸特征生成柜体的主体框架，再通过抽壳命令预留出柜门的安装空间与侧壁的线缆接头开孔位置。柜体侧壁的防水线缆接头采用旋转特征配合圆周阵列完成建模，还原了工业接头的防滑纹理与密封结构细节。柜门部分采用独立的子装配体设计，通过配合约束实现柜门与柜体的铰接转动关系，可直观展示柜门的开合状态；柜门上的多点锁止结构做了精细化建模，包含锁芯、联动拨杆、锁止销、操作手柄等完整部件，还原了工业柜锁的联动锁止逻辑，转动手柄时可同步带动多组锁止销完成伸缩动作，匹配真实柜体的锁闭功能。柜体内部的安装结构做了完整还原，左侧设计了分层式接线端子排安装位，端子排通过线性阵列完成多组端子的排布，还原了不同颜色标识的端子分区结构，方便区分不同功能的接线回路；右侧预留了导轨安装位，可适配标准电气元件的卡装需求，柜体底部预留了接地安装孔与元件固定孔位，符合电气柜体的安全设计要求。材质渲染方面，柜体主体采用哑光工业浅橄榄绿喷塑材质，还原工业柜体的表面质感，锁具部件采用锌合金金属材质搭配局部橙色绝缘操作手柄，线缆接头采用黑色工程塑料材质，内部端子排采用阻燃工程塑料基座搭配彩色标识条，不同材质的光影反射参数经过反复调试，让整体渲染效果贴近真实工业产品的视觉表现。设计过程中充分考虑了柜体的装配合理性，所有部件的安装间隙、转动行程都做了干涉检查，确保开合柜门、操作锁具时不会出现部件碰撞，内部元件的排布预留了足够的接线操作空间，兼顾了结构实用性与展示直观性，可用于电气柜体结构教学、产品方案展示、装配工艺演示等场景。
