带齿传动转换套筒驱动轴结构

　　在重载传动系统的动力传递链路里，这类带双侧齿圈的套筒式驱动轴是衔接不同传动单元的核心衔接部件，常见于需要在有限径向空间内完成同轴动力分流、转速匹配的传动场景，比如工程机械的行走传动箱、工业减速机的中间传动段、重型输送设备的动力输出端，都能看到这类结构的实际应用。从实际装配的边界来看，这类零件的安装完全依托同轴的轴系定位，内孔的配合公差通常选用过渡配合区间，保证和输入轴端的周向固定不会出现传动间隙，外齿圈的齿形参数需要和配对的从动齿套完全匹配，齿向公差控制在IT7级以内，避免重载传动下出现偏载打齿的问题。设计这类零件的时候，首先要核算的是齿面接触强度和套筒本体的扭转刚度，因为这类零件往往要同时承担内外两侧的动力传递，

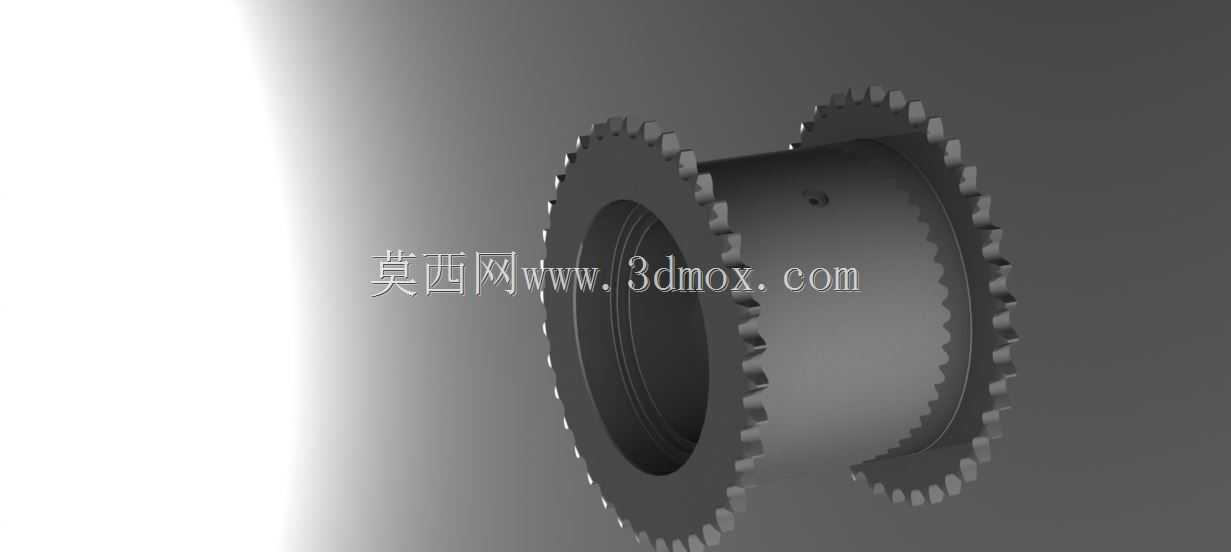

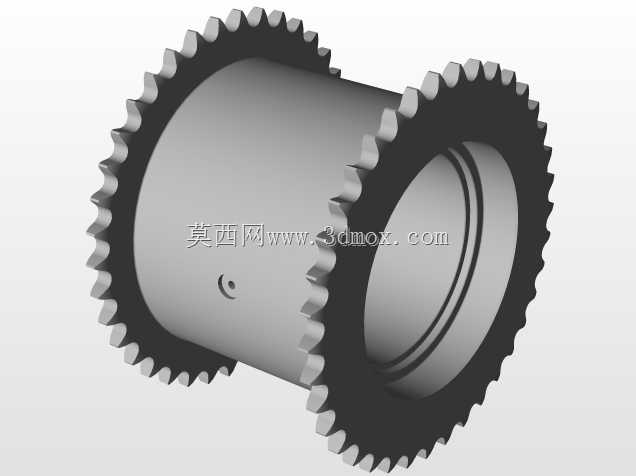

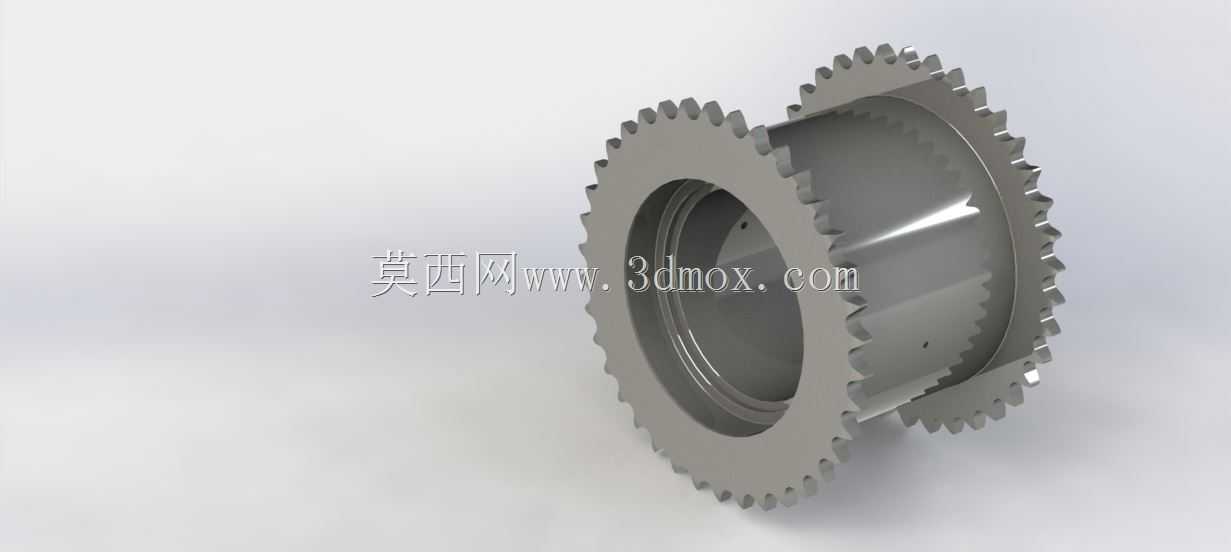

　　筒壁的厚度不能过薄，否则在冲击载荷下容易出现筒身扭转变形，也不能过厚占用过多径向安装空间，需要结合传递的额定扭矩做有限元校核，把应力集中的位置做圆角过渡处理，尤其是齿根和筒身衔接的位置，要避免直角加工带来的应力集中隐患。从外形结构来看，零件两端的外齿圈参数保持一致，中间的筒身做等径设计，内孔壁上预留有定位卡槽，用来和轴端的卡键配合实现周向锁止，齿圈的端面做了倒角处理，方便装配的时候和配对齿套顺利导入，不会出现齿端磕碰的问题。实际使用过程中，这类套筒驱动轴不需要额外的支撑轴承，完全依托两端配合的轴系零件实现径向定位，所以对两端配合面的同轴度要求很高，通常同轴度公差要控制在0.02mm以内，否则传动过程中会出现齿面偏磨、

　　传动噪音过大的问题。在传动功能上，它可以把单路输入的动力通过内外齿的结构同时传递给两个不同的从动部件，也可以实现不同模数齿形的传动转换，不需要额外加装转接法兰，能大幅压缩传动单元的轴向安装尺寸，这也是这类结构在紧凑式传动箱里被广泛应用的核心原因。加工这类零件的时候，齿形加工通常采用插齿工艺保证齿形精度，内孔的精加工采用内圆磨工序保证尺寸精度和表面粗糙度，筒身的外圆不需要过高的加工精度，只要满足静平衡要求即可，因为这类零件的工作转速通常不会超过每分钟1500转，只要动平衡等级达到G6.3就能满足平稳传动的要求。在设备维护的场景里，这类零件属于易损传动件，当齿面磨损量超过齿厚的10%的时候就需要更换，所以设计的时候也考虑了拆装便利性，

　　筒身的端面预留有拆卸螺孔，方便维修的时候用拉马把零件从轴端顺利拔出，不会因为过盈配合导致拆装困难。从安装边界的尺寸约束来看，这类零件的径向最大尺寸就是外齿圈的齿顶圆直径，安装的时候需要保证齿顶圆和周边的箱体壁之间留有至少3mm的间隙，避免运转过程中出现碰擦，轴向的定位依靠轴肩和轴端挡圈实现，不需要额外的轴向固定结构，整体装配流程简单，适合批量生产装配的流水线作业场景。
