飞机起落架液压作动筒结构设计

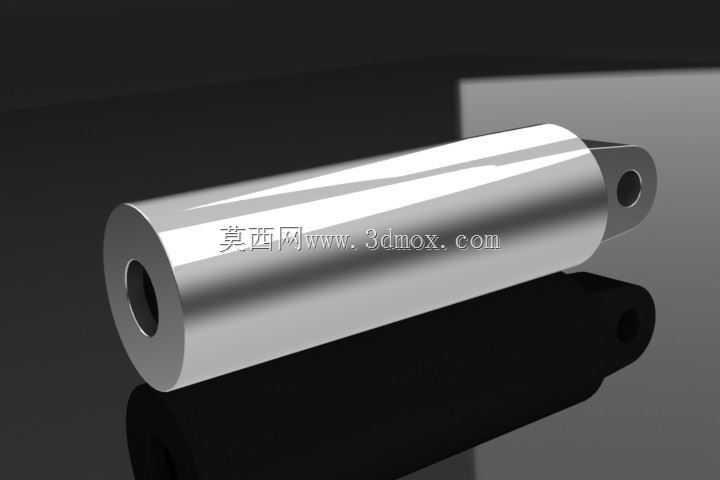

　　在民用及通用航空器的起落架系统中，作动筒是承担收放动作、载荷传递的核心执行部件，直接决定起落架收放流程的可靠性与地面滑跑、起降阶段的结构安全性。该零件为起落架收放回路的专用液压作动筒主体结构，整体采用中空缸筒搭配端部单耳连接的构型，缸体外壁做高精度高光洁度加工，既满足液压动密封的配合面粗糙度要求，也能减少长期往复运动中的密封件磨损，降低液压系统内泄风险。

　　从实际装机场景来看，这类作动筒通常安装在起落架支柱与机身承力框的连接位点，工作时通过液压油驱动内部活塞杆伸缩，带动起落架完成绕转轴的收放转动，在放下锁定位置时，缸体本身还要承担部分地面冲击载荷的传递，因此缸筒的壁厚设计经过了载荷迭代校核，中空的内孔既作为液压油的容腔，也为活塞杆的运动提供导向空间，端部的单耳结构通过铰接销轴与机身支座连接，铰接孔内预留了衬套安装位，可在长期磨损后单独更换衬套，降低维护成本。

　　设计过程中优先考虑了安装边界的适配性，缸体外径控制在匹配起落架舱内安装空间的尺寸范围内，整体长度满足起落架完全收放的行程需求，不会在收放过程中与舱内其他管路、结构件发生运动干涉。外表面的高精度圆柱度要求，是为了适配安装在缸口位置的导向环与密封圈，避免因圆柱度超差导致密封件偏磨，引发液压油泄漏问题。端部的铰接耳片与缸筒采用一体化加工构型，相比焊接连接的结构，消除了焊缝位置的应力集中风险，能够承受起降过程中的交变冲击载荷，减少疲劳断裂的概率。

　　在结构细节处理上，缸筒内孔的粗糙度要求高于外壁，因为内孔直接与活塞密封件配合，表面加工纹理会直接影响密封效果与使用寿命，设计时内孔与活塞的配合间隙选取了液压动密封的标准公差区间，既保证运动过程无卡滞，也能将内泄量控制在系统允许的范围内。端部铰接孔的轴线与缸筒轴线保持严格的垂直度公差，避免安装后作动筒伸缩过程中出现侧向附加载荷，导致活塞杆弯曲、密封件偏磨等故障。缸筒的两端分别预留了油口安装位置与端盖连接结构，可适配不同规格的液压管路接头与端盖密封形式，满足不同机型起落架液压系统的压力等级要求。

　　从建模逻辑来看，该结构采用回转体特征加局部切削的建模思路，先通过回转命令生成缸筒的主体轮廓与内孔结构，再对端部耳片进行拉伸切削与孔特征加工，所有倒角、圆角特征均按照航空零件的加工工艺要求设置，外棱边的倒角既避免安装过程中划伤操作人员与密封件，也能减少热处理过程中的应力集中，耳片与缸筒过渡位置的圆角经过应力仿真优化，能够有效分散交变载荷作用下的应力峰值，提升零件的疲劳寿命。在实际选型应用中，这类作动筒结构可根据不同机型的起落架收放载荷需求，调整缸筒内径、壁厚以及耳片的连接尺寸，匹配不同的液压系统工作压力，无需对整体构型做大幅改动，具备较好的结构通用性。
