碳钢材质机加工支撑承载板结构

项目分类:通用机械零部件 发布时间:2021-11-04 ID:359065
  • 碳钢材质机加工支撑承载板结构
  • 碳钢材质机加工支撑承载板结构
  • 碳钢材质机加工支撑承载板结构

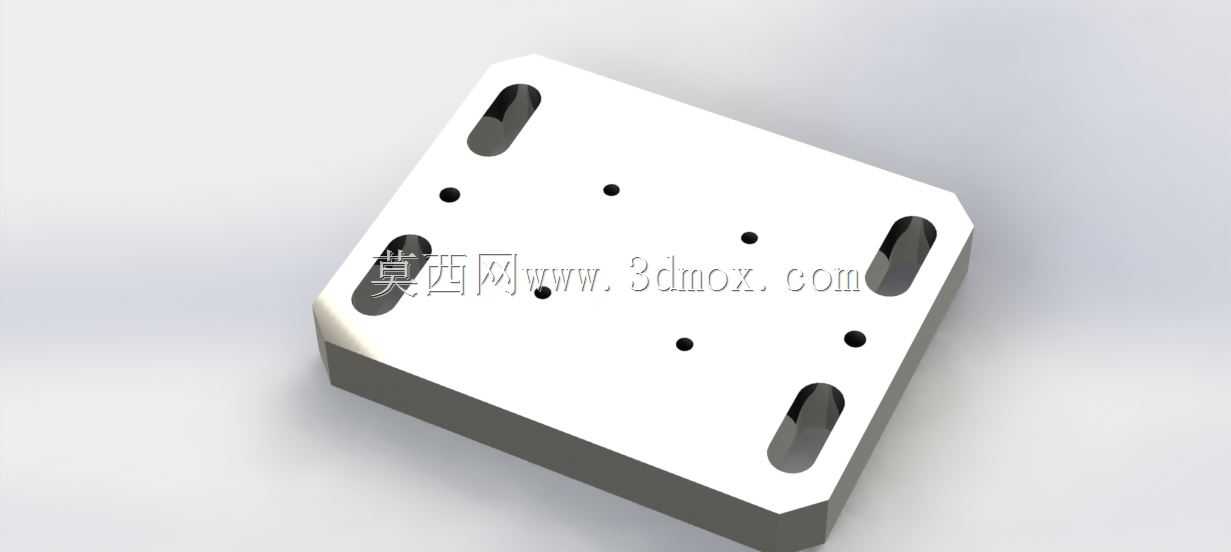

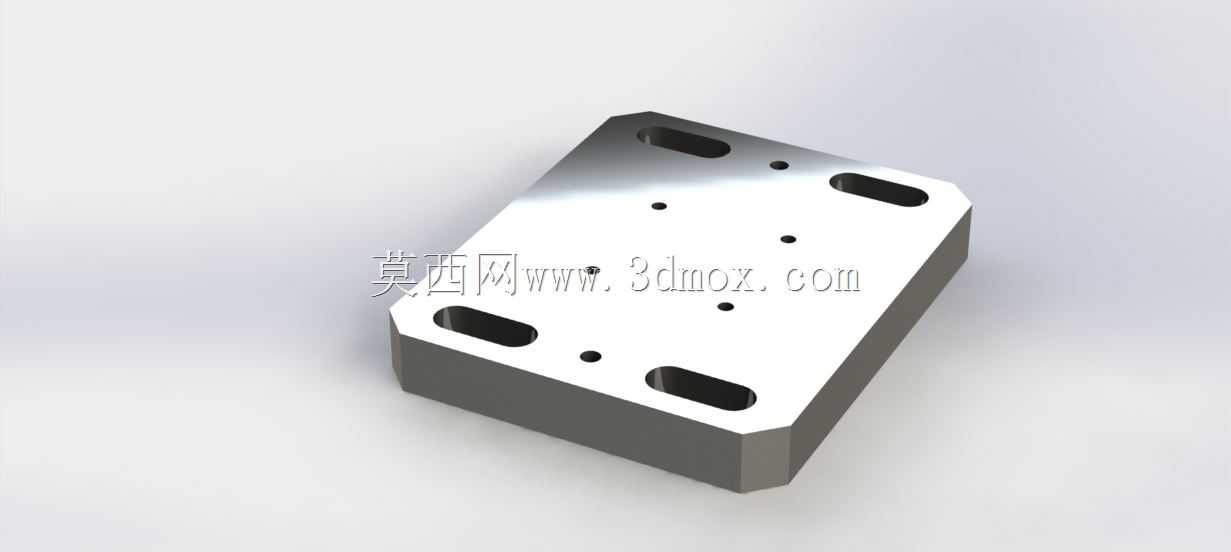

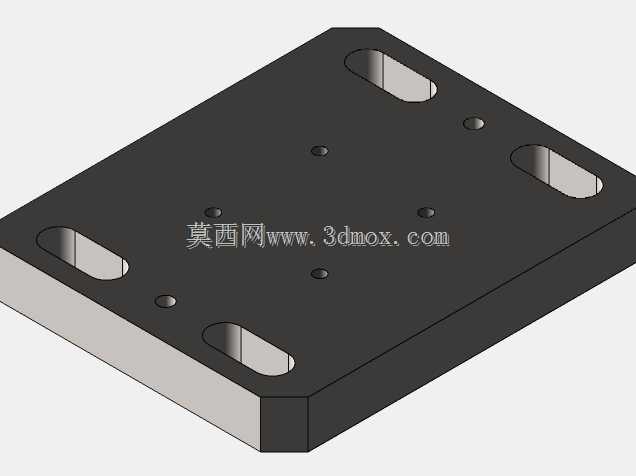

  在非标自动化设备、专用加工机床的工装夹具单元中,这类碳钢机加工支撑板是承担载荷传递、部件定位基准的核心基础零件,区别于普通焊接结构的安装板,整块坯料采用机加工成型的方式,能更好地保证各安装面的形位公差,避免焊接应力带来的长期变形问题,适配需要长期稳定承载、重复定位精度要求较高的工位场景。从结构设计逻辑来看,板体主体采用矩形切角的外形,四个角部的斜切处理并非单纯的外观优化,实际是为了避让设备框架的立柱圆角、相邻组件的安装凸台,避免装配过程中出现边角干涉,同时减少板件边角的磕碰损伤风险,在人工装配调试的工位上,切角处理也能降低尖锐边角划伤操作人员的概率。板体上的安装孔分为两类,四个角部分布的长圆形腰型孔,

  主要用于板件整体与设备基座的连接固定,腰型孔的长度方向预留了足够的调整余量,装配时可以在一定范围内微调板件的安装位置,补偿基座加工、相邻组件装配带来的位置累积误差,不需要对基座孔位进行二次修配,大幅提升现场装配的效率。板件中部区域分布的多个小圆孔,是用于上层功能组件的定位与固定,这些孔位的位置度公差会严格控制在0.02mm范围内,保证安装在板面上的气缸、导轨、定位夹具等部件的相对位置精度,避免因为基准偏差导致设备运行卡滞、加工精度超差的问题。从安装边界来看,板件的厚度根据承载需求做了匹配设计,整体厚度满足在额定载荷下的挠度变形要求,当板件上方安装有执行元件、加工工件时,板体的最大变形量会控制在弹性变形范围内,

  不会因为长期承载出现塑性变形,保证设备长期运行的精度稳定性。板体的上下两个大平面采用精铣加工,表面粗糙度达到Ra1.6的要求,既可以保证与基座贴合面的接触刚度,也能为上层安装部件提供平整的定位基准,避免因为平面度问题导致安装部件出现倾斜。在实际应用场景中,这类支撑板常被用在专用加工设备的工件承载工位、自动化线的中转定位台、检测设备的基准安装板等位置,碳钢材质的选择兼顾了结构强度与加工成本,相比铝合金材质的支撑板,碳钢的刚性更好,承载能力更强,适合承载较重的加工工件、承受加工过程中的切削冲击力,同时碳钢件的表面可以根据使用需求做发黑、镀镍等防锈处理,适配车间内的切削液、油污等复杂工作环境,不会轻易出现锈蚀问题。设计这类板件的时候,

  需要提前核算板件的受力分布,将固定用的腰型孔布置在受力的支撑点位置,让上层载荷可以直接通过连接螺栓传递到下方的基座框架上,避免板件出现悬臂受力的情况,同时中部的安装孔位要避开板件内部的应力集中区域,孔边距离板件边缘的尺寸要满足强度要求,避免紧固螺栓的时候出现板件边缘开裂的问题。另外板件侧面的加工精度不需要过高,只要满足尺寸公差要求即可,合理分配不同面的加工精度要求,能在保证使用性能的前提下,降低零件的加工成本,减少不必要的精加工程序。在实际装配过程中,这类支撑板安装时需要先清理基座贴合面的毛刺、焊渣,再将板件放置到安装位置,通过腰型孔调整好水平位置与平面度后,再对角紧固连接螺栓,避免紧固过程中板件出现翘曲变形,之后再以上层安装孔为基准,依次装配其他功能部件,整个装配过程不需要额外的修配工作,依靠零件本身的加工精度就能满足装配要求。
