金属板材冲压成型导向式冲模结构

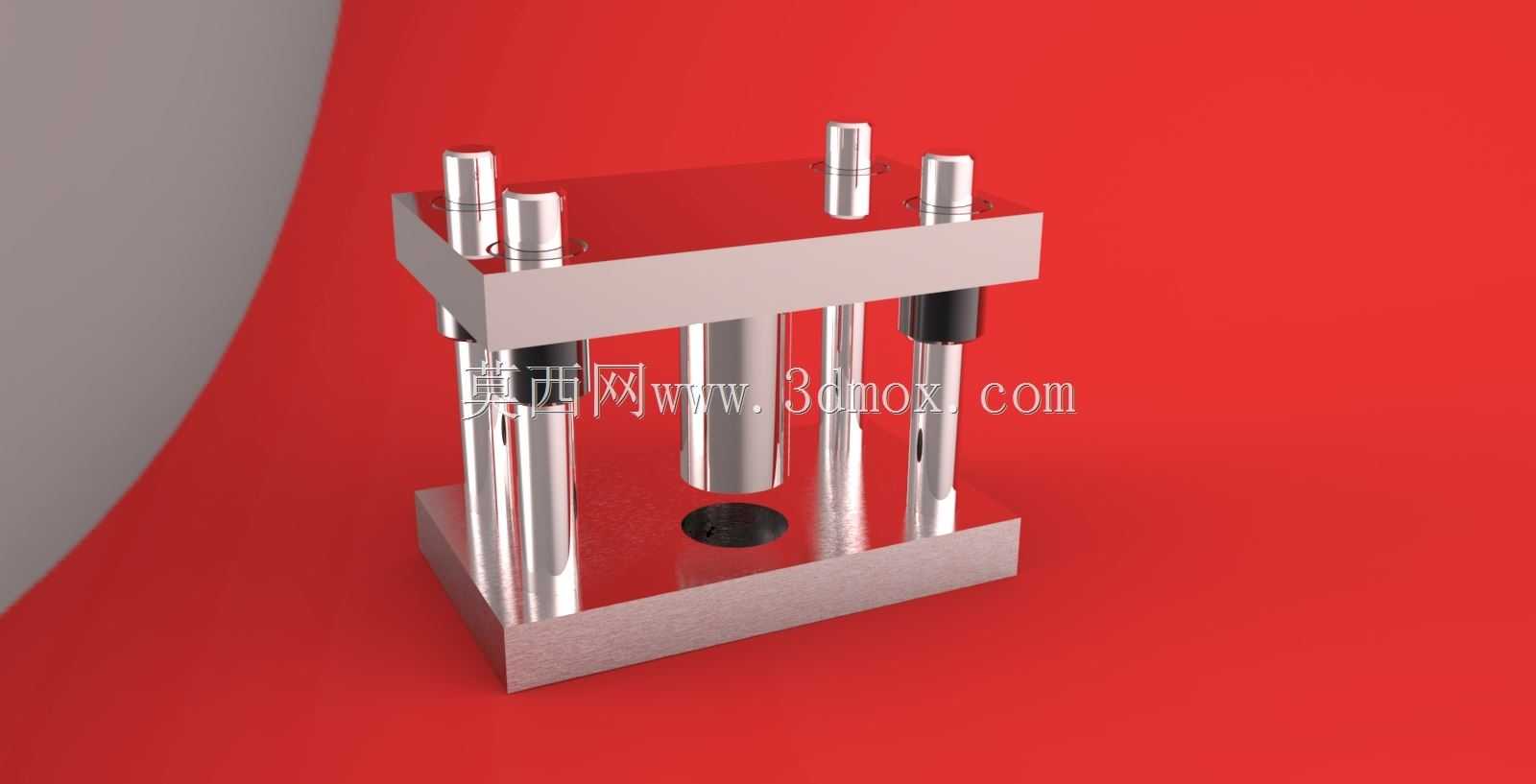

　　这套冲模结构主要面向金属板材的冷冲压加工作业场景，在五金件批量冲压生产、钣金件落料冲孔、小型金属结构件成型工序中都能适配使用，是冲压工序里直接完成板材塑形加工的核心执行部件。整套结构采用上下模座搭配独立导向柱的经典布局，上模座承担冲头的固定与压力传导功能，下模座负责定位凹模、承载待加工板材，同时作为整套模具与冲压设备工作台的安装基准面。导向组件采用四根对称布置的精密导柱搭配导套结构，导柱沿模座四角均匀分布，合模过程中导柱先于冲头进入导套完成导向定位，能抵消冲压过程中产生的侧向偏移力，避免冲头与凹模发生啃模、错位问题，保证冲压间隙的均匀性，这一设计在0.5-3mm厚度的普通冷轧板、镀锌板冲压作业中，能将冲压件的尺寸公差控制在±0.

　　05mm范围内，同时大幅延长冲切刃口的使用寿命。上下模座之间预留的工作行程空间，可适配不同刃口长度的冲头安装，也能满足不同成型高度的冲压工序需求，模座上的导柱安装孔采用同轴度精加工处理，装配时无需额外配磨即可保证导柱的垂直度要求，降低模具的现场装配调试难度。下模座中心位置设置有落料通孔，冲压产生的废料可直接通过通孔落入设备下方的废料收集槽，无需额外设置废料拨取机构，适配连续化冲压作业的排料需求。上模座的顶面为平整安装面，可直接与冲压设备的滑块连接固定，安装孔位采用通用化间距设计，能适配多数公称压力在10-63吨区间的开式压力机安装，无需额外制作过渡连接板。整套结构的受力路径经过优化，冲压过程中设备施加的压力沿上模座、冲头、板材、

　　凹模、下模座垂直传导，导向柱仅承担导向定位作用，不承受主冲压载荷，避免导柱受侧向载荷变形影响导向精度。在实际生产应用中，这套模架可根据具体加工需求更换不同的冲头与凹模组件，既能完成简单的冲孔、落料工序，也可通过加装成型镶件完成浅拉伸、压印、折弯等简单成型工序，模座本身的通用化程度较高，可作为基础模架重复使用，仅需更换作业对应的刃口部件即可适配不同产品的冲压需求，能有效降低中小批量冲压生产的模具制作成本。模架的各部件棱角均做了倒角处理，避免装配与搬运过程中出现锐边划伤问题，导柱顶端设置有防尘密封结构，可阻挡冲压过程中产生的金属碎屑进入导套配合面，减少导向副的磨损，延长维护周期。上下模座的平行度在加工时严格控制在0.

　　02mm/100mm范围内，保证合模后刃口间隙的周向均匀性，避免出现冲压件毛刺过大、刃口局部崩损的问题。在安装调试时，仅需将下模座固定在设备工作台面，调整上模座与滑块的连接位置，通过试冲纸张的方式确认间隙均匀后即可锁紧固定，整套模具的调试周期较无导柱的敞开式冲模缩短60%以上，对操作人员的装配技能要求也更低。针对日常维护需求，导柱与导套的配合面预留有润滑油槽，定期加注冲压专用润滑脂即可保证导向动作顺畅，无需复杂的拆解维护。在连续冲压作业工况下，这套导向式结构的抗偏载能力表现突出，即使板材定位出现小幅偏移，导向结构也能保证上下模的对中精度，避免设备与模具出现硬性损伤。
