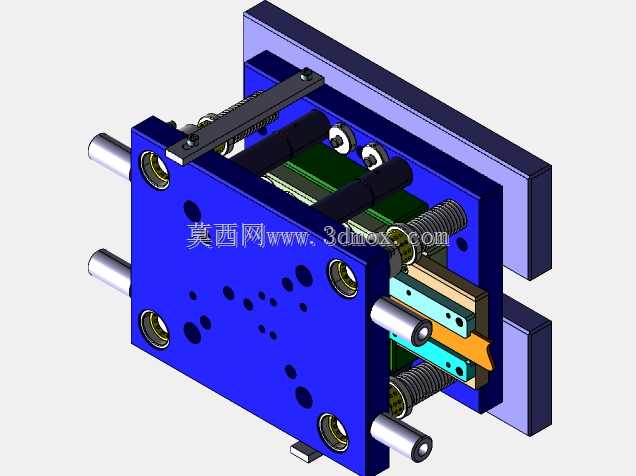

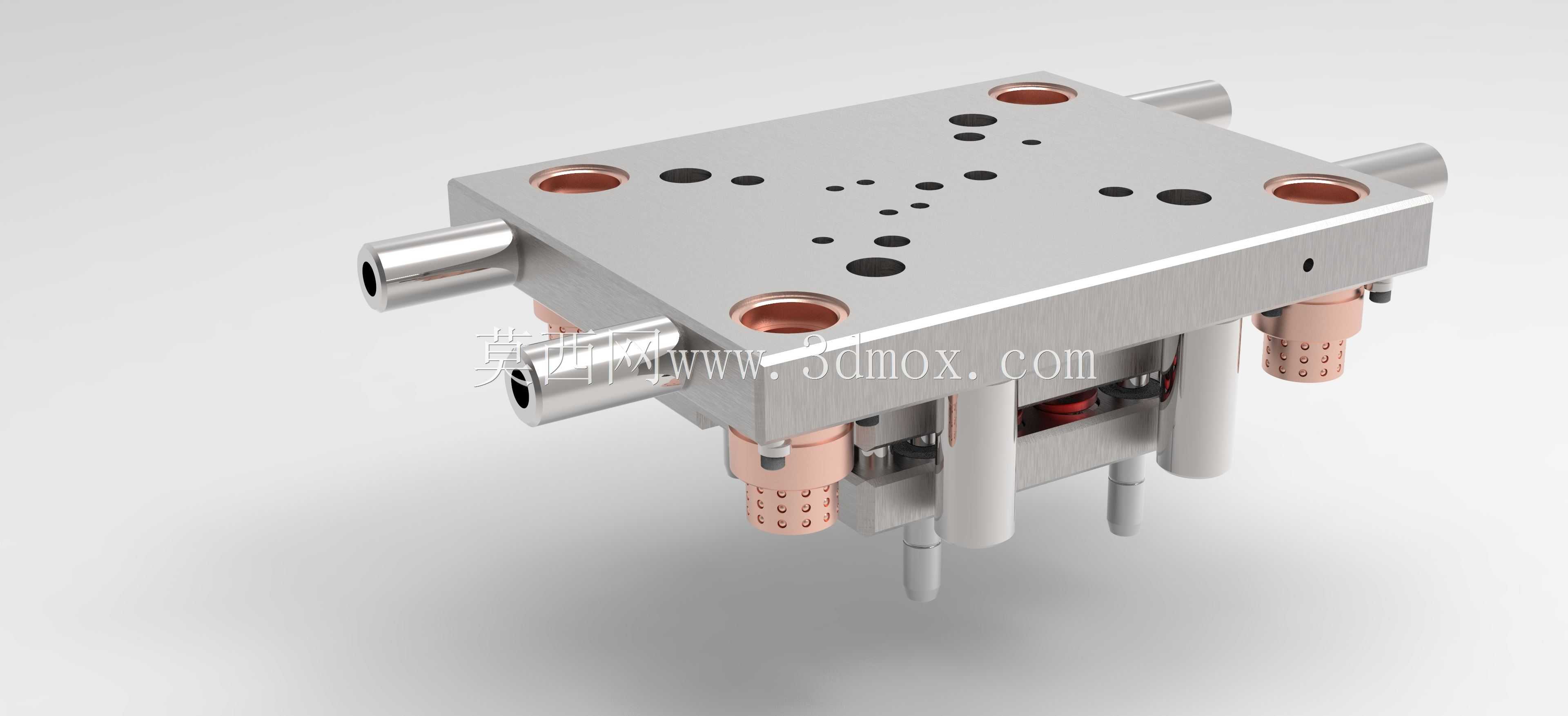

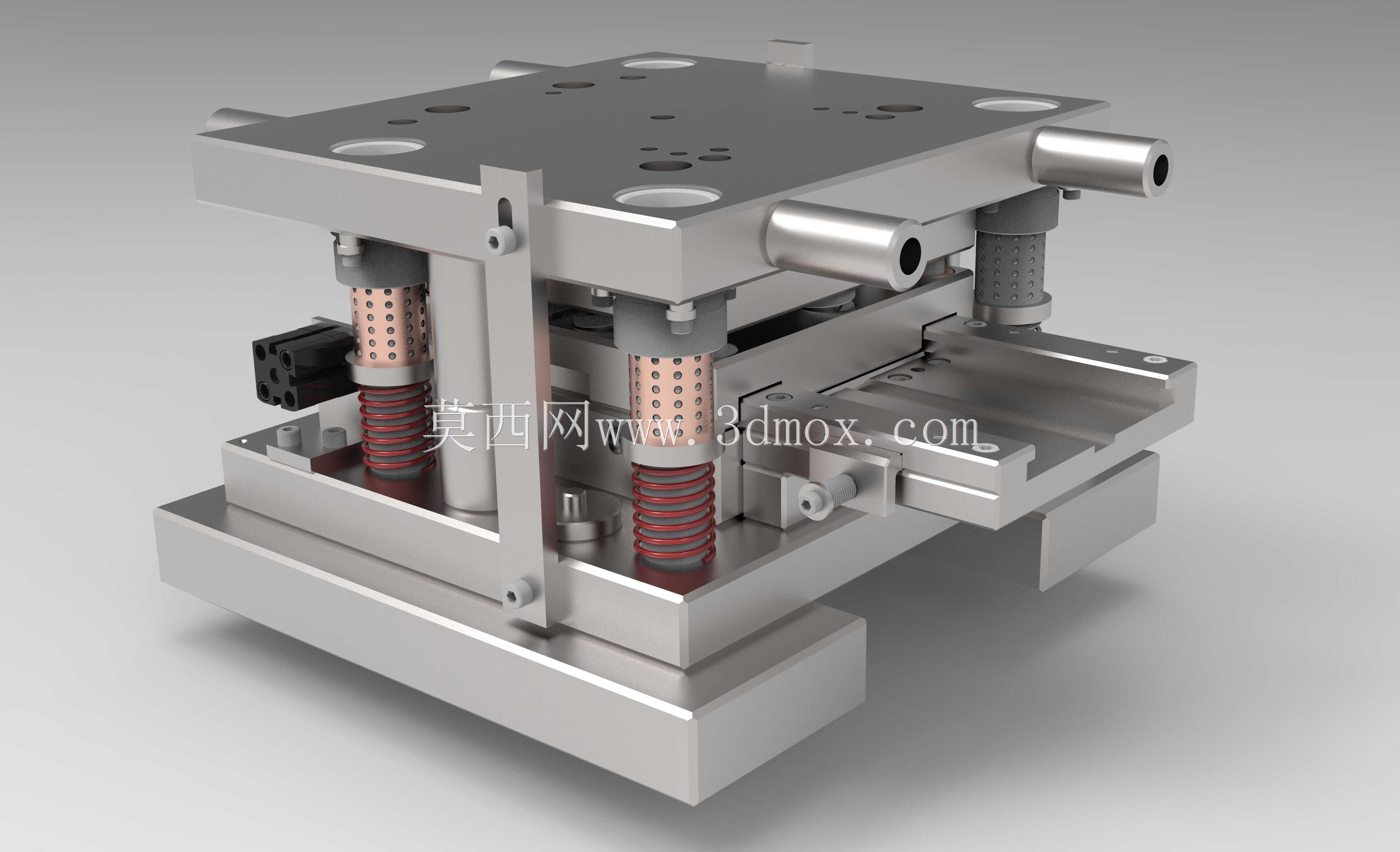

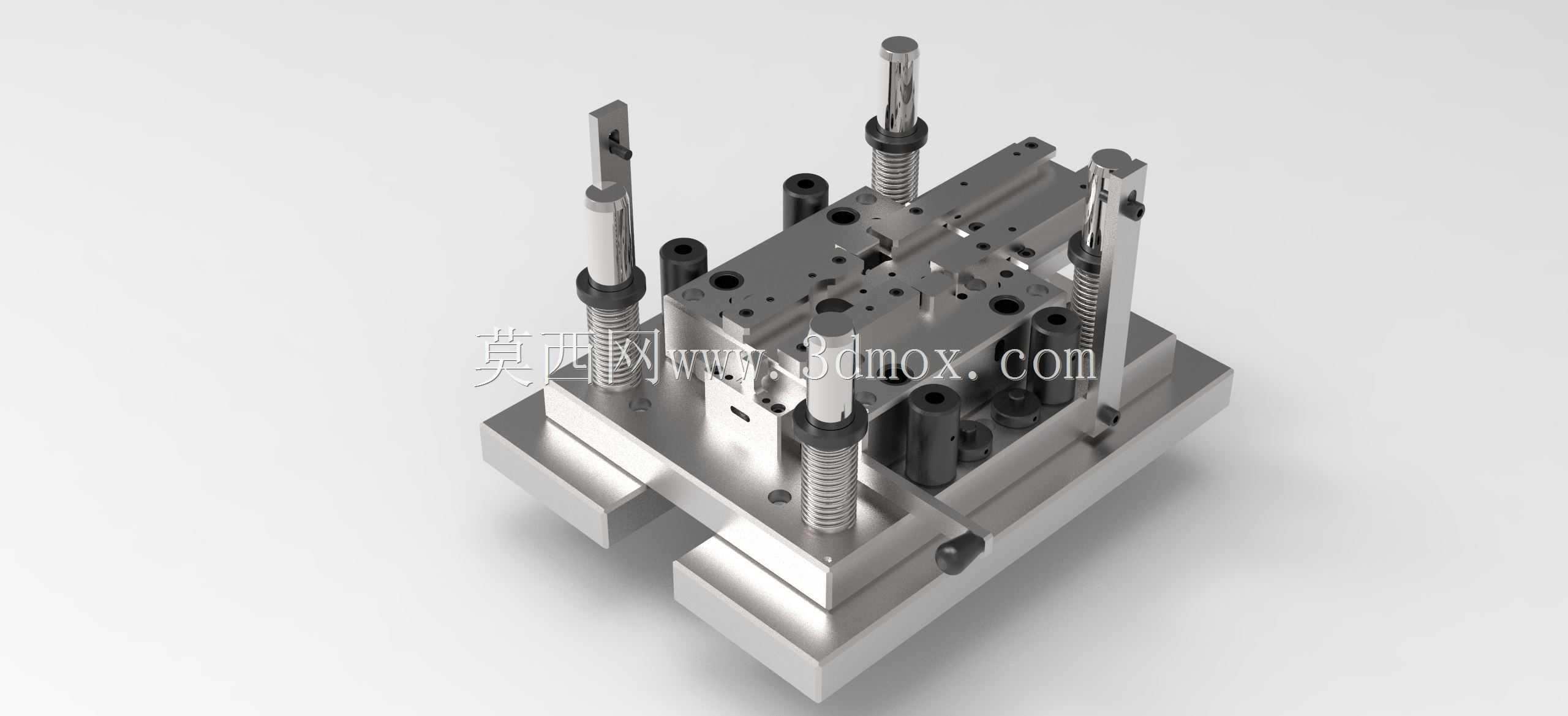

垫片螺母渐进式冲压压模结构设计

　　这套压模主要面向五金紧固件批量冲压生产场景，适配常规开式机械压力机的安装接口，用于连续完成垫片与螺母组合件的多道冲压成型工序，在五金汽配、通用紧固件加工车间的冲压工位上，这类级进结构的压模能替代多套单工序模，减少工序间工件转运、定位的辅助时间，同时降低多次装夹带来的形位公差累积问题。从结构布局来看，整套模具采用标准冷冲模架的三板式基础架构，上下模座选用调质处理的45钢材质，保证长期受冲击载荷下的刚性与抗变形能力，导柱导套配合精度选用H6/h5间隙配合，搭配内部的铜合金导套衬套与储油槽结构，能在连续高速冲压工况下保持稳定的导向精度，避免上下模合模时出现啃模、错位的问题。模架内部的弹性卸料结构采用矩形截面合金弹簧搭配等高套筒的组合，

　　弹簧预压量按照冲裁力的15%设置，既能保证冲压过程中条料被平稳压紧，避免冲裁断面出现毛刺过大、带料翘曲的问题，又能在开模时提供足够的卸料力，将箍在凸模上的料边顺利脱出。送料方向沿模具长度方向布置，侧刃与导正销配合完成条料的步距定位，首步侧刃冲切出定位缺口，后续每一步工位都设置导正销插入预冲的工艺孔内，保证每个工位的成型位置偏差控制在0.02mm以内，依次完成冲定位孔、冲裁外形、压型、镦压、落料的多道工序，条料从模具前端送入后，无需中间人工干预，就能在压力机的连续行程中直接输出成型完成的垫片螺母组合件。模具的安装边界完全适配常规160吨开式压力机的工作台尺寸，上下模座的安装槽、压板台尺寸按照通用压力机的T型槽间距设计，

　　模柄采用标准直径50mm的压入式结构，能直接与压力机滑块的模柄孔配合安装，无需额外制作转接法兰。在成型工位的结构设计上，针对螺母部分的镦压成型需求，对应的凸模采用硬质合金镶块结构，通过过盈配合镶入凸模固定板内，承受镦压时的高局部压应力，避免长期冲压后出现凸模塌陷、磨损过快的问题；凹模部分同样采用镶拼结构，每个工位的凹模镶块单独加工、装配，后续维护时仅需更换磨损的单个镶块，无需整体报废凹模，大幅降低后期维护成本。模具侧面设置的误送料检测部件，能在条料送进步距出现偏差时触发压力机的急停信号，避免错位送料导致的模具凸模折断、凹模崩裂的事故，适配自动化冲压生产线的连续运行需求。卸料板与凸模之间的间隙控制在0.01mm以内，

　　既对凸模起到辅助导向的作用，又能避免间隙过大导致的卸料时带料变形，针对垫片部分的薄料冲裁需求，凸凹模的冲裁间隙按照料厚的8%选取，保证冲裁断面的光亮带占比超过80%，无需后续额外的去毛刺工序就能满足零件的装配要求。整套模具的闭合高度、开模行程都经过匹配计算，在压力机滑块到达下死点时，各成型工位刚好完成对应工序的成型动作，上模回程到上死点时，卸料板将条料完全脱出凸模，留出足够的送料空间，配合自动送料机就能实现每分钟80-120次的连续冲压作业，相比单工序模的生产效率提升4倍以上，同时减少3-4名操作工人的配置，在大批量紧固件生产场景下具备很高的投入产出比。
