13米双液压悬挂门系统结构设计

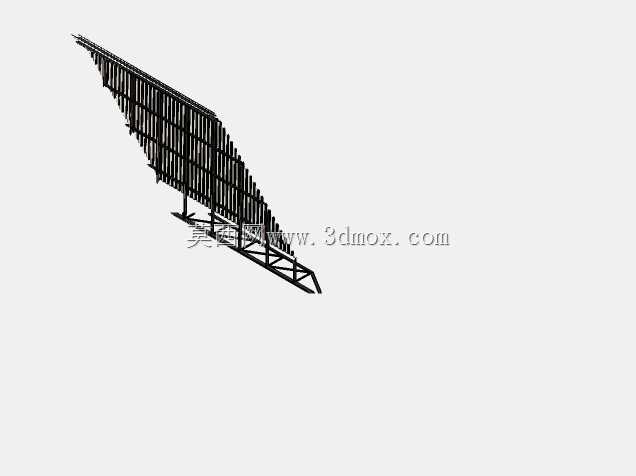

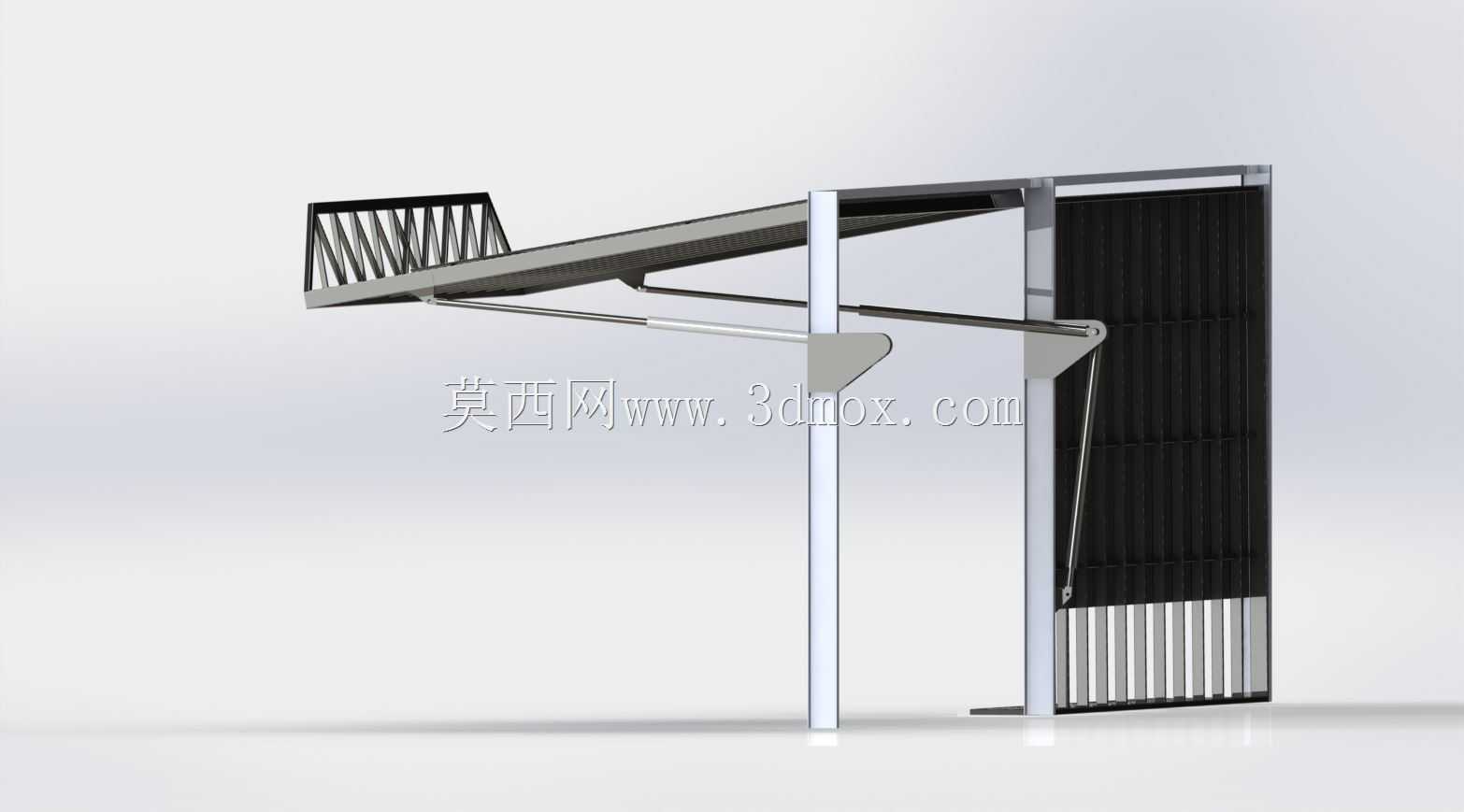

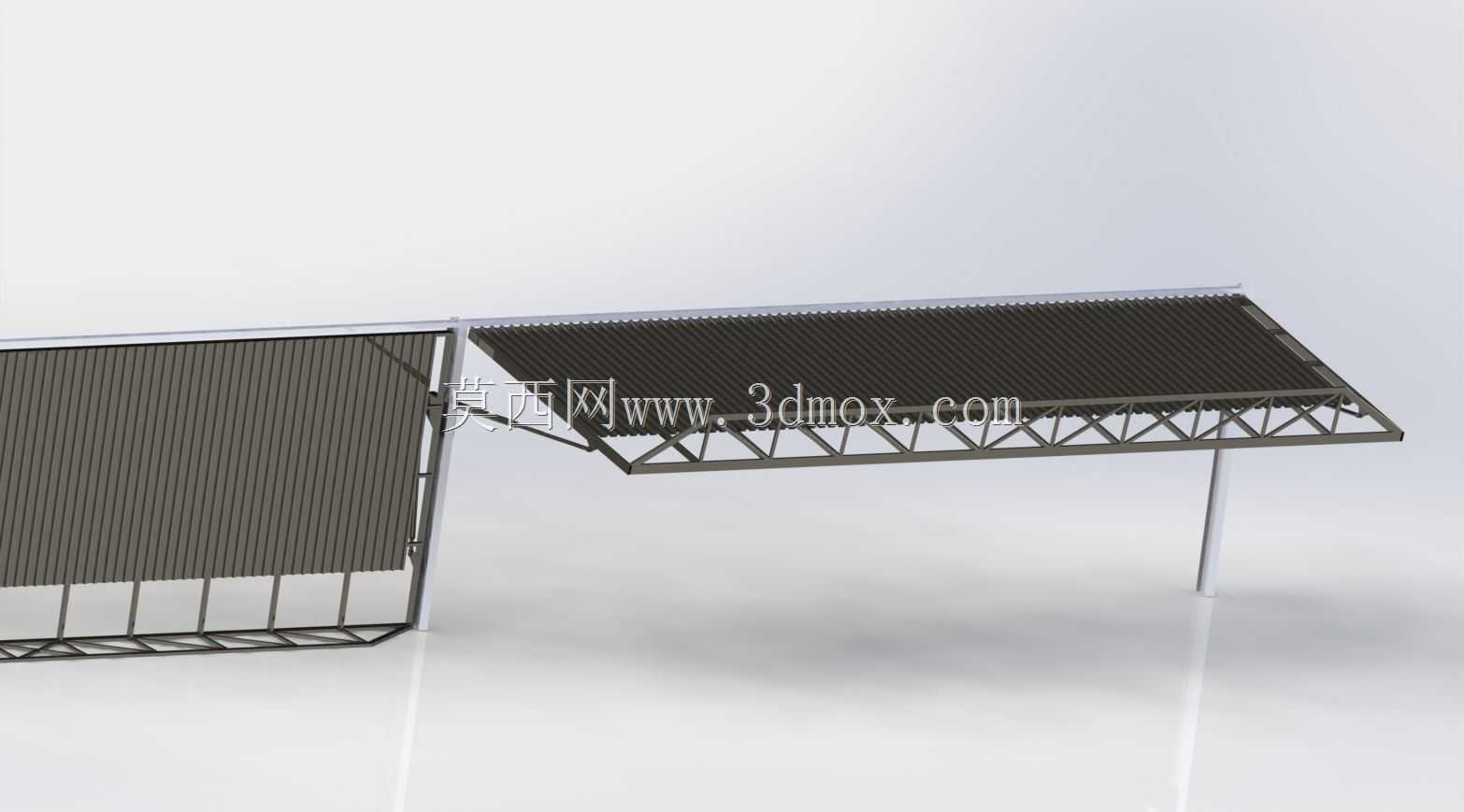

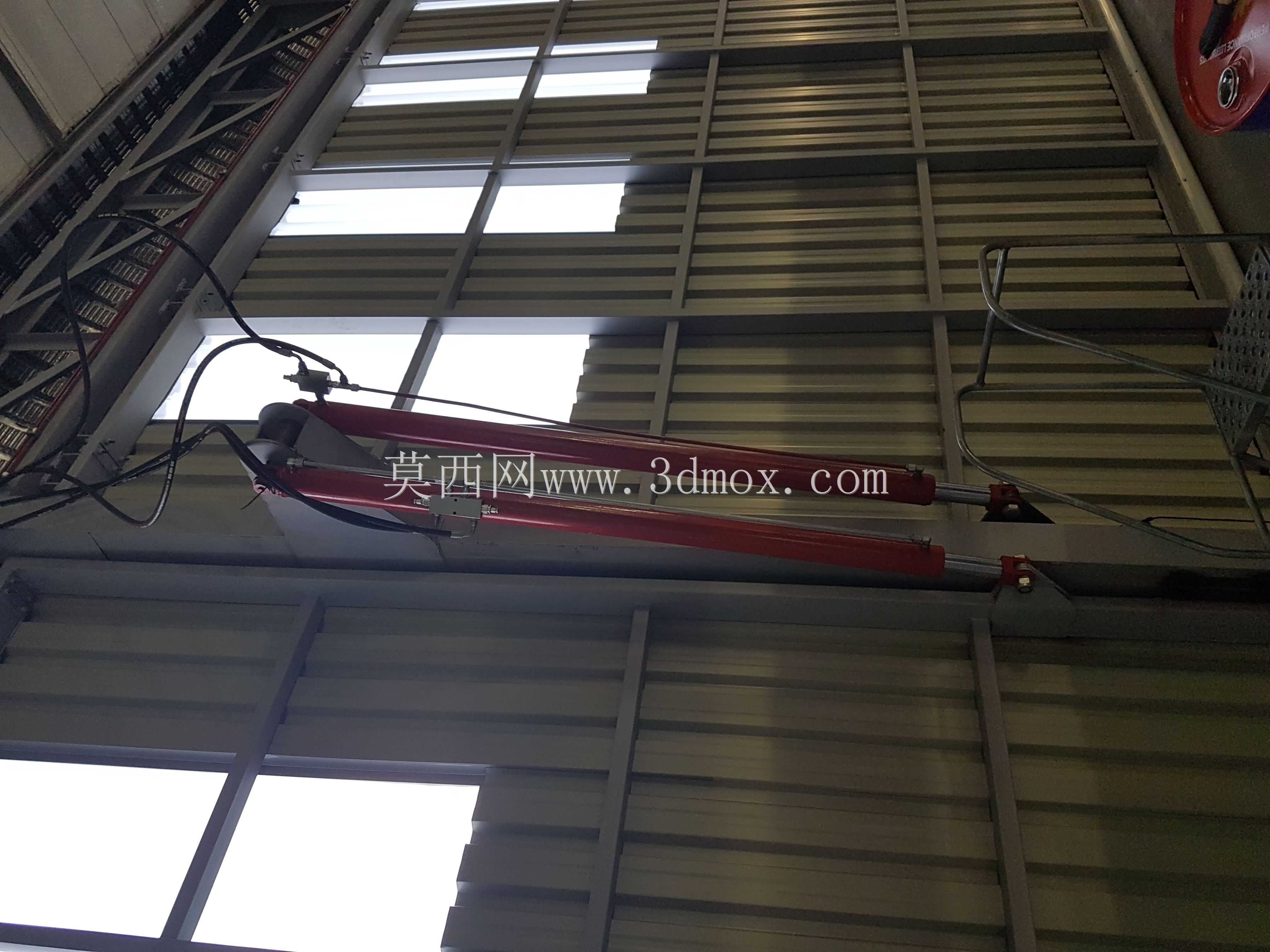

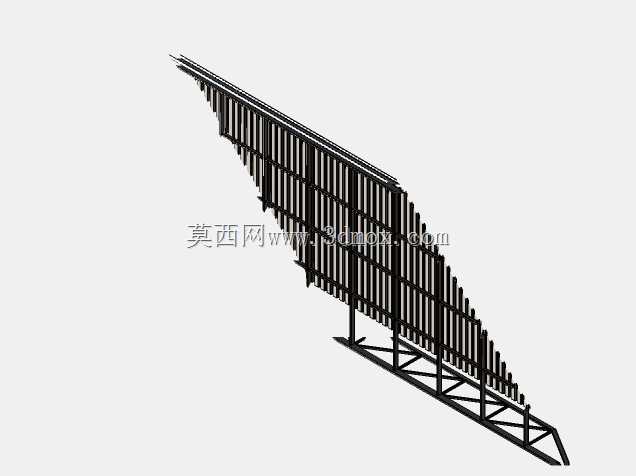

这套13米跨度的双液压悬挂门系统，主要面向大型仓储谷仓、工业厂房外侧的大尺寸洞口启闭场景，区别于传统推拉门、平开门的轨道占地问题，悬挂式的结构完全将承重载荷转移到洞口上方的承载梁上，地面无需铺设导向轨道，不会出现厂区内运输车辆碾压轨道导致的变形卡滞问题，日常通行时叉车、大型货运车辆无需避让地面凸起结构，通行效率更高。整套门体采用分节折叠的结构设计，单节门片采用矩形钢管焊接成框架骨架，外覆波纹压型钢板，在保证门体整体抗风载强度的同时，尽可能降低单片门体的自重，减少上部悬挂轨道的承重负荷，也能降低液压驱动系统的输出扭矩要求。门体的悬挂吊架采用滚轮组内嵌在顶部的H型钢轨道内，滚轮采用带密封轴承的钢制滚轮，可承受径向与轴向的复合载荷，避免大风天气下门体出现侧向晃动脱轨的问题。液压驱动部分采用双缸同步驱动方案，两侧的液压油缸分别连接对应侧的门体折叠传动机构，通过同步阀控制两侧油缸的伸缩行程差控制在2mm以内，避免门体启闭过程中出现偏斜卡滞，油缸的铰接点位置经过反复调校，在门体完全闭合时油缸处于伸出行程末端，利用液压锁的保压特性实现门体的闭合锁止，无需额外加装机械锁止结构，在门体完全开启时，所有折叠门片会收拢堆叠在洞口两侧的隐藏收纳区内，完全不会占用洞口的通行净空，13米的跨度可以满足大型粮食转运设备、工程机械设备的进出需求。设计过程中重点校核了顶部承载梁的绕度变形量，满载荷状态下梁体绕度控制在跨度的1/1000以内，避免轨道变形导致滚轮卡滞；门片之间的铰接位置采用自润滑铜套，长期使用无需频繁加注润滑脂，适配谷仓这类多粉尘的使用场景，减少粉尘进入铰接缝隙导致的磨损卡滞；门体底部设置有可调节的密封胶条，闭合时胶条贴合地面，可阻挡室外粉尘、雨水进入仓内，同时能减少仓内粮食储存过程中的温湿度流失。安装边界上，顶部轨道需要与洞口上方的建筑结构梁做刚性连接，连接点间距不超过800mm，两侧的液压站可安装在洞口侧边的设备夹层内，液压管路沿轨道侧边的线槽布设，不会外露影响整体美观，也能避免外力磕碰导致的管路破损。
