车床尾座结构三维设计

　　车床尾座作为卧式车床的核心配套功能部件，主要承担轴类、套类回转零件加工过程中的端部顶紧支撑作用，在长轴类零件车削、钻孔、铰孔、攻丝等工序中是不可或缺的功能单元，其结构刚性、进给精度、锁紧可靠性直接决定了加工过程中工件的回转稳定性，进而影响最终加工的形位公差与表面质量。从实际加工场景来看，当工件长径比超过4:1时，仅靠主轴卡盘单端夹持会在切削力作用下产生悬臂挠曲变形，此时尾座顶尖伸出顶紧工件端面的中心孔，与主轴形成双支撑回转结构，可大幅提升工件装夹刚性，降低切削振纹出现的概率，在重型切削、细长轴加工场景中，尾座的支撑作用甚至直接决定了加工能否顺利完成。

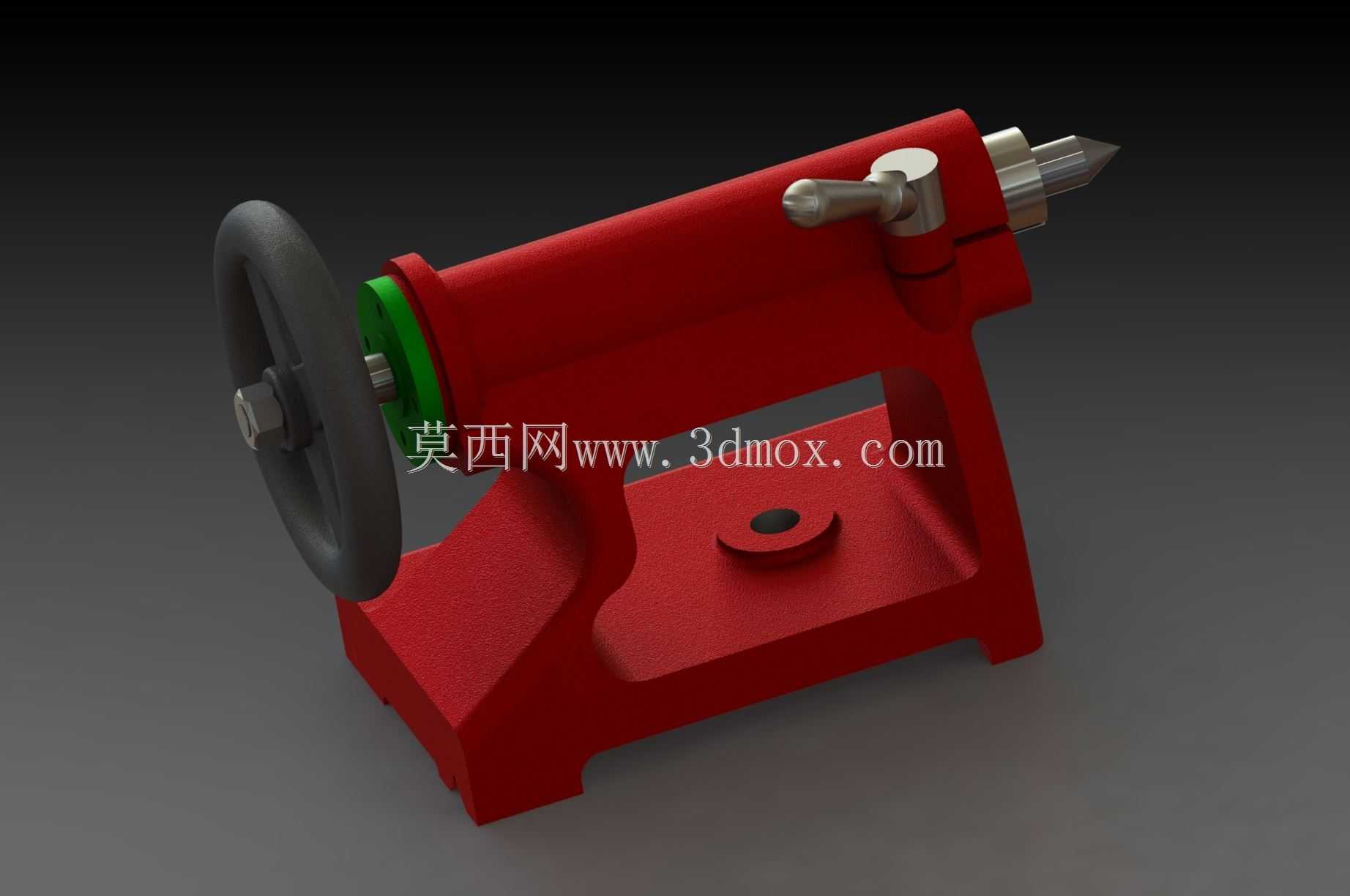

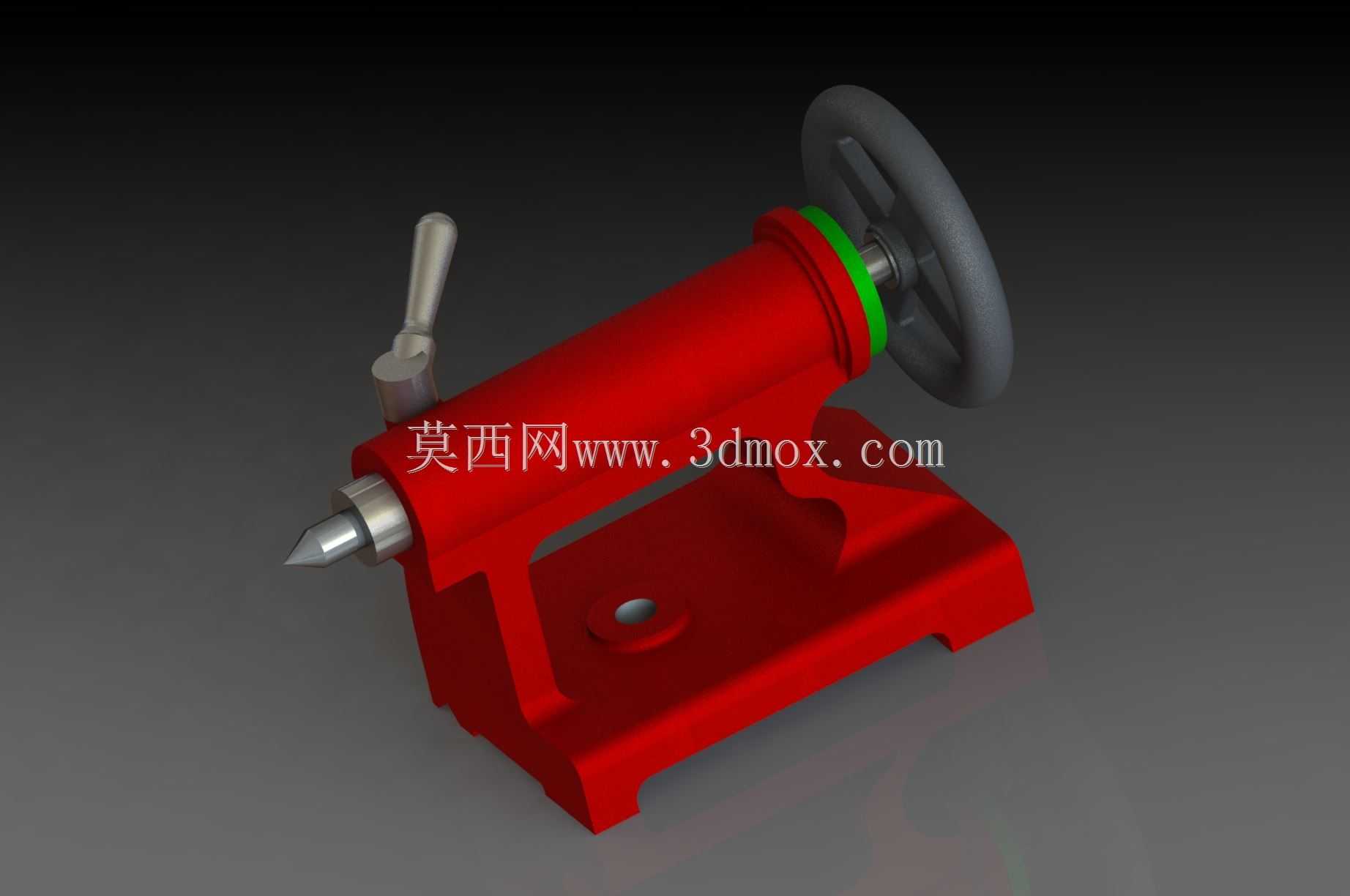

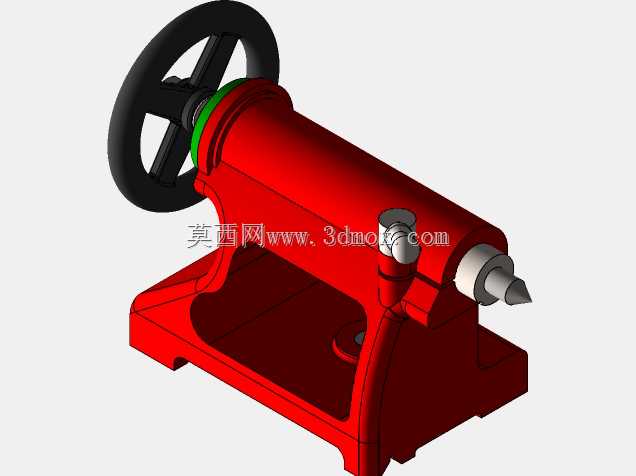

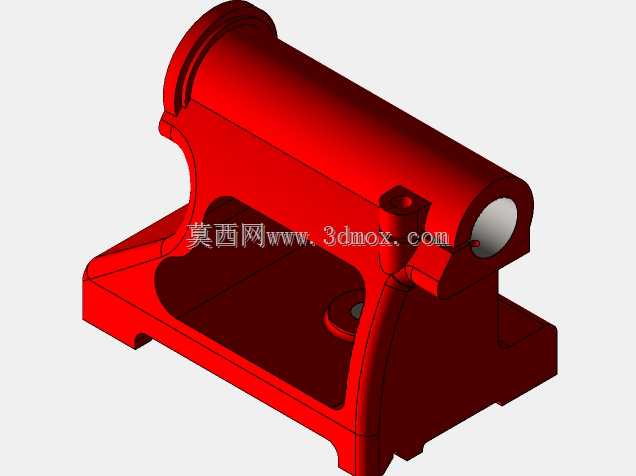

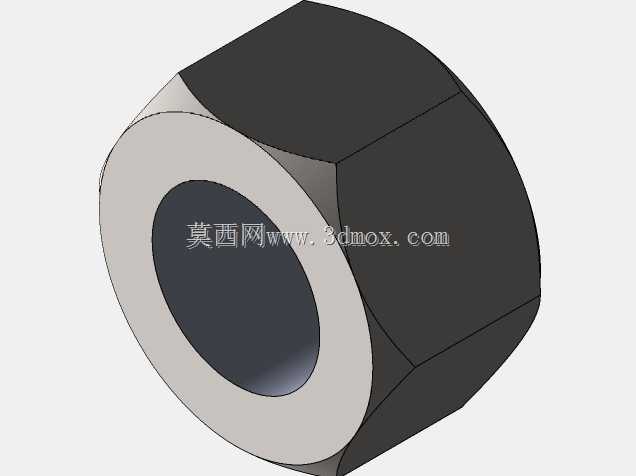

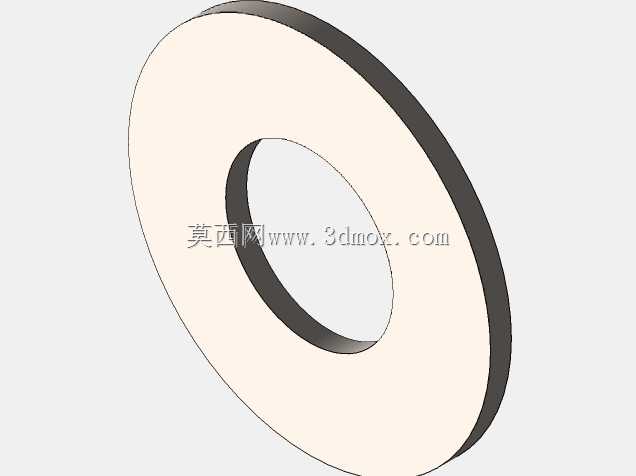

　　该尾座整体采用落地式床鞍连接结构，底座为带加强筋的箱型铸铁结构，底部设置与车床床身导轨匹配的导向安装面，可沿床身导轨轴向滑动调整位置，适配不同长度规格的工件装夹需求，底座中部设置锁紧机构安装位，位置调整到位后可通过压板结构将尾座整体锁紧在床身导轨上，避免切削过程中出现轴向窜动。上部的尾座体为核心承载结构，内部加工有水平方向的精密套筒安装孔，套筒与内孔采用H7/h6间隙配合，可沿轴向平稳滑动，套筒前端采用莫氏锥孔设计，可适配安装固定顶尖、回转顶尖、钻头、铰刀等不同工装，满足不同工序的使用需求。

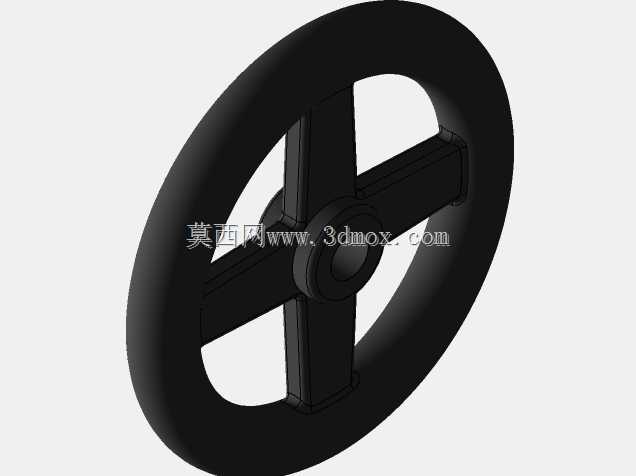

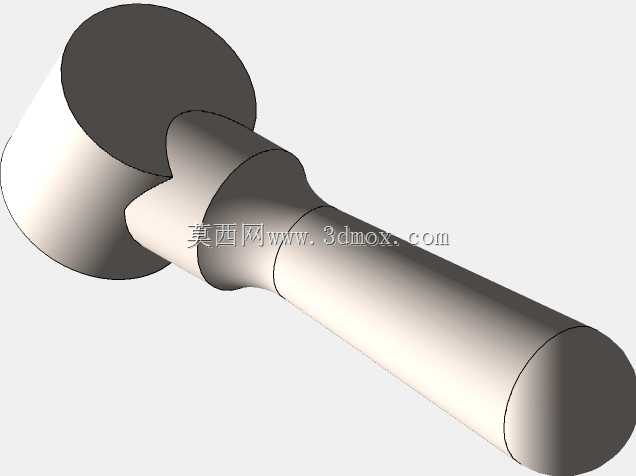

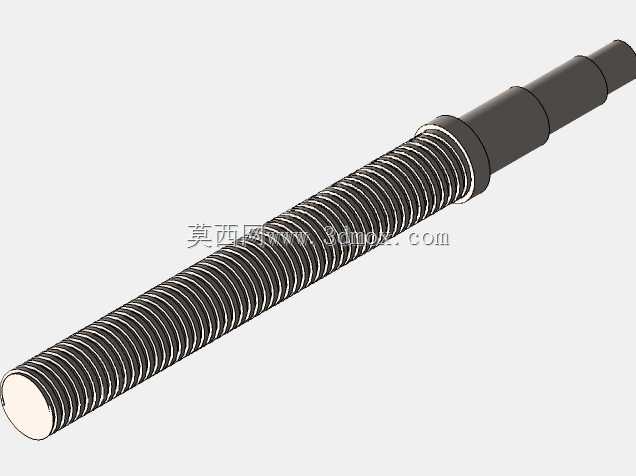

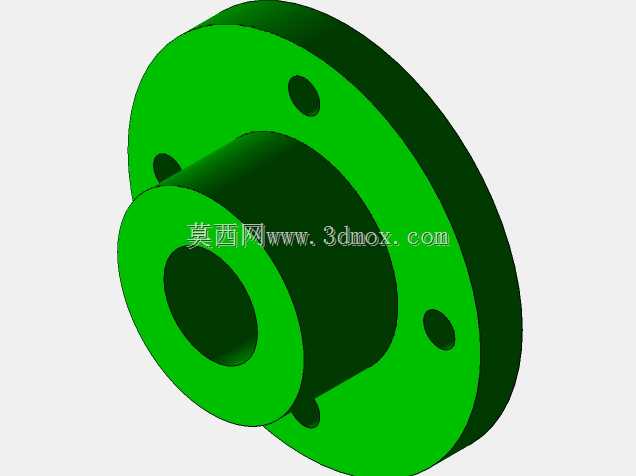

　　尾部的手轮进给机构采用梯形螺纹传动副，手轮与进给丝杠同轴连接，转动手轮即可带动套筒实现轴向进给，梯形螺纹具备自锁特性，进给到位后不会在轴向切削力作用下自行回缩，同时手轮侧设置有锁紧手柄，套筒位置调整到位后扳动锁紧手柄，可通过内部的偏心压紧机构将套筒牢牢锁紧在尾座体上，承受大切削载荷下的轴向反作用力。套筒前端的密封结构可阻挡加工过程中的切削液、铁屑进入尾座体内部的配合面，避免配合面出现拉毛、磨损，延长部件的维护周期。

　　从设计思路层面，该尾座在建模过程中优先保证各配合面的形位公差要求，尾座体的套筒安装孔与底座导轨安装面的平行度公差控制在0.02mm/100mm以内，保证套筒进给方向与主轴轴线的同轴度，避免顶紧工件时出现别劲、顶尖磨损过快的问题。手轮操作力经过优化设计，空行程转动手轮的力矩控制在5N·m以内，操作人员无需施加过大的力即可完成顶尖进给操作，同时进给行程预留足够的安全余量，避免套筒伸出超程导致内部传动副脱开。

　　安装边界方面，该尾座适配普通卧式车床的平导轨结构，底座导向面宽度、导轨跨距与对应型号车床的床身参数完全匹配，整体安装后顶尖中心高与主轴中心高的偏差控制在0.01mm以内，保证顶紧工件时工件轴线与主轴回转轴线重合，不会出现工件装夹倾斜导致的锥度误差。日常使用过程中，尾座的套筒配合面、梯形螺纹副需要定期加注锂基润滑脂，减少运动部件的磨损，锁紧机构的压紧块需要定期检查磨损量，当压紧间隙过大时及时调整补偿，保证锁紧可靠性。在进行深孔加工工序时，尾座安装钻头后可通过手轮缓慢进给实现手动钻削，相比主轴进给具备更灵活的操作手感，适合小批量、高精度孔系的加工场景，在进行端面攻丝作业时，尾座的浮动进给特性可有效补偿丝锥的进给导程，避免出现乱牙、丝锥折断的问题。
