带C轴功能数控车床加工回转零件模型

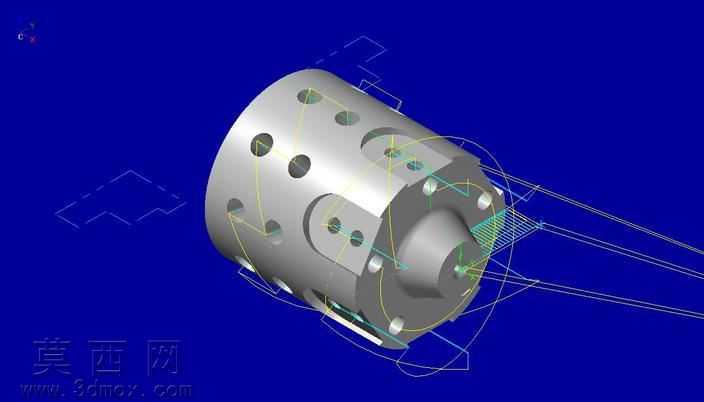

本作品为数控车床C轴加工场景下的回转类零件三维建模成果，建模过程依托三维机械设计软件完成，首先基于回转体零件的加工工艺逻辑搭建基础实体：以零件中心轴线为旋转基准，通过旋转凸台命令生成零件的主体回转基体，精准还原了零件端部的锥面定位结构、柱面主体的同轴度公差基准特征。在细节结构处理上，针对零件柱面分布的多组径向通孔、偏心沉孔、端面定位槽特征，采用草图驱动的拉伸切除命令完成特征构建，所有孔位的位置度、孔径尺寸均匹配实际数控车削C轴分度加工的工艺参数，确保模型结构与实际加工成品的尺寸一致性。模型渲染阶段采用金属材质赋予零件实体，还原了钢制机加工零件的哑光金属质感，对零件的棱边做了微小倒角的细节处理，还原实际机加工零件的去毛刺工艺特征；同时构建了C轴加工的刀具轨迹线框，通过不同颜色的线层区分铣削加工路径、钻孔进给路径、主轴分度定位路径，直观呈现带C轴功能的数控车床在完成车削工序后，通过主轴分度定位实现柱面、端面孔系及槽系加工的工艺逻辑。设计过程中充分考虑了C轴数控车床的加工特性：零件的装夹定位基准与车床卡盘装夹位置匹配，所有需C轴分度加工的特征均围绕主轴回转中心做圆周分布，避免出现超出机床C轴加工行程的结构，轨迹线的排布严格遵循实际加工的走刀顺序，先完成端面特征加工再分度完成柱面特征加工，轨迹避让设计充分考虑了刀具与零件非加工面的安全间隙，整个模型既还原了加工成品的完整结构，也通过可视化的轨迹呈现了C轴数控车床的加工操作逻辑，可用于数控加工教学、工艺方案演示场景。
