双层板结构直线循迹移动机器人设计

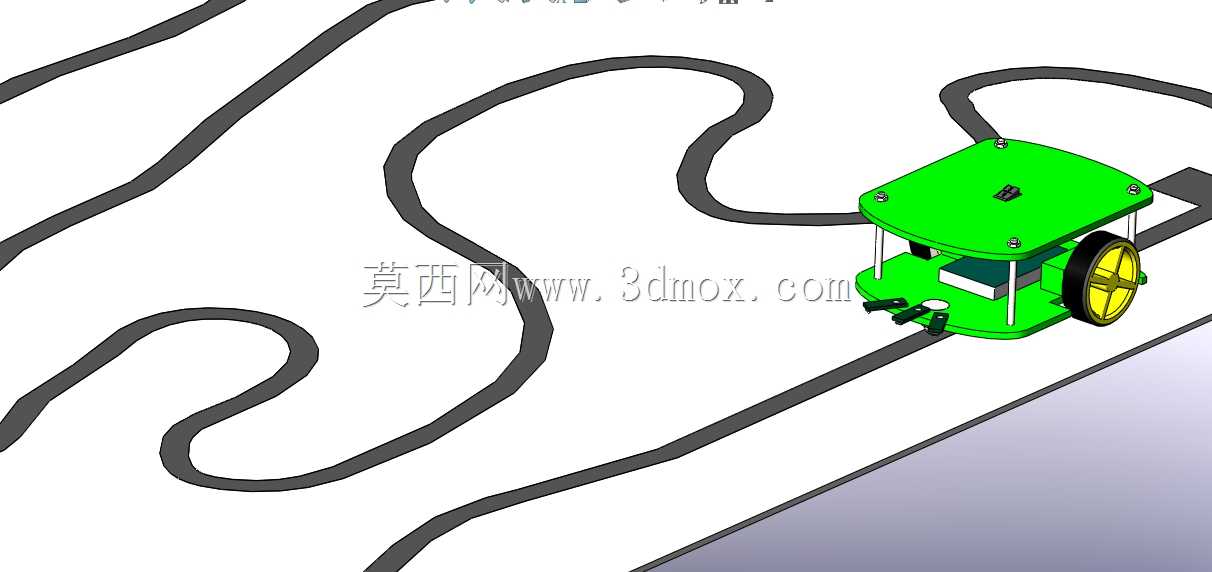

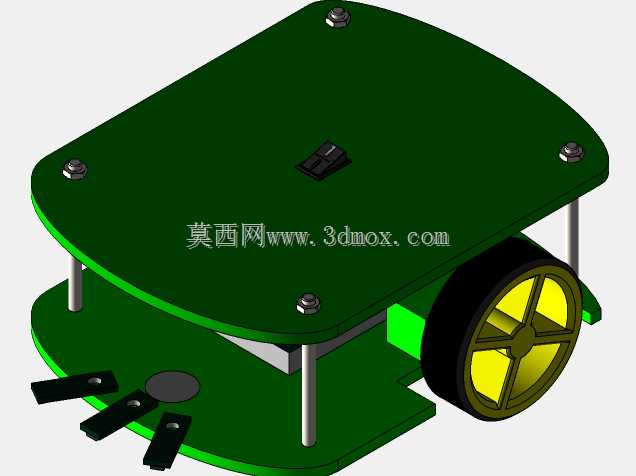

　　这款直线跟随移动装置主要面向教学实验、小型物料定点转运、生产线辅助巡检场景设计，整体采用上下双层板堆叠的布局形式，通过四根金属支撑柱完成上下层的空间分隔，既预留了下层传感器、驱动轮组的安装空间，也给上层控制板、电源模块、开关元件留出了充足的布置区域，整体结构紧凑，没有冗余的外伸结构，能够在狭窄的通道内完成直线循迹行进动作。从实际使用的角度出发，该装置的核心功能是通过前端探出的多组巡线检测元件识别地面预设的导引标识线，实时调整两侧驱动轮的转速差，保证车体始终沿着标识线路径直线行进，不会出现走偏、脱线的问题；前端的检测板采用探出式安装，检测元件距离地面的高度控制在5-10mm区间，既能够保证检测灵敏度，

　　也避免了行进过程中检测板剐蹭地面造成元件损坏。驱动部分采用单侧轮组外露的差速布局，配套的轮组采用轮毂加橡胶外圈的结构，橡胶外圈能够增加和地面的摩擦力，减少行进过程中的打滑问题，轮组的安装轴和下层板的轴承座直接配合，传动路径短，动力损耗小；另一侧配套万向从动支撑结构，保证转向调整时车体运行平稳，不会出现卡滞、翘头的问题。上下两层板的边角都做了圆弧过渡处理，没有尖锐的棱角，避免在调试、搬运过程中划伤操作人员，板件上的安装孔位都做了沉台设计，固定螺丝安装后不会突出板面，保证上层板面的平整性，方便后续拓展加装其他功能模块。设计过程中优先考虑了装配的便捷性，所有板件的固定孔位都采用统一规格的螺丝连接，不需要特殊的定制紧固件，

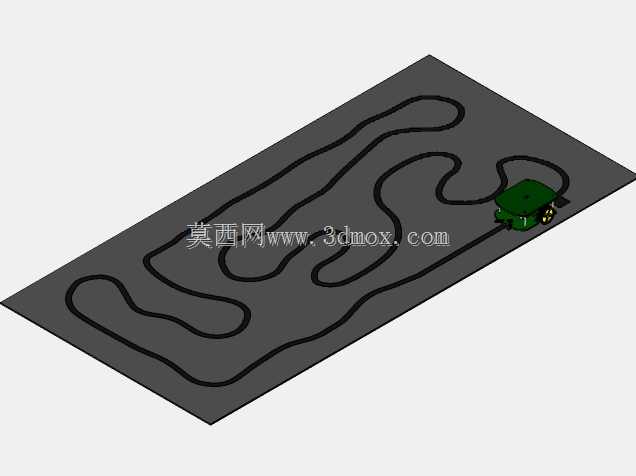

　　拆解维护时只需要常规的内六角扳手就可以完成全部拆装操作；支撑柱的长度经过匹配计算，上下层之间的净空高度能够容纳常规尺寸的锂电池组、电机驱动板，不需要额外切割或者垫高元件，装配时的容错空间充足。从安装边界来看，该装置的整体轮廓尺寸控制在小型移动底盘的常规区间，宽度不超过150mm，长度不超过200mm，能够在宽度200mm以上的导引通道内顺畅通行，最小转弯半径可以通过差速参数调整到零，支持原地转向动作，适配多段直线衔接的导引路径。前端的检测元件安装位预留了多组固定孔，可以根据实际检测需求调整检测元件的数量和间距，适配不同宽度的导引标识线；上层板的开关元件布置在板面中心靠前的位置，操作人员在装置行进过程中可以快速触碰到开关，

　　完成紧急断电操作，提升调试过程的安全性。下层板的底部预留了电池仓的固定位置，电池的重心落在整车的中心区域，避免行进过程中因为重心偏移出现侧翻问题，驱动电机的安装位采用嵌入式固定，电机主体嵌入下层板的预留槽内，既降低了整车的整体高度，也保证电机固定的稳定性，长时间运行不会出现电机松动、移位的问题。轮组和驱动电机的输出轴采用直连配合，没有额外的传动齿轮组，减少了传动环节的故障点，日常维护只需要定期检查轮组的固定螺丝松紧度即可，不需要复杂的保养操作。在结构强度方面，上下层板件采用足够厚度的绝缘板材制作，能够承受常规的元件安装压力，不会因为加装元件出现板面弯曲变形的问题，支撑柱采用金属材质，连接强度充足，即使装置从较低高度意外跌落，也不会出现上下层板分离、支撑柱弯折的问题。该装置的结构设计充分考虑了教学场景下的反复拆装、调试需求，所有孔位的位置精度都控制在合理公差范围内，装配时不需要反复修锉孔位，新手也可以快速完成整机组装；同时预留的拓展安装位可以支持后续加装避障传感器、蓝牙通信模块等元件，拓展更多的功能，不需要对原有板件做大规模的修改。
