乘用车传动系统等速驱动车轴结构

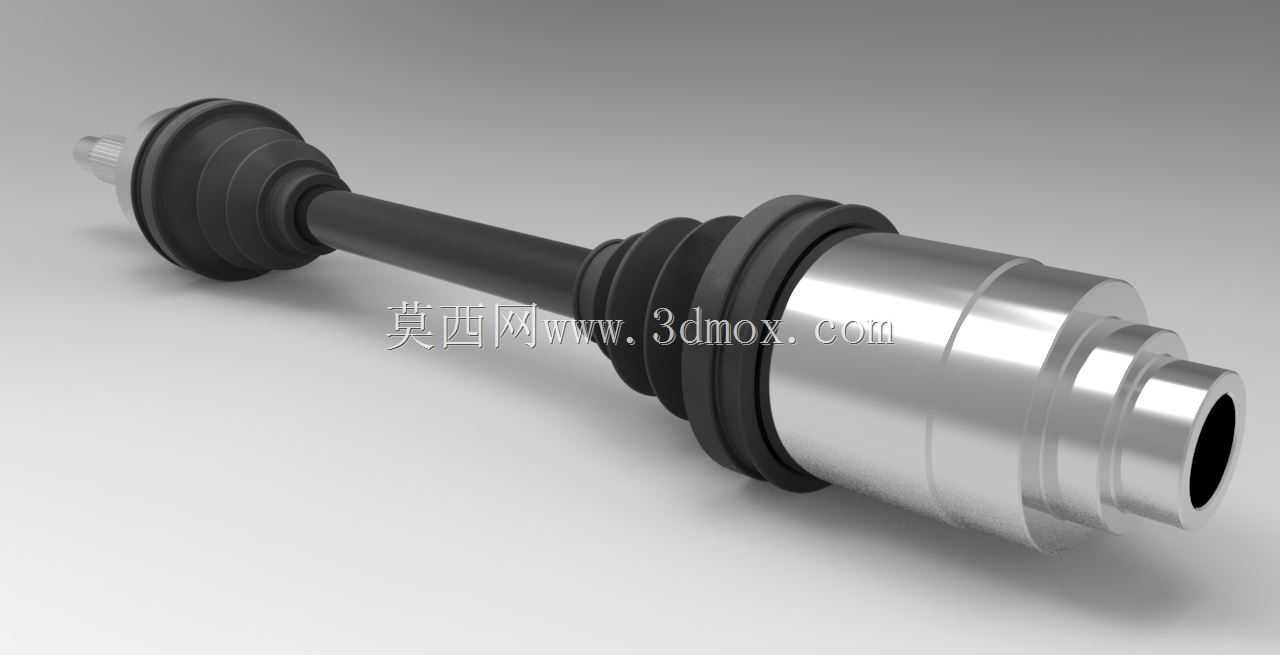

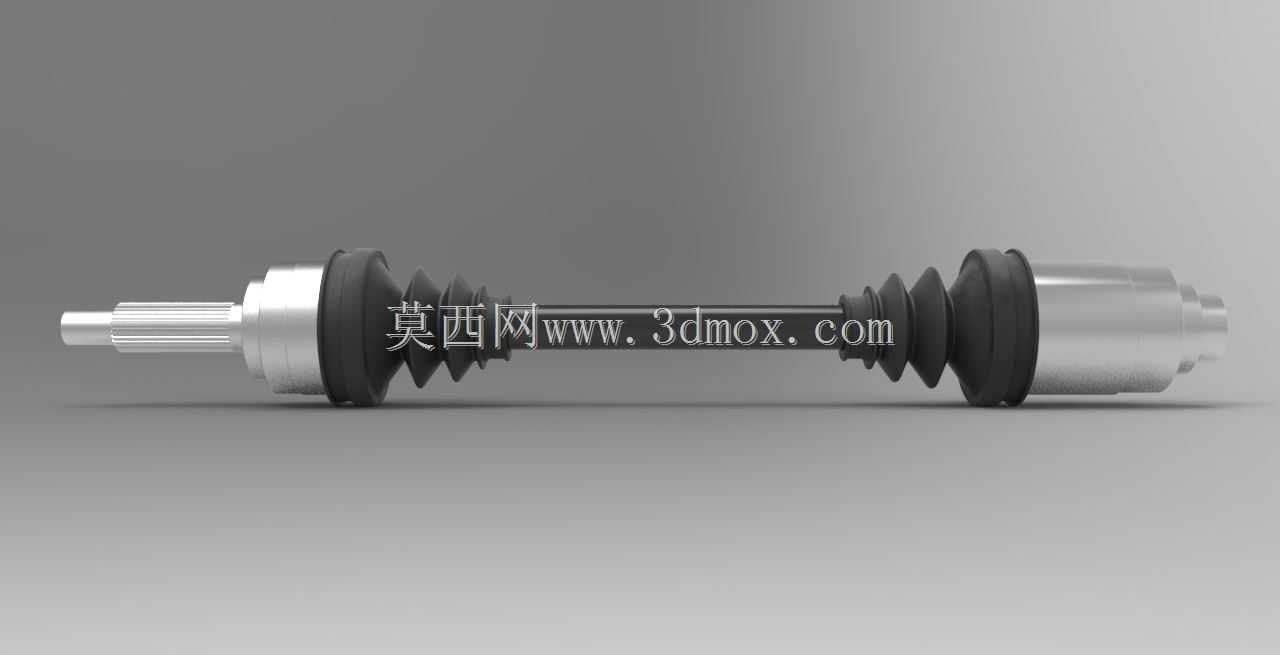

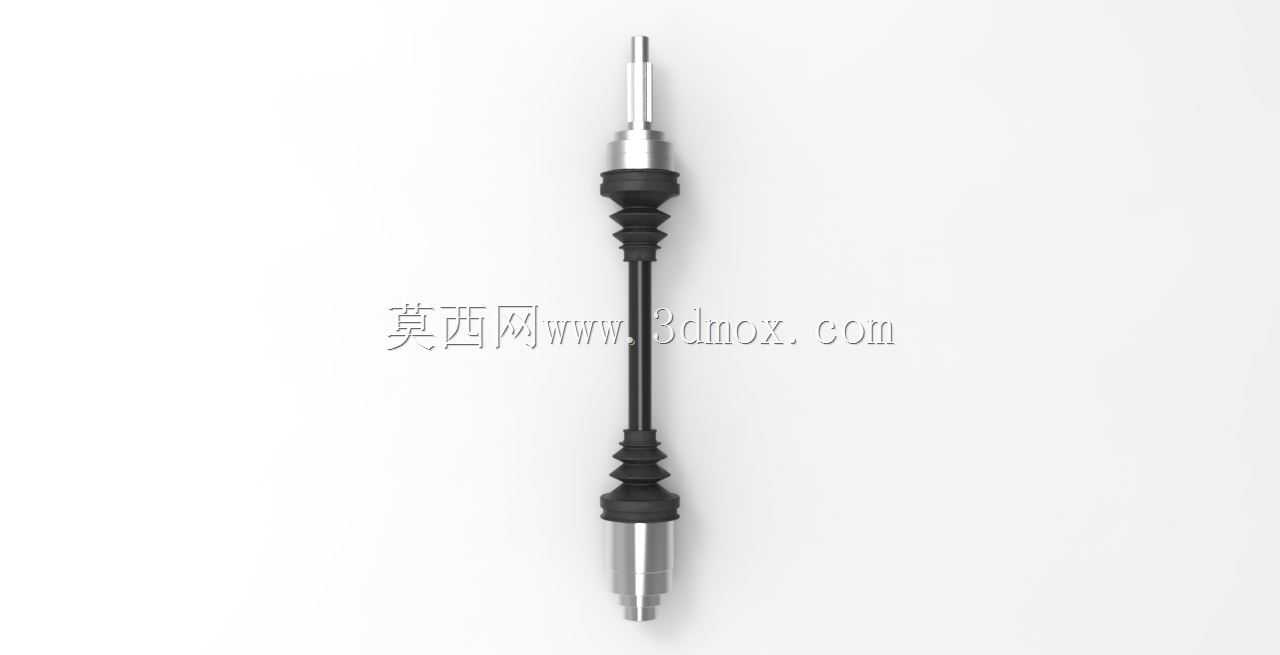

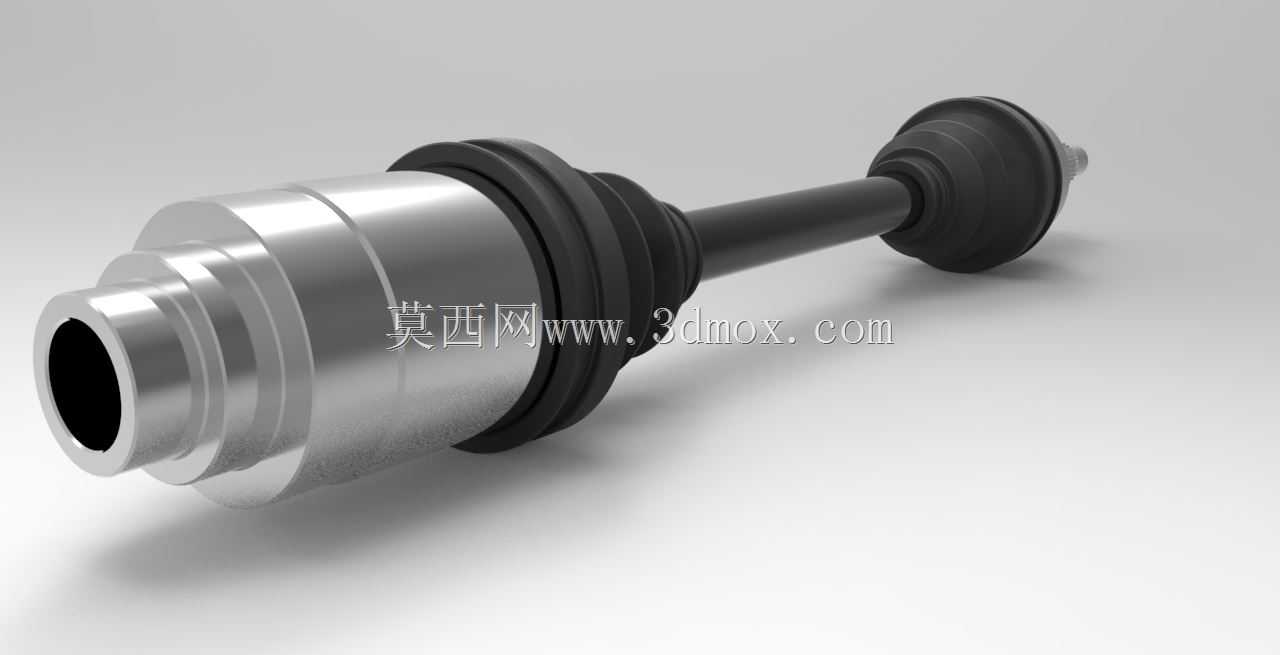

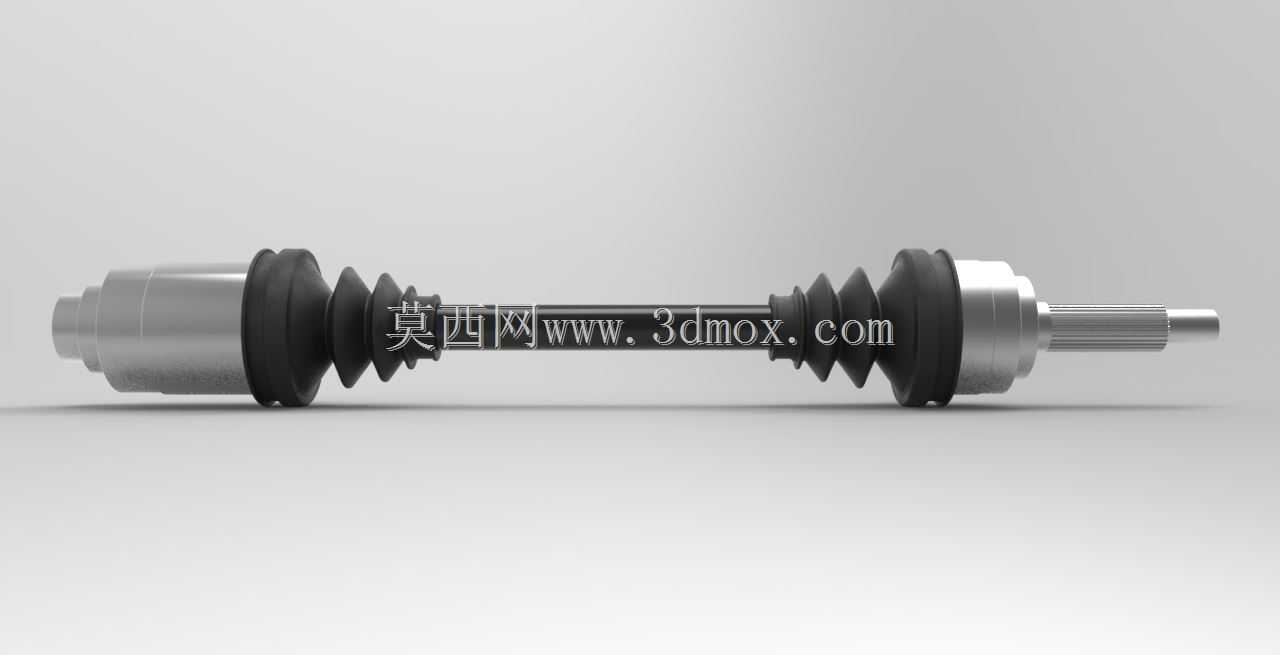

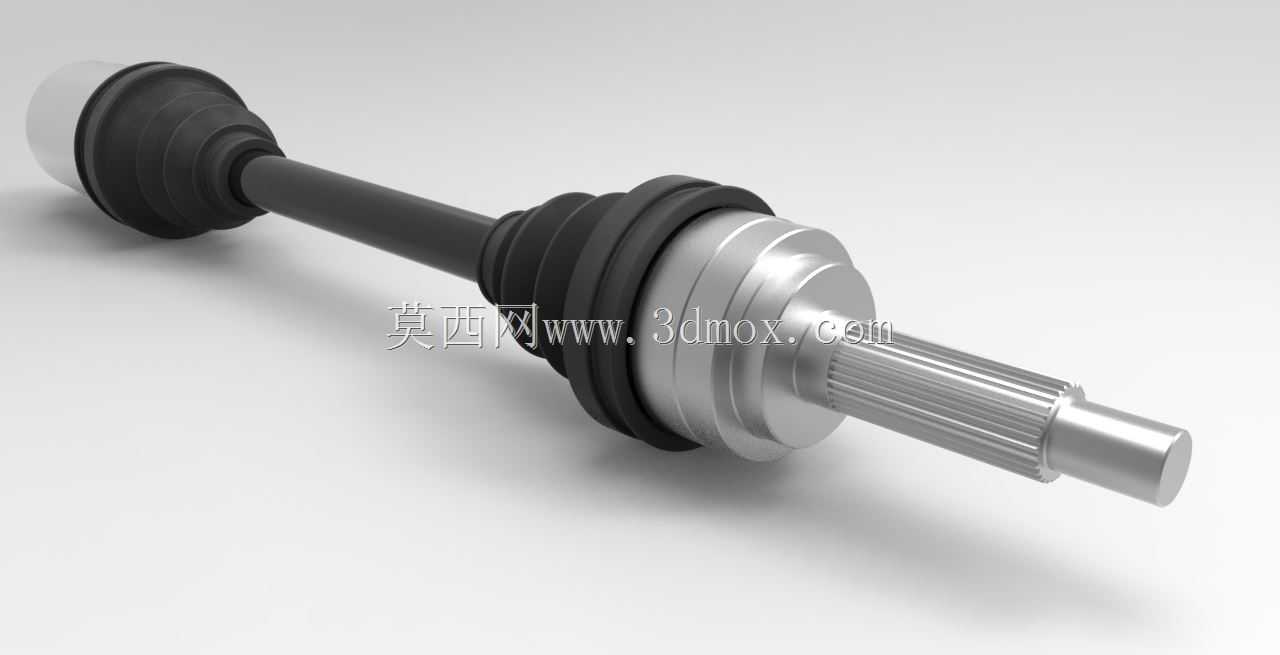

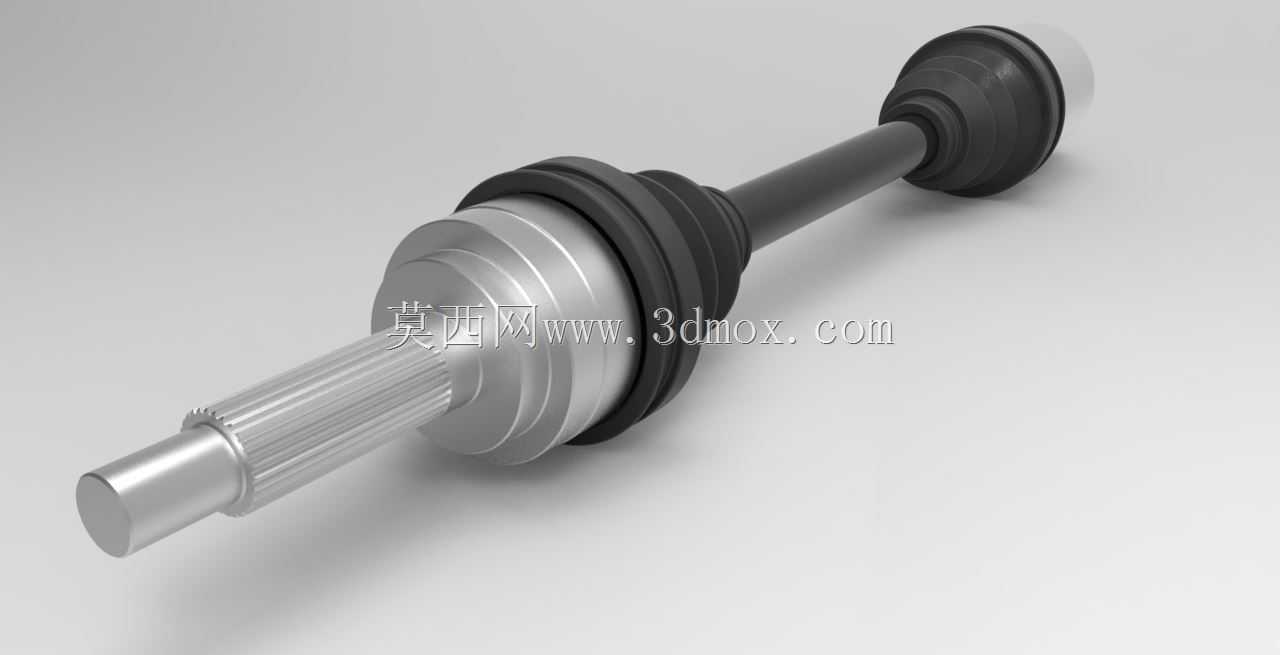

　　这款车轴结构主要适配前置前驱乘用车的动力传递场景，布置在差速器输出端与前轮轮毂单元之间，承担着把变速箱输出的扭矩平稳传递至驱动轮的核心作用，同时要适配车辆行驶过程中悬架跳动、转向动作带来的轴间角度与长度变化，避免动力传递出现卡滞、转速波动的问题。从结构设计逻辑来看，轴体两端分别配置了固定型等速万向节与伸缩型等速万向节，外侧靠近轮毂的固定节可以满足转向时大角度摆转的需求，最大摆角可以覆盖常规乘用车转向的极限角度，保证转向过程中动力传递不中断；内侧靠近差速器的伸缩节带有滑移结构，可以在悬架上下跳动时补偿轴长的变化，抵消悬架运动带来的轴向窜动，避免运动干涉。轴身采用实心合金钢杆体设计，杆部直径经过扭矩校核，

　　匹配对应排量车型的峰值扭矩输出需求，杆体表面做了调质处理，兼顾抗扭强度与疲劳韧性，能够承受起步、急加速、颠簸路面冲击带来的交变载荷，减少长期使用后的变形、断裂风险。两端万向节外侧配置了多层波纹橡胶防尘套，通过卡箍紧固在节壳与轴体上，密封住内部填充的润滑脂，同时阻挡外界泥沙、水渍进入万向节内部的滚道与钢球工作面，避免磨粒磨损导致万向节松旷、异响。从安装边界来看，外侧万向节的花键轴段匹配轮毂轴承内圈的花键孔，端部通过锁紧螺母固定在轮毂上，花键参数采用乘用车通用的模数与齿数设计，配合端面的定位台阶保证安装同轴度；内侧万向节的连接花键插入差速器半轴齿轮的内花键中，配合卡环实现轴向定位，防止行驶过程中轴体脱出。

　　整体装配后的轴体总长度适配对应车型的轮距与悬架行程，最小工作长度与最大拉伸长度的差值覆盖悬架上下极限跳动的位移量，转向时的最大摆角不与周边的转向节、悬架摆臂、制动管路发生干涉。在实际装车场景中，这类驱动轴需要经过动平衡校正，轴体上的平衡配重块可以抵消高速旋转时的不平衡量，避免车辆高速行驶时出现底盘抖动、方向盘发麻的问题。万向节内部的钢球与滚道采用等速设计，保证输入轴与输出轴的转速始终保持一致，无论轴体处于多大的摆角状态，都不会出现转速差带来的传动冲击，提升行驶平顺性，减少轮胎与传动部件的异常磨损。设计过程中需要重点校核几个关键参数：一是万向节的最大传递扭矩，要大于发动机峰值扭矩乘以传动系最大速比的数值，预留足够的安全系数；

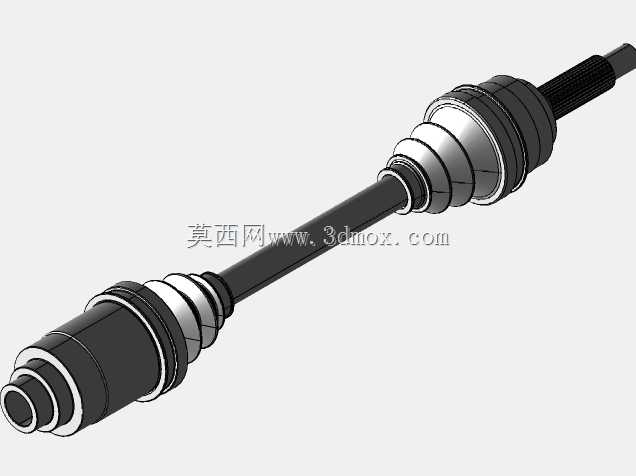

　　二是防尘套的弯折寿命，要满足整车全生命周期内的反复弯折需求，避免橡胶老化开裂导致润滑脂流失；三是伸缩节的滑移阻力，要控制在合理范围内，既保证轴向滑移顺畅，又不会出现过大的轴向窜动导致传动异响；四是花键配合的间隙，既要保证装配便利性，又要避免间隙过大带来的起步冲击、花键磨损过快的问题。在三维建模过程中，需要准确还原各部件的配合关系：防尘套的波纹数量与弯折角度要匹配轴体的极限摆角，避免摆转到最大角度时防尘套被过度挤压或拉伸；卡箍的安装槽位置要与防尘套的密封凸缘对应，保证密封可靠性；轴体表面的粗糙度要求、热处理区域的划分也要在模型中通过图层或者属性做标注，方便后续出工程图时直接调用。这类驱动轴的结构通用性较强，在同平台不同车型上可以通过调整轴体长度、花键参数实现适配，建模时采用参数化设计思路，将轴长、花键参数、万向节规格设置为可变参数，后续衍生车型开发时只需要修改对应参数即可快速生成新的模型，大幅缩短设计周期。
