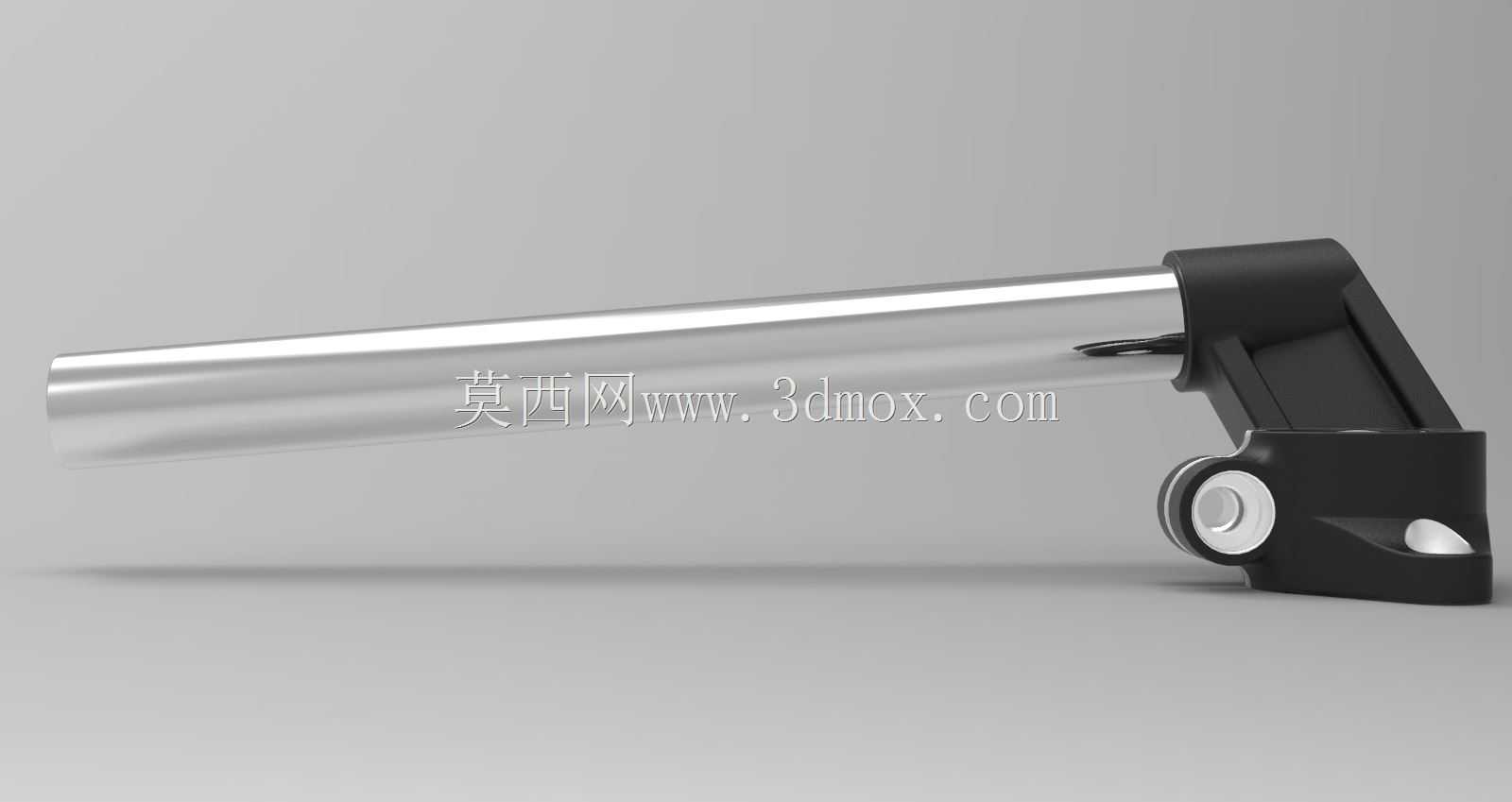

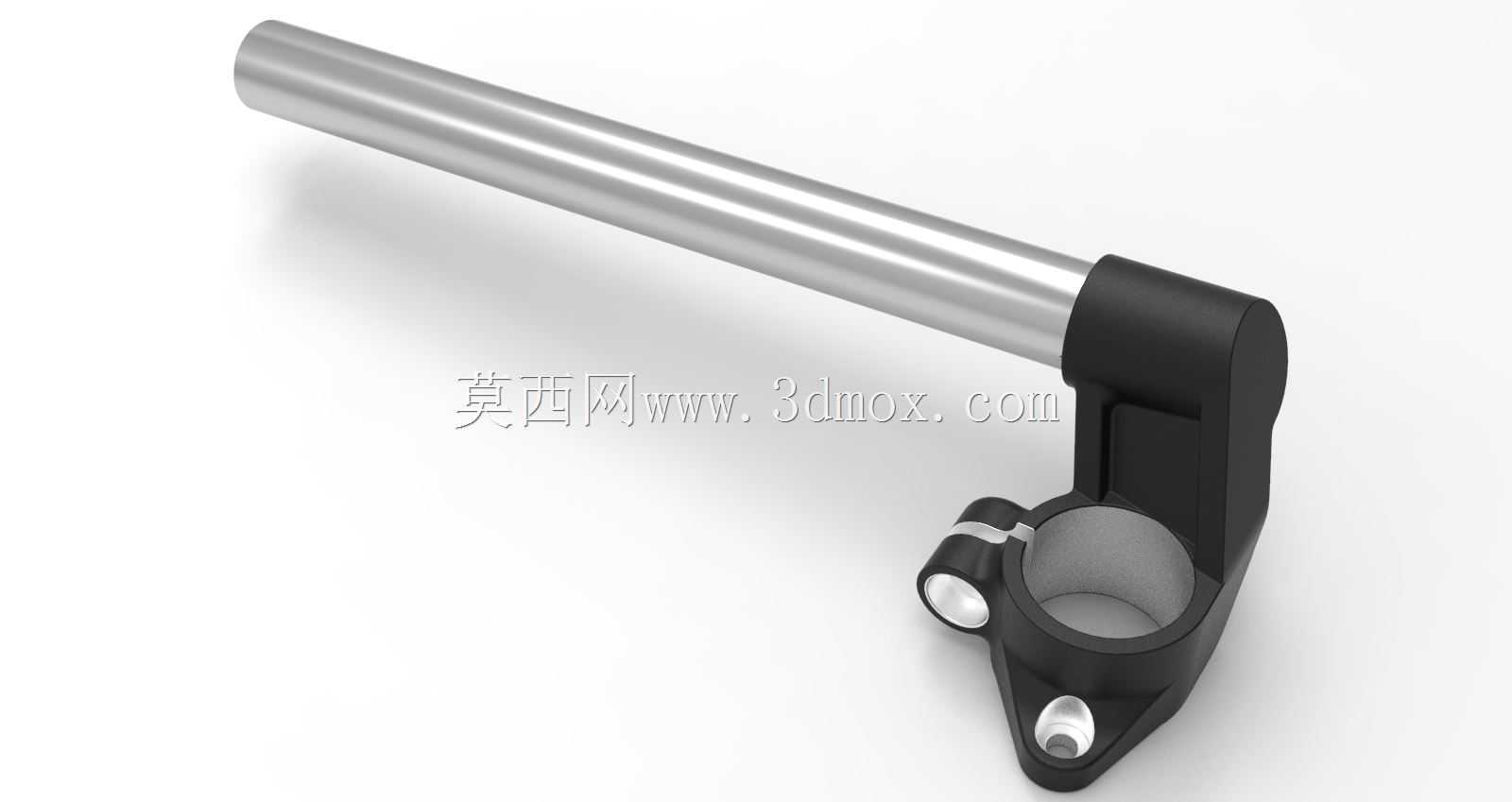

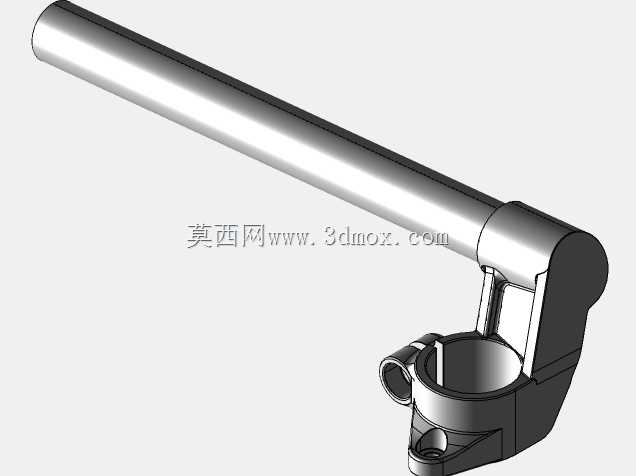

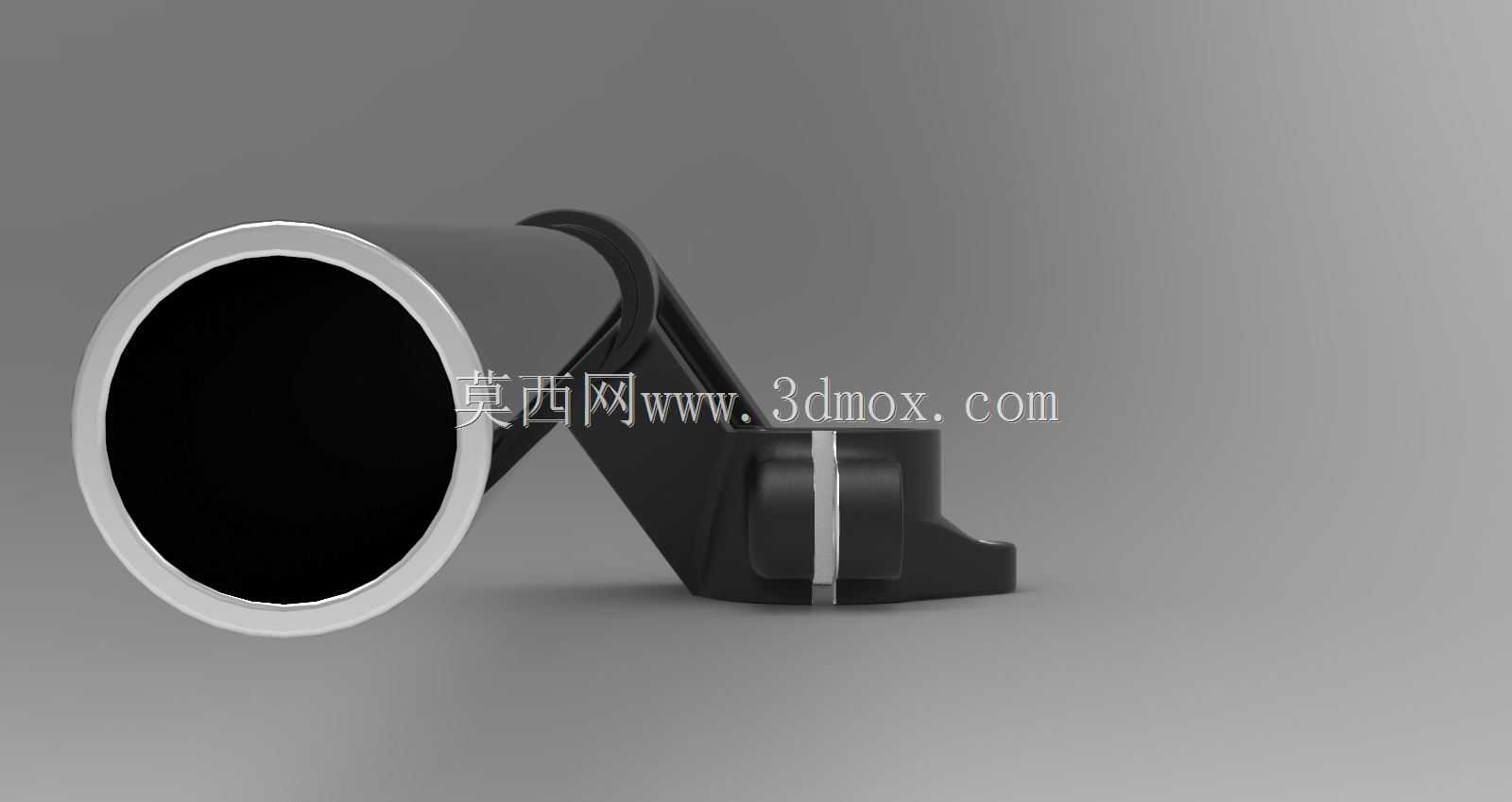

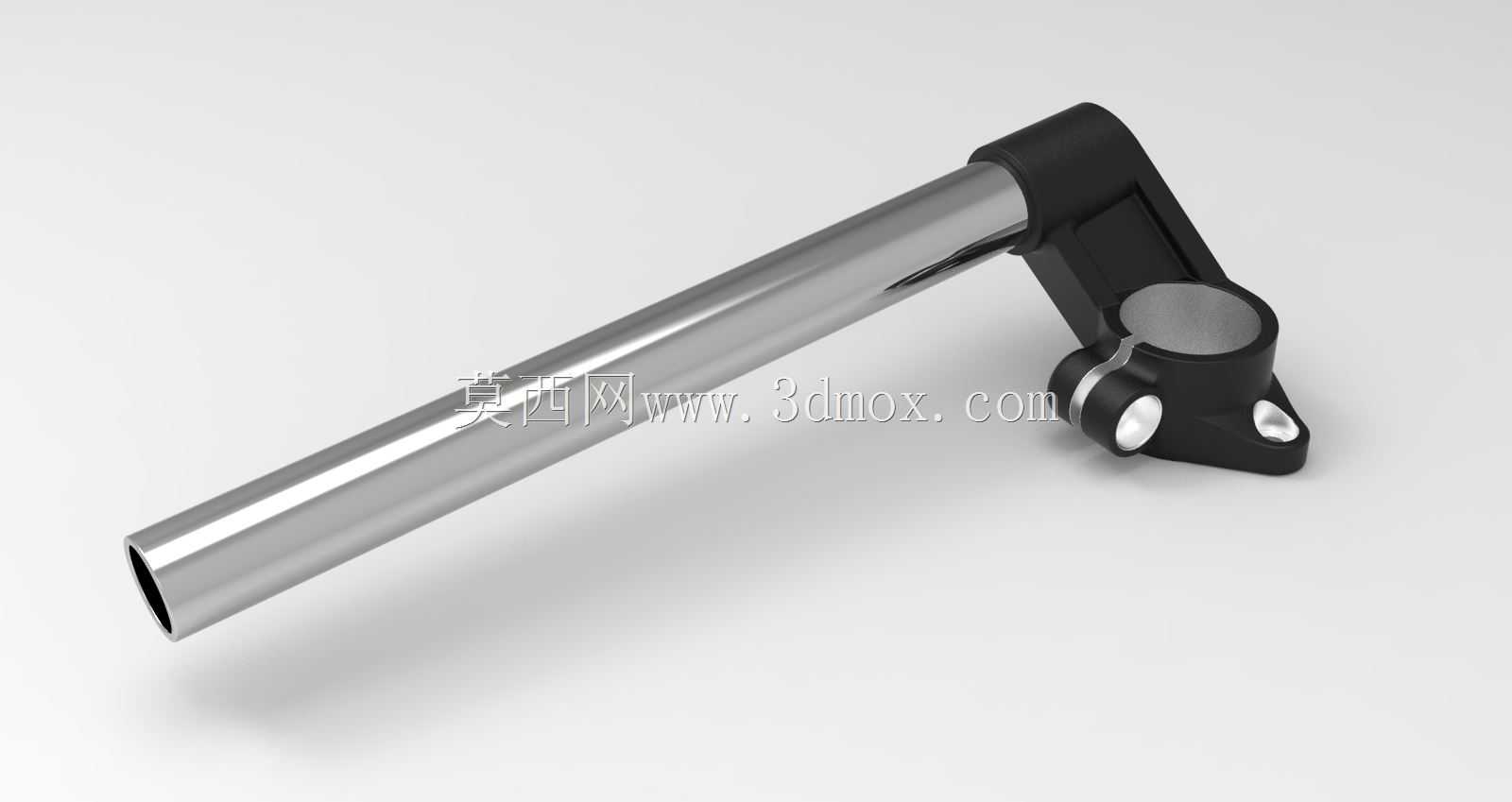

雅马哈R15 V1款摩托车转向手柄结构

　　这款手柄结构主要适配小排量运动型摩托车的转向操控系统，安装位置位于车辆上联板两侧，是骑行过程中直接与驾驶员手部接触的操控承载部件，除了承担骑行时的转向施力传递功能外，还为离合手柄、刹车手柄、灯光控制开关、油门转把等周边操控组件提供安装基准。从实际使用场景来看，这类分体式车把结构常见于入门运动取向的跨骑摩托车，相比一体式车把，分体式设计可以根据骑手的身高、骑行姿态调整安装角度，适配街道通勤、轻度赛道体验等不同骑行场景下的操控需求，降低长时间骑行的手腕疲劳感。

　　从结构设计逻辑来看，整个部件分为金属握杆与安装基座两部分，金属握杆采用空心薄壁管材设计，在保证结构强度足以应对转向施力、紧急制动时的反向冲击力的前提下，尽可能降低部件自重，减少上联板位置的非簧载质量，提升转向的灵活度。握杆表面做了光滑的金属处理，后续装配时可以直接套装橡胶握把套，依靠橡胶与金属表面的摩擦力防止握把套在骑行过程中出现转动、滑脱的问题。握杆与安装基座的连接位置做了限位结构，避免装配后握杆出现周向转动，保证油门转把、控制开关的安装位置始终处于符合人机工程的角度，不会因为长期使用出现角度偏移。

　　安装基座部分采用抱箍式夹紧结构，中心的通孔用于套装在摩托车前减震的上三星安装位，通过侧面的锁紧螺栓收紧抱箍开口，将整个手柄结构牢牢固定在减震柱上，这种抱箍结构的优势在于安装时可以灵活调整车把的上下高度、前后倾角，不需要额外加工定制安装位，适配同减震直径的多款车型改装需求。基座上预留的多个凸台安装位，分别对应刹车泵、离合支座、开关线束固定卡扣的安装点位，所有安装孔位的位置度公差控制在合理范围内，保证周边配件安装后不会出现错位、干涉的问题。基座上的两个银色装饰紧固销，一方面承担结构件的定位作用，另一方面也做了外观倒角处理，提升部件的视觉精致度，符合运动车型的外观设计取向。

　　从安装边界尺寸来看，握杆的长度设计参考了成年男性的手掌宽度，预留了足够的空间安装油门转把、控制开关与握把套，握杆的外径尺寸匹配通用型摩托车握把套的内径规格，不需要额外修改就可以适配市售的多数改装握把配件。抱箍的内孔直径匹配对应车型的前减震外径，安装时不需要额外加装衬套，锁紧螺栓的规格采用摩托车常用的标准件尺寸，后期维护更换时可以很方便地找到替换配件。整个部件的重量分布经过优化，重心尽可能靠近安装基座位置，减少车把末端的震动传递，提升骑行时的手部舒适度。

　　在实际结构强度校核层面，金属握杆的壁厚选择经过受力模拟验证，在承受垂直方向1500N的冲击载荷时不会出现永久变形，抱箍基座的夹紧力经过计算，在螺栓达到标准锁紧扭矩时，足以应对激烈驾驶时的转向力矩，不会出现车把相对减震柱转动的安全隐患。握杆的末端做了圆弧收口处理，避免车辆倾倒时金属管口出现尖锐切口，降低意外摔车时对骑手造成二次伤害的风险。基座与握杆的连接位置做了加强筋过渡，避免应力集中导致的连接部位断裂问题，应对日常使用中的颠簸、冲击载荷都有足够的安全冗余。
