Pulsar200单筒摩托车后减震悬挂结构

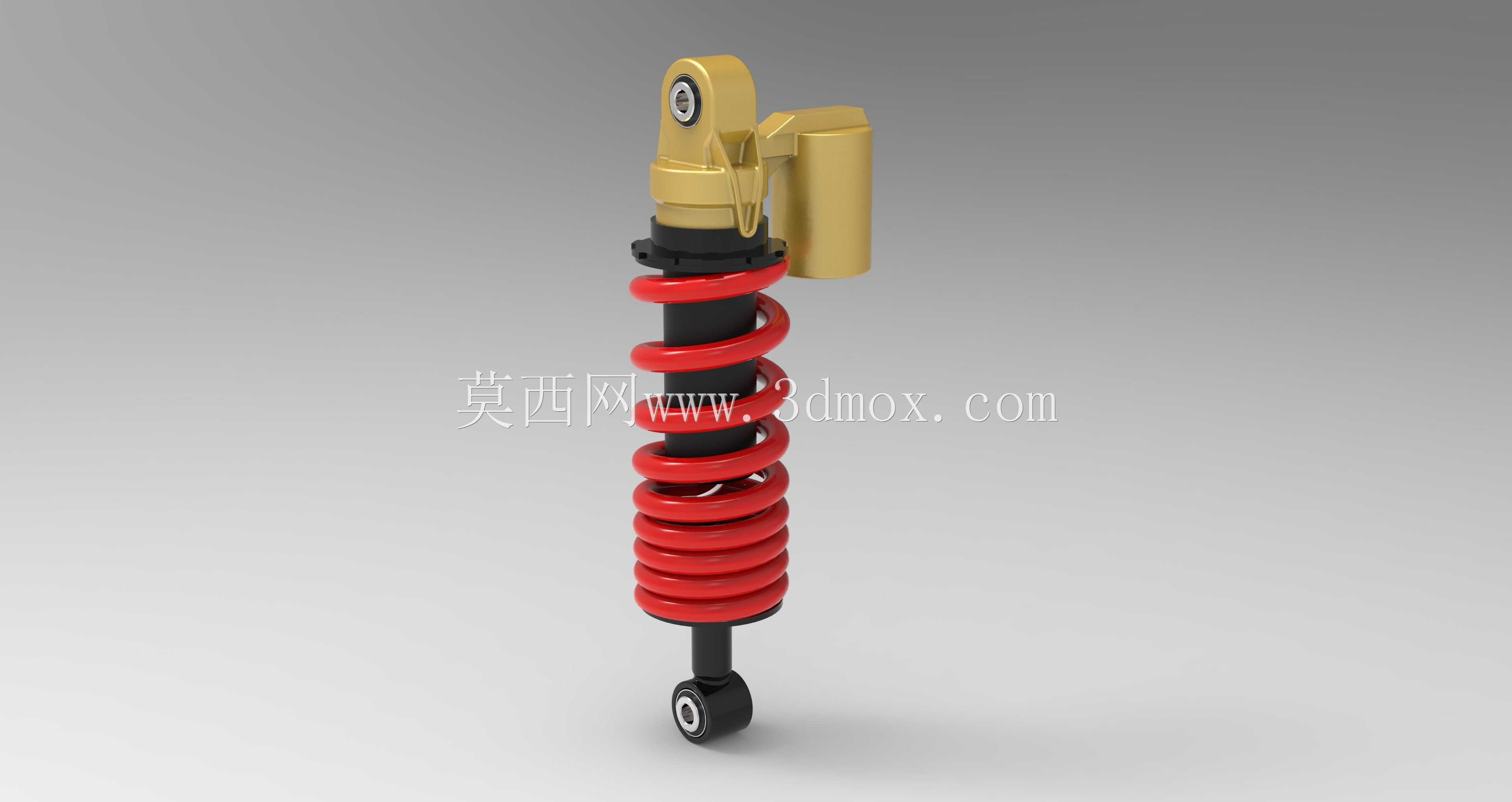

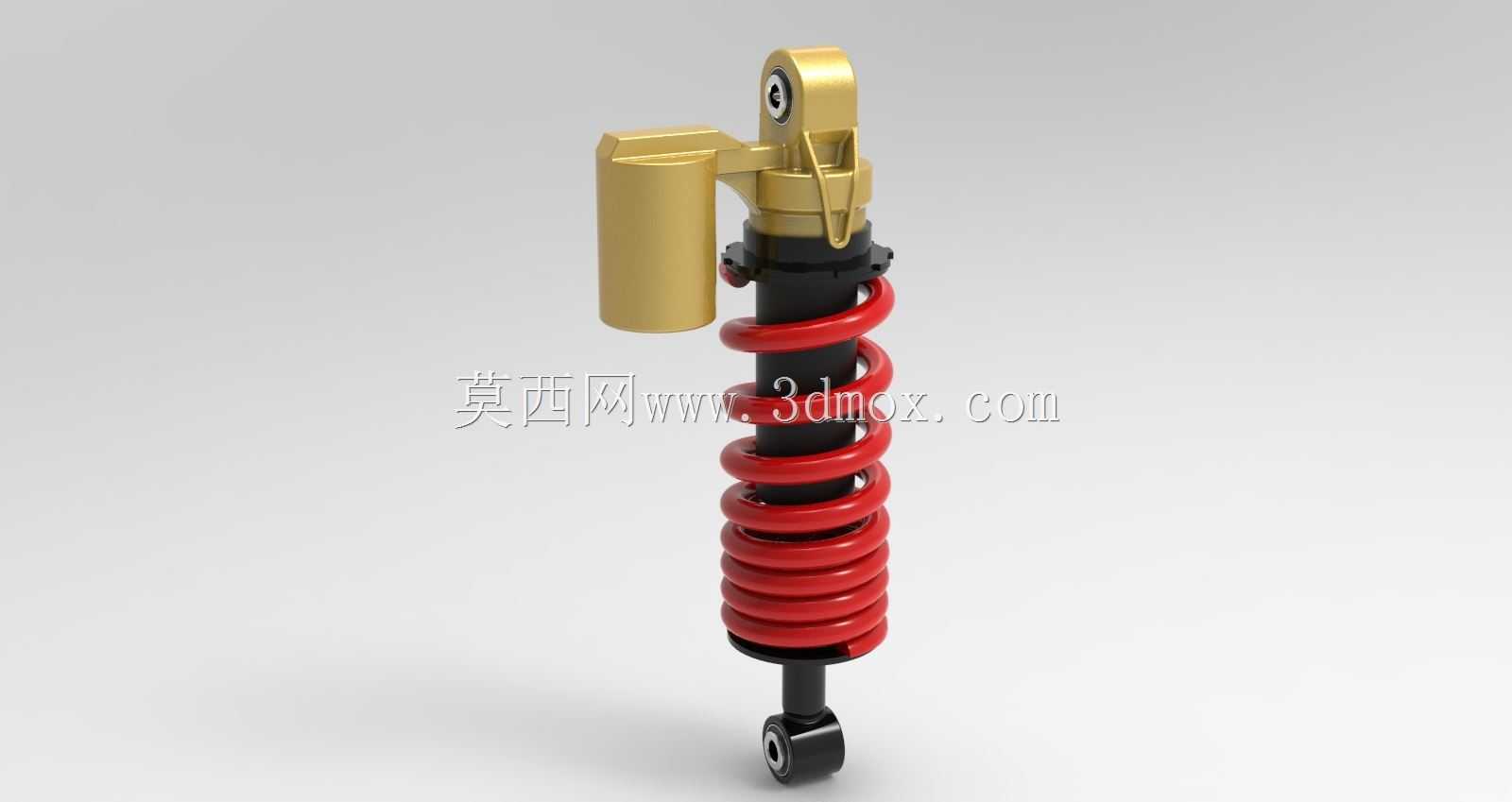

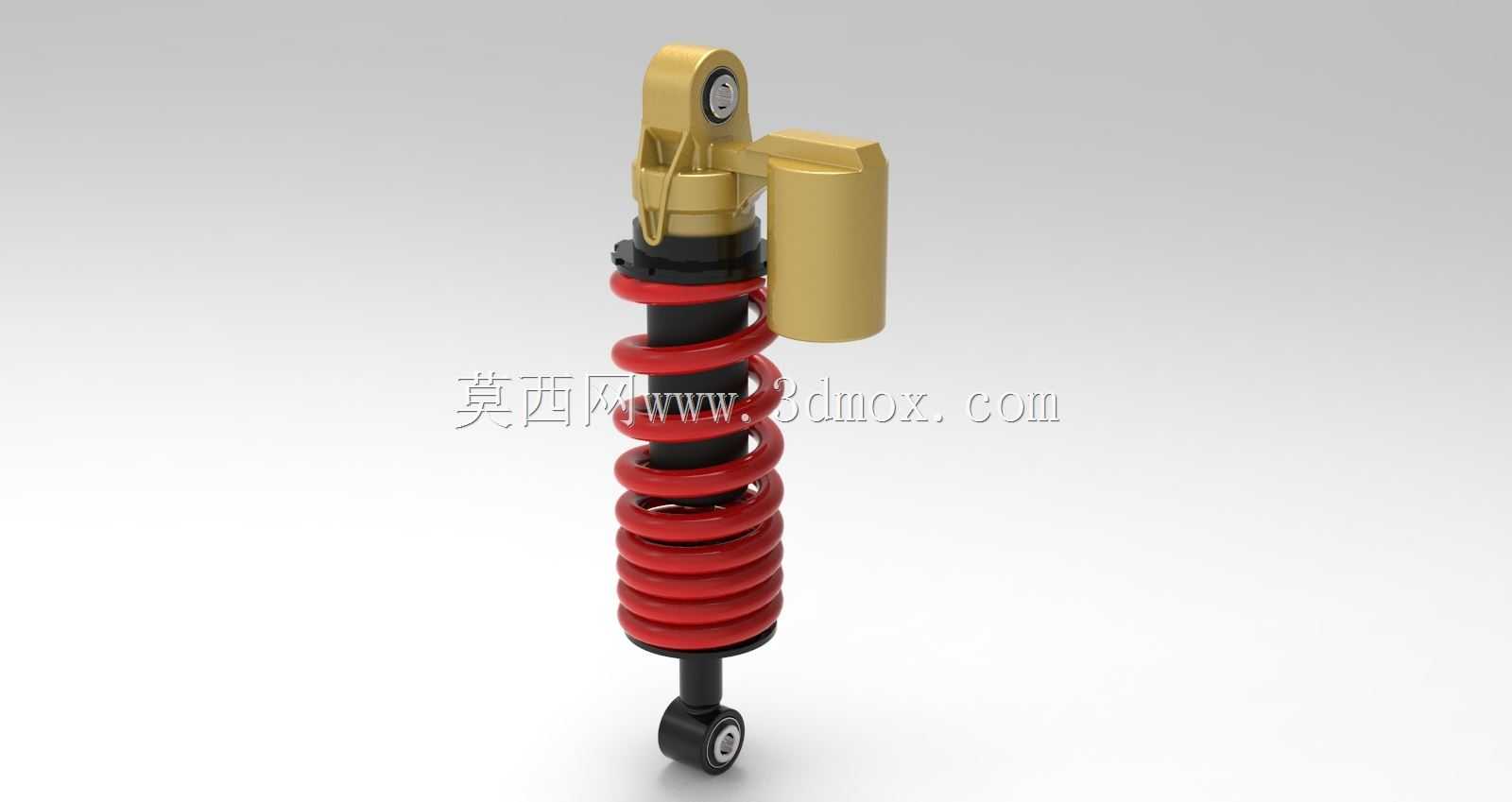

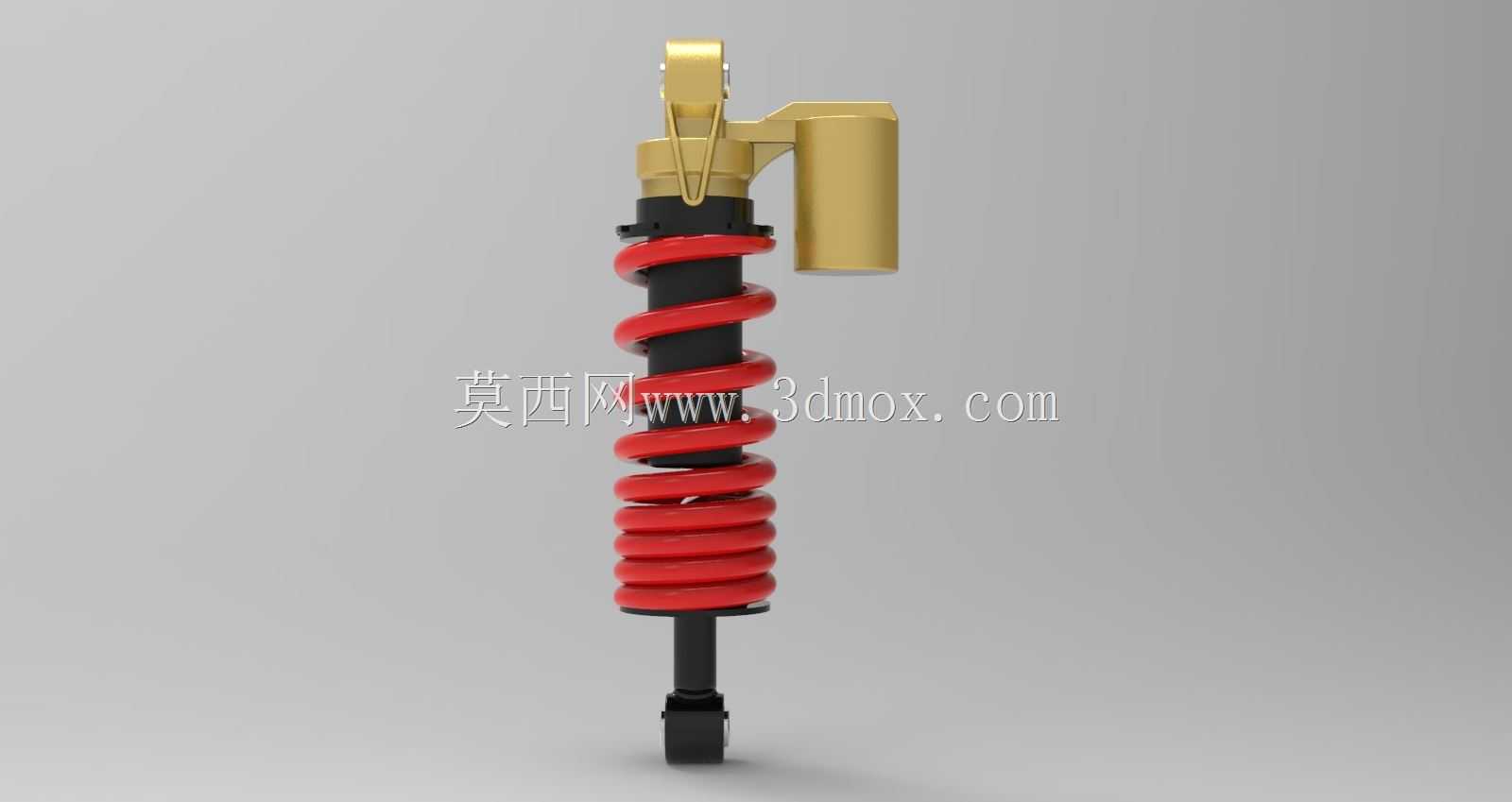

　　这款单筒冲击悬挂主要适配中小排量跨骑类两轮摩托的后轴承载场景，日常通勤、非铺装路面轻度穿越的工况下都能覆盖使用需求，核心作用是过滤路面传递到车架的颠簸冲击，把轮端接收到的垂直方向突变载荷转化为弹簧伸缩、阻尼油液节流的平缓作用力，避免车架直接承受硬冲击，同时保证轮胎在起伏路面始终保持与地面的贴合度，提升行驶过程中的抓地稳定性与骑乘舒适度。从结构设计逻辑来看，整体采用侧置外置气罐的单筒布局，相比传统双枪后减震，单侧布置的形式能大幅降低后摇臂附近的安装空间占用，给后轮、排气、后挡泥组件留出更充裕的布置余量，外置的独立气腔可以把阻尼油液与高压氮气做物理分隔，避免长时间连续颠簸工况下油液乳化出现阻尼衰减，

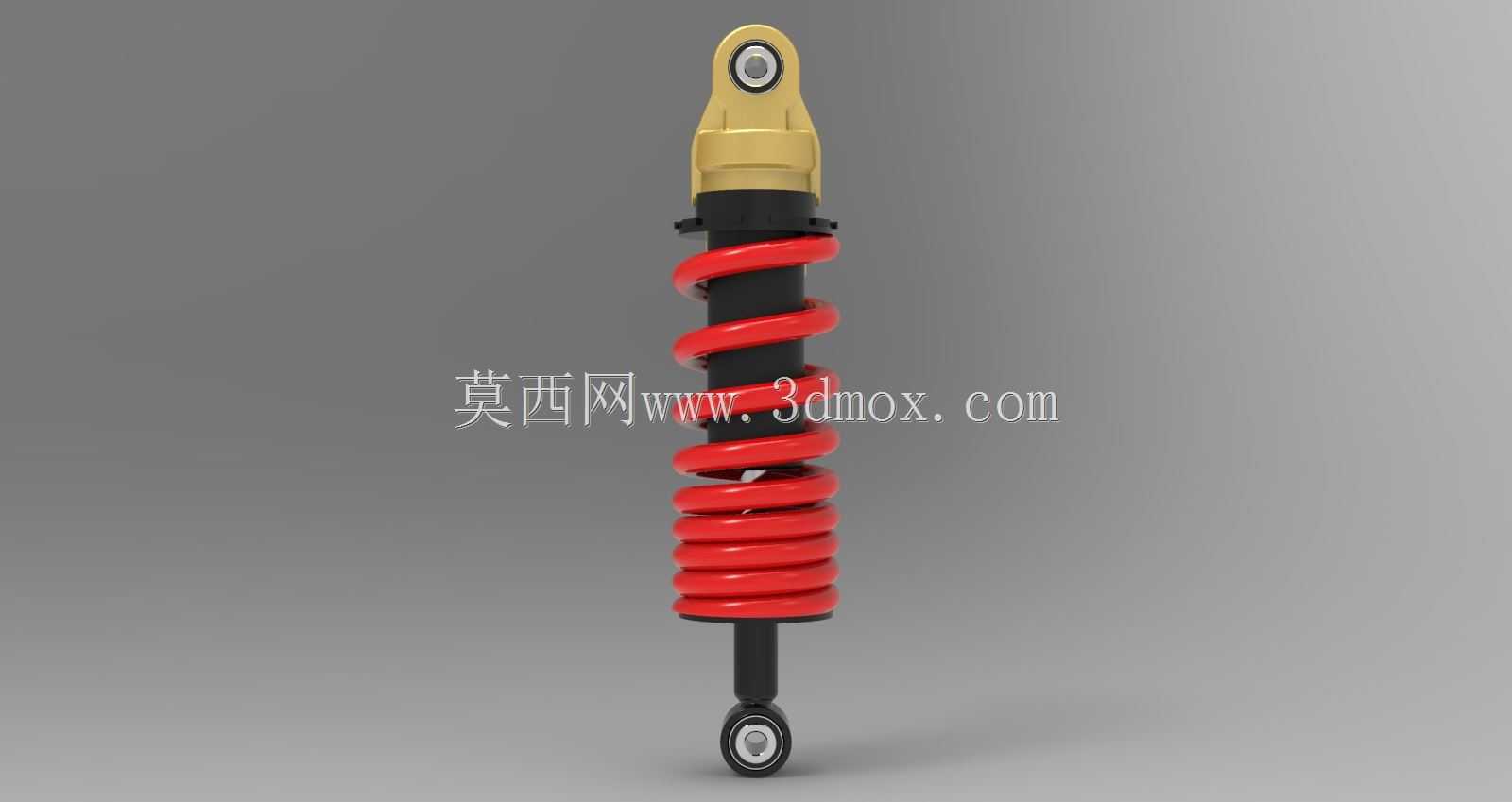

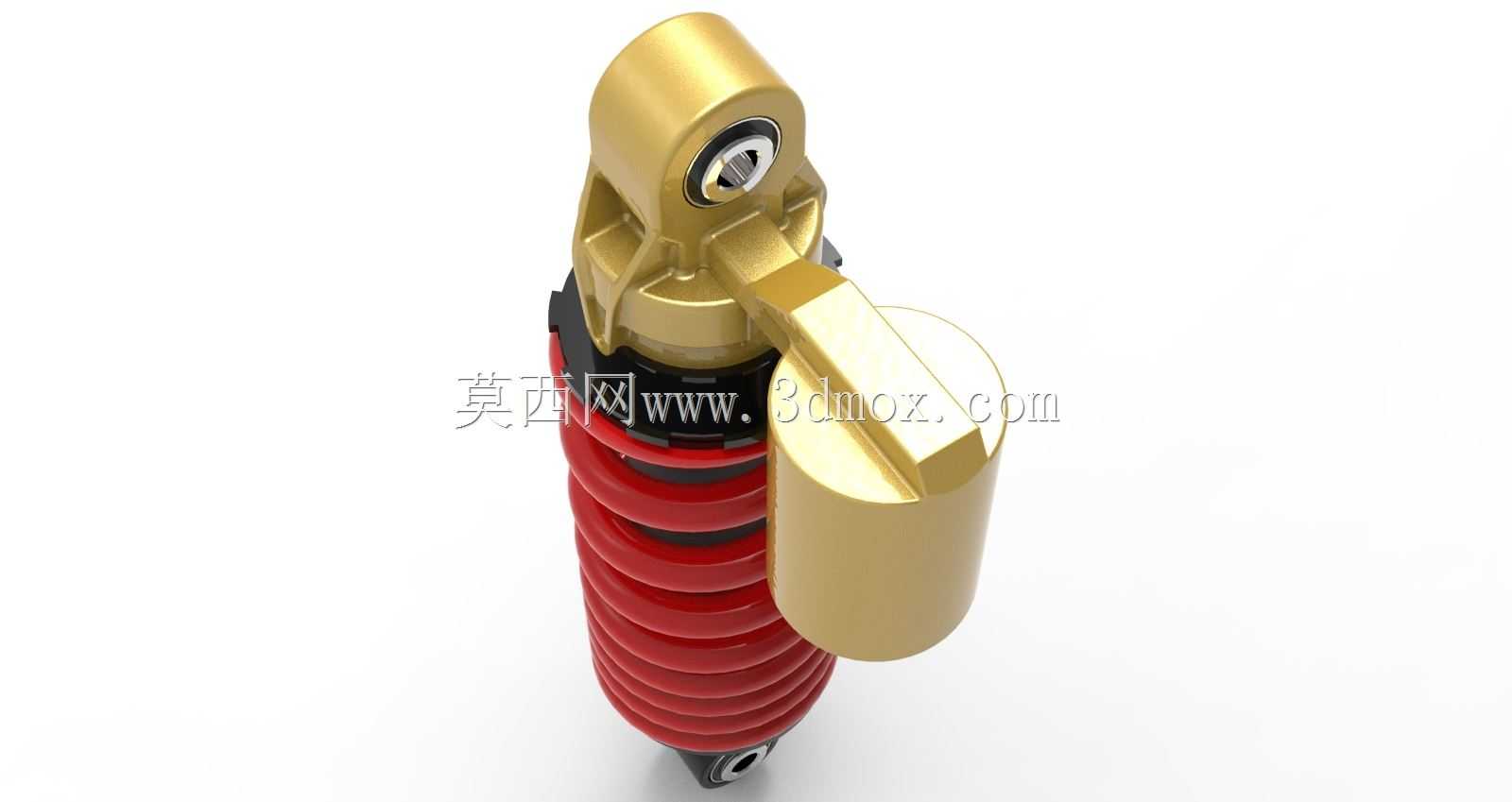

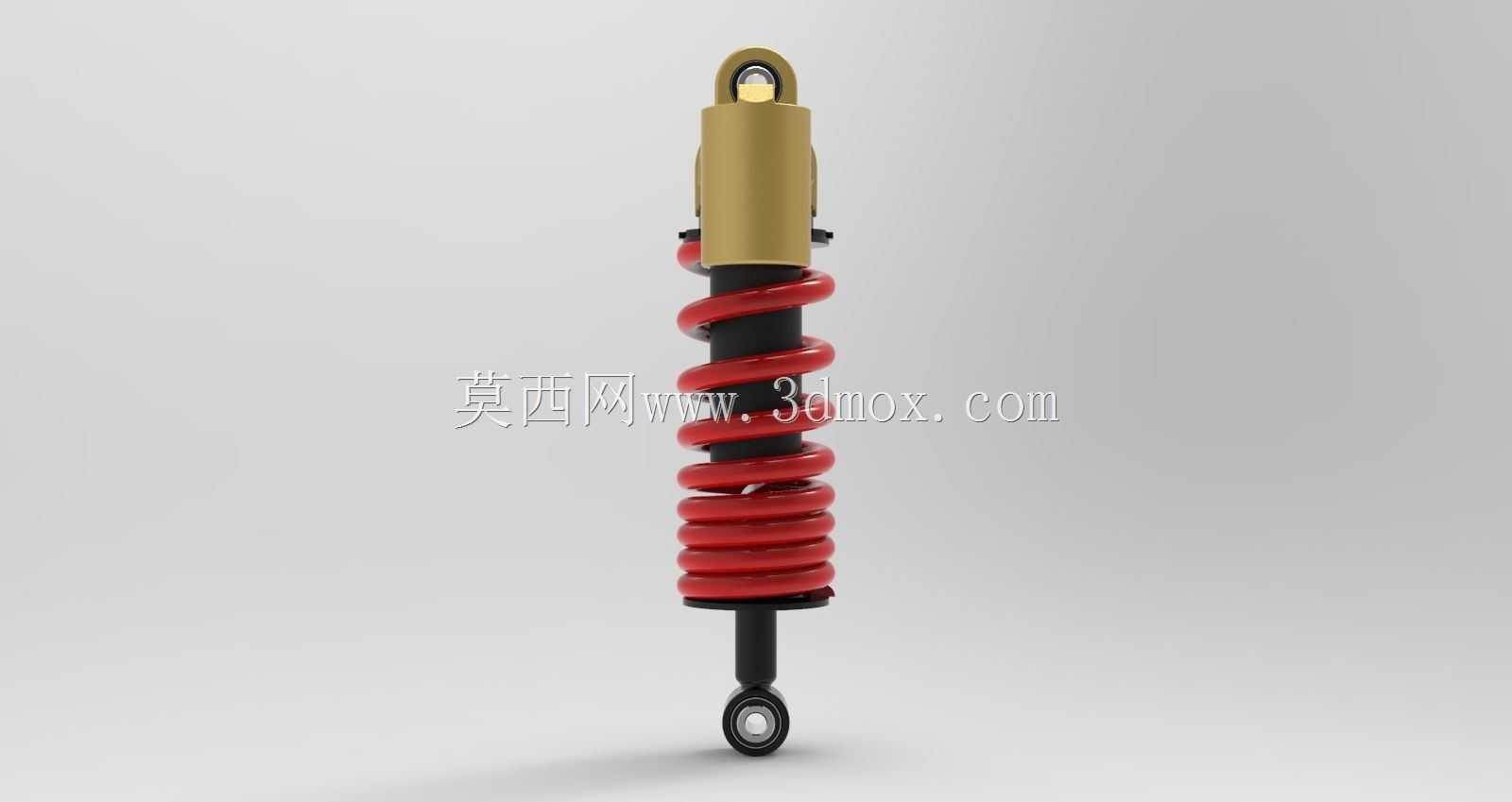

　　连续起伏路面的减震工作稳定性比内置气腔的结构表现更好。主体承载部分采用等节距圆柱螺旋压缩弹簧作为弹性承载元件，弹簧钢丝直径、有效圈数的匹配经过载荷校核，能够覆盖单人骑乘、双人负载的不同载荷区间，不会出现轻载过硬、重载打底的问题；阻尼调节结构集成在上端安装座旁的侧置气罐内，可通过外置的调节旋钮调整阻尼力大小，适配不同载重、不同路面的使用需求。上下两端的安装结构都采用带橡胶衬套的铰接吊耳结构，上端吊耳通过螺栓与车架尾部的安装支座连接，下端吊耳与后摇臂的铰接座固定，橡胶衬套可以过滤掉减震工作过程中产生的微小高频振动，避免金属硬连接带来的异响传递到车架，同时铰接结构可以适配后摇臂上下摆动过程中减震器的角度变化，不会出现运动卡滞。

　　外形尺寸方面，整体安装距匹配Pulsar200车型的后悬挂行程空间，完全压缩后的极限长度不会与后摇臂、后轮挡泥板发生运动干涉，弹簧外径、外置气罐的突出尺寸都经过边界校核，安装过程中不需要对周边原有部件做切割、改装，直接替换原有减震组件即可完成装配。设计过程中对各个运动部件的间隙做了冗余预留，弹簧在最大压缩行程时不会出现并圈摩擦，活塞杆表面做了硬质镀铬处理，降低沙尘、泥水附着带来的密封件磨损风险，外置于侧方的气罐位置避开了后轮甩泥的主要飞溅路径，减少恶劣路况下泥沙对调节结构的侵蚀。从实际使用的角度来说，这类单筒后减震相比传统双减震结构，单侧的重量更轻，簧下质量的降低能小幅提升后轮的随动性，过坑洼路面时轮端的响应速度更快，

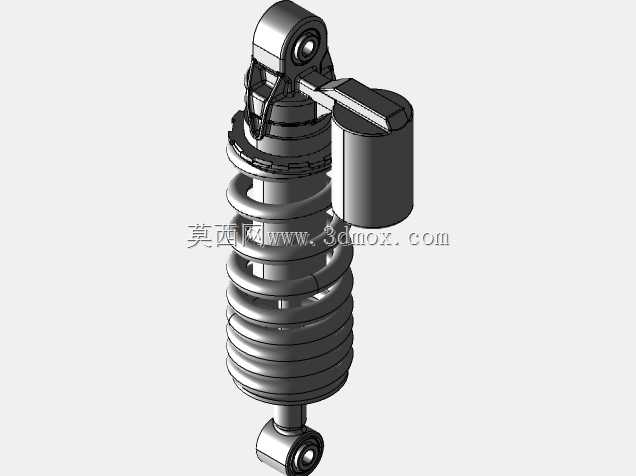

　　不会出现多余的弹跳；阻尼与弹簧的匹配偏向兼顾舒适与支撑性，日常城市道路过减速带、井盖时，弹簧初段的压缩刚度偏软，能过滤掉大部分细碎颠簸，高速过弯时后段的阻尼支撑足够，不会出现侧倾过大的问题，载重双人骑行时弹簧的压缩行程也预留了足够余量，不会遇到颠簸就直接触底失效。建模过程中对各个部件的装配关系做了完整还原，从上端的安装吊耳、阻尼调节旋钮、外置气罐，到中部的弹簧限位座、螺旋弹簧、防尘套，再到下端的活塞杆、下安装吊耳、连接衬套，每个零件的配合公差、装配顺序都按照实际生产的工艺要求做了匹配，可直接用于结构参考、改装选型的三维校核场景，也可以作为同类型单筒减震产品设计的结构参考模板，帮助设计人员快速理清这类悬挂产品的结构组成与安装边界要求，减少前期方案设计阶段的尺寸校核工作量。
