人工二尖瓣快速成型结构设计方案

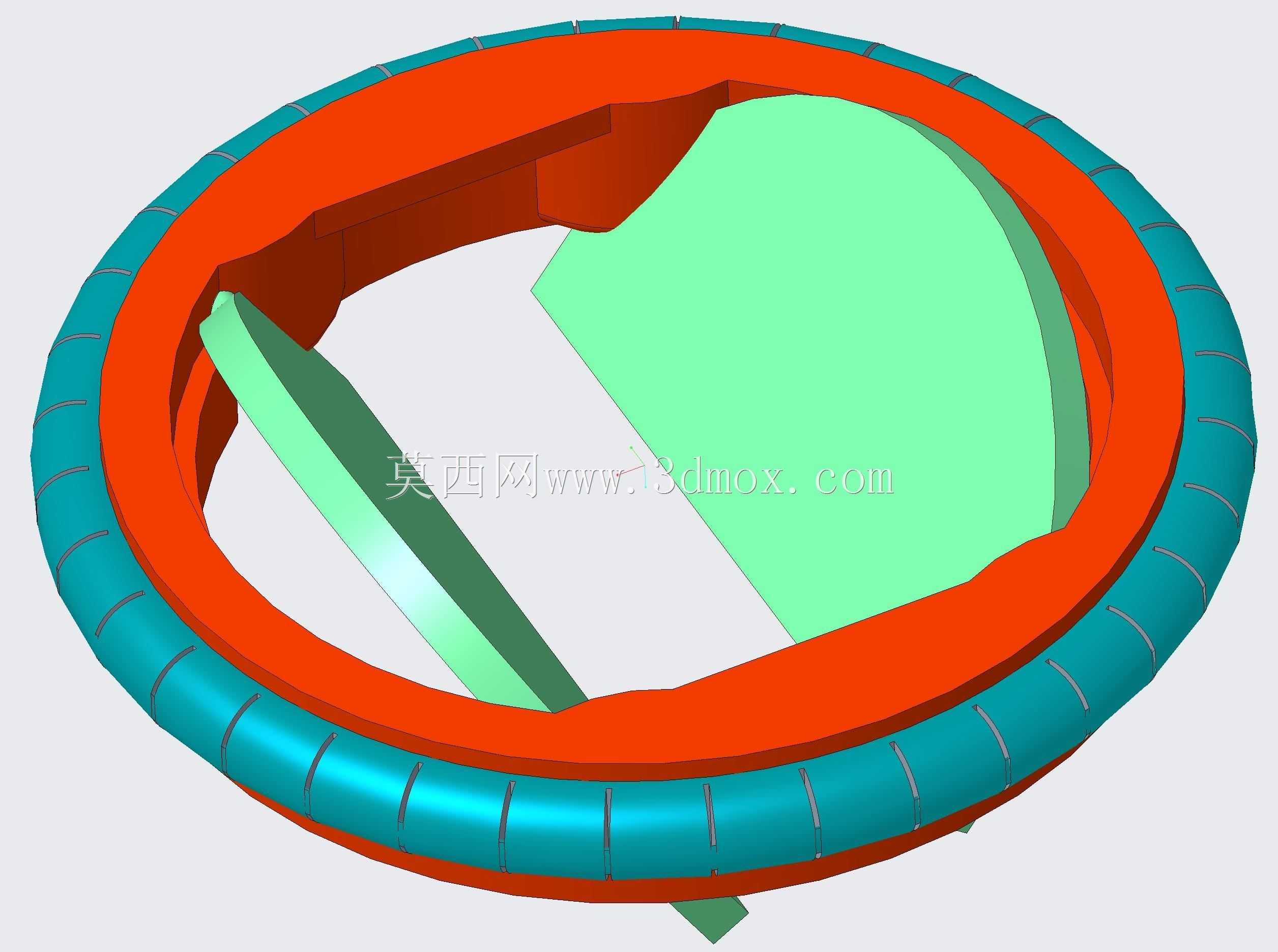

　　这款人工二尖瓣的结构设计，核心围绕心脏房室瓣的生理启闭逻辑展开，在做三维结构搭建时，首先要匹配原生二尖瓣的血流动力学特性，避免植入后出现溶血、瓣周漏这类临床常见问题。从结构组成来看，整体分为环形支撑框架与双叶启闭瓣片两部分，支撑框架外圈做了等距分布的嵌入式卡槽结构，这部分是用来匹配手术缝合时的组织固定边界，卡槽的深度控制在1.2mm，既能够保证缝合线嵌入后不会出现滑脱，也不会因为槽深过大增加框架整体的径向厚度，避免植入后对周边心肌组织造成过度压迫。

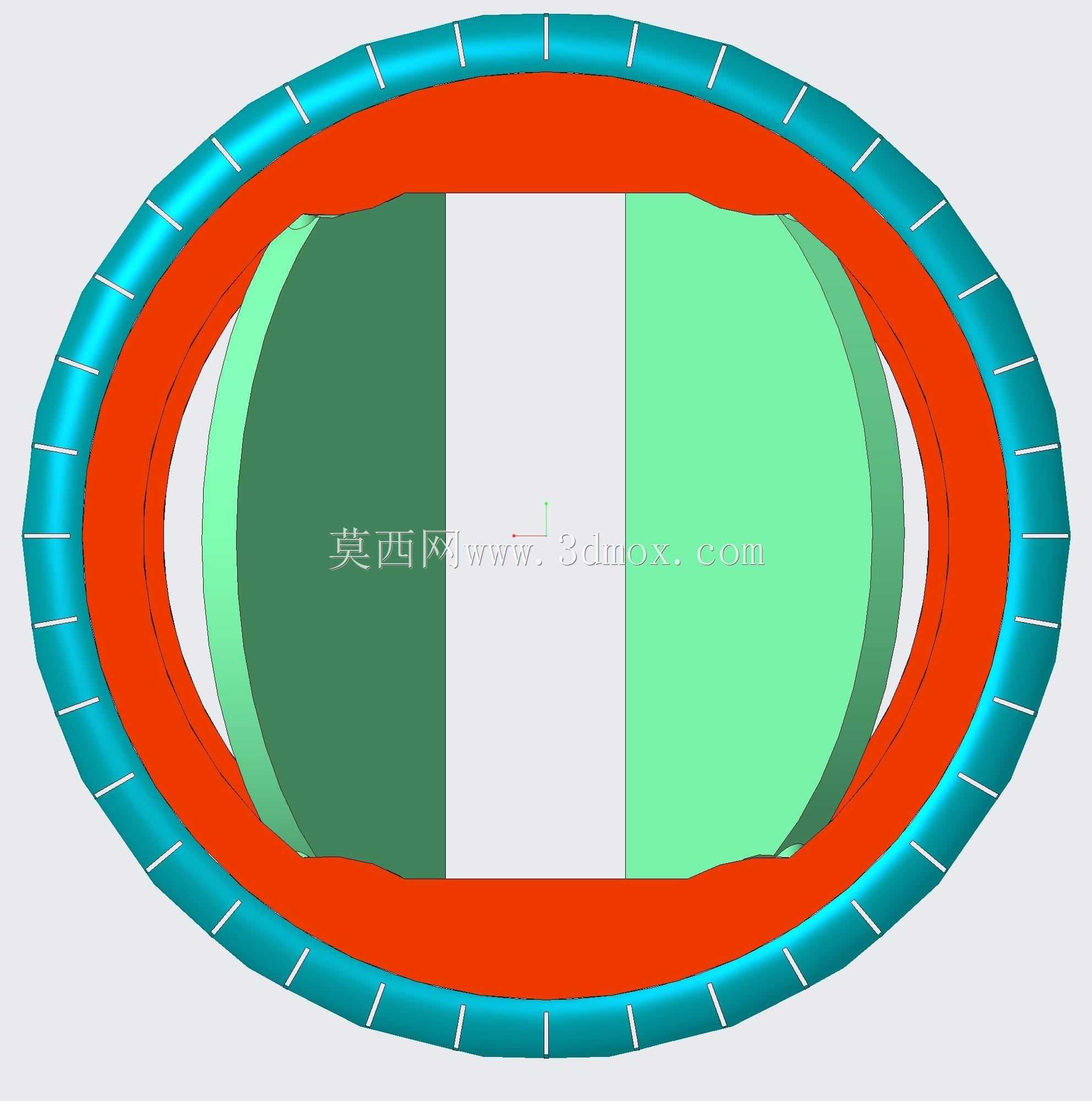

　　瓣片部分采用了不对称的双曲面构型，和传统对称式机械瓣不同，这种曲面是完全参照原生二尖瓣前叶、后叶的开合角度做的逆向拟合，前叶瓣片的开合行程控制在75度到85度区间，后叶瓣片的开合行程控制在30度到40度区间，在心室收缩期能够实现完全闭合，闭合面的接触宽度保持在0.8mm，既保证密封性能不会出现返流，也不会因为接触面积过大导致瓣叶启闭卡滞。支撑框架的截面做了圆弧过渡处理，所有棱边的圆角半径不小于0.3mm，避免血液流经时形成湍流，减少血栓形成的概率。

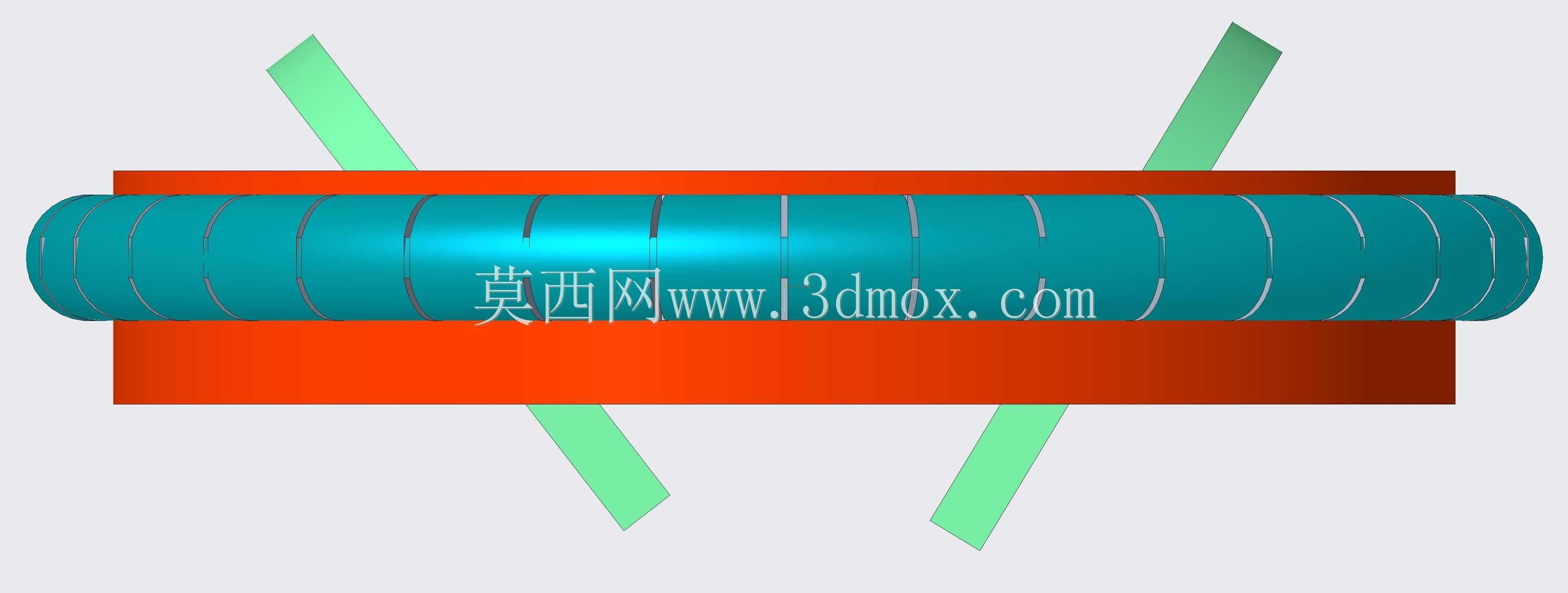

　　在快速成型工艺适配方面，整个结构的壁厚做了均匀化处理，框架主体壁厚控制在1.5mm，瓣片壁厚从根部的1.2mm逐步过渡到游离缘的0.6mm，这种渐变壁厚既能够保证瓣根位置的结构强度，承受长期启闭的疲劳载荷，也能让瓣叶游离缘保持足够的柔韧性，匹配血流冲击下的自然形变，不会因为刚度过大导致启闭响应滞后。结构的安装边界严格参照成人二尖瓣环的生理尺寸范围，框架的外径适配25mm到32mm的常规瓣环尺寸区间，轴向高度控制在8mm以内，避免植入后挤占左心室流出道的空间，影响心室正常射血。

　　从实际应用场景来看，这款结构既可以用于医用植入器械的原型验证，通过快速成型工艺制作样件后，直接接入体外模拟循环台做流阻、返流率、疲劳寿命的台架试验，也可以用于临床手术的术前模拟，根据患者的实际影像数据调整框架尺寸与瓣叶曲面，实现个性化的手术方案适配。在结构设计过程中，特意规避了细小的悬臂、深槽这类快速成型工艺难以实现的结构，所有结构的拔模角度控制在2度以上，不管是采用光固化快速成型做树脂原型，还是采用金属3D打印制作钛合金实体样件，都不需要额外添加过多支撑，成型后表面处理的工作量能够降低40%左右。

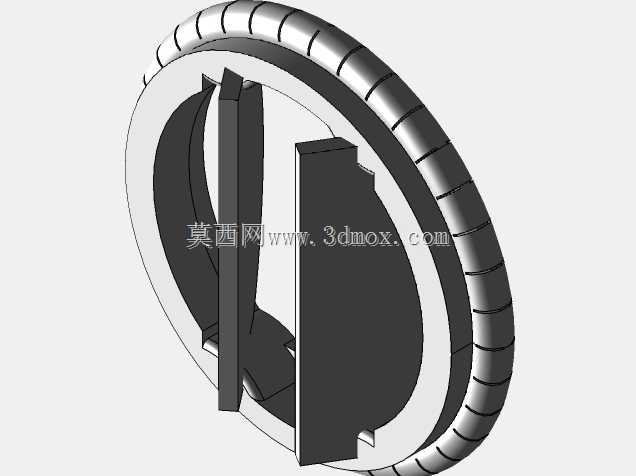

　　瓣片与框架的连接采用了嵌入式的柔性连接结构，瓣叶根部的凸台卡入框架内侧的环形槽内，装配后不需要额外的粘接或者紧固件固定，连接位置的间隙控制在0.1mm，既能够保证瓣叶可以灵活转动，也不会出现间隙过大导致的血液渗漏。在做运动仿真验证时，整个启闭周期内瓣叶与框架之间没有硬接触冲击，运动轨迹平滑，在正常心率下的启闭响应时间控制在20ms以内，完全匹配心脏的心动周期节奏。框架外圈的密封面做了微纹理处理，纹理深度0.2mm，植入后能够让周边的自体组织快速长入纹理间隙，实现远期的生物性密封，降低远期瓣周漏的发生概率。
