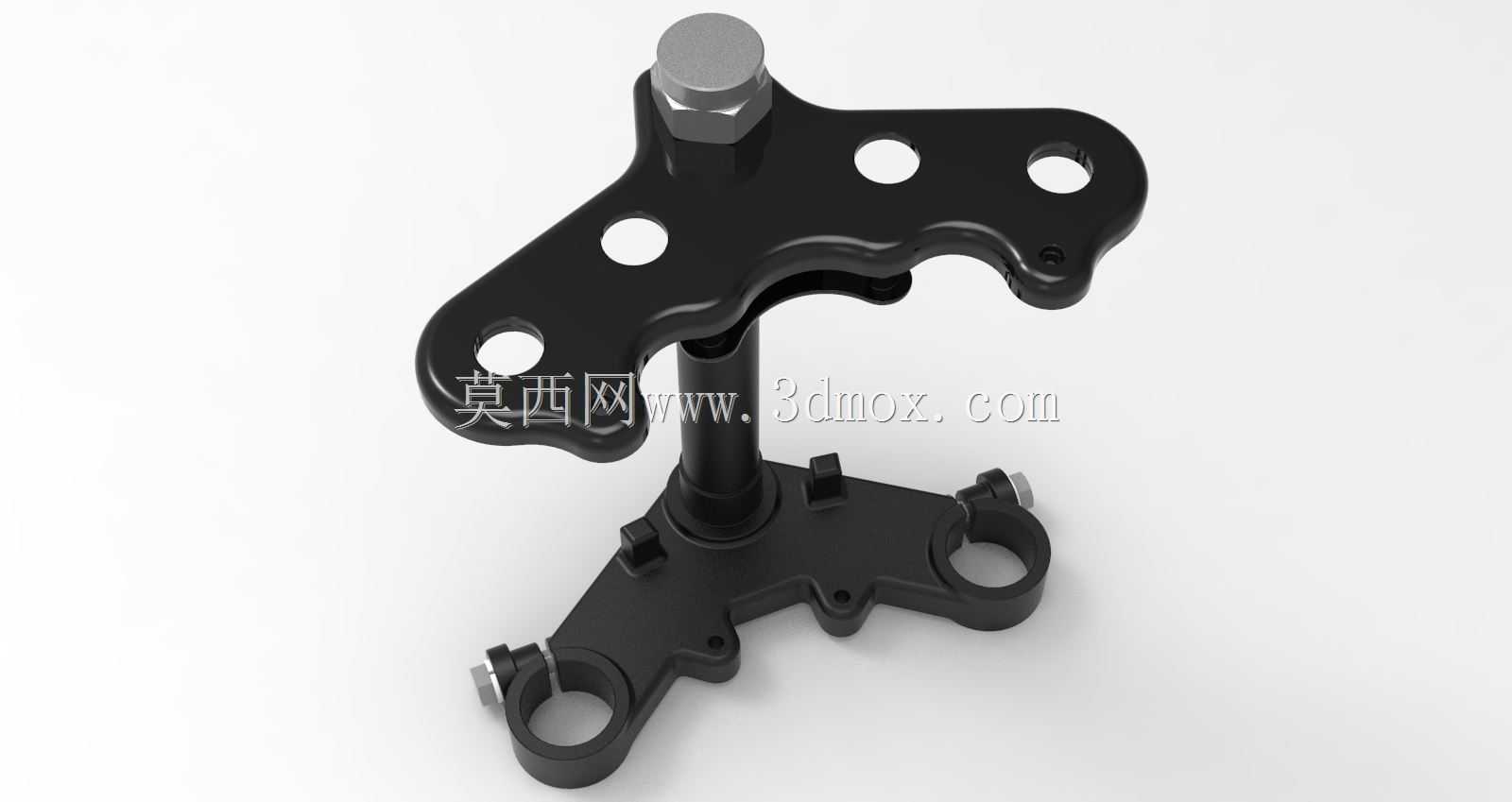

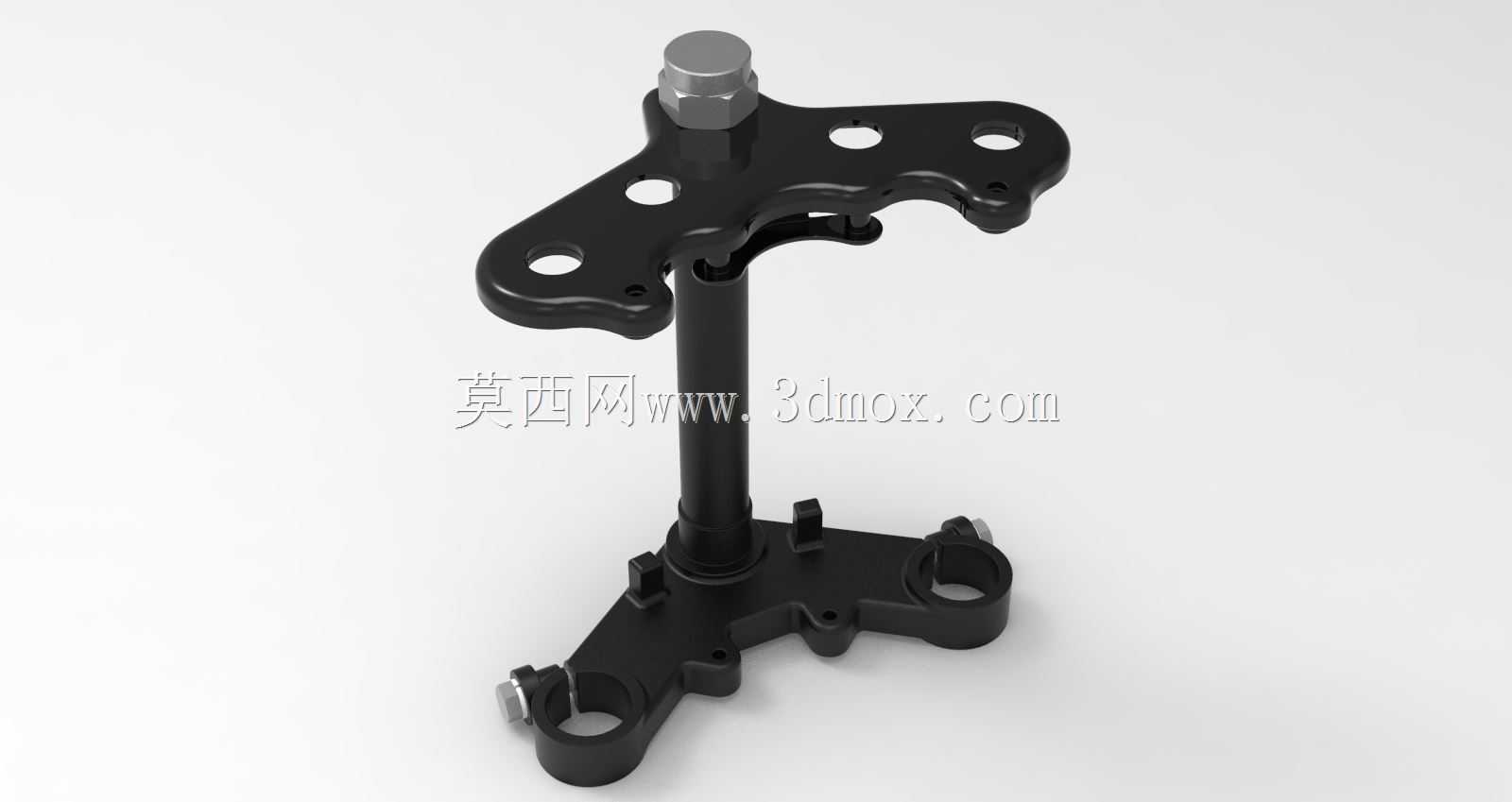

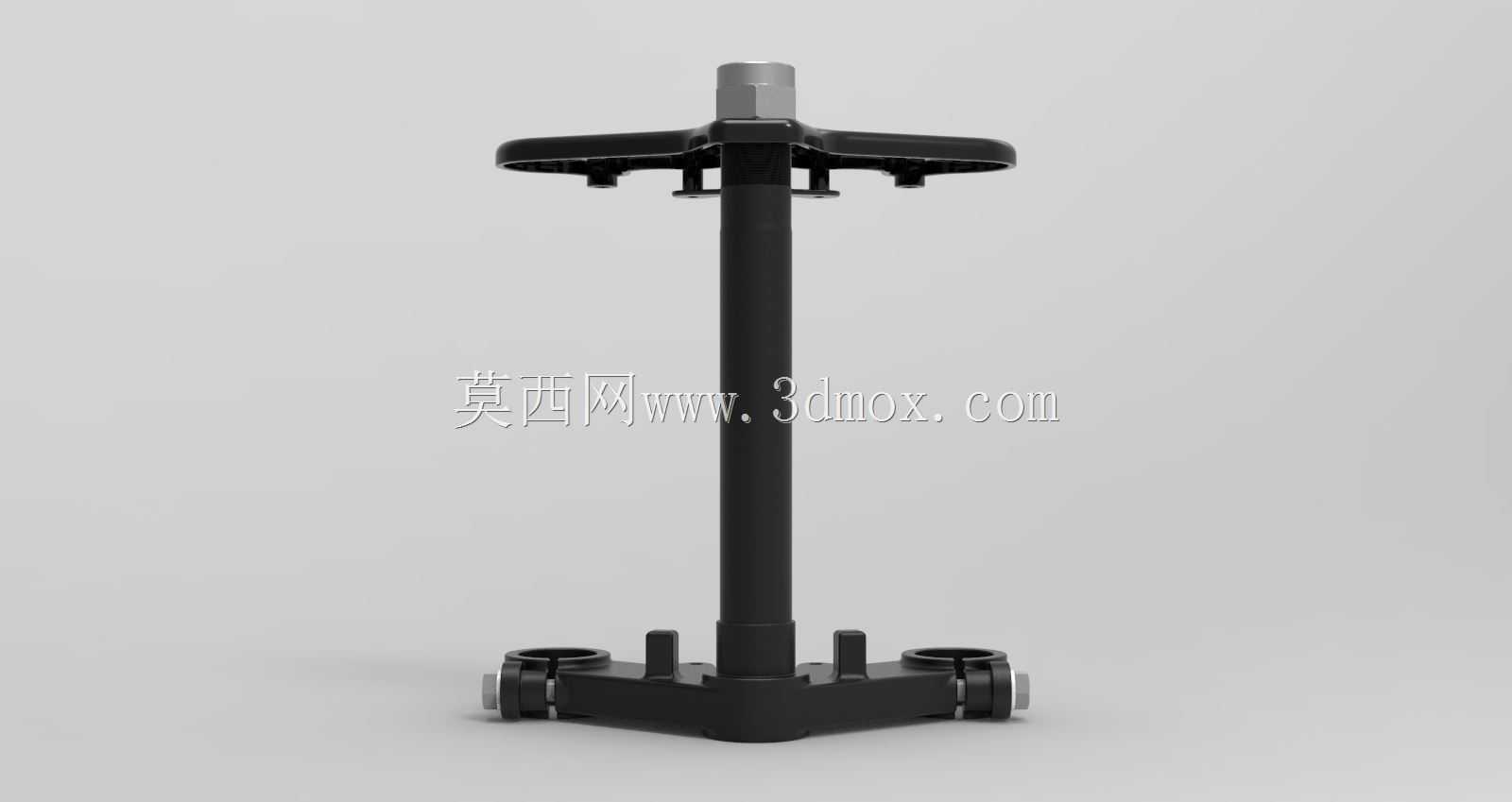

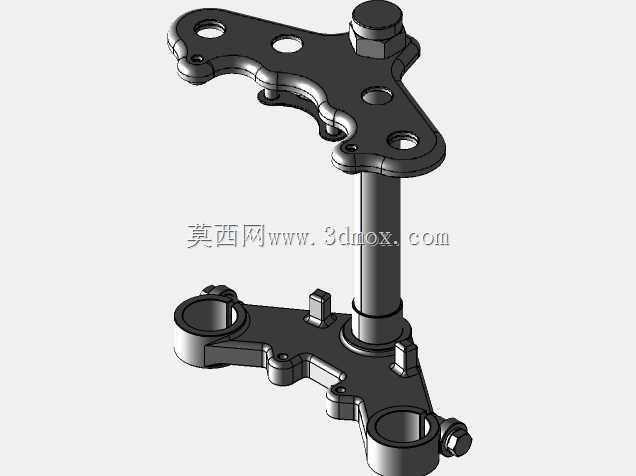

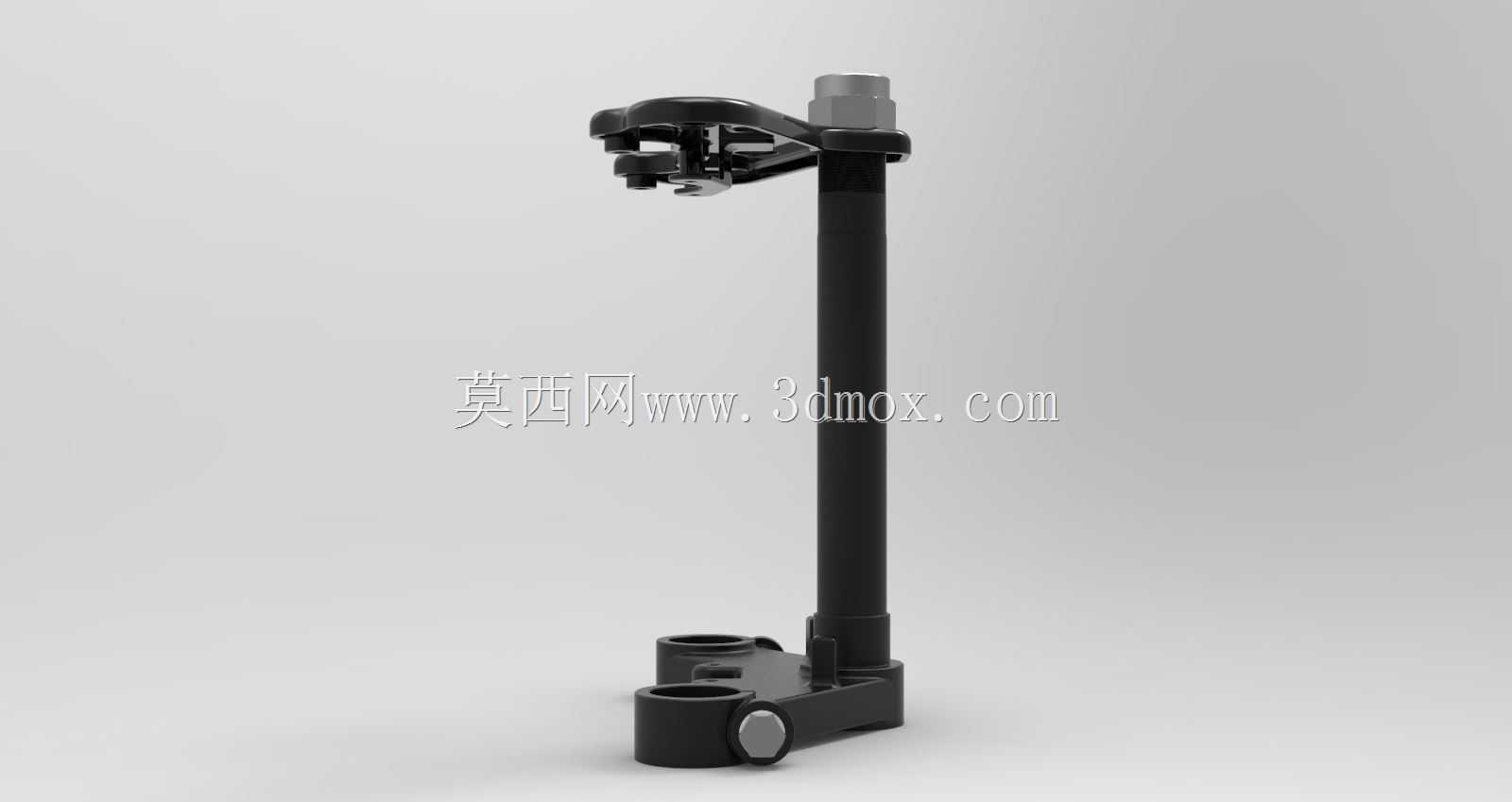

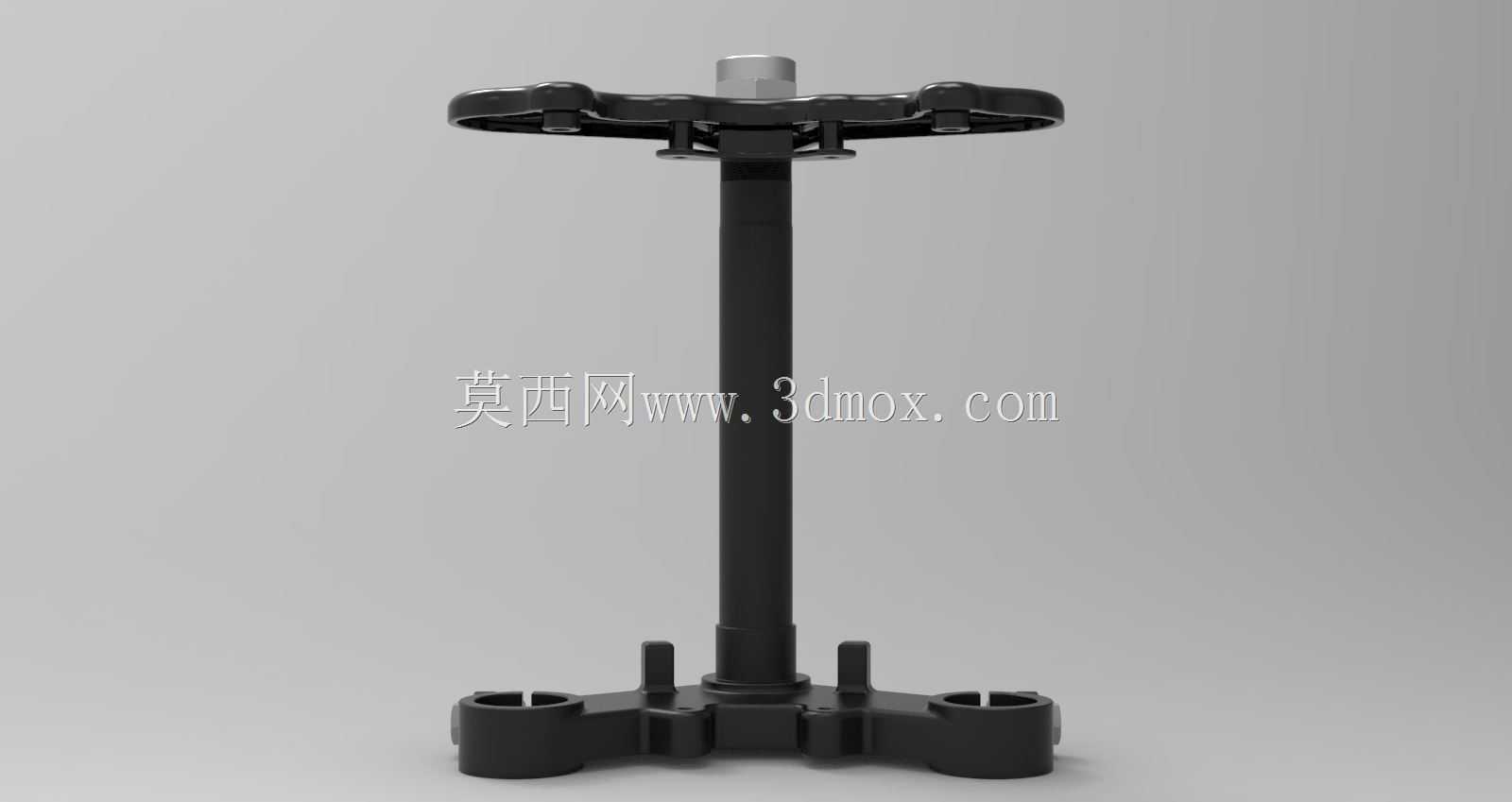

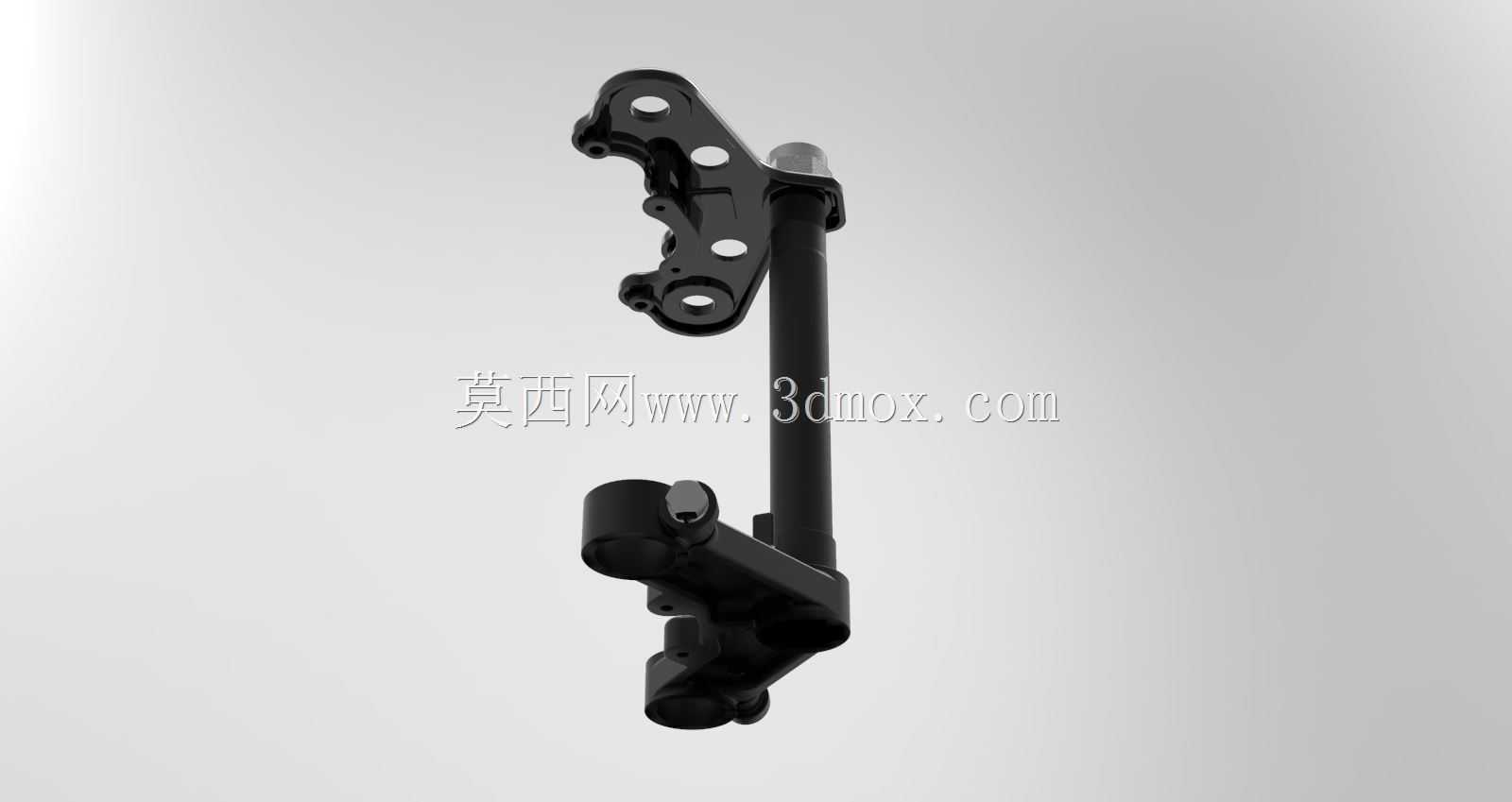

摩托车前叉方向柱连接板总成结构

项目分类:通用机械零部件 发布时间:2022-07-14 ID:677189
  • 摩托车前叉方向柱连接板总成结构
  • 摩托车前叉方向柱连接板总成结构
  • 摩托车前叉方向柱连接板总成结构
  • 摩托车前叉方向柱连接板总成结构
  • 摩托车前叉方向柱连接板总成结构
  • 摩托车前叉方向柱连接板总成结构
  • 摩托车前叉方向柱连接板总成结构

  这套转向连接构件是两轮摩托转向系统的核心受力部件,日常骑行场景下承担着转向力矩传递、前悬架与车架衔接的核心作用,不管是日常通勤代步的小排量车型,还是偏向非铺装路面行驶的越野款车型,该部件的结构强度与安装精度都直接影响骑行的操控手感与行驶安全性。从实际装车的功能逻辑来看,下部的三角连接板直接对接两根前减震器的上安装端,通过两侧的抱箍结构抱紧减震筒外壁,把前轮受到的路面冲击均匀传递到减震器阻尼结构,同时上部的连接板通过中心立柱与下部构件刚性连接,中心立柱上端的锁紧螺母用于调整转向轴承的预紧间隙,消除转向柱与车架头管之间的旷量,上部连接板预留的多个安装孔位分别用于固定车把固定座、仪表支架、线束固定卡扣等附属部件,

  把转向操作的力矩直接传递到下部减震安装位,带动前轮完成转向动作。在结构设计的考量上,上下连接板的轮廓并非规则圆形,而是根据安装点位的受力分布做了异形裁切,在螺栓过孔、减震抱箍位置做了局部加厚处理,非受力区域做了镂空减重,在保证整体结构强度满足冲击载荷要求的前提下,尽可能降低构件自身重量,减少转向系统的簧下质量,提升减震响应速度。中心立柱与上下连接板的连接采用过盈压装配合,配合面设计有定位止口,避免长期受交变载荷出现连接松动,下部连接板的抱箍位置设计有开口锁紧结构,通过螺栓收紧开口的变形量抱紧减震筒,既保证安装时的同轴度精度,也方便后期维护时调整减震器的伸出长度,适配不同骑行场景的车高需求。从安装边界的尺寸逻辑来看,

  两侧减震安装孔的中心距严格匹配对应车型的前减震开档尺寸,中心立柱的外径与车架头管的转向轴承内径完全适配,立柱的有效长度需要覆盖车架头管、上下轴承、锁紧螺母的堆叠高度,预留合适的螺纹啮合长度保证锁紧可靠。上部连接板的车把安装孔位间距符合通用摩托车车把的固定座尺寸,不需要额外做转接件就可以完成车把装配,连接板上的其余小孔位分别对应不同车型的线束固定、装饰盖安装需求,在同平台车型上可以实现通用化装配,减少单独开模的成本。实际建模过程中,需要重点关注几个配合面的形位公差:上下连接板的减震安装孔同轴度需要控制在合理范围内,避免减震器安装后出现偏斜,导致减震油封异常磨损;中心立柱与连接板的垂直度误差需要严格管控,否则装车后会出现转向卡滞、

  跑偏的问题;抱箍位置的开口宽度需要匹配锁紧螺栓的拧紧行程,既要保证足够的抱紧力避免减震筒滑动,也不能因为收紧量过大导致减震筒被夹变形,影响减震内部的阻尼活塞杆运动。从受力角度分析,该部件在日常使用中会受到多个方向的交变载荷:前轮制动时的纵向冲击力、过弯时的侧向倾覆力矩、颠簸路面的垂直冲击载荷,都会通过减震器传递到这套连接板总成上,所以建模时所有的转角位置都做了圆弧过渡处理,避免应力集中导致构件在长期使用中出现疲劳断裂,尤其是下部连接板的抱箍与主体连接的位置、中心立柱与连接板焊接(或压装)的衔接位置,都做了加强筋结构提升局部刚度。在实际装配流程中,需要先把下轴承内圈压装到中心立柱的对应轴颈位置,将立柱从车架头管下方穿入,再套入上轴承内圈,预紧锁紧螺母调整好转动力矩后,再安装上部连接板,对齐花键(或定位销)位置后锁紧中心螺母,最后再把前减震器穿入上下连接板的安装孔,调整好伸出长度后锁紧抱箍螺栓,整套装配流程对各部件的尺寸精度要求较高,任何一个安装面的尺寸偏差都会导致转向手感生涩,甚至出现行驶中方向抖动的问题。
