钢管车架式四轮越野骑行载具结构设计

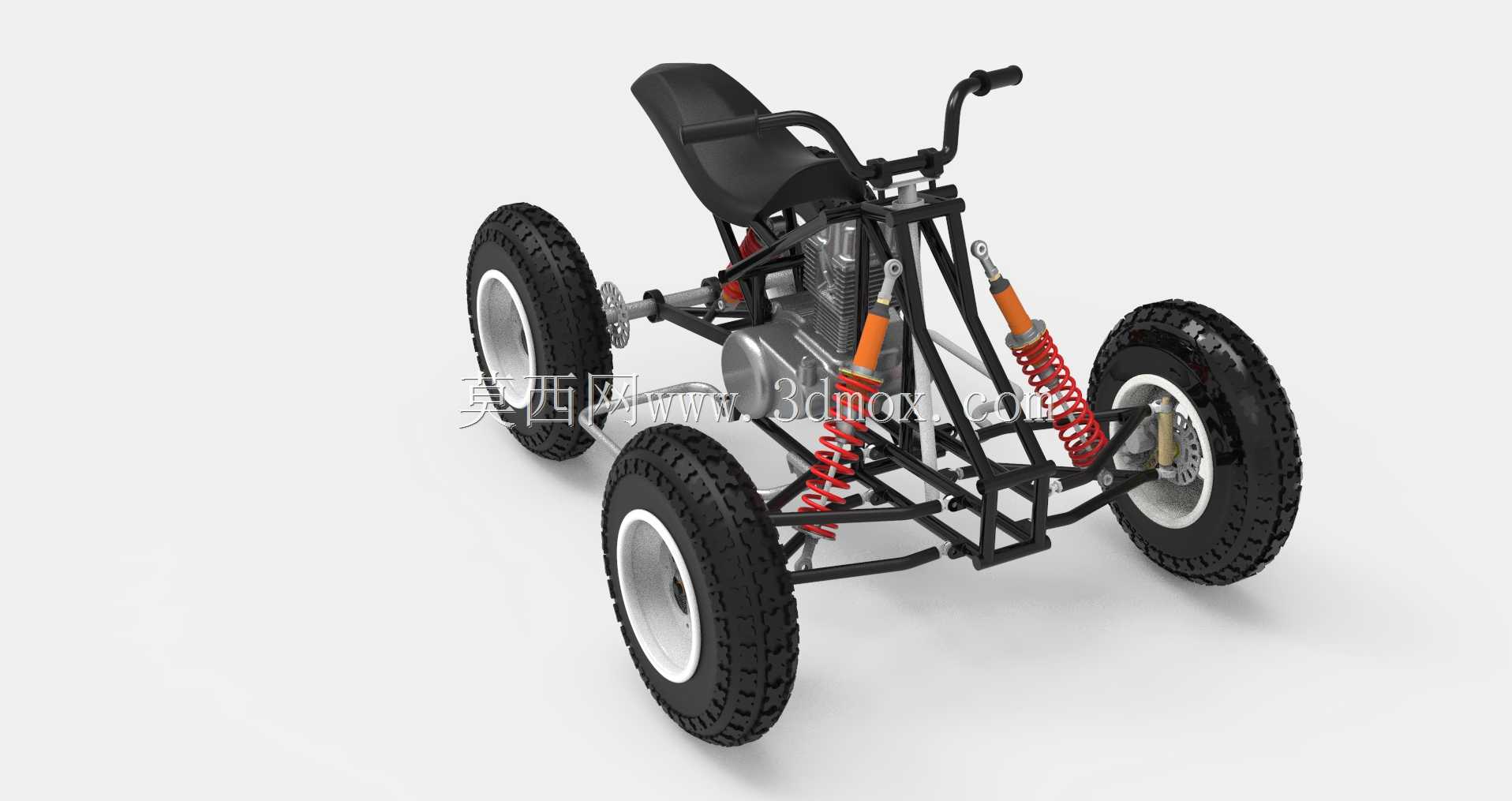

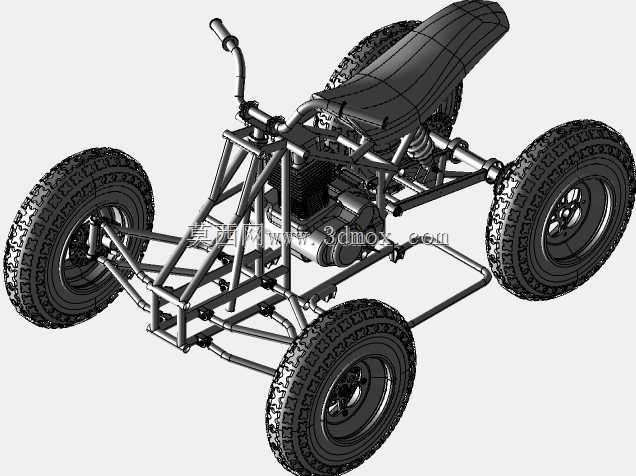

　　这款四轮骑行载具的结构设计，核心面向非铺装路面的休闲骑行、户外复杂地形短途通行场景，区别于传统两轮自行车的骑行逻辑，通过四轮接地的布局大幅降低侧翻风险，适配林间小路、山地缓坡、沙土地面等两轮载具难以稳定通行的路况，也可作为户外作业的短途移动载体，满足单人携带小型工具在复杂地形移动的需求。从结构布局来看，整车采用外露式钢管桁架车架作为承载核心，钢管规格的选型兼顾轻量化与结构强度，主受力管沿动力总成、座椅安装位、前悬架固定点形成连续传力路径，避免应力集中在单段管材上，车架焊接节点处均做了圆弧过渡处理，减少交变载荷下的疲劳开裂风险，车架的安装边界预留了动力单元、悬架、转向机构的固定孔位，孔位公差按照通用机械装配标准设定，

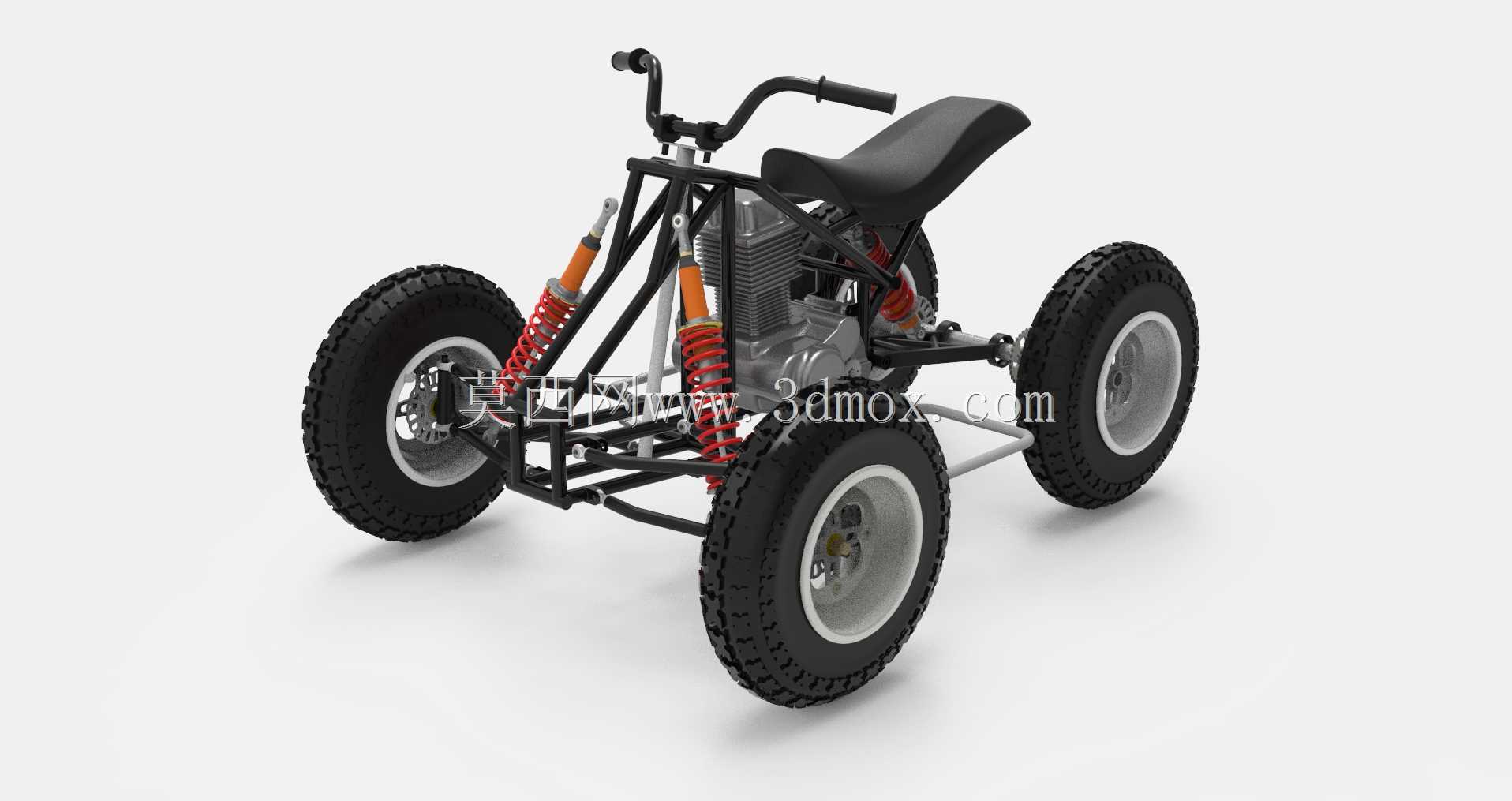

　　可兼容同规格的市售改装配件。前悬架采用双长行程螺旋弹簧配合阻尼减震器的结构，减震器上下安装点的角度经过反复校核，在车轮受到垂直方向冲击时，减震器的压缩行程可最大化吸收地面传递的冲击力，同时避免减震器受到侧向弯矩导致油封损坏，前轮的转向节直接与车架前端的转向立柱连接，转向把的转动通过拉杆传递到两侧前轮，转向传动比设定偏向灵活操控，在狭窄地形中可实现小半径转向，适配户外复杂路径的转向需求。动力单元布置在座椅下方的车架中部位置，重心高度控制在整车高度的三分之一处，前后轴荷分配接近1:1，避免爬坡时出现前轮翘头或者下坡时后轮抓地力不足的问题，动力输出端通过传动结构直接连接后轴，后轴与车架之间采用硬连接配合减震衬套，既保证动力传递的刚性，

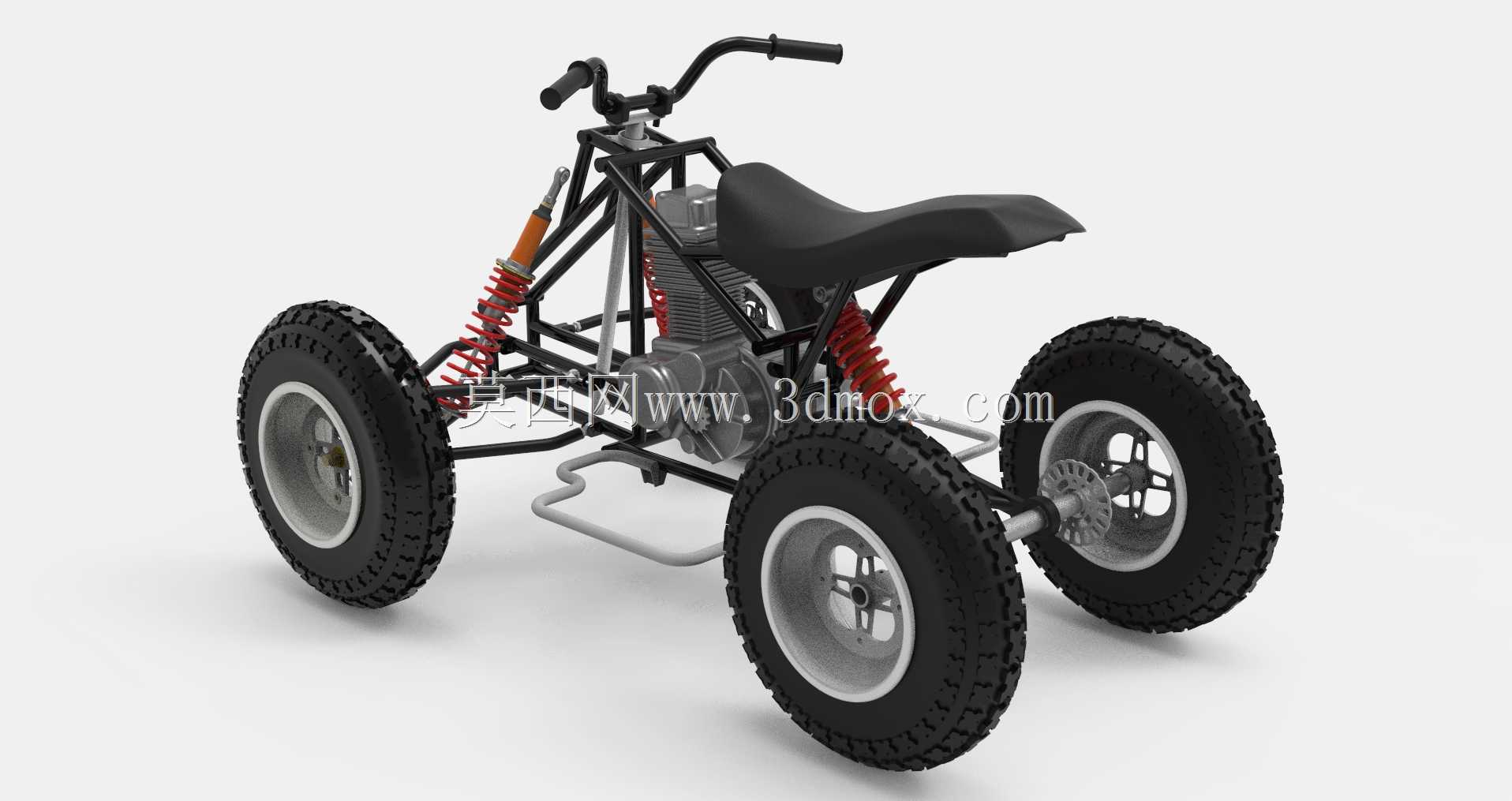

　　又能过滤动力运转时产生的高频振动，避免振动直接传递到车架导致骑行时的震感过强。车轮采用大颗粒深花纹的越野轮胎，轮胎扁平比设定较高，可在低胎压状态下增大与松软地面的接触面积，减少陷车风险，轮圈采用金属辐条搭配加强轮毂的结构，可承受越野路面的冲击载荷，轮毂与轮轴的连接采用标准花键结构，拆卸维护时无需专用工具即可完成轮胎更换。座椅采用窄体一体式鞍座，安装位置略高于后轮轴心，骑行时的坐姿介于两轮摩托车与全地形车之间，腿部空间预留充足，长时间骑行不易产生疲劳，转向把的高度与宽度按照成年人平均肩宽设定，把套位置的角度可根据骑行者习惯小幅调整，油门与制动操控机构布置在把手上，与常规两轮载具的操控逻辑一致，降低骑行者的学习成本。

　　整车的外形尺寸控制在紧凑区间，整车宽度不超过1.2米，长度控制在1.8米以内，可通过常规的林间小道与庭院门廊，最小离地间隙设定在200毫米以上，可轻松通过路面凸起的石块、树根等障碍物，整车的接近角与离去角均做了优化，爬坡时不会出现车头、车尾剐蹭地面的情况。从设计思路上，这款结构没有采用全封闭的覆盖件，所有机械结构均外露，一方面是为了降低整车重量，另一方面是为了方便日常维护与故障排查，任何部件出现损坏都可以快速拆卸更换，车架上预留的多个安装孔位，也方便使用者后期加装货架、挡泥板、照明设备等拓展配件，适配不同的使用需求。需要注意的是，当前展示的结构为核心总成状态，部分外覆盖件、线路布置、制动管路的细节还未完全完善，但核心的承载、行走、悬架、动力安装结构均已完成校核，可作为同类型四轮休闲载具的结构设计参考，也可基于该框架调整动力类型，替换为电动动力单元适配不同的使用场景。
