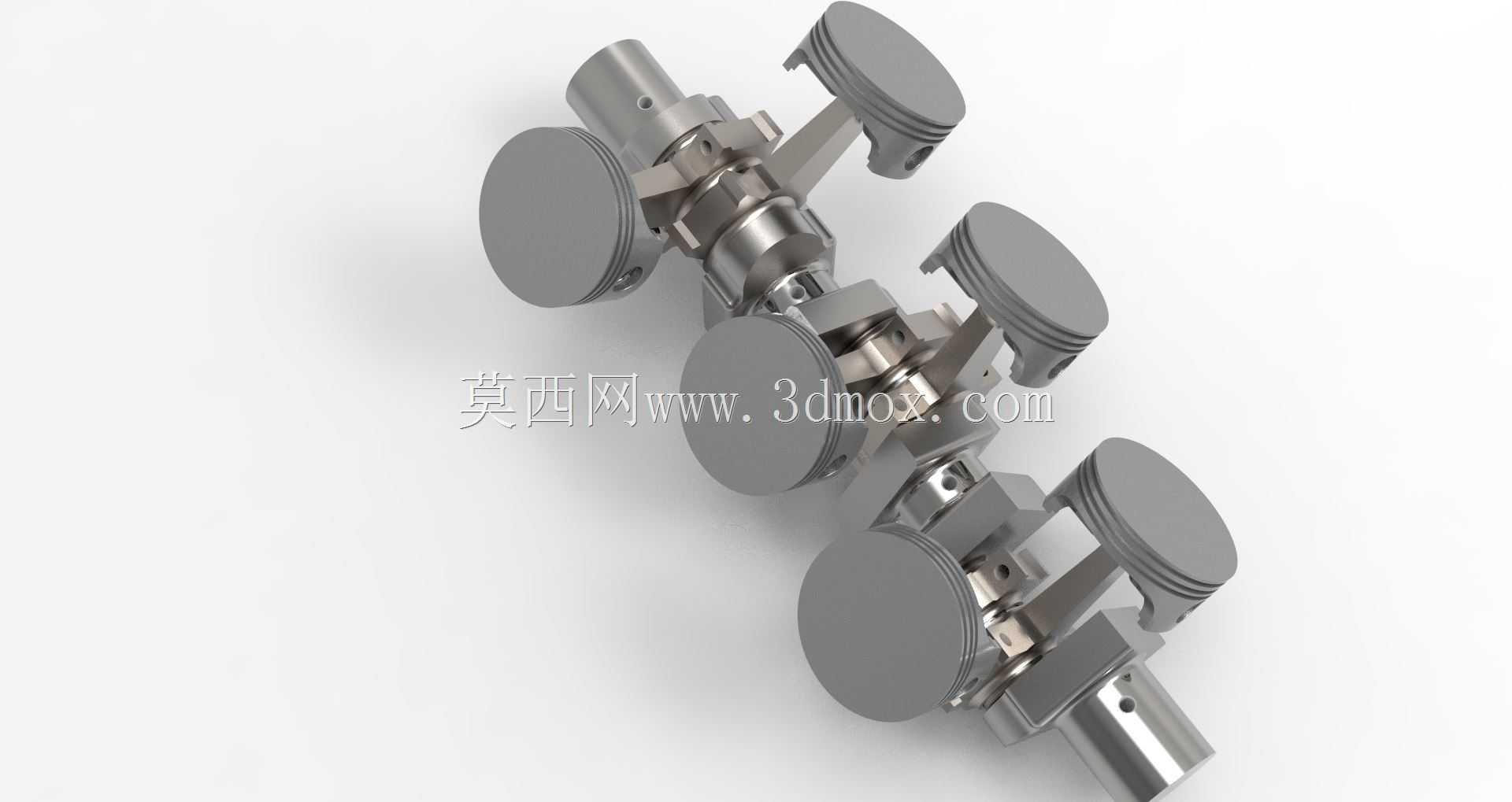

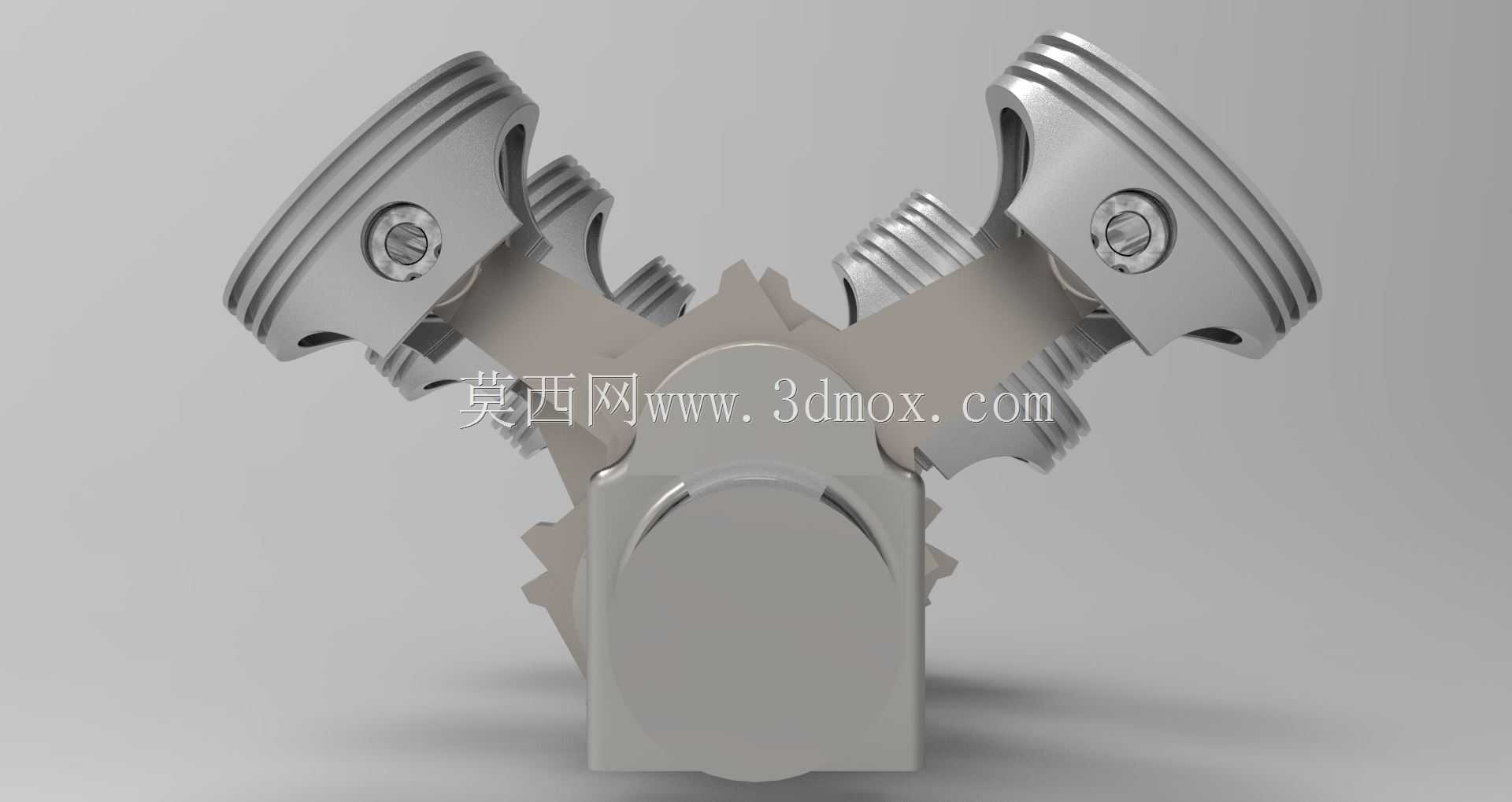

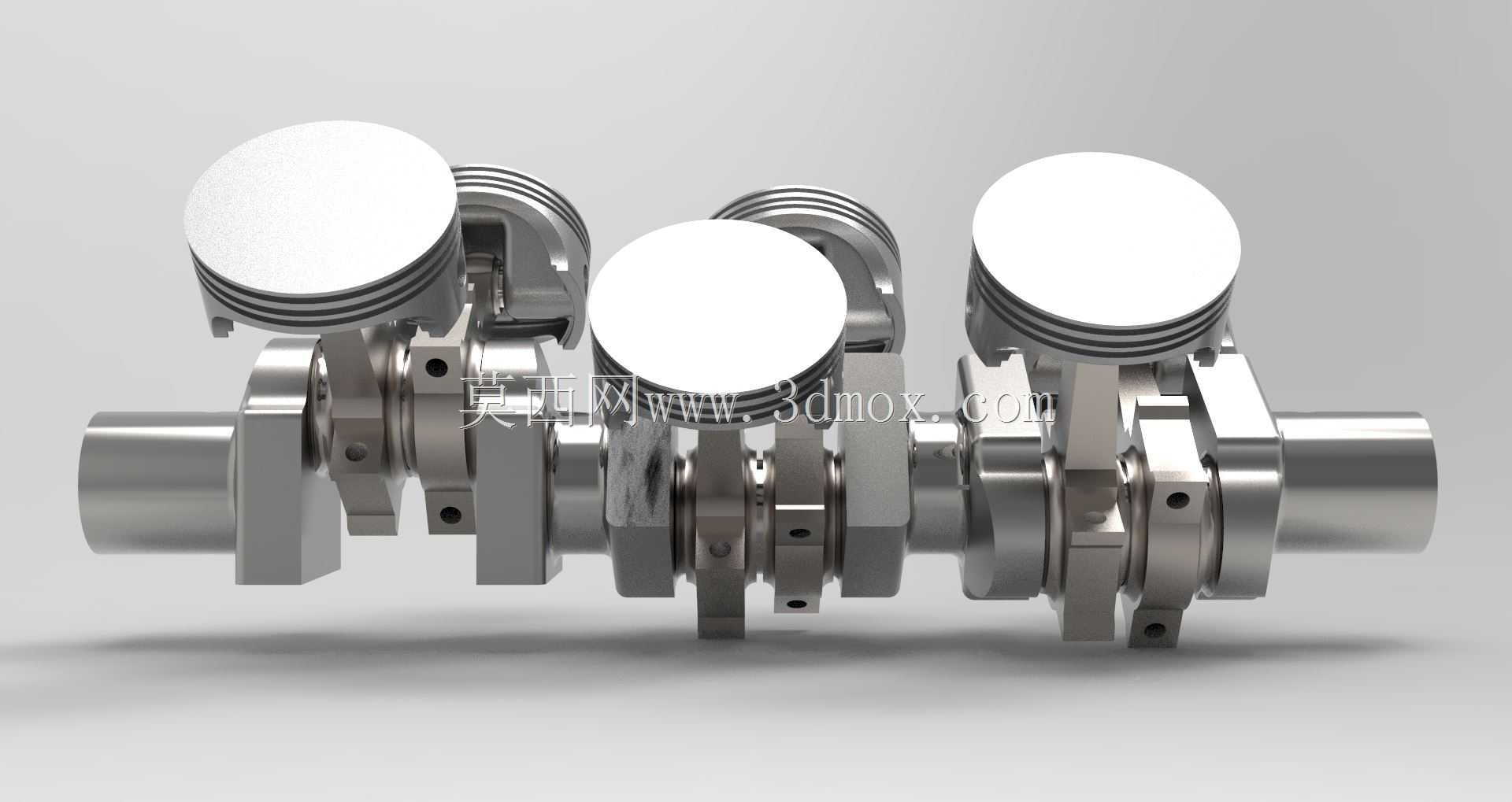

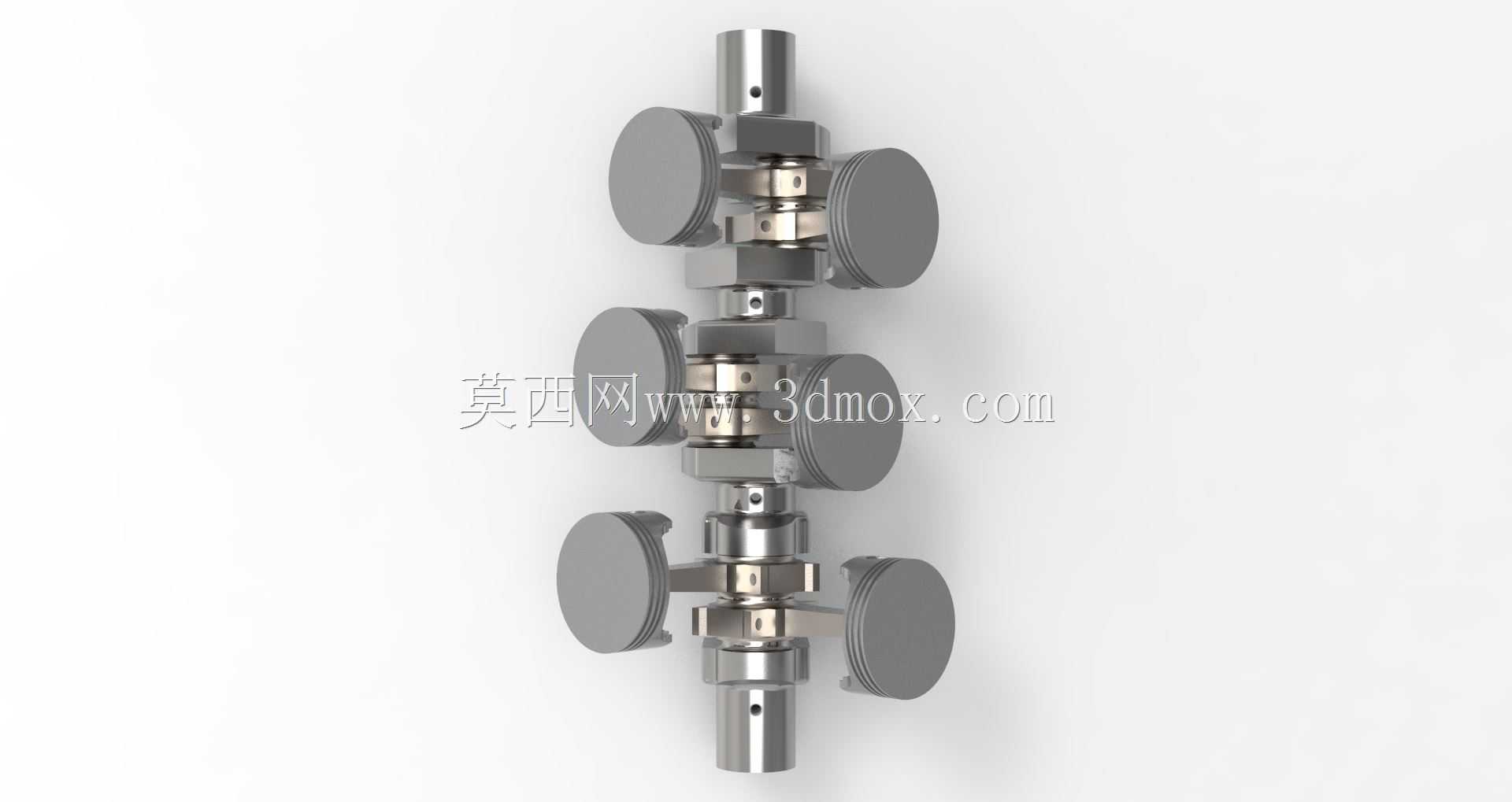

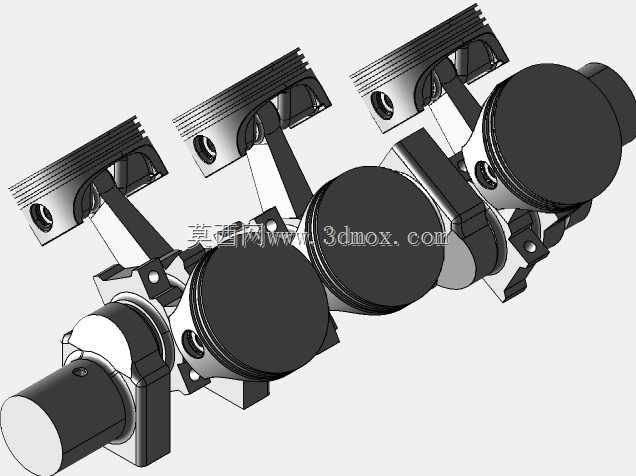

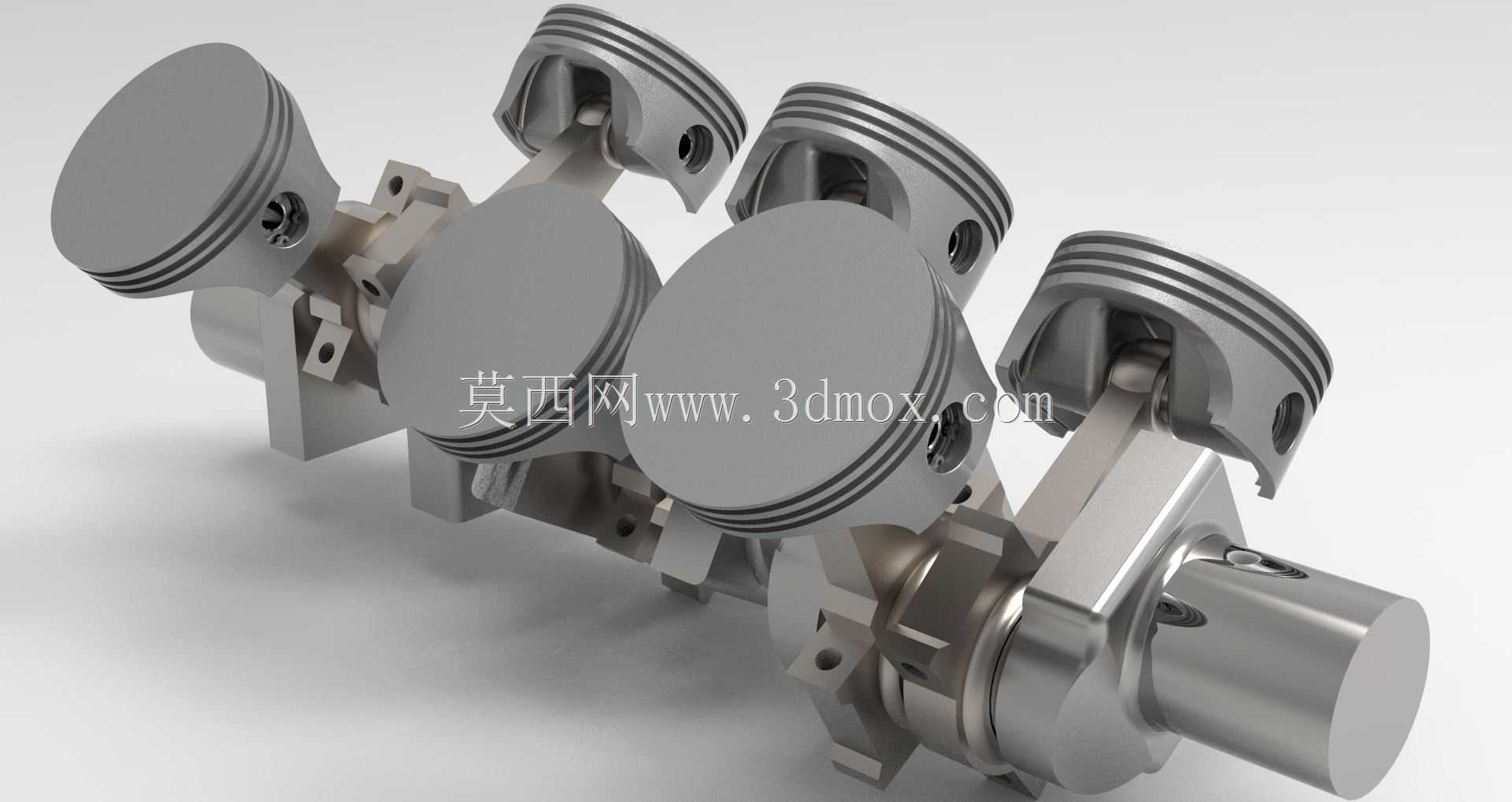

V型六缸发动机曲柄活塞联动结构

　　这套曲柄活塞结构是V型六缸内燃机的核心动力转换单元，在乘用车辆、轻型商用动力设备的动力总成中承担着将燃油燃烧产生的直线往复动能转化为旋转扭矩输出的核心作用，是决定发动机运转平顺性、动力输出效率、NVH表现的关键结构组件。从实际装车场景来看，该结构适配60度夹角的V6气缸布局，这种夹角设计能够平衡一阶与二阶往复惯性力，相比直列六缸结构大幅缩短动力总成的轴向长度，便于整车前舱的横向布局，适配前驱、四驱等多种驱动形式的车型平台，同时相比小夹角V6结构拥有更优的进气歧管布置空间，能够兼顾高转速进气效率与低转速扭矩输出特性。

　　在功能特性层面，整套组件包含六组活塞总成、对应连杆、整体式锻造曲轴、活塞销、活塞环组等核心零件，活塞采用轻量化铝合金材质设计，裙部预留了适配缸壁润滑的型线修正量，活塞环组包含气环与油环，分别承担燃烧室密封、缸壁多余机油刮除的功能，避免燃烧室内窜机油导致的积碳与排放超标问题。连杆采用涨断工艺设计的大端结构，与曲轴连杆轴颈的配合精度更高，能够承受高转速下的交变载荷冲击，连杆小端通过活塞销与活塞连接，销座位置预留了足够的润滑通道，保证往复运动过程中的摩擦副处于良好的润滑状态。曲轴采用全支撑设计，每个连杆轴颈两侧都设置主轴颈支撑，大幅提升曲轴整体刚性，减少高负荷运转下的曲轴挠曲变形，曲轴前端预留了正时系统、附件驱动轮系的安装接口，后端预留了与飞轮、液力变矩器连接的法兰接口，能够直接适配主流的自动、手动变速箱匹配需求。

　　从设计思路来看，这套结构在建模阶段就充分考虑了实际生产中的工艺可行性与装配边界：活塞的燃烧室凹坑造型匹配缸盖的气门布置，避免活塞运动到上止点时与进排气门发生运动干涉，活塞销孔的偏置设计能够减少活塞换向时对缸壁的敲击噪音，提升运转平顺性。曲轴的平衡块设计经过往复惯性力与旋转惯性力的精确计算，每块平衡块的重量与重心位置都经过匹配，能够抵消60度V6布局下的剩余不平衡量，让发动机在全转速区间都能保持平稳运转，减少额外的平衡轴配置需求，降低动力总成的整体重量与制造成本。连杆的长度与曲轴曲柄半径的比值经过优化，既保证足够的连杆摆动空间，避免活塞在下止点位置时连杆与缸套下沿发生干涉，又能兼顾活塞侧推力的合理范围，减少缸壁的偏磨风险，延长发动机的大修里程。

　　在安装边界层面，整套曲柄活塞结构的径向尺寸与缸体的缸孔中心距、主轴承座孔径完全匹配，曲轴的轴向窜动间隙通过主轴承止推片控制在合理范围内，活塞在上止点时的突出高度匹配缸盖垫片的压缩厚度，保证燃烧室容积符合设计压缩比要求，不会出现活塞碰气门、压缩比偏差导致的爆震问题。所有摩擦副表面都预留了符合公差要求的润滑油道开孔，与缸体内部的润滑油道完全对齐，保证发动机运转时机油能够持续输送到曲轴主轴颈、连杆轴颈、活塞销等摩擦位置，形成稳定的油膜承载。在实际装配过程中，活塞连杆组需要按照缸序标记对应安装，连杆大端螺栓需要按照规定扭矩与转角拧紧，曲轴的轴向间隙、活塞环开口间隙都需要在装配时进行测量调整，保证各运动部件之间的配合间隙处于设计区间，既不会因为间隙过小导致热膨胀卡滞，也不会因为间隙过大导致机油压力不足、运转噪音过大的问题。这套结构的三维建模完整还原了各零件之间的装配关系与运动间隙，能够直接用于运动仿真验证、装配工艺模拟、教学演示等场景，帮助结构设计人员快速理解V6发动机核心动力组件的工作原理与配合要求。
