圆形ONOFF标识翘板电源开关三维设计

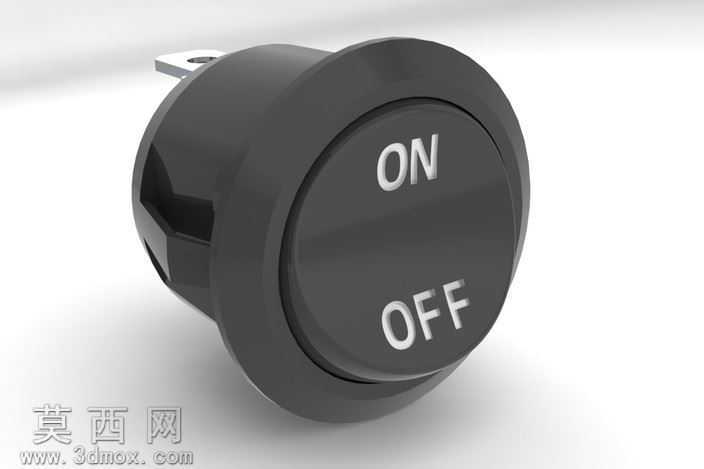

本作品为圆形翘板式电源开关的三维建模设计成果，建模过程中严格遵循民用小电流电源开关的通用尺寸规范，先通过二维草图绘制开关的圆形外轮廓、安装卡接结构的截面线条，利用旋转特征生成开关主体的基座外圆与安装凸缘结构，再通过拉伸切除特征制作基座侧面的防转卡接槽与背部的接线引脚安装位，保证开关安装后可稳固卡入对应开孔不发生转动。针对操作按键部分，采用旋转凸台特征制作带圆弧过渡边缘的圆形按键，在按键表面通过包覆特征制作凹陷的ON、OFF标识字符，字符边缘做微小圆角处理避免应力集中，同时还原按键与基座之间的均匀装配间隙，还原真实开关的按键活动空间。材质渲染阶段，基座与按键均采用哑光黑色阻燃ABS塑料材质，调整材质的粗糙度参数模拟普通电器开关的磨砂质感，接线引脚部分赋予镀锡铜金属材质，调整金属反射参数呈现哑光金属的导电件质感，渲染时采用柔和的工作室环境光，多角度呈现开关的外观细节与结构特征。结构设计上还原了这类嵌入式圆形开关的典型卡装结构，背部的扁式接线引脚符合常规快接端子的连接尺寸，整体模型可用于电器产品的装配干涉检查、外观方案展示，也可作为小家电、小型电子设备的配套开关选型参考，建模过程中对所有棱角处均添加了符合注塑生产工艺要求的脱模斜度与圆角，避免出现建模中的尖锐直角结构，保证模型结构符合实际注塑件的生产工艺逻辑，按键与基座的配合间隙控制在合理范围内，既还原真实产品的装配公差，也保证三维模型的视觉真实感。
