起重机用剖分式滑动轴轴承结构

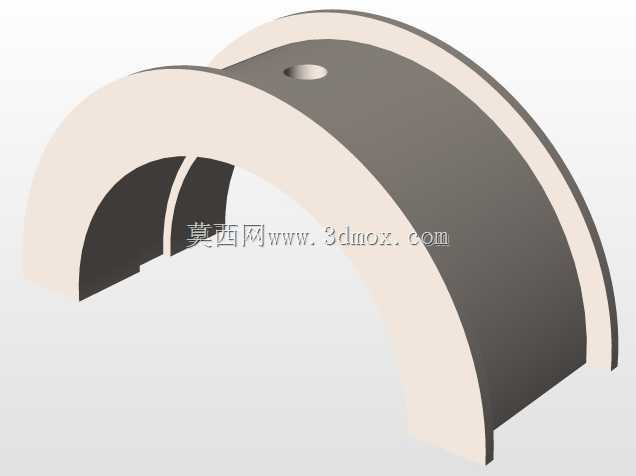

　　在起重作业场景里，起升、变幅、回转机构的转轴支撑部位长期承受交变重载、瞬时冲击载荷，常规滚动轴承在这类大载荷、低速重载的工况下容易出现滚道点蚀、保持架碎裂的问题，剖分式滑动轴轴承就是针对这类工况开发的支撑部件，主要承担转轴的径向载荷承载，同时适配起重设备现场维护不用完全拆卸轴端传动组件的需求。这类轴承采用上下对半剖分的结构形式，图中展示的是下半轴瓦部分，轴瓦本体采用钢制基体作为承载结构，内侧复合减摩层，在转轴转动过程中可以形成稳定的动压油膜，降低轴颈与瓦面的摩擦系数，减少运行过程中的磨损量。从设计逻辑来看，这类剖分轴承的剖分面严格对齐轴的水平中心面，安装时可以先将下半轴瓦置入轴承座的安装槽内，落装转轴后再扣合上半轴瓦，

　　通过轴承座的连接螺栓完成整体紧固，相比整体式滑动轴承，现场更换、维护的作业量能减少六成以上，尤其适合起重机这类大型设备，不用拆卸卷筒、联轴器等重型端部组件就能完成轴承更换，大幅缩短设备停机维护的时间。瓦背上开设的定位油孔，对应轴承座上的润滑油道，运行过程中润滑脂可以通过油孔直接进入轴瓦与轴颈的配合间隙，在配合面形成均匀的油膜，避免干摩擦导致的瓦面拉伤、轴颈磨损问题。从安装边界来看，这类轴瓦的外径与轴承座的安装孔采用过渡配合，保证承载过程中瓦体不会在轴承座内发生转动、窜动；内径与轴颈的配合间隙根据起重设备的运行转速、载荷特性设定，通常控制在轴颈直径的千分之一到千分之一点五之间，既保证运转过程中不会出现卡滞，

　　也能避免间隙过大导致的转轴跳动、运行异响问题。轴瓦的轴向宽度根据承载能力计算确定，宽径比控制在0.8到1.2之间，平衡承载能力与散热效率，避免宽径比过大导致的边缘摩擦、散热不良问题。在实际应用中，这类滑动轴承普遍用在桥式起重机、门式起重机的起升卷筒支撑端、大车运行机构的转轴支撑位，相比同承载等级的滚动轴承，整体径向尺寸更小，抗冲击载荷的能力更强，在频繁起制动、瞬时过载的起重作业场景里，运行可靠性远高于常规滚动轴承。建模过程中需要重点关注剖分面的平面度公差，保证上下半轴瓦扣合后内孔的圆柱度符合配合要求，油孔的位置需要与轴承座油道严格对中，避免出现油路堵塞、润滑不到位的问题；瓦面的减摩层厚度需要控制在合理范围，

　　既要保证磨合阶段的磨损余量，也要避免减摩层过厚导致的承载能力下降、受热变形量过大的问题。在结构细节处理上，轴瓦的剖分面位置会加工出微小的倒角，避免上下瓦扣合时出现边缘毛刺刮蹭轴颈的问题，同时在油孔位置加工出油槽，让润滑油可以沿着轴向均匀分布在整个配合面，保证全宽度范围内的润滑效果。这类轴承的承载能力通过面压计算校核，根据起重作业的最大额定载荷、动载系数计算瓦面的单位面积压力，确保面压值在减摩材料的许用范围内，避免长期重载下出现减摩层蠕变、挤出的问题。
