电动汽车悬挂式脚踏油门结构设计

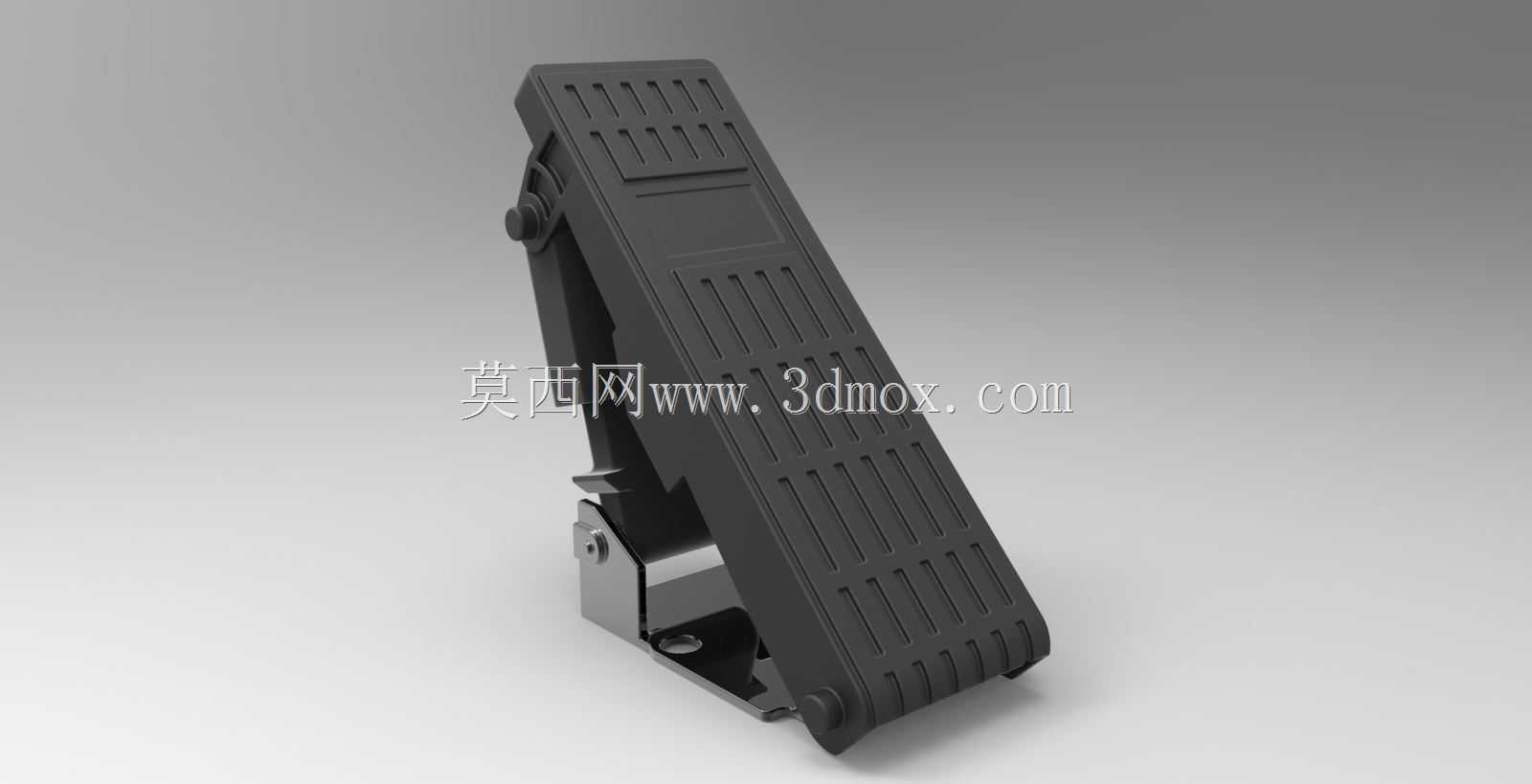

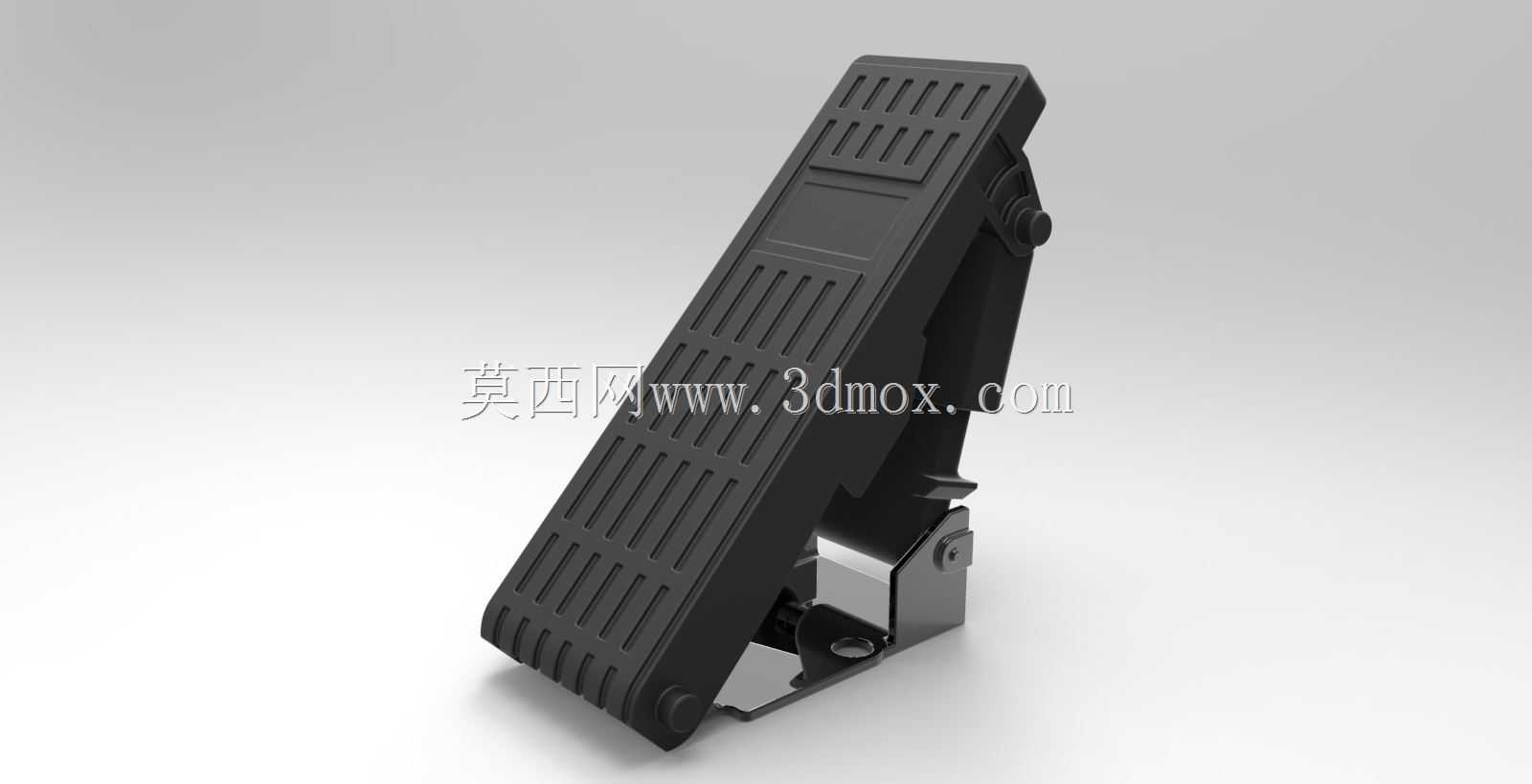

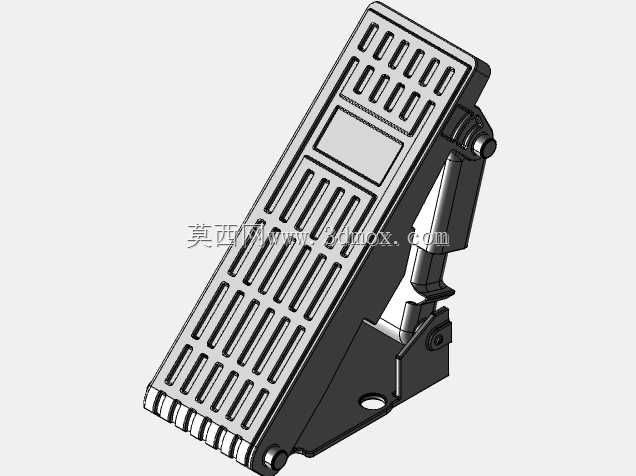

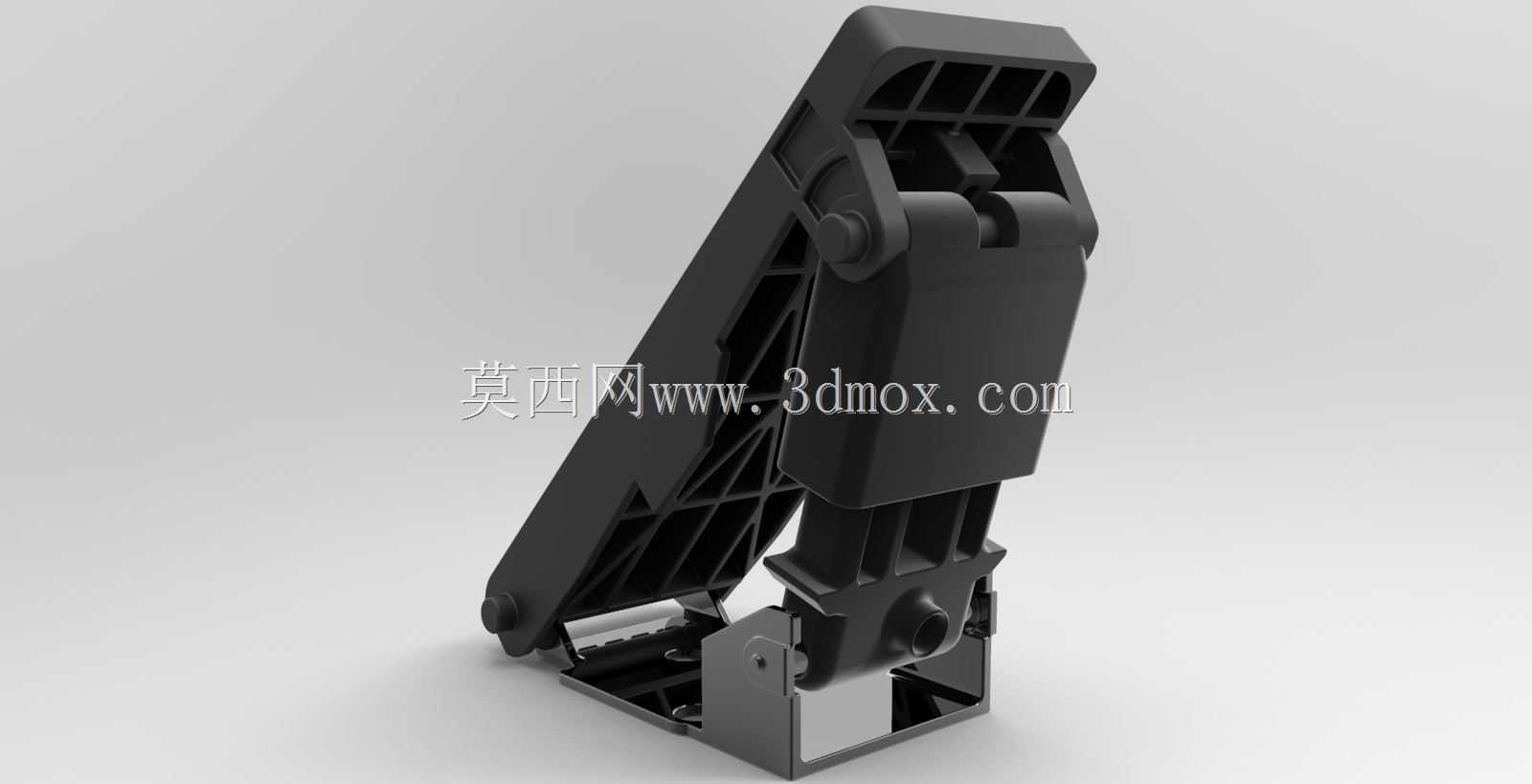

　　在纯电驱动乘用车辆、场地电动作业车辆的驾驶舱操纵系统布局中，脚踏油门作为驾驶员直接交互的动力请求输入部件，其结构可靠性、踩踏人机工程表现直接影响整车操控质感与行驶安全。这款脚踏油门采用悬挂式安装结构，区别于传统地板式油门的布局逻辑，整体通过底部金属安装支架固定在驾驶舱前围钣金下方，踏板主体向下倾斜延伸至驾驶员右脚舒适操作区间，适配多数乘用电动车的驾驶舱坐姿设定。

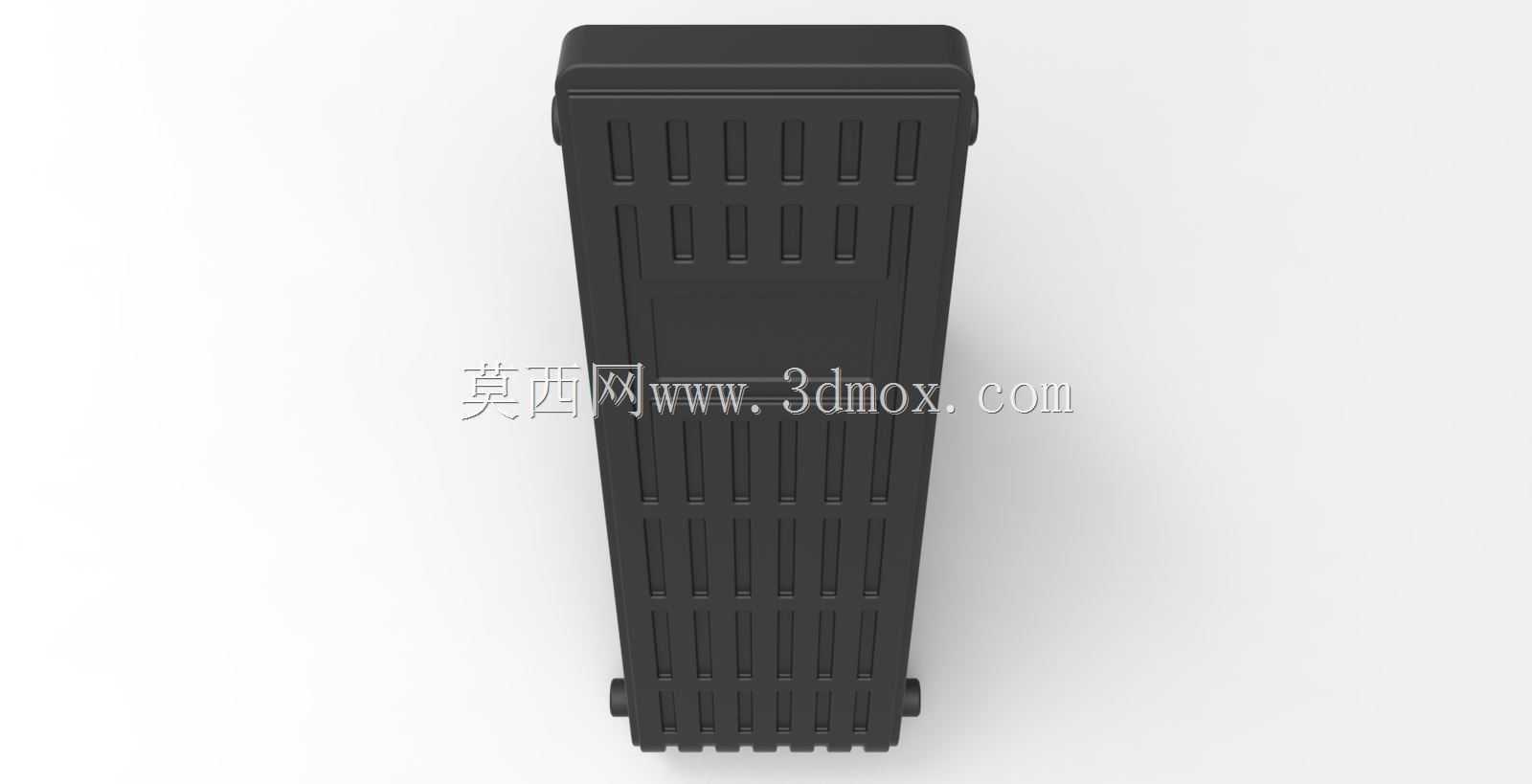

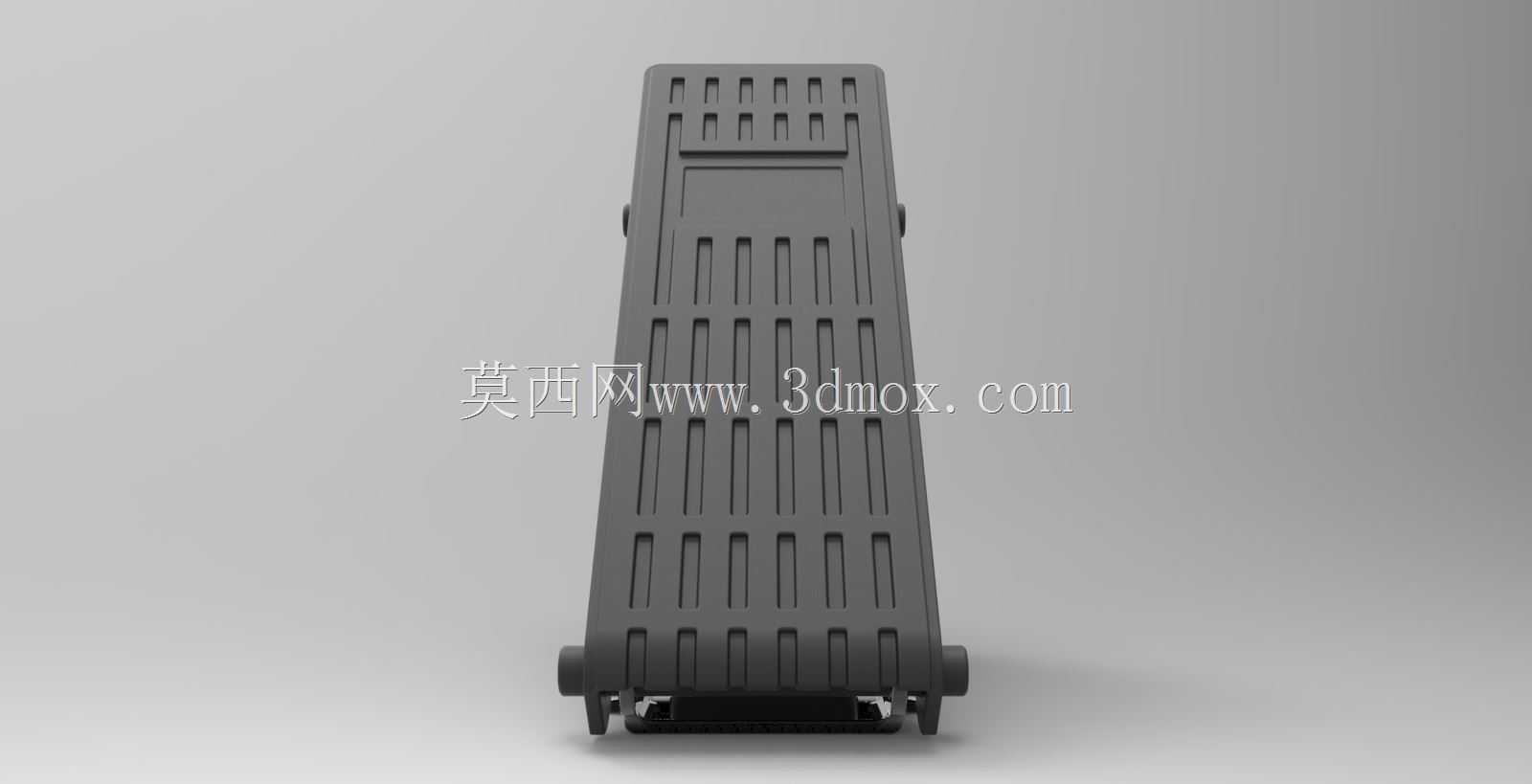

　　从功能实现逻辑来看，该踏板总成将驾驶员的踩踏行程、踩踏力度转化为可被整车控制器识别的位移信号，踏板表面做了等距分布的横向防滑筋条设计，筋条深度与间距经过反复校核，既能够在鞋底沾附少量水渍、灰尘时提供足够摩擦力，避免踩踏过程中出现脚底滑脱风险，又不会因为筋条凸起过高导致长时间踩踏出现脚底硌压的疲劳感。踏板主体采用高强度耐磨工程塑料注塑成型，材料本身具备耐高低温、抗老化特性，能够适应驾驶舱内-40℃到85℃的宽温域工作环境，不会因为夏季暴晒、冬季低温出现材质脆裂、形变问题。

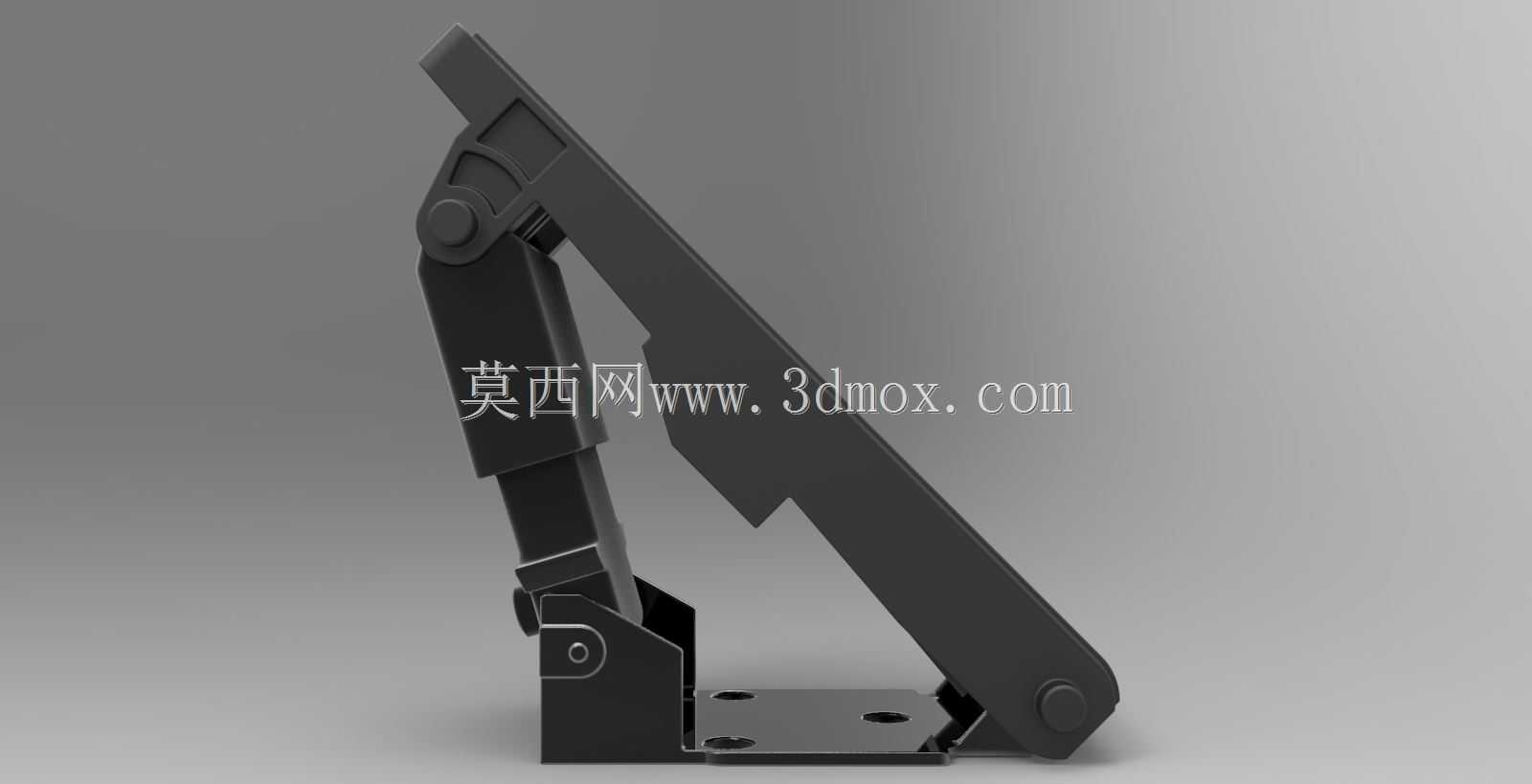

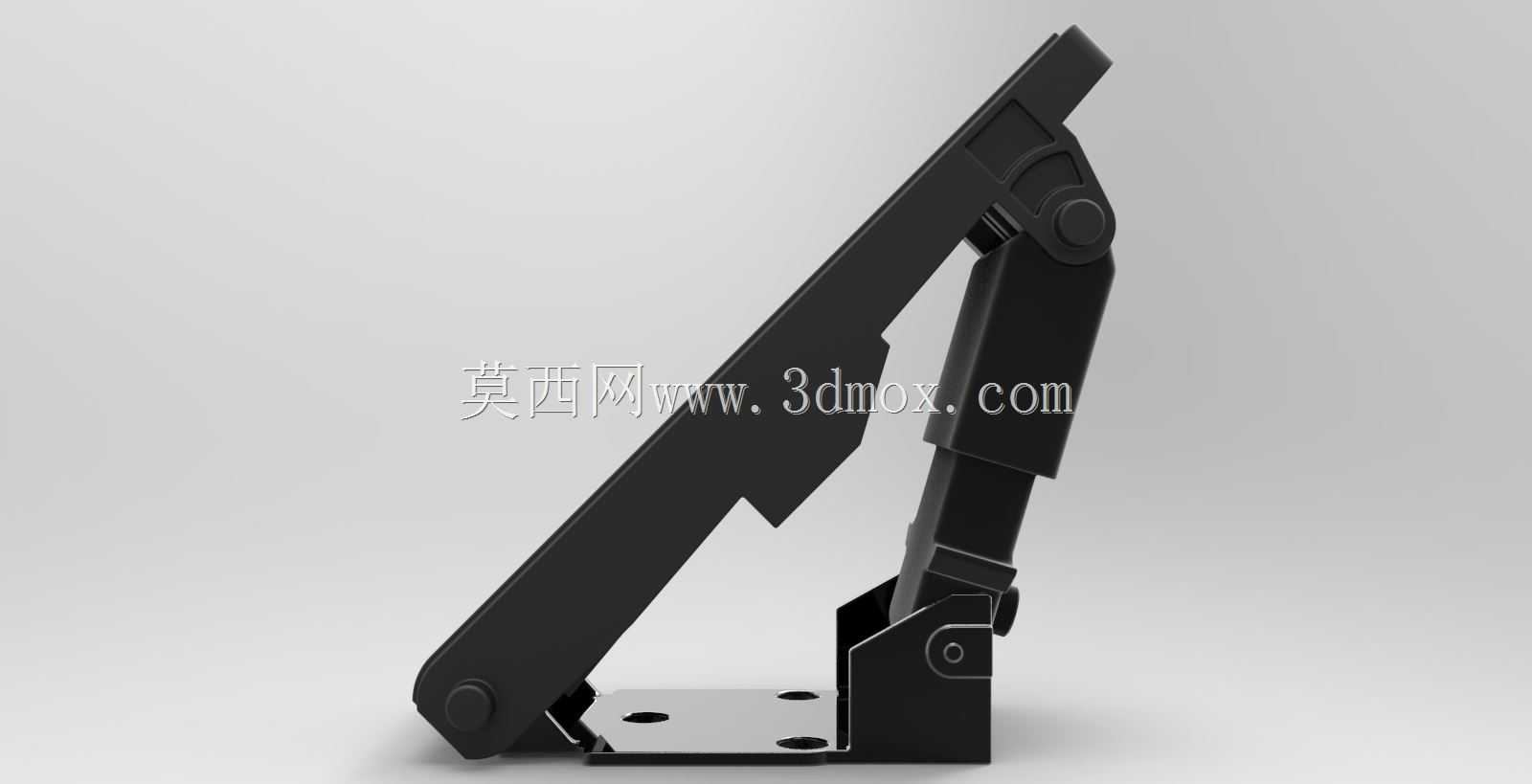

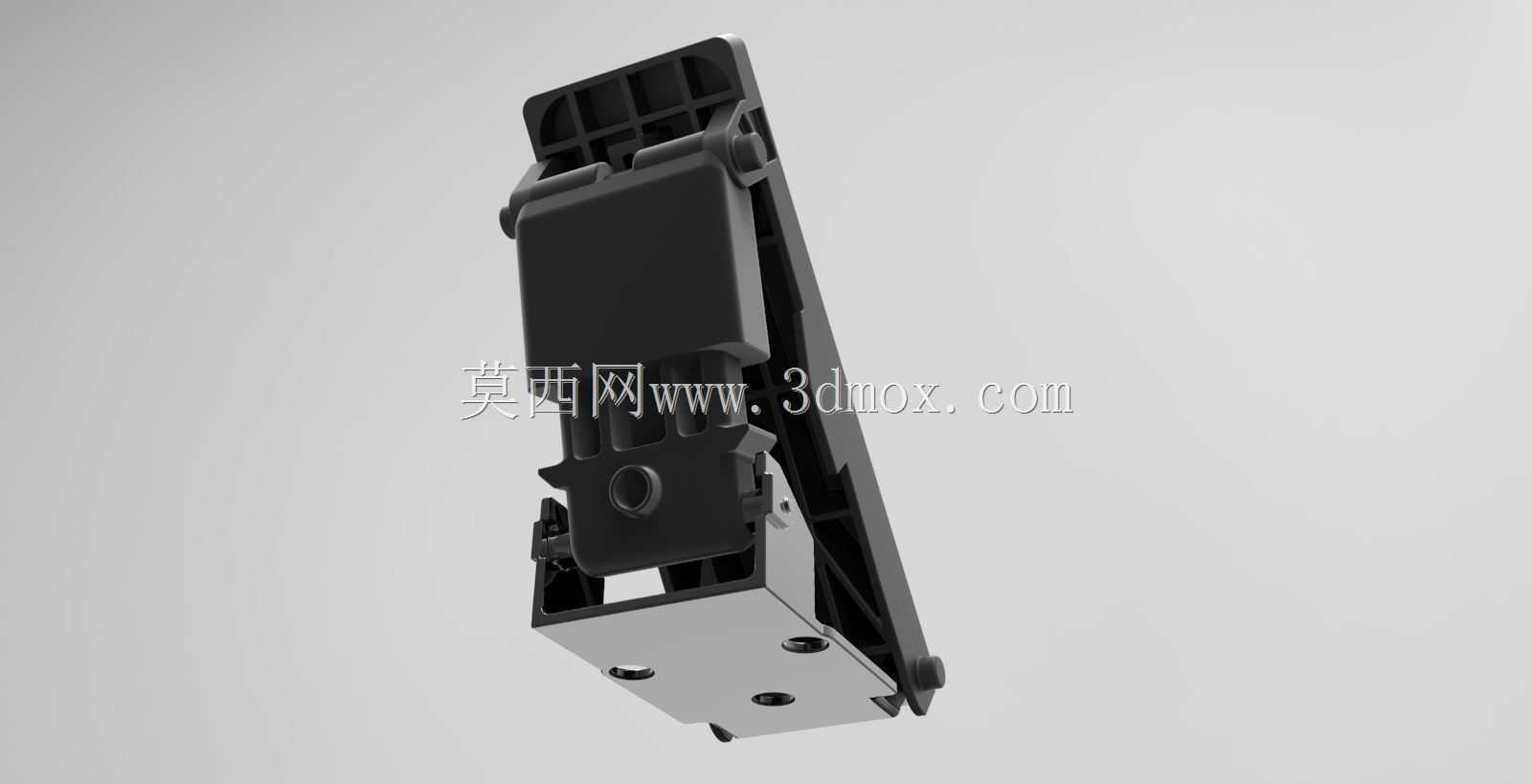

　　连接踏板与安装底座的铰接结构采用金属转轴配合自润滑衬套设计，转轴转动阻尼经过多轮调校，初始踩踏阶段阻尼较小，能够快速响应驾驶员的小幅动力调整需求，踩踏行程后段阻尼线性提升，给驾驶员清晰的行程反馈，避免高速行驶过程中误踩导致动力输出突增。底部的金属安装支架采用冲压折弯成型工艺，支架上预留的两个长圆形安装孔可以适配不同车型的前围安装孔位偏差，安装时可以根据实际驾驶舱布局微调踏板的前后倾斜角度，匹配不同身高驾驶员的操作习惯。

　　从安装边界尺寸来看，踏板整体处于收起状态时，纵向高度不超过220mm，横向宽度控制在85mm以内，安装底座的固定孔中心距为60mm，安装完成后踏板最下端距离驾驶舱地毯面的垂直距离保持在35mm到45mm区间，既不会因为间隙过小导致踏板踩踏过程中与地毯产生摩擦干涉，也不会因为间隙过大导致杂物容易卡入踏板下方引发安全隐患。踏板的有效踩踏行程设定为45mm，全程踩踏力变化区间在15N到35N之间，符合多数驾驶员的踩踏力度习惯，长时间拥堵路况下反复踩踏也不会出现明显的脚部酸胀感。

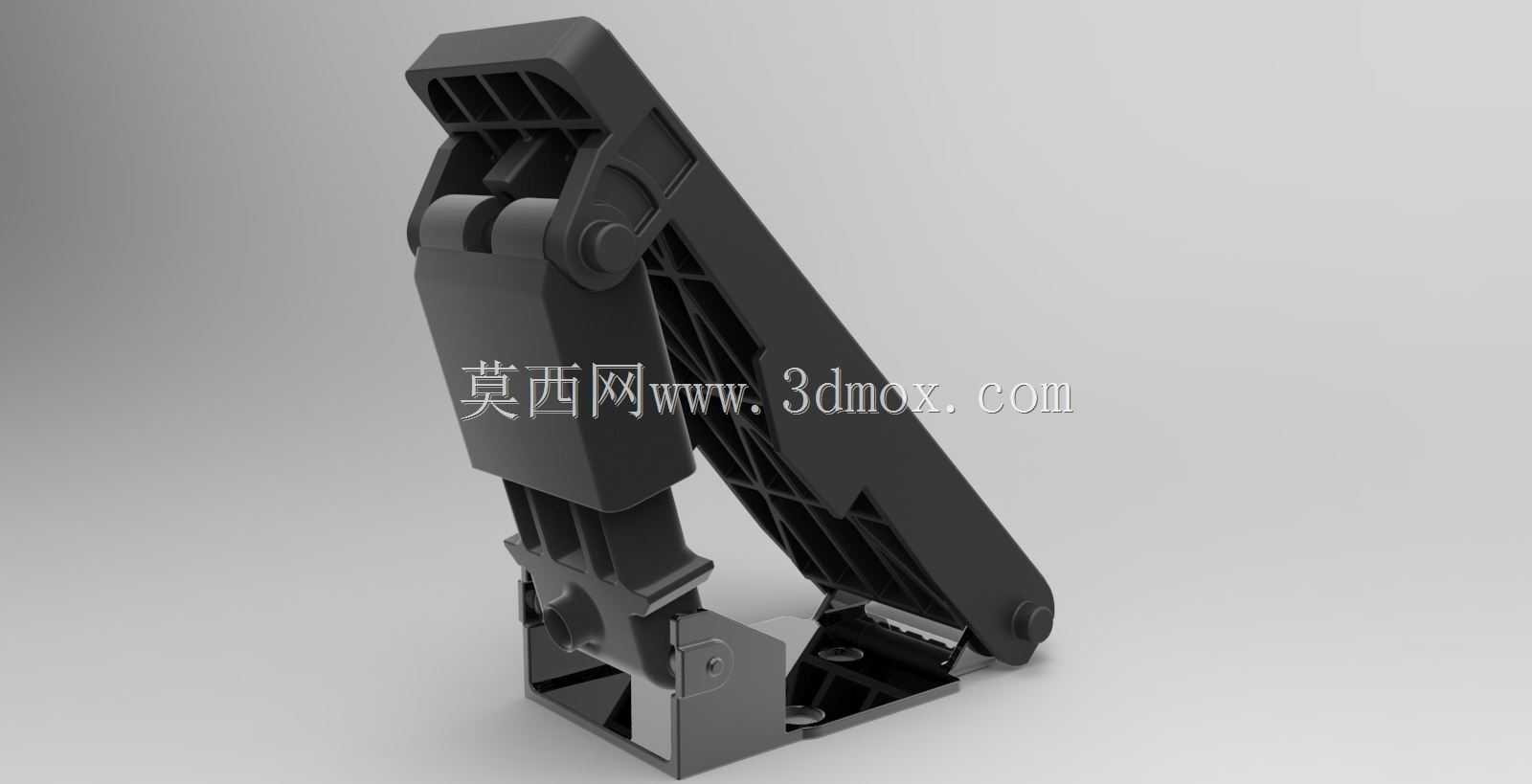

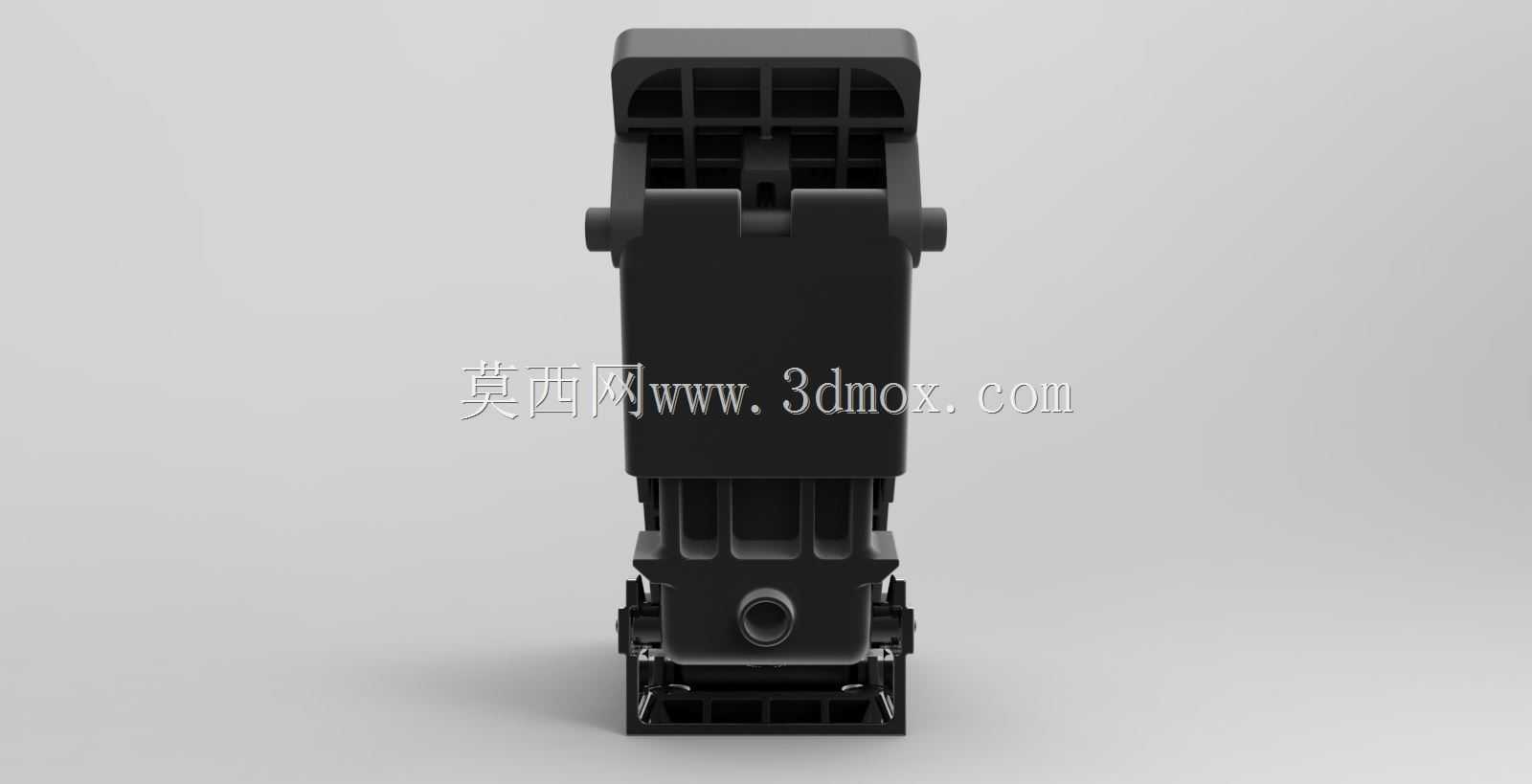

　　结构设计阶段充分考虑了整车装配的容错空间，铰接位置预留了0.2mm的转动间隙，能够抵消安装支架焊接、钣金安装面形变带来的装配偏差，避免踏板出现卡滞、回位不畅的问题。踏板回位采用内置的圆柱螺旋弹簧，弹簧经过疲劳寿命测试，能够承受百万次以上的踩踏循环，弹簧力始终保持稳定，不会因为使用次数增加出现回位无力、踏板下垂的问题。踏板背面预留了传感器安装位，可以适配接触式电阻传感器或者非接触式霍尔传感器，不同配置车型可以共用同一套踏板机械结构，仅需更换对应的传感器模块即可满足不同整车平台的信号输出需求，大幅降低零部件的开发与仓储成本。

　　在实际装车验证过程中，该结构的油门踏板能够很好适配电动乘用车、电动观光车、电动叉车等多种车型的操纵需求，踏板踩踏过程中没有多余的松旷异响，铰接位置的密封结构能够阻挡驾驶舱内的灰尘、碎屑进入转动副，延长部件的整体使用寿命。安装支架的表面采用镀锌钝化处理，具备良好的防锈能力，即使驾驶舱内出现少量积水、高湿度工况，也不会出现支架锈蚀导致的安装松动问题。踏板整体的棱角位置都做了R3以上的圆角处理，避免驾驶员操作过程中被尖锐棱角磕碰，同时也减少了注塑成型过程中的应力集中问题，提升部件整体的结构强度。
