单切换复摆颚式破碎机三维设计模型

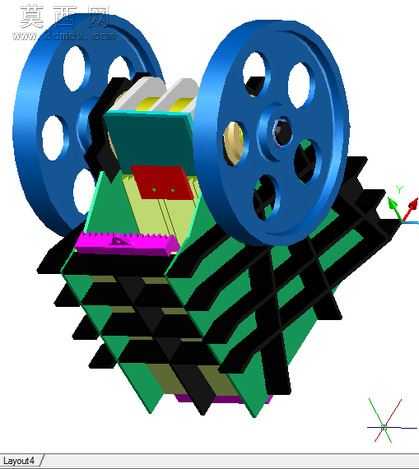

本模型为单切换结构的复摆颚式破碎机三维设计成果，建模过程中严格遵循颚式破碎机的实际工作原理与机械设计规范，对设备各组成部件进行了1:1比例的参数化还原。建模阶段首先完成整体机架的结构搭建，精准还原了机架的支撑构型与安装基准面，为后续动颚、偏心轴、飞轮等核心部件的装配提供了准确的定位参照。针对核心传动部件，模型细致刻画了双飞轮的轮辐结构、轴孔配合公差，飞轮部分采用了多辐条镂空设计，既还原了真实设备中飞轮平衡惯性力的功能结构，也通过材质渲染区分了金属轮体与轴套的不同质感，蓝色金属漆材质的渲染效果还原了铸钢部件经涂装后的真实外观。破碎腔部分的建模重点还原了定颚、动颚的衬板结构与排布角度，通过不同色彩的材质区分了衬板、调整座、肘板等功能部件，清晰展现了单切换结构下动颚的运动轨迹与排料口调整机构的装配关系，肘板与支撑座的铰接结构、拉紧弹簧的安装位都做了精细化的结构还原，没有省略关键的连接细节。设计思路上围绕复摆颚式破碎机的工作特性，对动颚的偏心距、肘板摆动角度做了符合工程实际的参数设定，确保模型的运动逻辑与真实设备一致，可用于结构原理演示、装配工艺参考等场景。模型中还对设备的防护结构、紧固件排布做了合理还原，各部件的装配层级清晰，没有出现干涉错位的问题，不同功能部件采用差异化的色彩材质进行区分，绿色的机架主体、黑色的支撑格栅、彩色的功能调节部件搭配协调，既提升了模型的可视化效果，也能让观看者快速区分不同结构的功能分区，完整展现了单切换颚式破碎机的整体构造与核心工作部件的装配关系。
