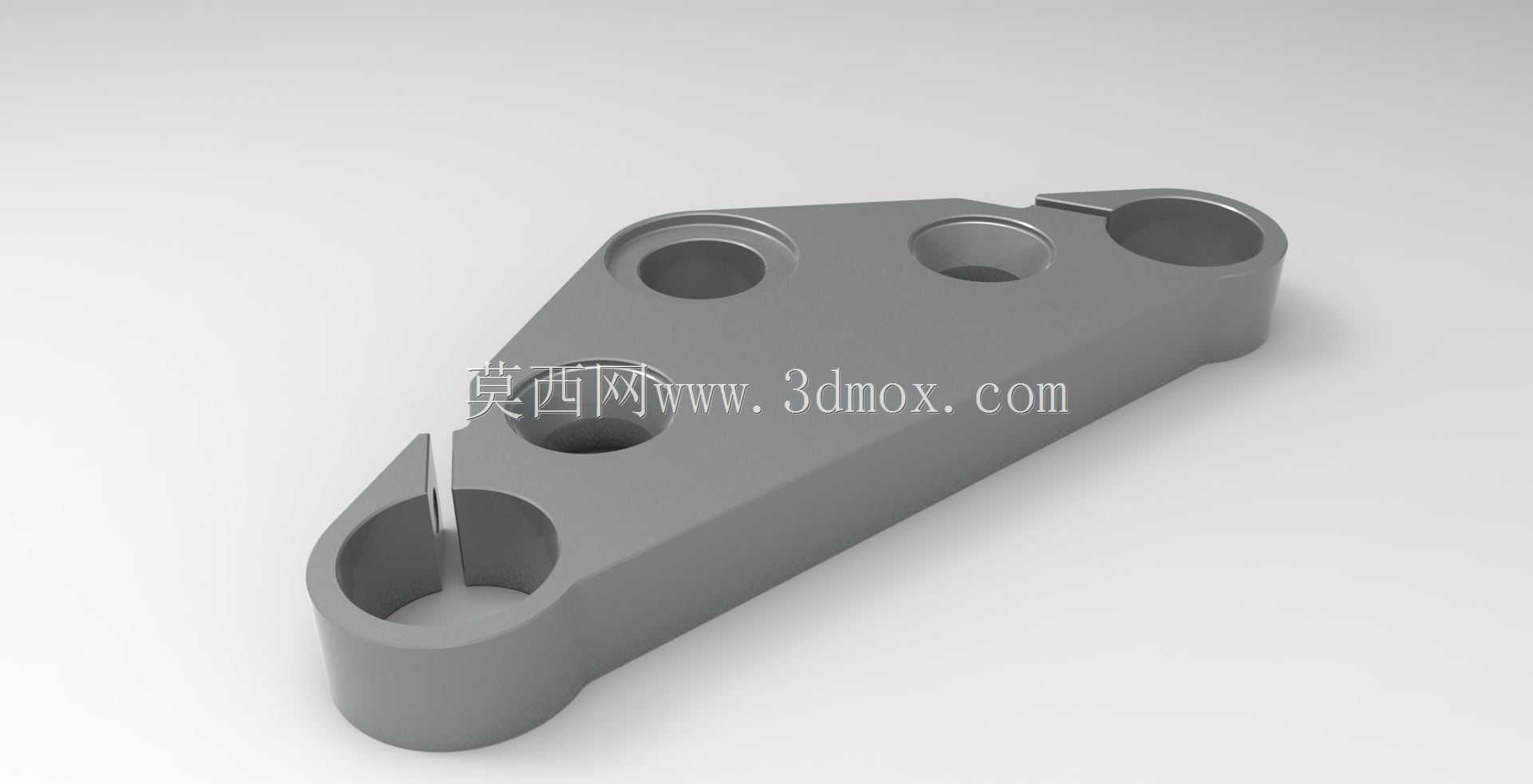

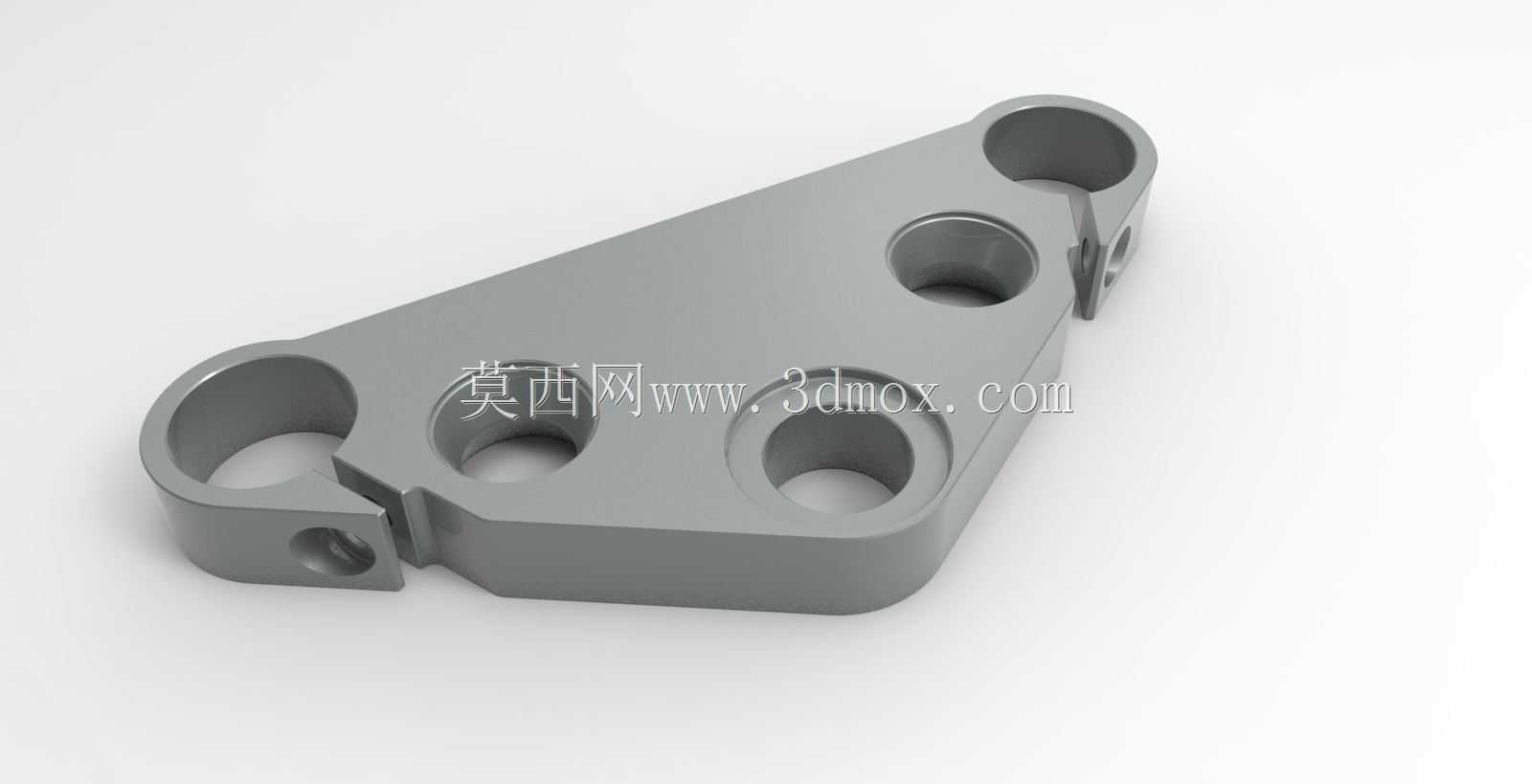

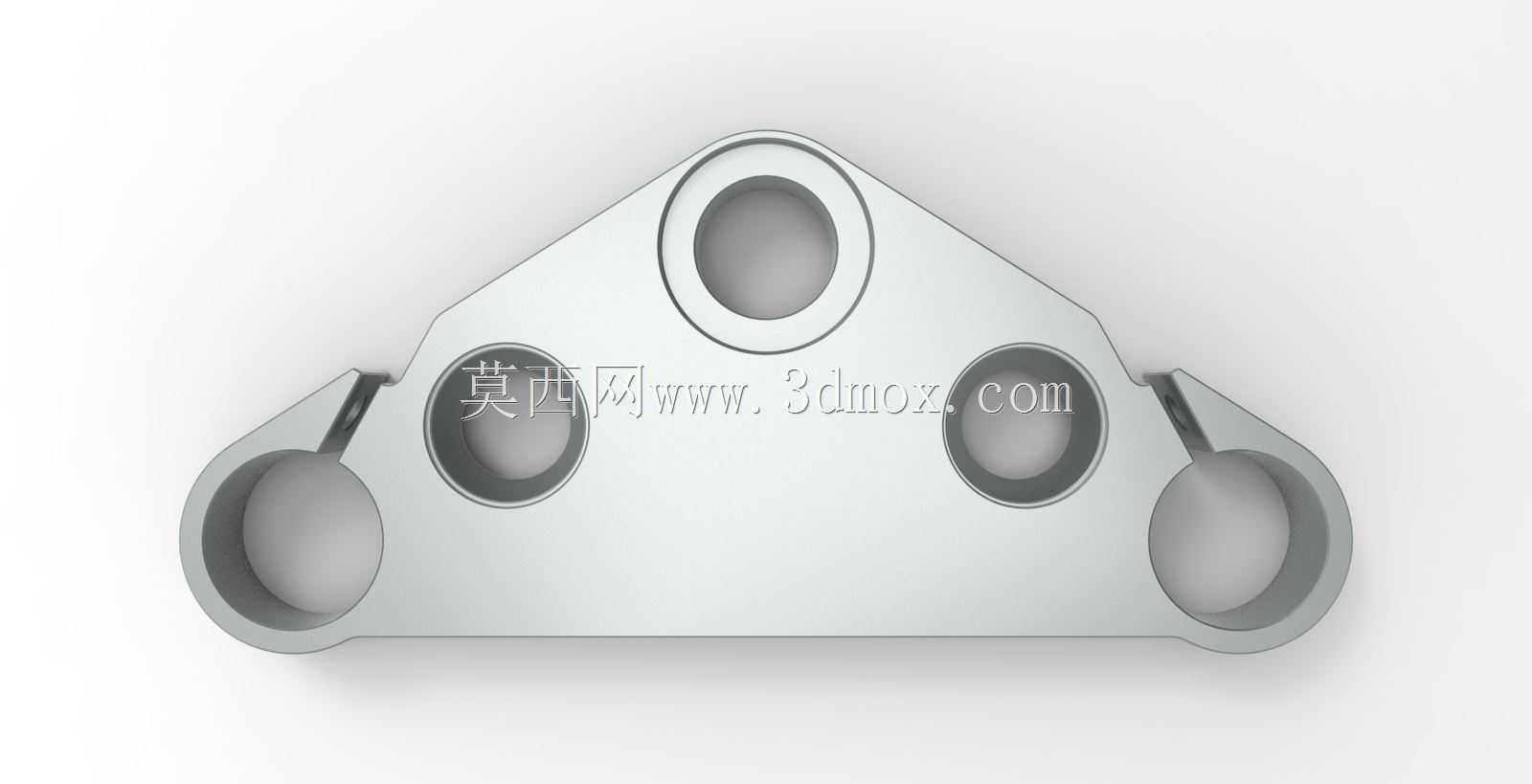

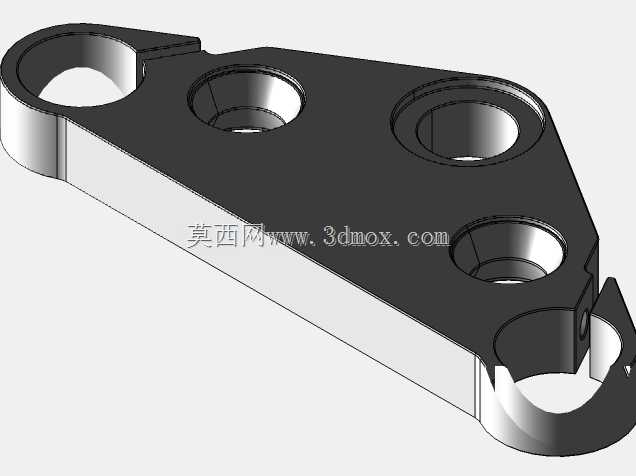

日常接触摩托整车拆解与逆向建模项目时,这类上联板零件往往是转向系统里最容易被忽略但受力复杂度极高的部件,它直接承接方向柱与左右车把的载荷传递,同时还要兼顾前减震上端的固定限位,在巡航类摩托的结构布局里,这个零件的刚性直接决定了高速行驶时车把的抖动抑制表现。从结构形态来看,这个零件采用三角异形布局,三个大直径通孔分别对应方向柱中心安装位与左右前减震器的上端固定孔,其中一侧的开孔带有切缝锁紧结构,这是典型的减震夹紧式设计,安装时通过螺栓收紧切缝即可抱紧减震筒外壁,不需要额外的抱箍结构,能在保证连接强度的前提下减少零件数量,降低装配复杂度。零件上分布的多个小直径沉孔,是用于固定车把压块、仪表支架以及相关线束固定卡扣的安装位,
沉孔设计可以让螺栓安装后端面与零件表面齐平,避免突出的螺栓头干涉周边部件,也能减少骑行过程中突出件剐蹭骑手衣物或者线束的风险。设计这类零件的时候,首先要考虑的是安装边界的匹配精度,三个主安装孔的中心距必须和前减震、方向柱的设计间距完全一致,孔位公差一般要控制在±0.05mm以内,否则装配时会出现减震筒别劲、方向转动卡滞的问题,严重时甚至会导致减震筒表面被夹伤出现漏油隐患。零件的厚度方向尺寸需要结合整车前部的布局空间确定,既要保证足够的抗弯截面模量来承受车把传递的侧向冲击力,也要避免厚度过大导致前部重量冗余,毕竟巡航摩托的前部配重会直接影响转向的灵活度。从受力角度分析,这个零件在车辆行驶过程中需要承受多维度的载荷:
直线行驶时承受前减震传递的路面垂直冲击,转向时承受车把施加的扭转力矩,紧急制动时还要承受前部载荷前移带来的纵向冲击力,所以在结构设计时,三个主孔位之间的连接筋做了等强度过渡,没有出现截面突变的直角结构,所有转角位置都做了圆角过渡,能有效分散应力集中点,避免长期交变载荷下出现疲劳裂纹。零件的安装基准面做了平面度要求,和减震筒配合的孔内壁有同轴度与表面粗糙度要求,保证夹紧时受力均匀,不会出现局部应力过大夹伤减震筒的情况。在实际维修替换场景中,这类原厂上联板如果出现碰撞变形,会直接导致车把跑偏、转向不回位的问题,逆向建模时需要重点核对三个主孔的相对位置、切缝的宽度尺寸以及各个小安装孔的坐标位置,确保替换件可以直接装车适配,
不需要二次打磨修配。另外零件表面的安装标识凸台,是用于装配时对准方向柱的安装标记,能减少装配时的对位误差,保证车把安装后左右转向角度对称。这类零件一般采用铸铝或者锻造铝合金材质加工,模型里的壁厚设计也充分考虑了铸造或者锻造的工艺可行性,壁厚均匀没有出现过厚的热节位置,能减少成型过程中的缩孔、变形缺陷,后续机加工时的余量分布也比较均匀,不需要过多的切削加工就能达到尺寸要求。
