Apache200两轮车后部单减震悬架结构

　　在两轮代步及休闲运动车辆的行走系统设计中，后减震悬架是直接影响骑行质感、操控稳定性与部件寿命的核心结构，本次呈现的单减震后悬结构，主要适配中小排量运动取向两轮车的后部承载需求，可覆盖非铺装路面颠簸过滤、铺装路面高速行驶姿态稳定等多场景使用要求。从实际装车工况来看，该减震总成布置于车架后摇臂与主车架中部的连接点位，区别于传统双侧弹簧减震的布局形式，单筒结构的布置能有效降低后悬整体重量，同时减少双侧减震阻尼匹配偏差带来的行驶侧偏问题，在过弯侧倾、后轮弹跳复位过程中，力的传导路径更集中，摇臂受力更均匀。

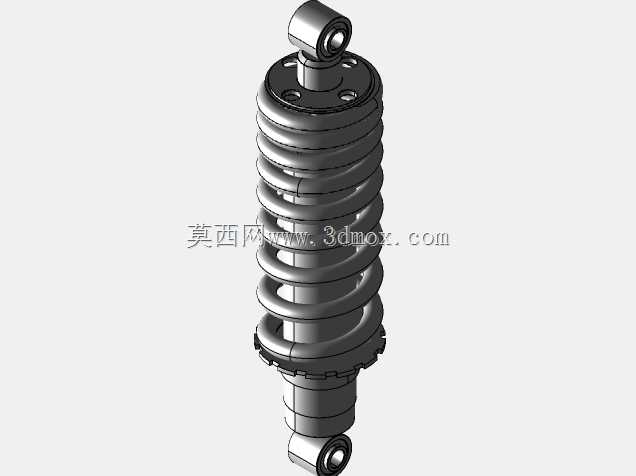

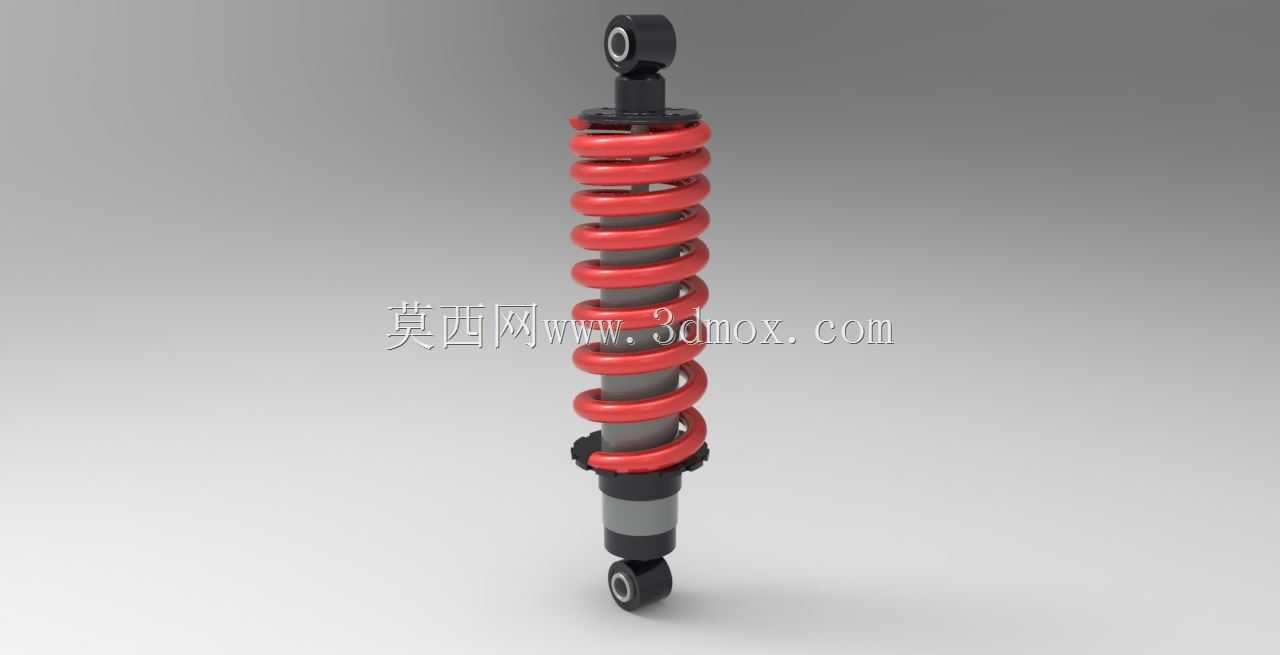

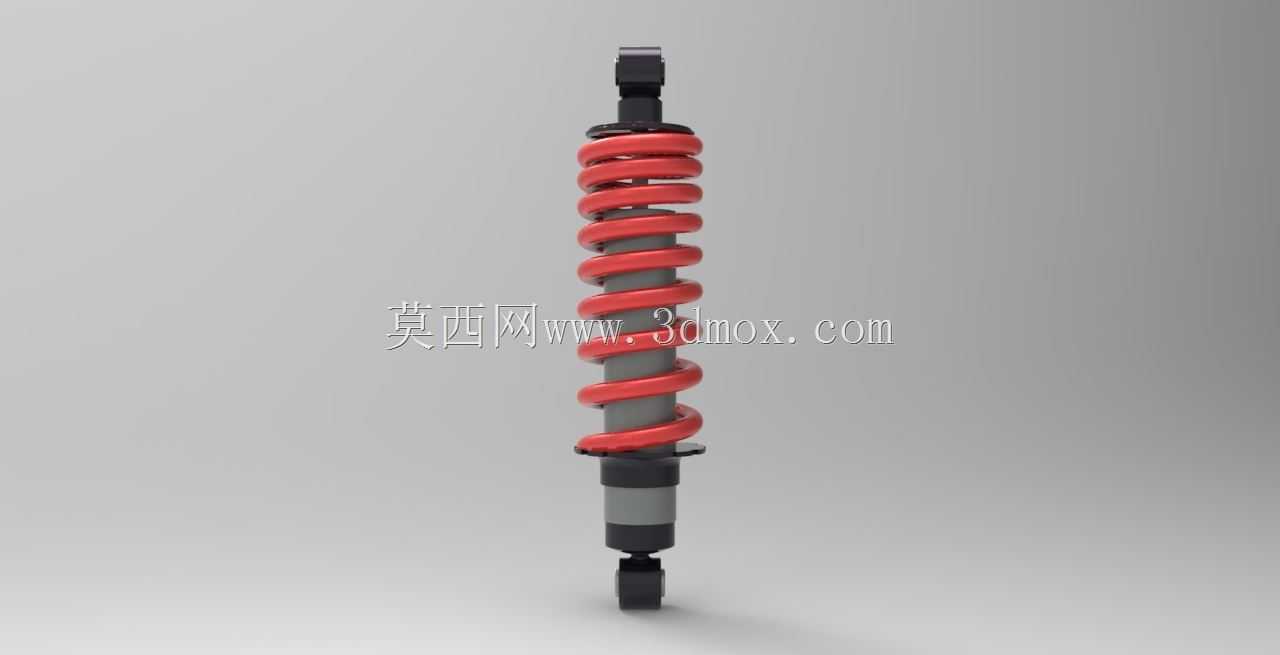

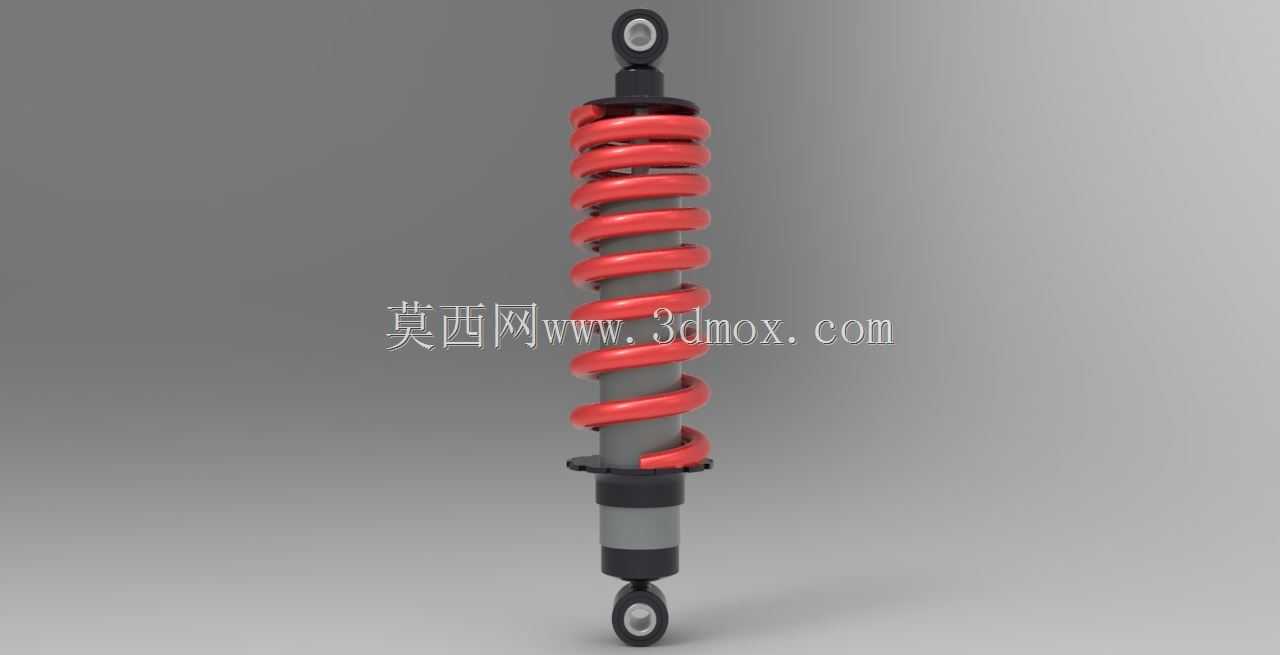

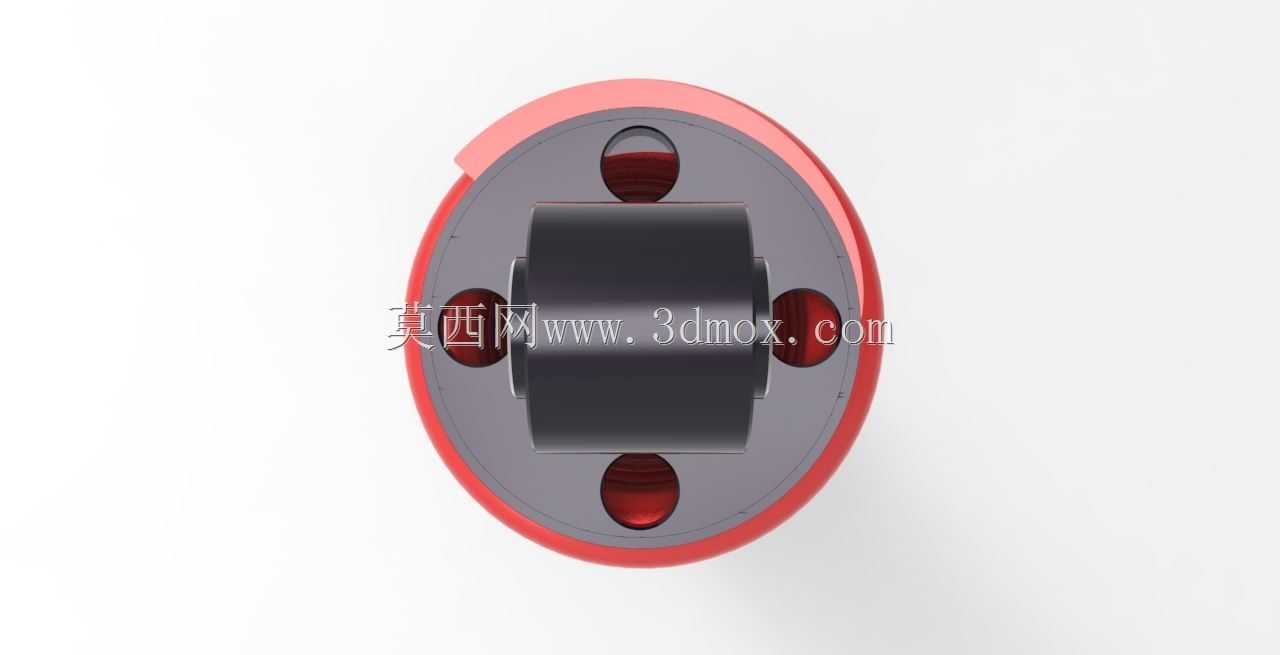

　　结构设计上，该减震采用螺旋弹簧与阻尼筒同轴布置的经典结构，外部螺旋弹簧承担主要的垂直载荷缓冲，内部阻尼芯负责控制弹簧压缩与回弹的行程速率，避免出现多余的余震弹跳。上下两端均采用橡胶衬套加金属吊环的连接结构，上端吊环连接车架上部安装座，下端吊环连接后摇臂的减震支点，橡胶衬套可过滤高频细碎振动，避免金属硬连接带来的异响与应力集中，同时允许安装点位存在小角度的转动余量，适配摇臂上下摆动过程中的角度变化，不会出现运动干涉。弹簧采用等节距圆柱螺旋结构设计，弹簧刚度匹配整车整备质量与额定承载需求，在单人骑行的常规载荷下，弹簧初始压缩行程处于线性刚度区间，能提供柔和的滤震表现，当遇到较大冲击载荷、弹簧压缩到中后段时，配合阻尼筒的末端缓冲结构，可提供足够的支撑力，避免减震触底带来的刚性冲击。阻尼筒的缸体采用多段阶梯式结构，上部为活塞杆伸出端，配置有防尘封与油封结构，阻挡泥水、沙尘进入缸体内部磨损密封件与活塞杆表面，下部为阻尼油存储腔，筒身表面做硬质氧化处理，提升耐磨与防腐蚀性能，适应户外骑行的复杂环境。

　　从安装边界来看，该减震总成的上下吊环中心距为常规运动型两轮车后减震的标准安装尺寸，吊环内孔直径适配通用规格的安装螺栓，无需对车架或摇臂做额外改装即可直接替换同规格的原厂减震部件。整体径向尺寸控制合理，弹簧外径与周边的车架管材、后轮挡泥板、传动部件之间预留了足够的安全间隙，在减震全行程压缩状态下，也不会与周边部件发生刮碰。在建模过程中，结构细节完全还原实际装车状态，弹簧的螺旋升角、节距、钢丝直径均按实际工程参数设定，阻尼筒的各段台阶尺寸、吊环的焊接位置、衬套的嵌入深度都做了精准还原，可直接用于后悬架系统的运动仿真分析，验证摇臂摆动过程中减震的行程变化、弹簧压缩量与阻尼匹配关系，也可用于整车装配干涉检查、维修配件的测绘参考。对于两轮车改装、后悬架结构设计的从业者来说，该模型可直观展示单筒后减震的内部布局与外部连接关系，在做同类型减震的选型匹配时，可直接参考其安装尺寸、弹簧参数与结构布局，结合目标车型的载荷、轴距、摇臂杠杆比来调整弹簧刚度与阻尼参数，缩短设计验证周期。实际使用中，这类单后减震结构相比传统双减震结构，除了重量优势外，维护也更便捷，仅需针对单个减震做阻尼调整、油封更换等保养操作，在运动型两轮车、山地自行车的后悬架设计中应用十分广泛，其结构可靠性经过长期市场验证，能适应大强度骑行下的连续冲击载荷，不会出现弹簧偏移、阻尼失效等问题。
